前言

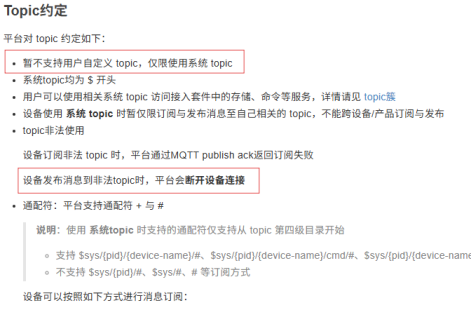

        本意是想通过Onenet作为服务器代理，然后在我的嵌入式端移植MQTT客户端代码实现两个嵌入式端的互联通信，但是经过一段时间学习发现Onenet并不支持话题自定义，与自己的MQTT客户端代码并不适配。

参考开发文档：

https://open.iot.10086.cn/doc/aiot/fuse/detail/899

官网：（后面很多操作都是在官网平台进行的）

https://open.iot.10086.cn/

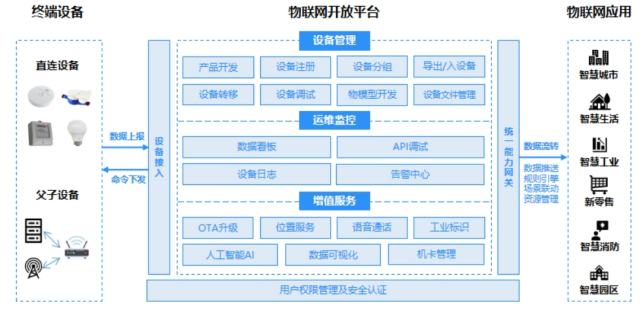

一、平台框架

        可以通过终端设备(STM32/esp8266等)进行数据上报，在平台中可以进行命令的下发来控制终端设备，也可以通过APP/小程序，调用OneNET下发指令API，通过OneNET平台转发给终端。

二、OneNET中的一些重要的名词解释

产品：产品是一组具有相同功能定义的设备集合，产品下的资源包括设备、设备数据、设备权限、数据触发服务以及基于设备数据的应用等多种资源，用户可以创建多个产品。

产品ID：即参数“product_id”，由平台分配的，在平台范围内产品的唯一识别号，作为设备登录鉴权参数之一。(重要 话题订阅、三元组认证等都需要用到)

设备：归属于某一个产品下，是真实设备在平台的映射，用于和真实设备通过连接报文建立连接关系，平台资源分配的最小单位。

accessKey：安全性更高的访问密钥，用于访问平台时的隐性鉴权参数（非直接传输），通过参与计算并传输token的方式进行访问鉴权。目前平台提供用户、设备、两种类型accessKey。(token的计算需要用到)

属性：用于描述设备的动态特征，包括运行时的状态，应用可发起对属性的读取和设置请求。

数据流与数据点：数据流用于存储设备的某一类属性数据，例如温度，湿度，坐标等信息;平台要求设备上传并存储数据时，必须以key-value的格式上传数据，其中key即为数据流名称，value为实际存储的数据点，value格式可以，int、float、string、json等多种自定义格式。

三元组认证：产品ID、设备名称、设备密钥；

三、MQTTX与Onenet云平台进行数据上传和命令下发（数据流模型）

在进行开发前还需要了解一些概念，数据流模型与物模型

简单来说，数据流模型就是设备端这边直接王云端丢原始的数据(按照格式)，平台只负责存，而物模型发送的数据都是有模板的，需要遵守统一标准。

数据流模型：旧版、简单、传原始数据，适合快速测试、小项目。

物模型：新版、标准、结构化，适合正式开发、小程序控制、产品落地。

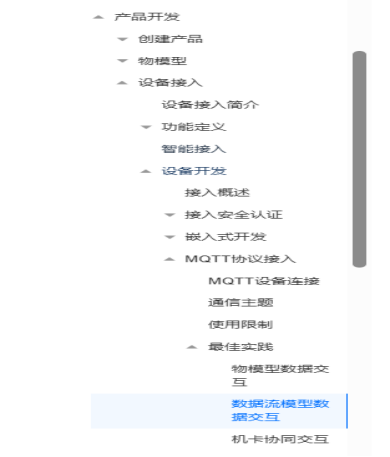

参考开发文档目录

3.1创建产品

在创建产品之前，您需要了解物联网开放平台提供的产品智能化方式，根据您的需求选择不同的产品智能化方式来开发产品，这决定了您的产品和物联网开放平台平台双向通信时的交互方式。

OneNET物联网开放平台提供了“设备接入” 和“产品智能化”两种方式，以满足客户多应用场景设备开发需求。

•设备接入：提供设备开发、设备调试、数据解析等功能，快速实现设备接入物联网平台，多适用于行业应用场景。

•产品智能化：提供设备面板开发、场景联动、APP控制等功能，快速完成产品智能化改造，多适用于智慧生活场景。

对于 终端设备<--->OneNET平台<--->APP/小程序 的开发路线，我们一般选择设备接入的开发路线，如果你不需要自定义小程序，直接用 OneNET 平台生成的官方 APP / 小程序控制设备。

我们使用设备接入的方式。

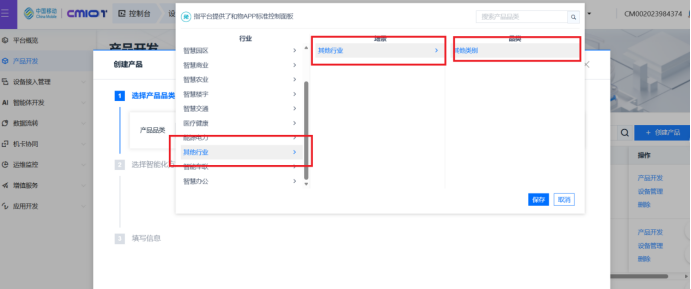

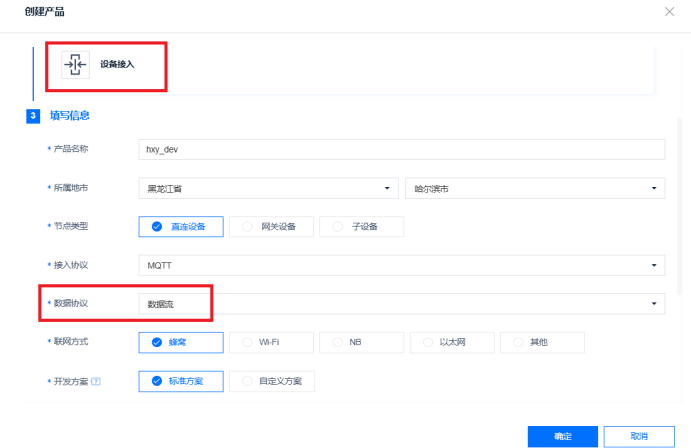

进入平台后，点击「产品开发」，选择与自己开发的项目相近的，没有选择其他行业，创建智能化方式为设备接入类，接入协议为MQTT，数据协议为数据流的产品。

选择--设备接入--方式，数据协议为--数据流--。

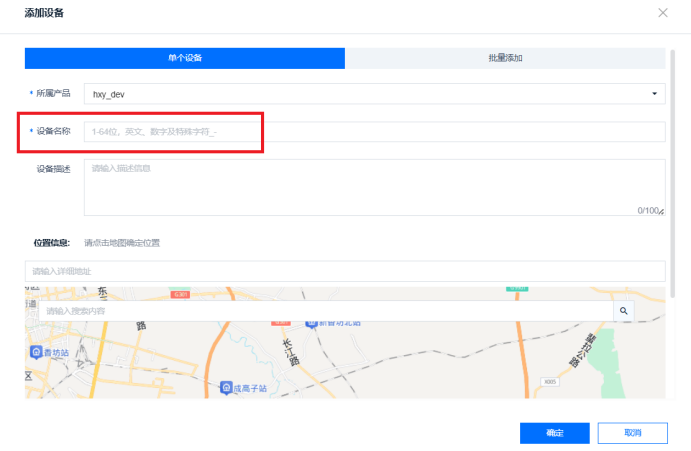

右边点击[ 设备管理 ]，然后再点击[ 添加设备 ]，创建一个设备。

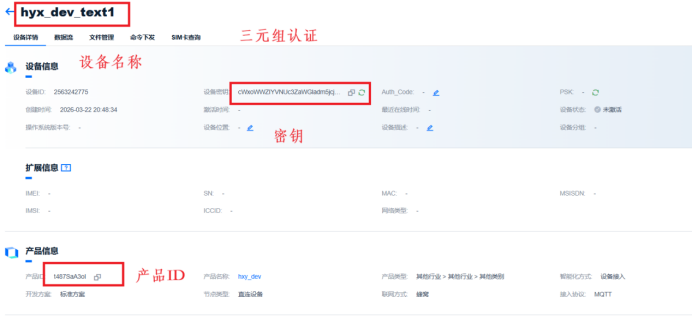

在设备管理-设备详情里，查询设备所属产品ID和设备秘钥。

至此产品创建完成。

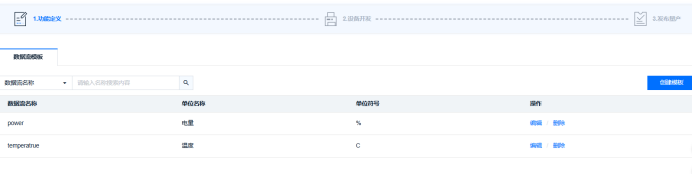

3.2添加数据流模板

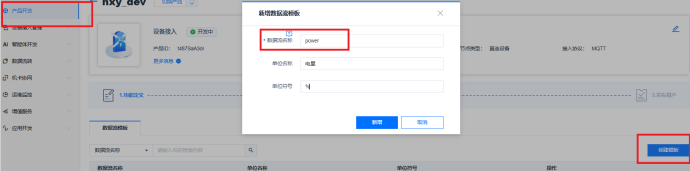

在[ 产品开发 ] 中选择--产品开发--后再选择--创建模板--，添加模板

设备名称在后面将作为我们上传数据时候的使用。

3.3Mqttx接入设备

MQTT设备接入介绍文档位置：

https://open.iot.10086.cn/doc/aiot/fuse/detail/919

我们使用1883非加密端口

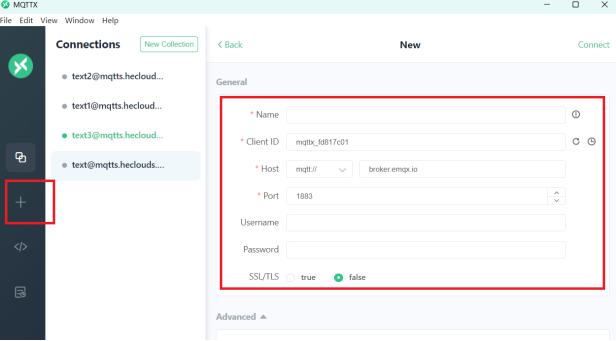

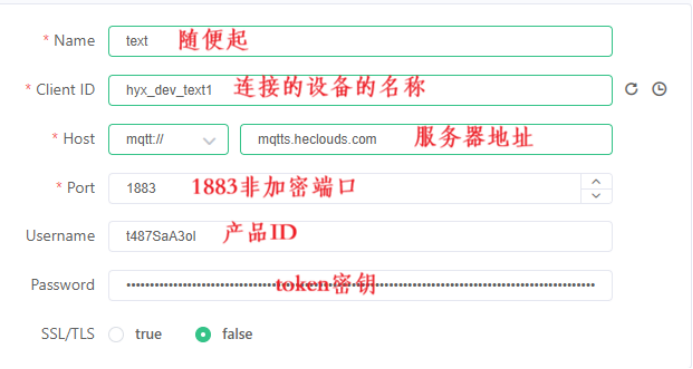

打开Mqttx，创建新连接，填写数据；

上面标出来的所有参数中除了token密钥外其余的已经全部知道了；token密钥需要经过计算得到。计算方式如下：

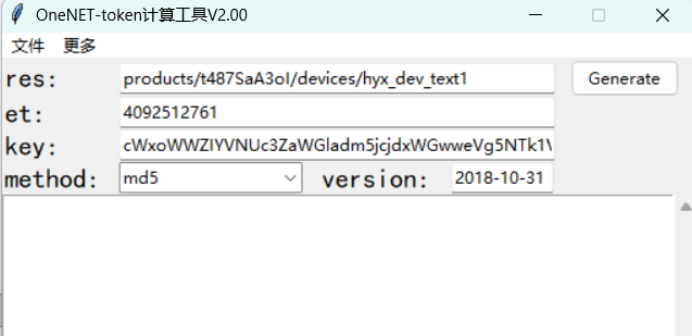

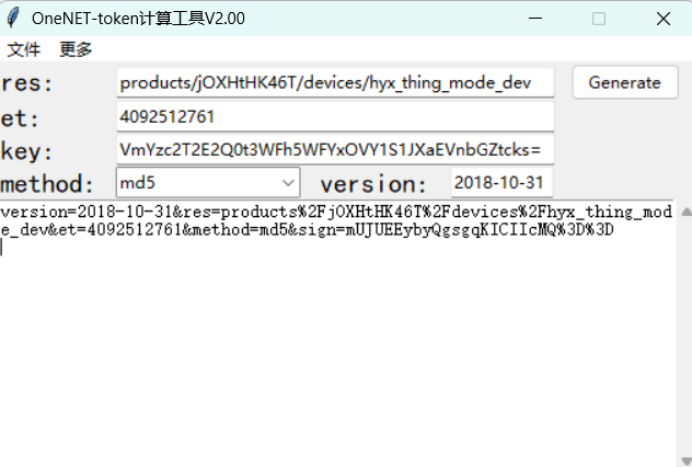

token密钥需要通过工具生成，参考文档https://open.iot.10086.cn/doc/aiot/fuse/detail/1487

res:products/{产品ID}/devices/{设备名称}

et（过期时间）,可以根据当前事件填一个未来的时间戳（4092512761为2099年的时间戳）

Key:设备密钥

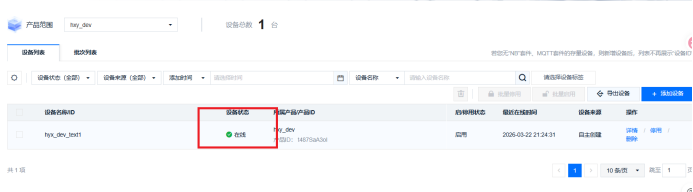

将参数填写完即可连接上OneNET平台，到OneNET平台可以看到设备在线。

3.4向OneNET上传数据

要想上传数据到OneNET平台中，就需要按照平台指定的话题进行发布和订阅

参考文档位置：https://open.iot.10086.cn/doc/aiot/fuse/detail/923

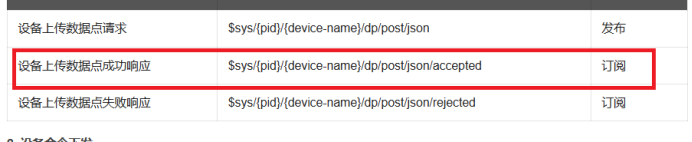

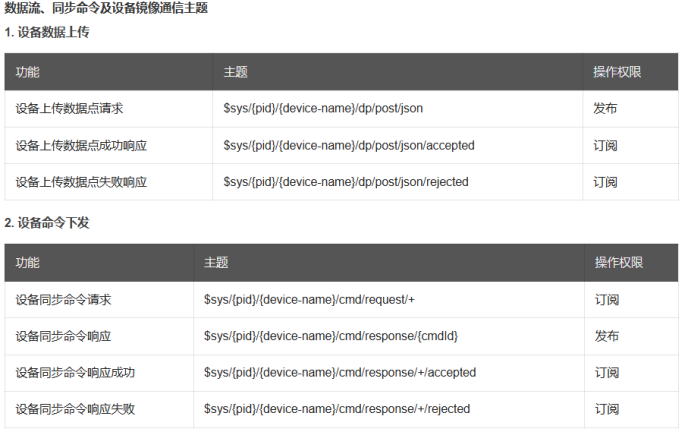

数据流通信的主题：

所谓的数据点我们可以理解为上边我们创建的数据模板，一个数据点就是一个数据模板。

发布就是设备向平台上传数据，订阅就是设备订阅平台发过来的消息。

知道话题后我们需要上传数据，上传的数据也需要遵守一定的格式:

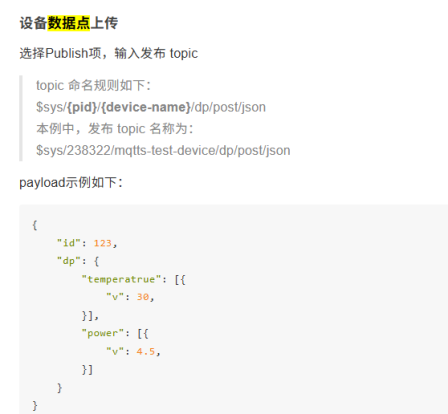

上传数据点的格式，其中temperature和power就是我们在创建模板的时候命名的名称。

Id为设备自定义的消息序号，用于调试、去重；

dp 是一个键值对对象，键 = 数据流名称（在 OneNET 平台创建的数据流名），值 = 数据点数组;

V 为数据点数组内部字段，v表示value(值)，还有t(时间戳)、q(数据质量)字段可选。

temperature和power需要和平台创建的数据流名字一样；

我们可以订阅一个话题用来接收平台的数据，验证数据已经上传到平台：

$sys/{pid}/{device-name}/dp/post/json/accepted

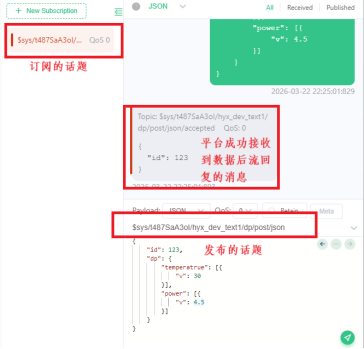

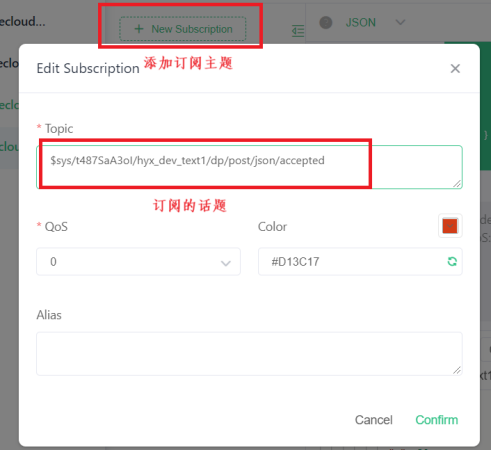

在Mqttx中订阅话题，其中{pid}为产品的ID，{device-name}为设备名称，更改为自己的；

然后我们发布数据点到平台，话题为：$sys/{pid}/{device-name}/dp/post/json

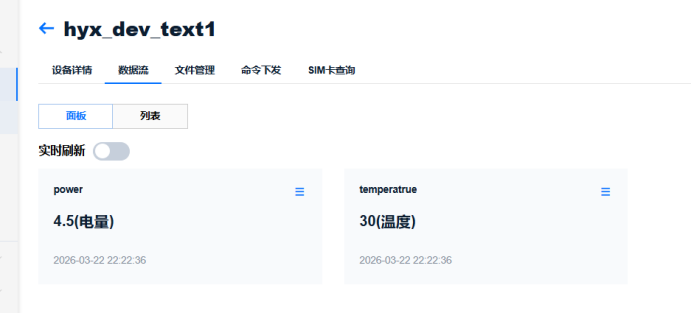

上传数据成功后，可以通过平台上控制台 设备列表 -> 数据流，查看设备上传的数据点

3.5平台下发命令

建立设备连接之后，获取设备命令前，必须先订阅系统命令topic： $sys/{pid}/{device-name}/cmd/request/{cmdid}

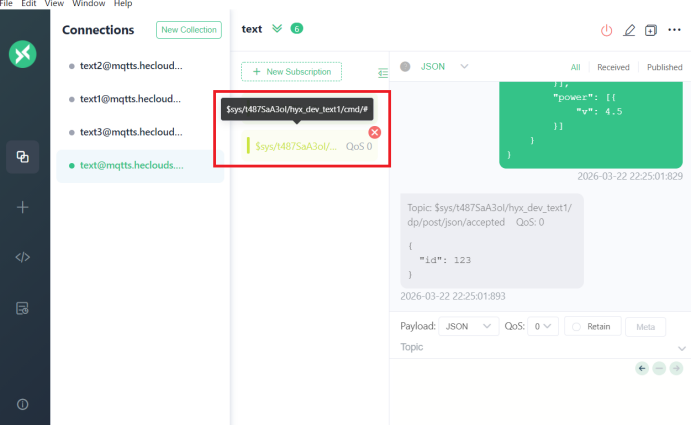

topic中{cmdid}为变量，为每条命令的唯一id，可通过通配符的方式进行订阅，比如：$sys/{pid}/{device-name}/cmd/request/+，或者$sys/{pid}/{device-name}/cmd/#

平台下发命令

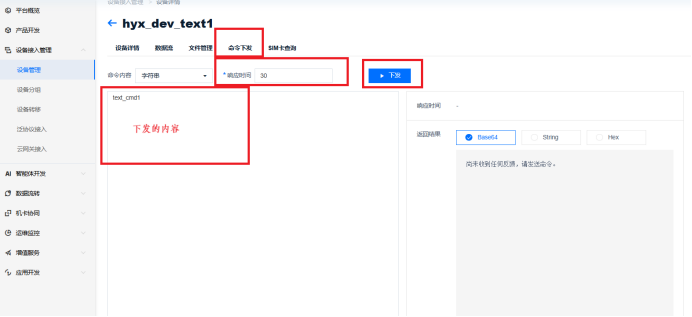

点击「设备管理」，找到前面创建的设备，点击「详情」，进入命令下发Tab栏

配置下发命令内容与超时时间，点击 下发

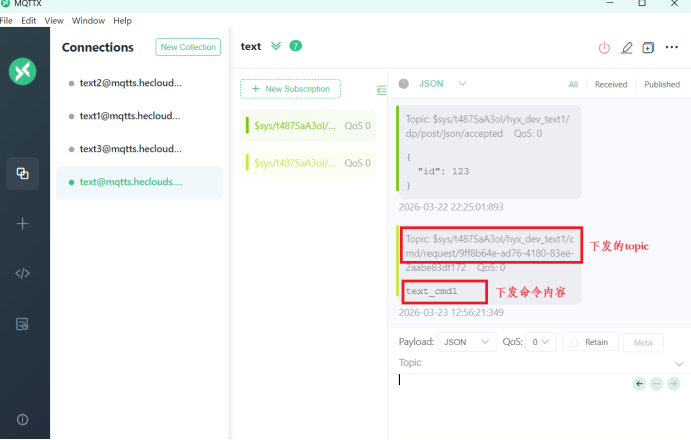

MQTTx工具会接收到一条topic消息，如下图所示

本例中的topic为：$sys/t487SaA3oI/hyx_dev_text1/cmd/request/9ff8b64e-ad76-4180-83ee-2aabe83df172

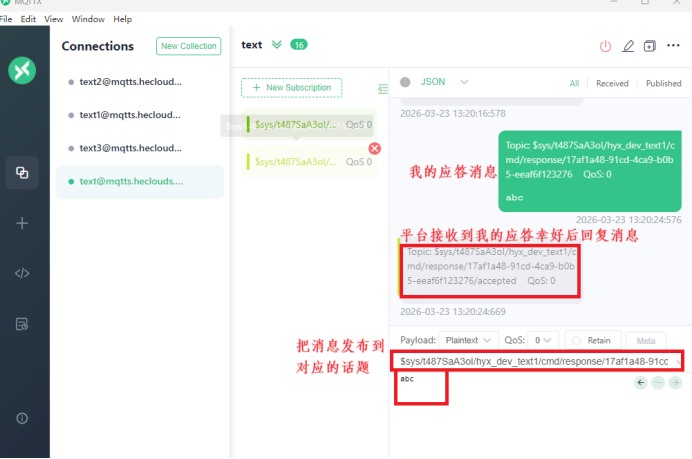

使用MQTTx发布消息至对应topic，模拟设备应答（应答内容为abcd），如下图所示：

应答对应的topic模板为：

$sys/{pid}/{device_name}/cmd/response/{cmdId}

将参数更换为自己的。

本例中，应答对应的topic为：$sys/t487SaA3oI/hyx_dev_text1/cmd/response/17af1a48-91cd-4ca9-b0b5-eeaf6f123276

注意要在应答超时时间内回复，不然平台端会显示显示超时，同时{cmdId}是在平台下发的命令话题中获得的。

平台收到我的应答消息后给我回复的，表明设备应答成功，本利中的话题为：

$sys/t487SaA3oI/hyx_dev_text1/cmd/response/17af1a48-91cd-4ca9-b0b5-eeaf6f123276/accepted

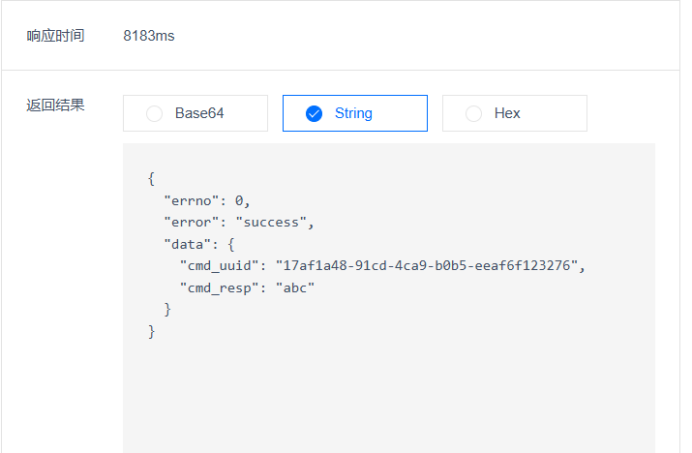

平台收到应答结果；

至此我们就完成了平台与客户端间的连接和命令下发。

后续我们可以通过开发小程序和调用OneNET平台API来实现小程序控制终端设备并且将终端设备数据显示到小程序上。

四、MQTTX与Onenet云平台进行数据上传和命令下发（物模型数据交互）

物模型与数据流模型的创建其实是比较类似的，只是我们在物模型中上传的是属性。

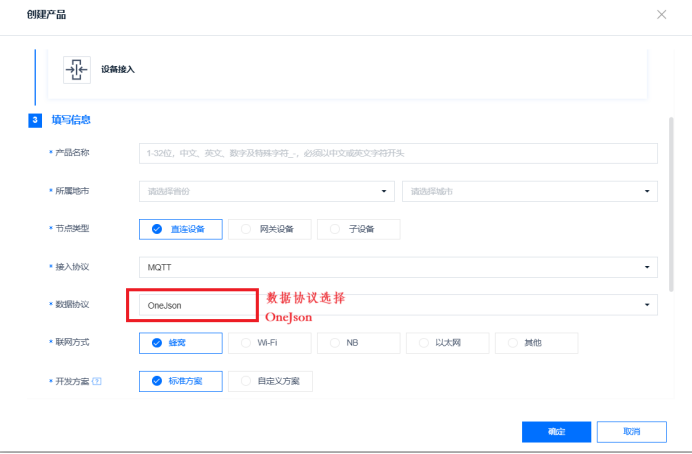

进入平台后，点击「产品开发」，创建智能化方式为设备接入类，接入协议为MQTT，数据协议为--OneJson--，与数据流模型有所差别，数据流模型的话选择 --数据流--。

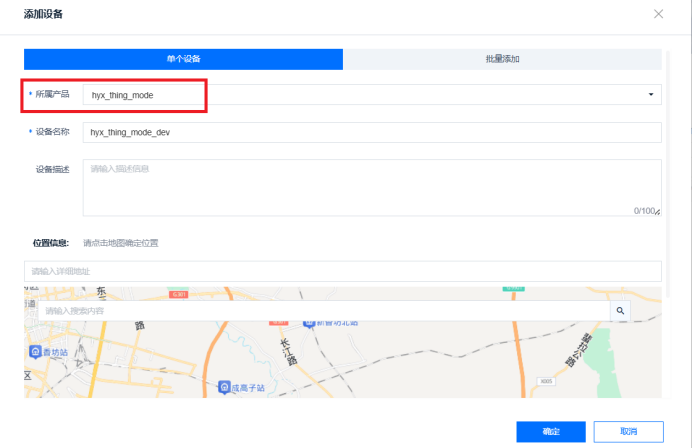

点击「设备管理」，为之前创建的MQTT协议接入，采用OneJson开发的产品创建一个设备。

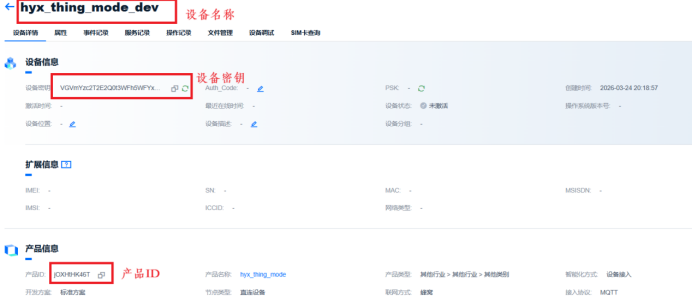

在设备管理-设备详情里，查询设备所属产品ID和设备秘钥，本例中，设备接入相关参数如下：

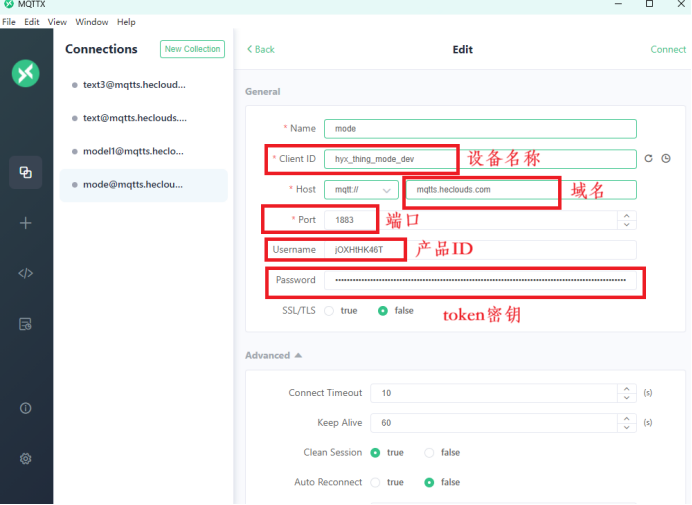

打开mqttx添加一个新连接，其中参数设置方式如下：
Client ID:设备名称
User Name：产品id
Password：token

Token密钥使用token计算工具计算。

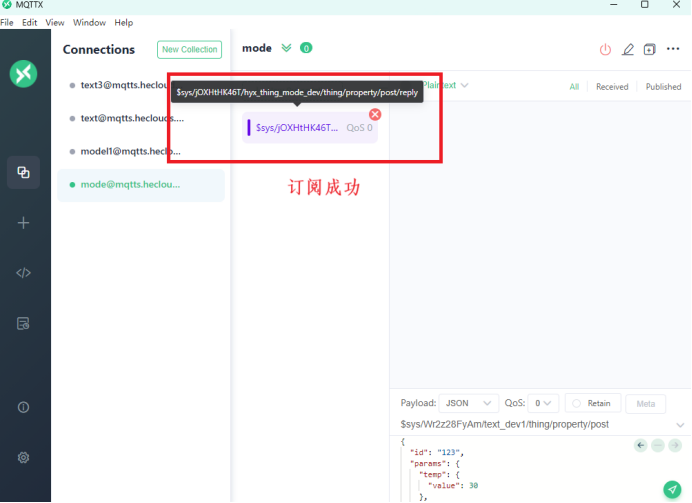

订阅属性上报结果通知消息

为了确保设备上传消息确实被平台所接受处理，设备可以订阅系统 topic 获取属性上报结果消息，属性上报回复topic为：$sys/{pid}/{device-name}/thing/property/post/reply

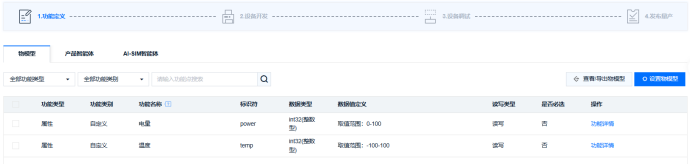

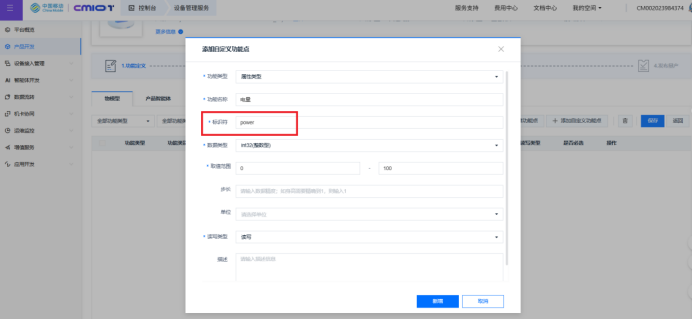

我们进入产品开发页，选择具体的产品，点击「产品开发」，进入产品详情页，进入功能定义流程页，点击「设置物模型」，点击「添加自定义功能点」，创建两个属性功能点，分别为power、temp，添加完成后保存物模型。

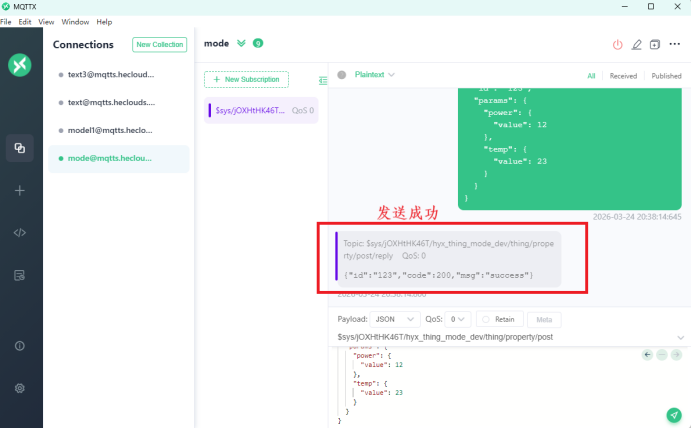

属性上报的topic为：$sys/{pid}/{device-name}/thing/property/post
上报数据成功后，订阅的属性上报会返回success
OneJSON请求数据格式:

{
	"id": "123",
	"version": "1.0",
	"params": {
		"Power": {
			"value": "12345",
			"time": 1706673129818
		},
		"temp": {
			"value": 23.6,
			"time": 1706673129818
		}
	}
}

请求参数说明

参数	类型	说明
id	String	消息id号，用户自定义，String类型的数字，长度限制13位。
version	String	物模型版本号，可选字段，不填默认为1.0
params	JsonObject	请求参数，用户自定义，标准json格式。如以上示例中，设备上报了的两个属性Power和WF。具体属性信息，包含属性上报时间（time）和上报的属性值（value）。
time	Long	属性值生成时间。该参数为可选字段，到毫秒级。根据您的业务场景决定消息中是否带时间戳。如果消息频繁，需根据时间戳判断消息顺序，建议消息中带有时间戳。
value	Object	上报的属性值

注意，如果你在平台设置为了属性的数据类型为int32，则在你发送的数据中valuse后面的参数就必须是整形，不然会发送失败。

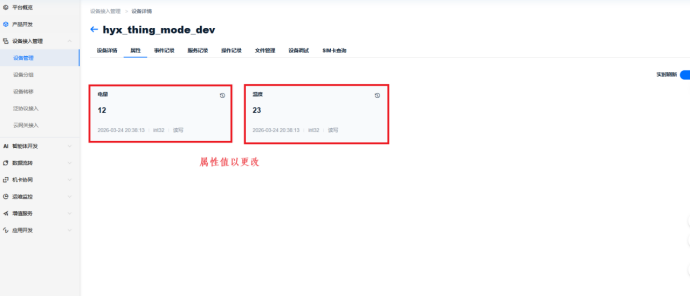

点击「设备管理」，找到前面创建的设备，点击「详情」，查看设备上报的属性数据。

设备侧需要收到平台下发的数据，需要订阅：
$sys/{pid}/{device-name}/thing/property/set

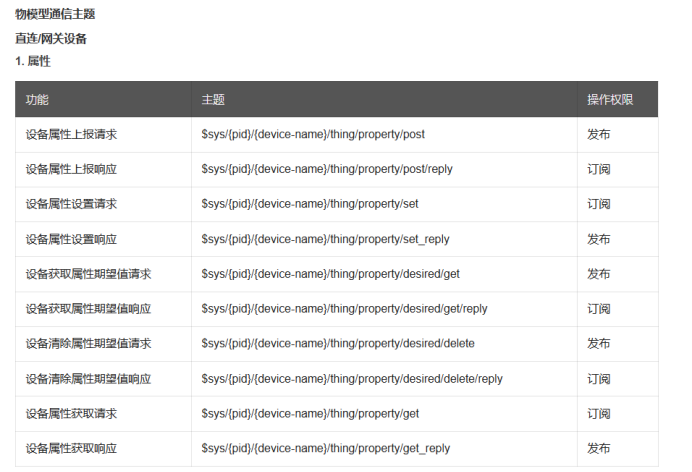

物模型的其他话题如图：
