一般说明

PW1503是超低RDS（ON）开关，具有可编程的电流限制，以保护电源源于过电流和短路情况。它具有超温保护以及反向闭锁功能。

PW1503采用薄型（1毫米）5针薄型SOT封装，提供可调版本。



特征

• 输入电压：2.4V至6V
• 0.4A-3A可调节负载电流能力
• 可编程电流限制
• 过热保护
• 反向阻断（无体二极管）
• 停机时，VOUT可强制高于VIN
• 符合RoHS标准且无卤素



应用

• USB充电器
• 公共场所多USB充电器
• USB加密狗
• minipic配件



典型应用电路

限流产品	输入电压	输出电压	可调电流	过压关闭保护
PW1502	2.4V-5.5V	2.4V-5.5V	0.4A-2A	无
PW1503	2.4V-6V	2.4V-6V	0.4A-3A	无
PW1555（带过压）	2.5V-15V	2.5V-15V	1A-4.6A	5V / 6V /14V引脚选择



引脚分配/说明

管脚编号	Pin名称	功能
1	VOUT	输出引脚，与10µF电容器去耦接地。
2	GND	接地引脚。
3	IADJ	电流限制编程引脚。从以下位置连接电阻器RADJ此引脚接地编程电流限制
4	EN	开/关控制。拉高以启用IC。不要让它漂浮。
5	VIN	输入引脚，与10µF电容器去耦至GND。

布局注意事项

为了获得更好的性能，必须严格遵守以下准则：

1. 保持所有电源线尽可能短和宽，所有电源至少使用2盎司铜踪迹。
2. 在所有电路下放置一个接地板，以降低电阻和电感，并改善直流电以及瞬态性能。



1. 将输出电容器尽可能靠近连接器，以降低阻抗（主要是电感）在端口和电容器之间，提高瞬态性能。
2. 输入和输出电容器应靠近IC并连接到接地层减少噪声耦合。
3. 陶瓷旁路电容器应尽可能靠近PW1503的VIN引脚和VOUT引脚。

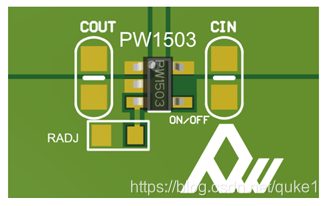

PCB布局建议

信息

PW1503是一种限流P沟MOSFET功率开关温度保护。没有体二极管横跨漏极和源MOSFET。

它可以防止芯片失效后电流从输出流到输入端。



过电流保护

当检测到过流情况时，调节开关以实现恒定输出电流。如果过流状态持续很长时间，并导致结温超过150°C，开关关闭。一旦结温降至130°C，零件将重新启动。



提供滤波电容器

为了防止在热插拔条件下输入电压下降，10µF陶瓷强烈建议使用从VIN到GND的电容器。不过，更高的电容也有帮助降低电压降。此外，输出短路将导致在没有输入电容器。当输入瞬态电压超过绝对最大供电电压，即使持续时间很短。



限流整定

电流限制可编程，以防止电源过电流和短路条件。将电阻RADJ从IADJ引脚连接到GND，以编程设定电流限制：

ILIM(A)=6.8/RADJ(KΩ)



最小电流限制为0.4A。不建议电流限制超过3A。



最大输入电压考虑

对于任何应用，PW1503的输入电压不应超过最大值建议值（6V）。有些适配器可能输出电压公差差，或者输出电压过冲过大如果适配器直接热插拔。高于VIN（6V）的电压超调将显著降低PW1503的可靠性，甚至可能导致IC EOS失效。
