文章目录

一、使用Trace Windows 查看CAN总线报文

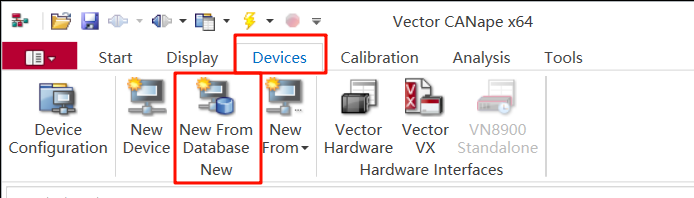

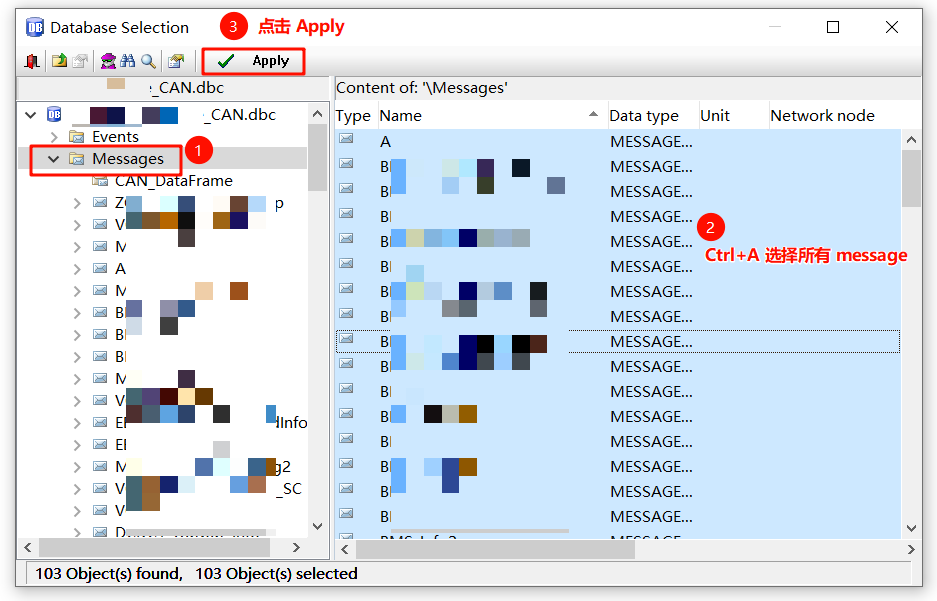

  1. 首先导入DBC：Devices -> New From Database
    在这里插入图片描述
    在这里插入图片描述

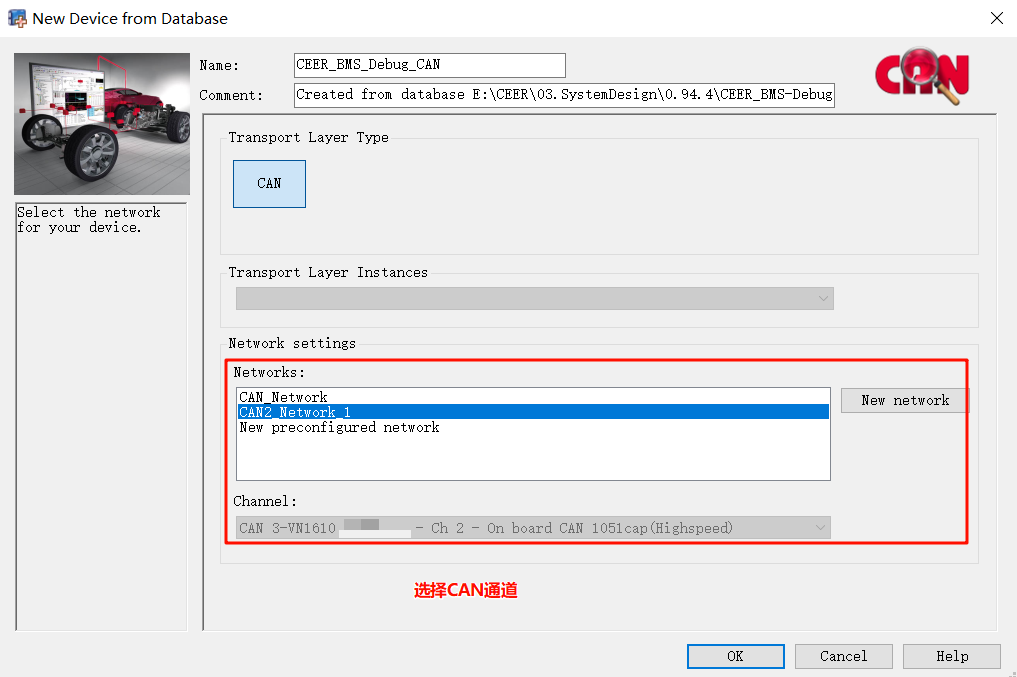

  2. 选择CAN通道，然后 OK
    在这里插入图片描述

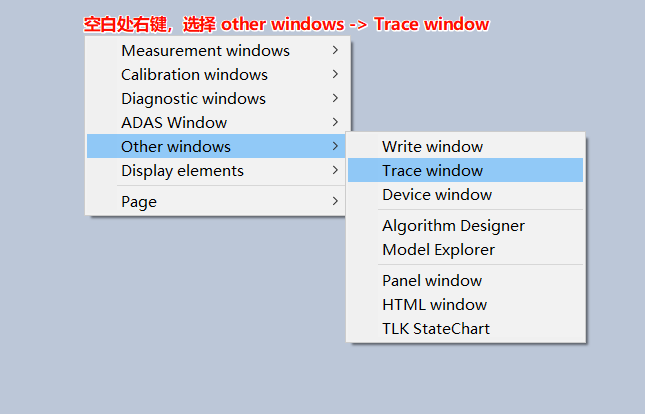

  3. 空白处右键，选择 other windows -> Trace window
    在这里插入图片描述
  4. 启动接收保文
    在这里插入图片描述

二、只保存CAN总线报文

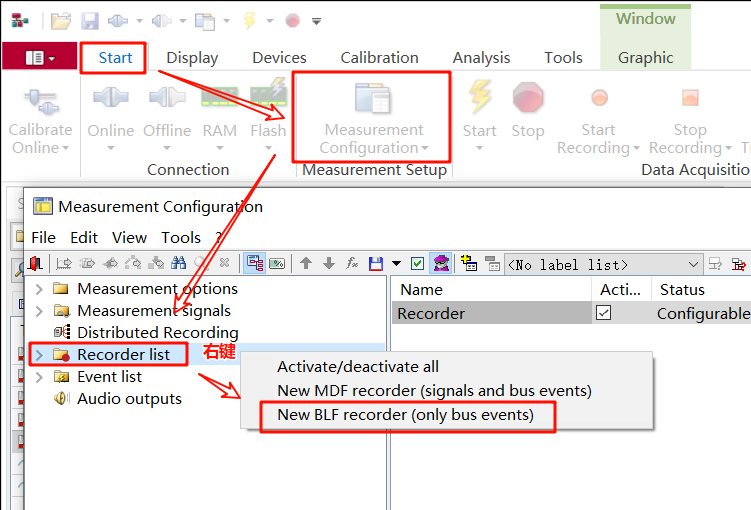

  1. Start -> Measurement Configuration -> Recorder list 右键，选择 New BLF recorder(only bus events)
    在这里插入图片描述

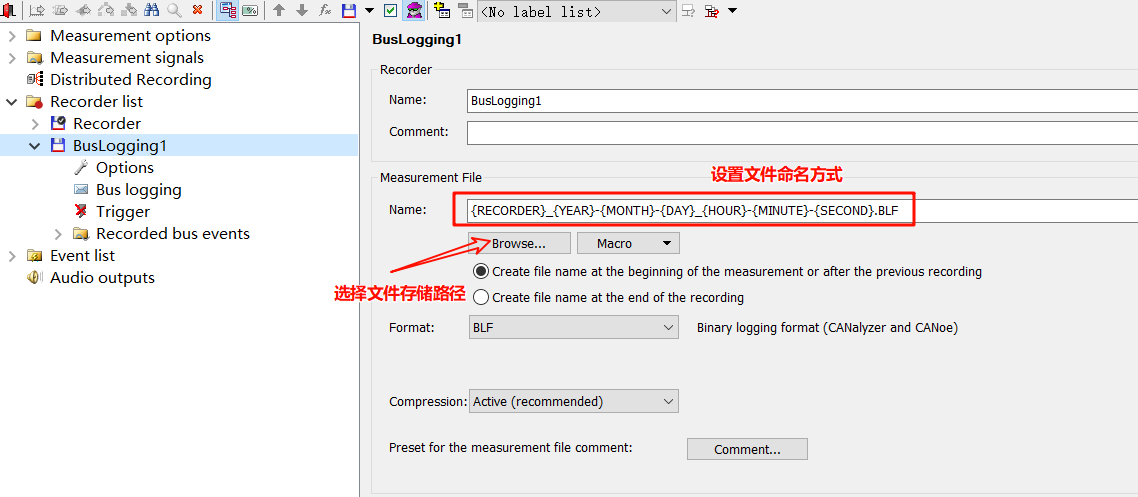

  2. 选择文件存储路径
    在这里插入图片描述

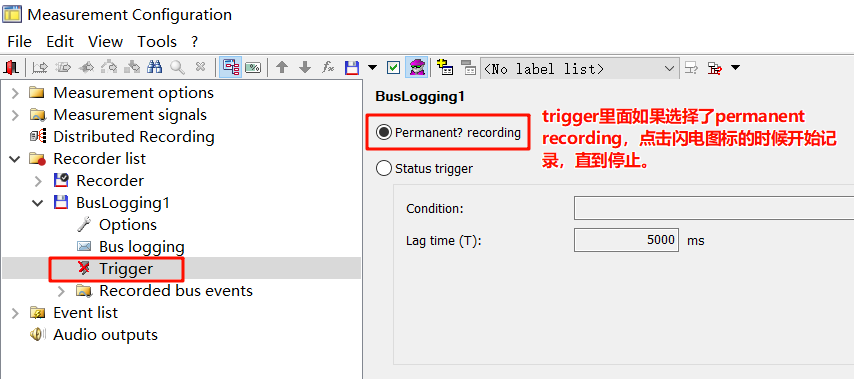

  3. 设置保存开始时机：trigger里面如果选择了permanent recording，点击闪电图标的时候开始记录，直到停止。
    在这里插入图片描述

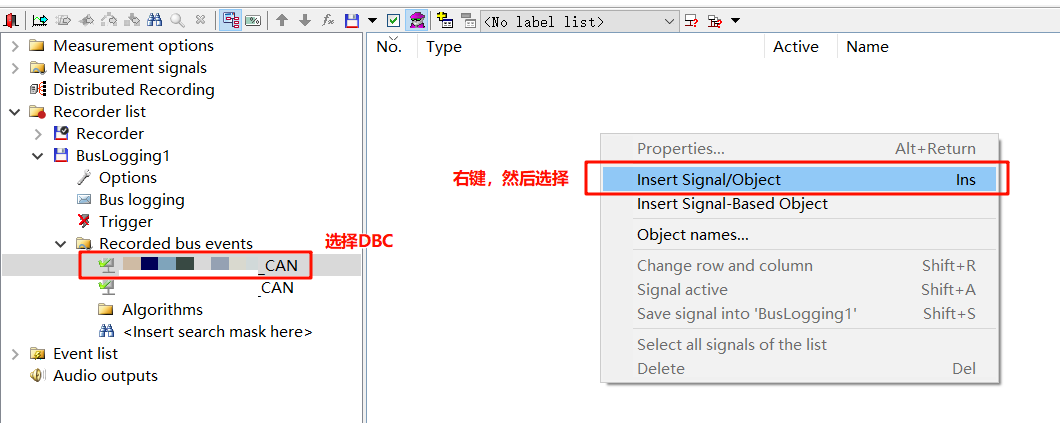

  4. 选择要记录的报文
    在这里插入图片描述
    在这里插入图片描述

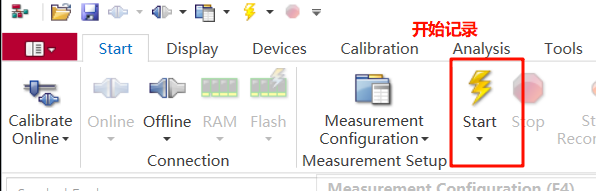

  5. 点击闪电按钮开始记录
    在这里插入图片描述

三、保存CAN总线报文和内部观测量

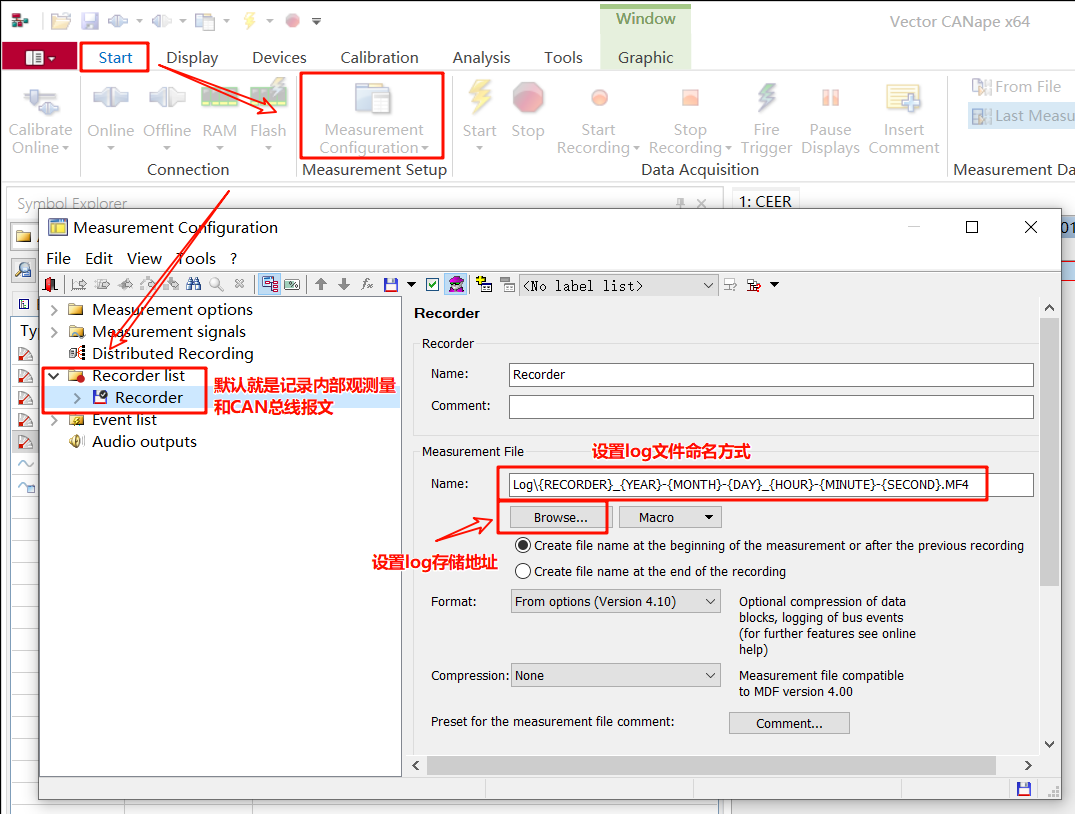

  1. Start -> Measurement Configuration -> Recorder list
    在这里插入图片描述

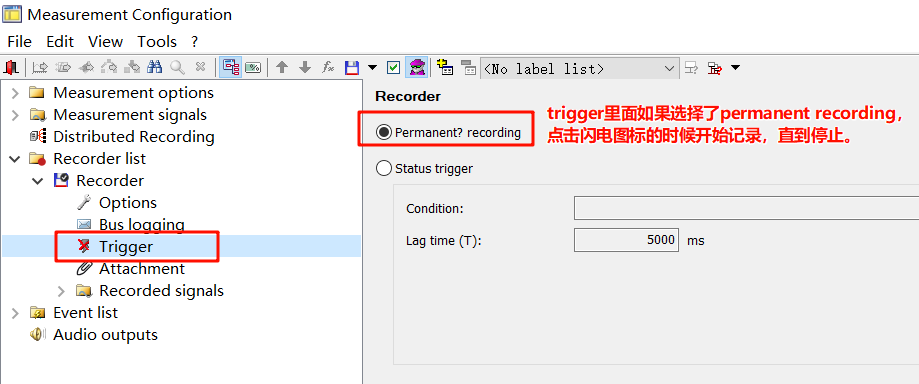

  2. 设置保存开始时机：trigger里面如果选择了permanent recording，点击闪电图标的时候开始记录，直到停止。
    在这里插入图片描述

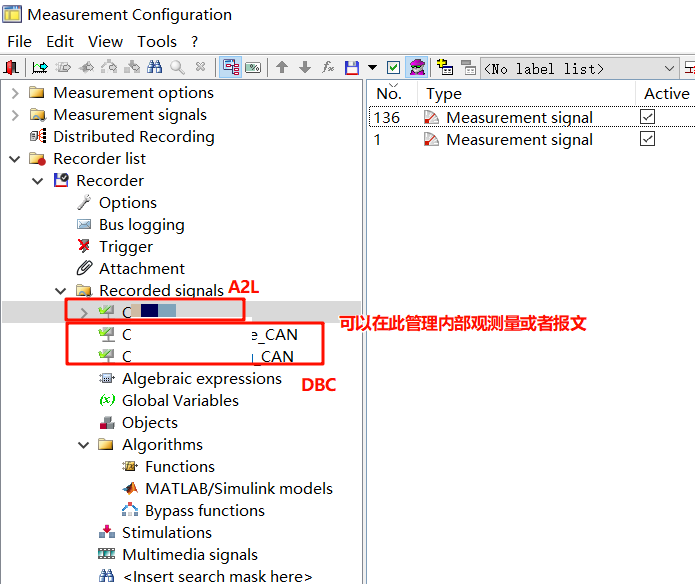

  3. 管理观测量或者报文
    在这里插入图片描述

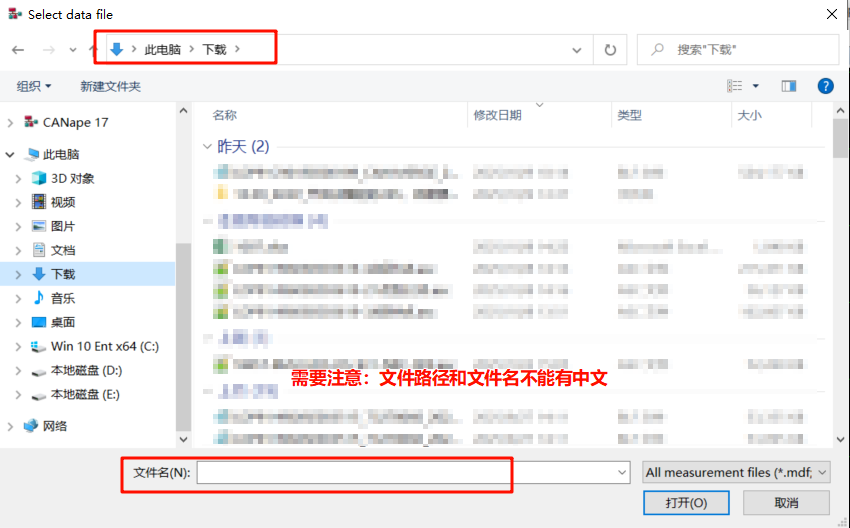

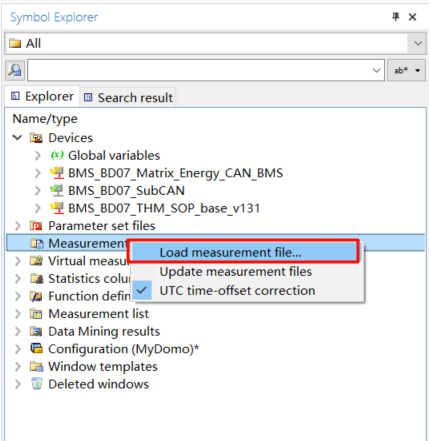

四、报文回放

在这里插入图片描述
在这里插入图片描述

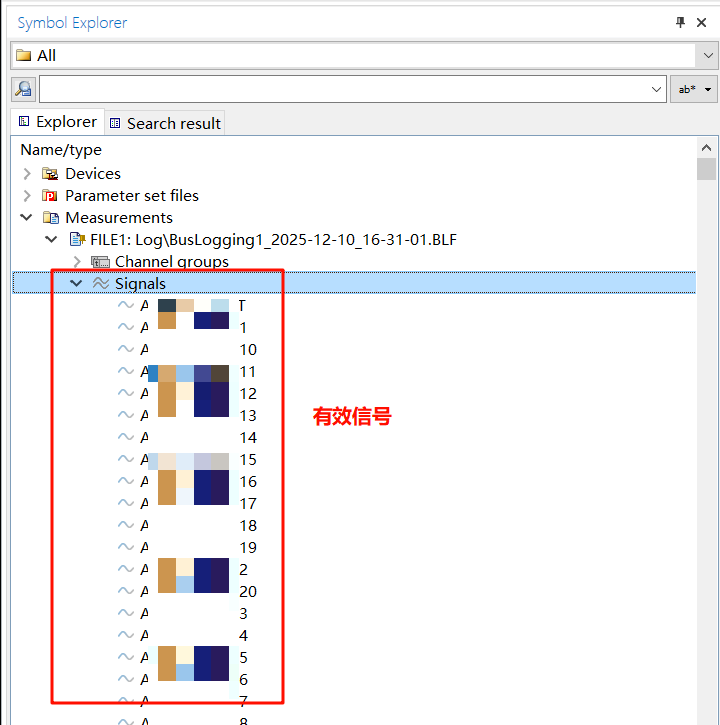

注：如果用 vector 工具记录的报文，并且在记录过程中已加载DBC，则在 Signals 下显示有效信号
在这里插入图片描述

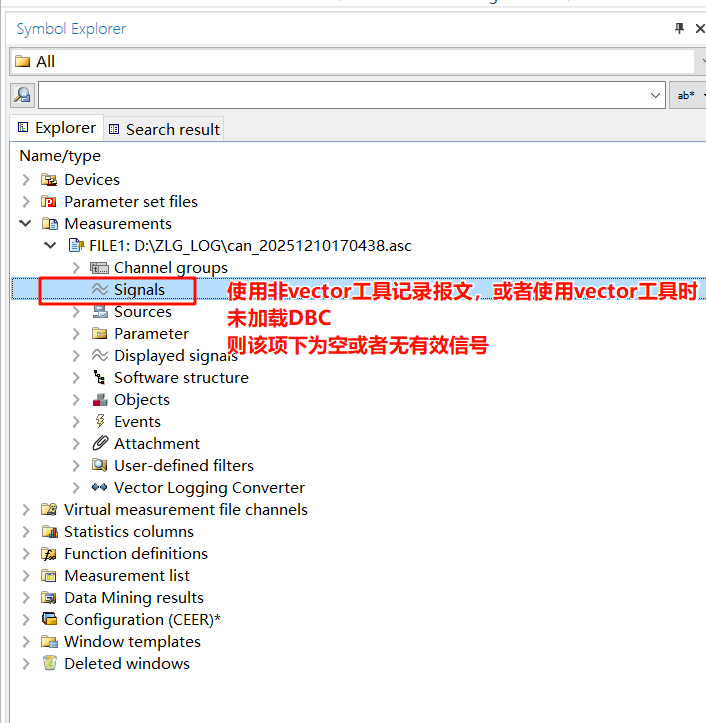

Signals 下为空或无有效信号

在这里插入图片描述

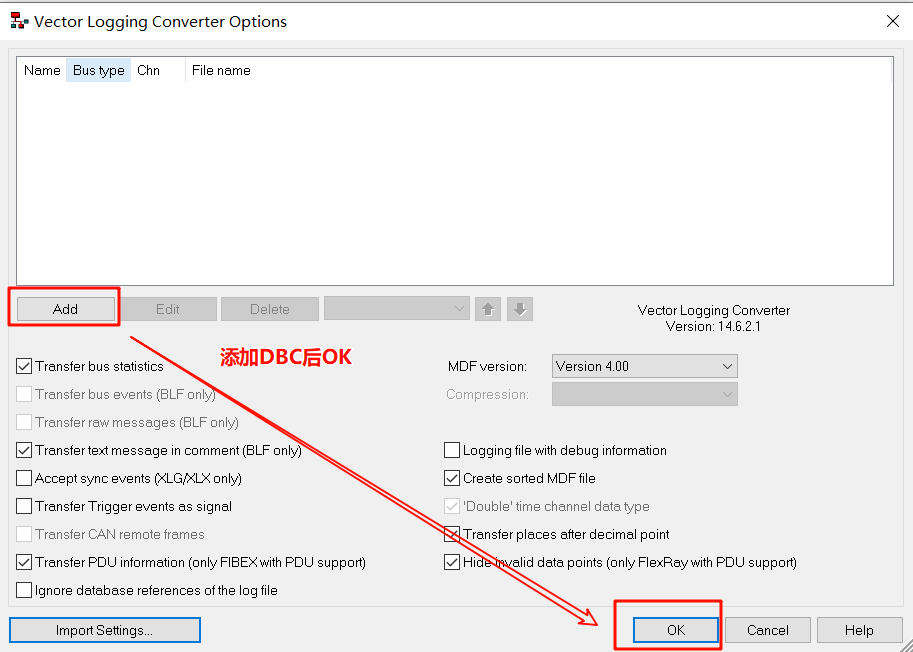

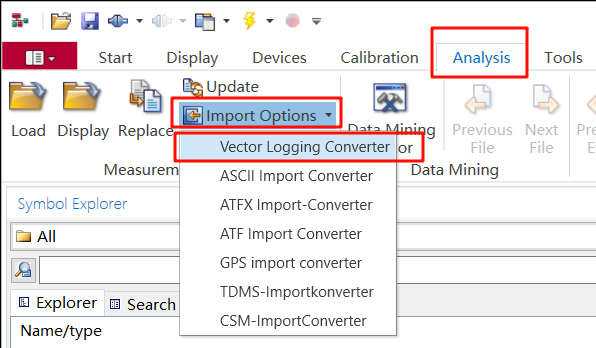

需要导入DBC:
在这里插入图片描述
在这里插入图片描述
