西门子200smart实现MODBUS RTU轮询读取/写入16台温控器数据实例分享

Q18080951

705人浏览 · 2026-01-08 11:45:00

Q18080951 · 2026-01-08 11:45:00 发布

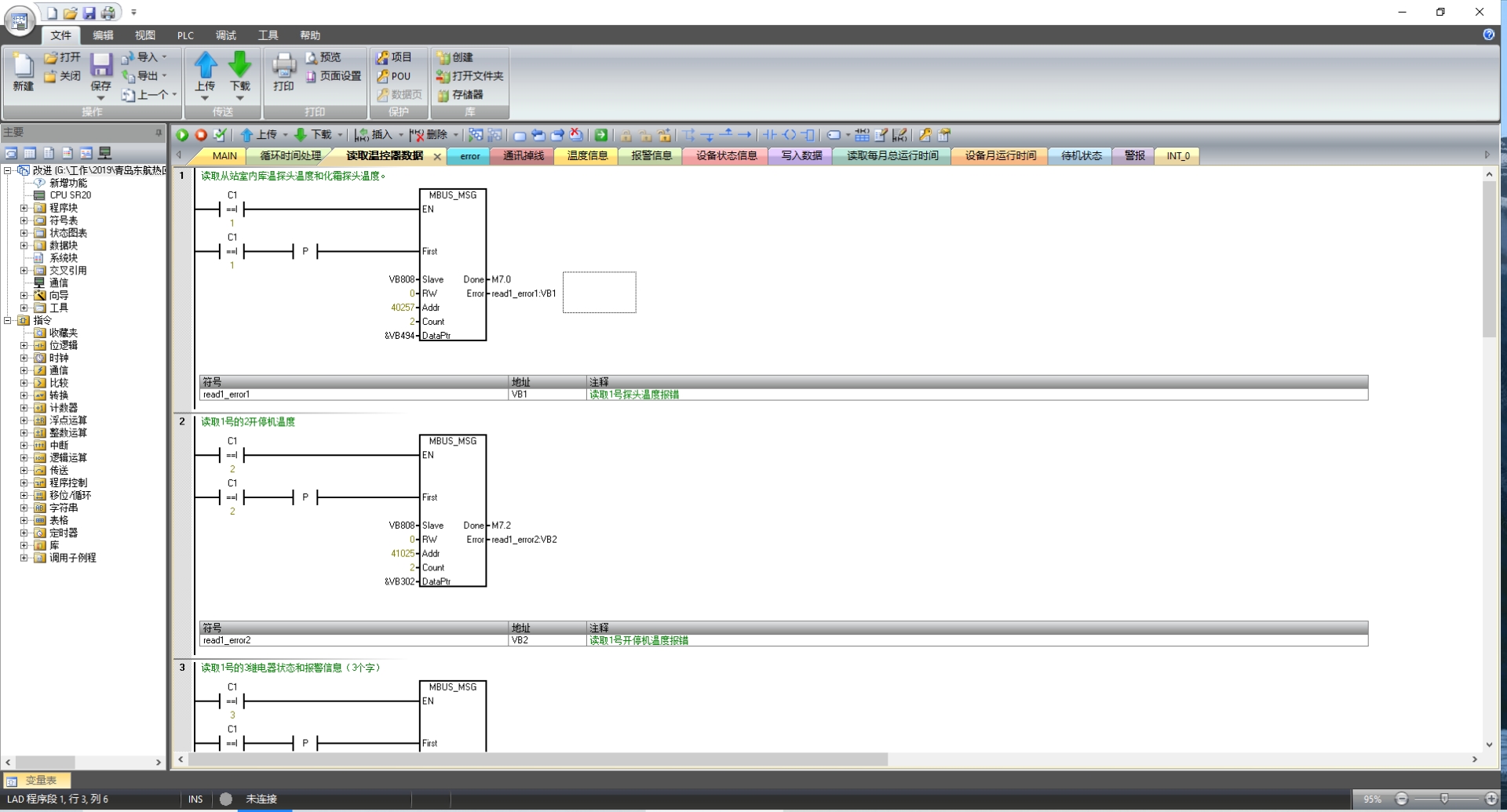

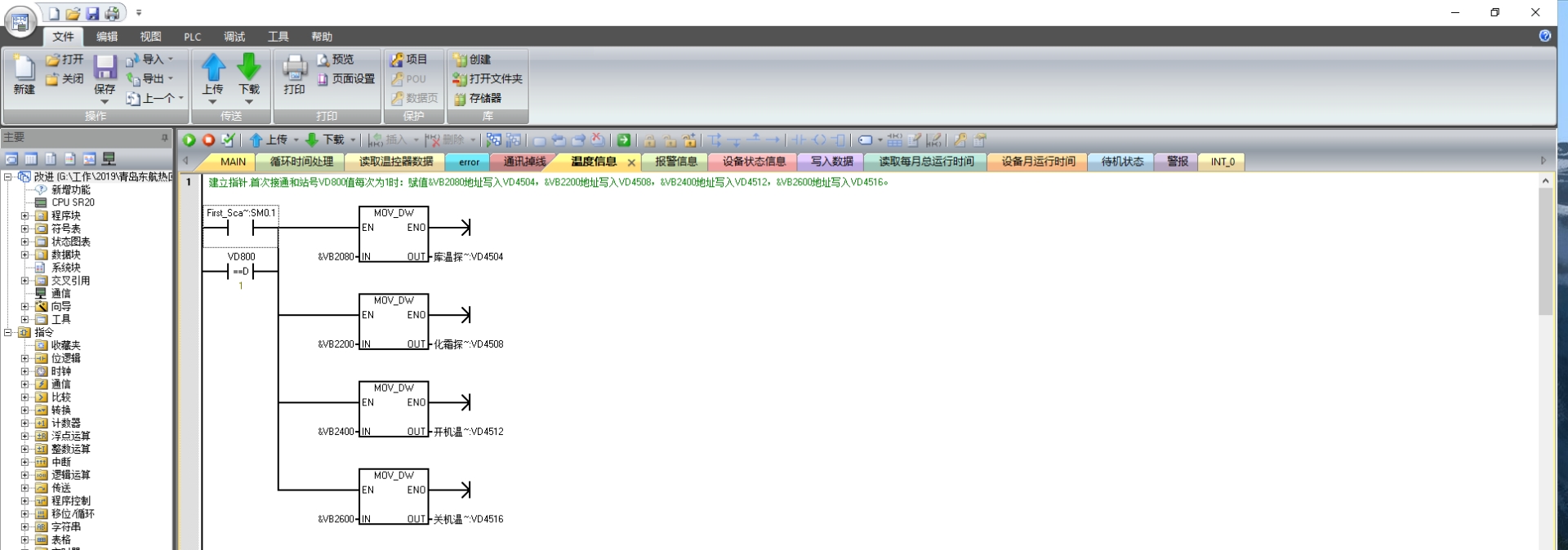

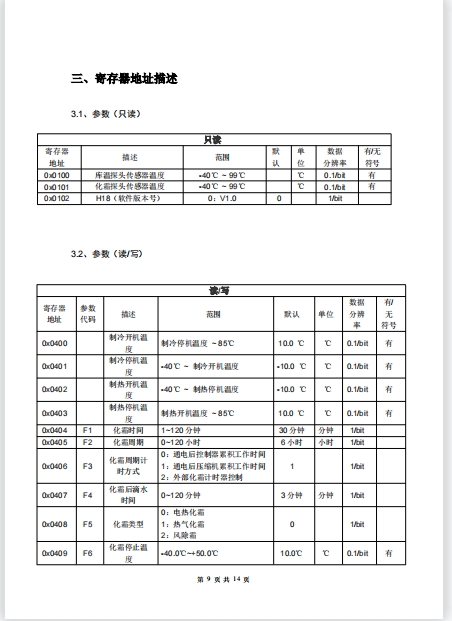

西门子200smart，MODBUS RTU轮训实例，读取/写入16台温控器数据，通过间接寻址，分配各温控器数据，程序已经过项目验证，注释详细，现出售PLC程序，附送温控器通讯协议文件。

在自动化控制项目中，常常会遇到需要与多个设备进行通信并采集、控制数据的场景。今天就来给大家分享一个西门子200smart通过MODBUS RTU协议轮询读取/写入16台温控器数据的实例，而且这个程序已经过项目验证，注释详细哦。同时，文末还有个小“彩蛋”~

一、项目需求分析

我们要实现西门子200smart PLC与16台温控器之间的数据交互，不仅要读取温控器的实时温度等数据，还要能够写入控制参数，比如设定温度等。这就需要借助MODBUS RTU协议来搭建起PLC与温控器之间沟通的桥梁。

二、实现思路 - 间接寻址分配数据

为了高效管理16台温控器的数据，这里采用了间接寻址的方式。简单来说，间接寻址就是通过一个地址指针来访问存储单元，这样可以灵活地根据不同的温控器地址来分配和读取数据，就像给每个温控器都分配了一个专属的“数据通道”。

三、关键代码及分析

初始化部分

// 初始化MODBUS RTU通信
MBUS_INIT : SM0.1
{
    Mode := 1, // 选择MODBUS RTU模式
    Baud := 9600, // 设置波特率为9600
    Parity := 0, // 无奇偶校验
    Port := 0, // 使用Port0口
    Timeout := 1000, // 超时时间1000ms
    Done := MBUS_INIT_Done,
    Error := MBUS_INIT_Error
};

这段代码是MODBUS RTU通信的初始化部分，在PLC首次扫描时（SM0.1为1）执行。通过设置Mode为1选择了MODBUS RTU模式，Baud设置波特率为9600，Parity设置无奇偶校验，Port指定使用Port0口进行通信，Timeout设置超时时间为1000ms。初始化完成后，Done标志位会置1，若有错误则Error会返回相应错误代码。

轮询部分

// 轮询16台温控器
LD SM0.0
CALL SBR0, 1, VD100 // 第一个参数1表示从站地址，VD100为数据缓冲区起始地址

// 子程序SBR0
SBR0:
IN: SlaveAddr, DataBuffer
{
    // 构建读取请求
    MOVW SlaveAddr, SMB30 // 设置从站地址
    MOVW 0x0300, VW20 // 功能码03读取保持寄存器
    MOVW 0, VW22 // 起始寄存器地址
    MOVW 10, VW24 // 读取寄存器数量
    CALL MBUS_MSG, 1, VW20, DataBuffer, MBUS_MSG_Done, MBUS_MSG_Error

    // 数据处理，这里简单示例，实际可根据温控器协议处理
    MOVW *DataBuffer, VD[Index] // 通过间接寻址将数据存入对应位置
    INCD Index // 索引加1，指向下一个存储位置
}

主程序中通过SM0.0不断调用子程序SBR0，每次调用传入不同的从站地址（这里示例从1开始）和数据缓冲区起始地址。在子程序SBR0中，首先设置SMB30为当前从站地址，构建读取请求，功能码03表示读取保持寄存器，指定起始寄存器地址和读取数量。然后调用MBUS_MSG指令发送请求并接收数据。数据接收后，通过间接寻址（这里用*DataBuffer表示间接寻址的数据，存入以Index为索引计算出的VD区域）将数据存入对应位置，Index自增为下一个温控器数据存储做准备。

写入部分（类似读取，简单示例）

// 构建写入请求
LD SM0.0
MOVW SlaveAddr, SMB30
MOVW 0x0600, VW30 // 功能码06写单个寄存器
MOVW SetTempRegAddr, VW32 // 设置温度寄存器地址
MOVW SetTempValue, VW34 // 设置温度值
CALL MBUS_MSG, 1, VW30, 0, MBUS_MSG_Done, MBUS_MSG_Error

写入部分同样先设置从站地址，构建写入请求，功能码06用于写单个寄存器，指定要写入的寄存器地址和值，最后调用MBUS_MSG指令完成写入操作。
