COMSOL仿真模型，变压器流固耦合温度场，包含变压器的电磁场，损耗计算和温度分布

变压器仿真这活儿，玩到流固耦合温度场才算真正上难度。前两天刚折腾完一个油浸式变压器的全耦合模型，电磁场、损耗、温度场、流体搅和在一起，那酸爽谁做谁知道。咱今天就掰开揉碎了聊聊这里头的门道。

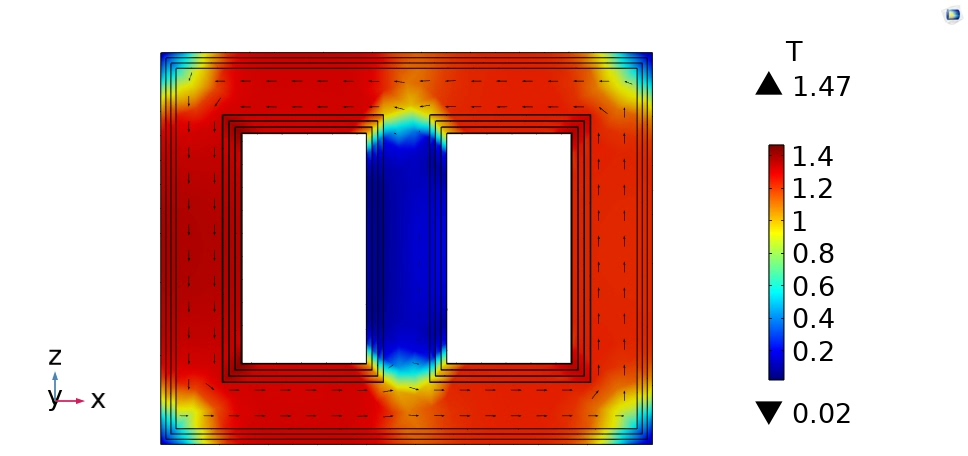

先说电磁场这块，COMSOL的磁场接口（AC/DC模块）得配上安培定律。关键参数别瞎填，特别是绕组材料的非线性B-H曲线（别用默认的线性近似，真会翻车）。给大家看个典型的线圈设置片段：

// 线圈参数化设置
double I_peak = 1000; // 峰值电流
double freq = 50;     // 工作频率
physics.set('I0', I_peak*sin(2*pi*freq*t));
material.set('mu_r', 'nonlinear_BH'); // 非线性磁导率

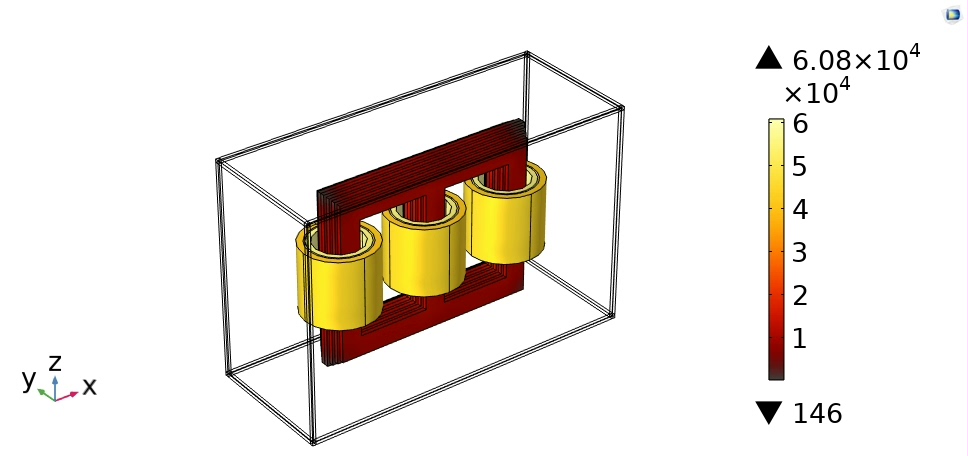

注意这里的非线性磁导率必须用实测数据导入，直接从材料库拽下来的曲线可能跟实际工况差老远。算完磁场别急着收工，损耗分布得用后处理里的焦耳热生成器抓出来，这个热源分布可是温度场的命根子。

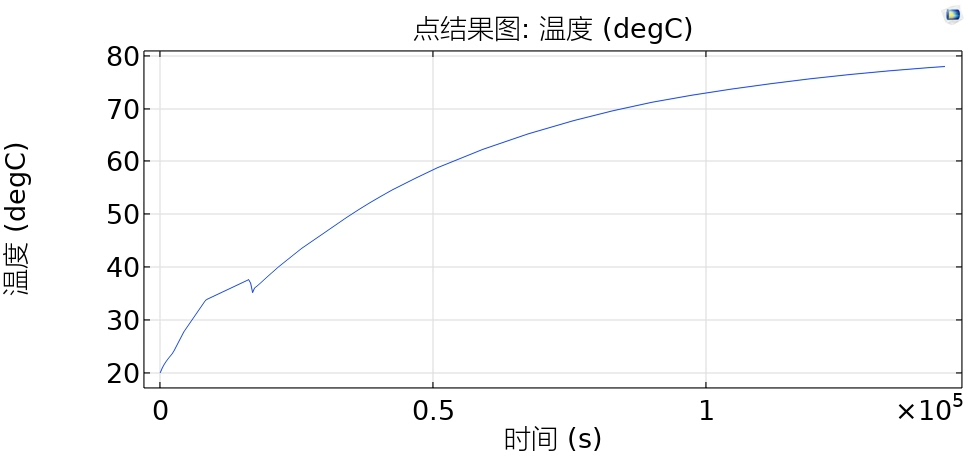

转到温度场模块时，新手最容易踩的坑是直接拿稳态电磁场结果当代入。实际得用瞬态求解器玩迭代耦合，毕竟温度变化会影响材料电导率，反过来又改变损耗分布。建议用分离式求解器，先算10秒电磁瞬态，再同步推进温度场，这样收敛概率能提升三成。

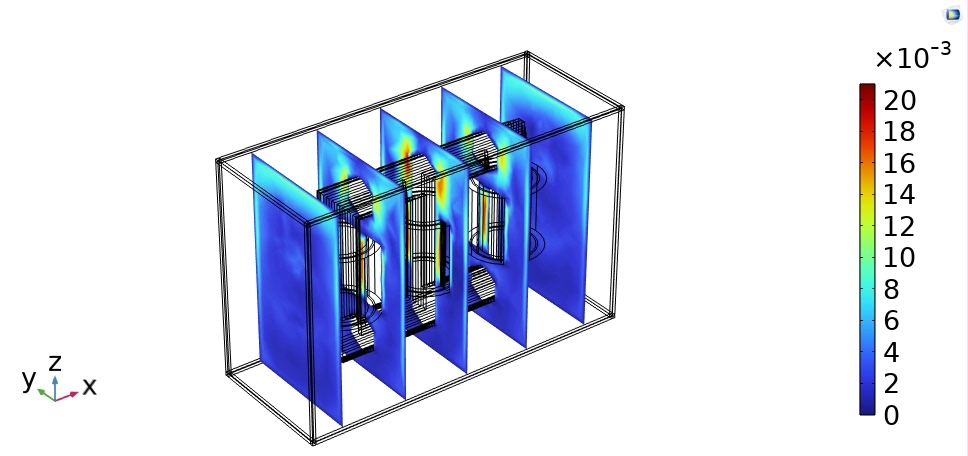

流固耦合这块更刺激，油路通道的流场必须和固体域温度场实时互动。重点看这个流-热耦合边界条件设置：

// 流固耦合边界
interface.set('T_fluid', 'T');          // 流体温度传递
interface.set('q', '-k*gradT*n')       // 热流密度交换
physics.set('velocity', spf.velocity); // 速度场耦合

网格划分讲究可多了，绕组附近的边界层必须加密到5层以上，不然油流散热效果仿真出来能差一倍。有个邪门现象——当油粘度随温度变化超过20%时，结构化网格反而比非结构化的收敛更快，具体原理还没琢磨透。

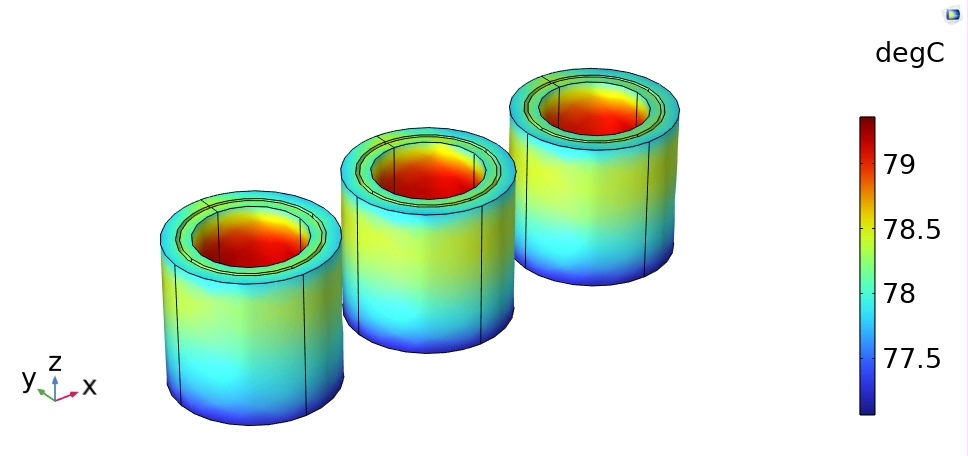

最后说个实战技巧：在材料属性里加温度依赖函数时，别直接用T变量，改成T-T_ref的形式能避免迭代发散。温度超过120℃的区域建议单独设置材料参数，毕竟绝缘材料的热属性在高温段变化剧烈。

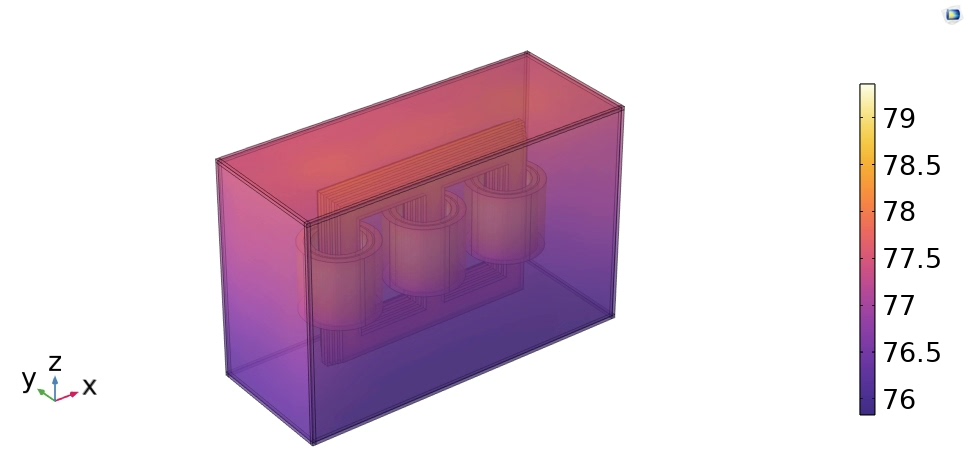

跑完仿真别急着看云图，先检查能量守恒：电磁总损耗必须等于流体带走热量加上结构体储热能。上次我模型里差了3%的能量，最后发现是油箱壁的接触热阻没设对。搞这玩意儿就像拼乐高，每一步都得严丝合缝，但一旦跑通，那种快感比通关魂系游戏还带劲。
