相控阵天线 EIRP计算

前言

在卫星通信、5G 毫米波以及雷达系统的工程实践中，我们经常会被问到一个问题：这套设备的通信距离到底有多远？

要回答这个问题，单纯看发射功率是远远不够的。在射频链路预算中，真正决定通信距离的核心指标是 EIRP（等效全向辐射功率）。

特别是对于有源相控阵天线，由于其内部包含成百上千个天线单元和通道同时工作，并结合波束成形技术带来的增益叠加效应，其EIRP的计算逻辑与传统的抛物面天线存在本质差异。

今天，我们就从最基础的定义出发，抽丝剥茧，结合业内主流波束成形芯片的实际参数，详细介绍相控阵天线EIRP的计算方法。

---

一、 什么是 EIRP？

EIRP 的全称是 Effective Isotropic Radiated Power，即等效全向辐射功率。

1. 定义解析

在无线通信中，天线本身并不产生能量，而是作为能量的转换器和聚焦装置。EIRP 描述的是：在天线主瓣最大辐射方向上，若要达到相同的信号强度，一个理想的无方向性（全向）天线需要发射的功率值。

它综合反映了发射机输出能力和天线方向性的整体性能。

2. 直观比喻

想象你手里有一个 1瓦特 的灯泡。

• 全向天线： 就像裸露的灯泡，光线向四面八方发散，远处亮度很低。
• 定向天线（高 EIRP）： 就像把这个灯泡装进手电筒的反光碗里。虽然灯泡仍为 1瓦特，但在光束聚焦的方向上，其亮度可能相当于一个 100瓦特 的裸灯泡。

这“100瓦特”就是 EIRP。它由发射机的硬实力（输出功率）和天线的软实力（增益）共同决定。

---

二、 传统卫星通信的 EIRP 计算（以抛物面天线为例）

在进入复杂的相控阵之前，我们先回顾传统抛物面天线的EIRP计算原理，建立清晰的认知框架。

1. 计算公式

对于传统的单路输出系统，EIRP 的计算公式非常直观：

$$EIRP(dBm)=P_{Tx}(dBm)-L_{Loss}(dB)+G_{Ant}(dBi)$$

其中：

• $P_{Tx}$：功放输出功率
• $L_{Loss}$：馈线损耗
• $G_{Ant}$：天线增益

2. 典型架构图解

在传统的抛物面卫星站中，信号流通常如下：

3. 计算实战

假设我们使用一套典型的 Ku 频段船载动中通设备：

• BUC（功放）： $P_{1dB}=4\text{W}=36\text{dBm}$
• 波导损耗： 约 $0.5\text{dB}$
• 天线： $0.6\text{m}$ 口径抛物面，效率 $65\%$，增益约为 $36.5\text{dBi}$

则该系统的发射 EIRP 为：

$$EIRP=36-0.5+36.5=72\text{dBm}(\text{即 }42\text{dBW})$$

这在工程中是一个非常标准的数值。

---

三、 相控阵天线的关键参数

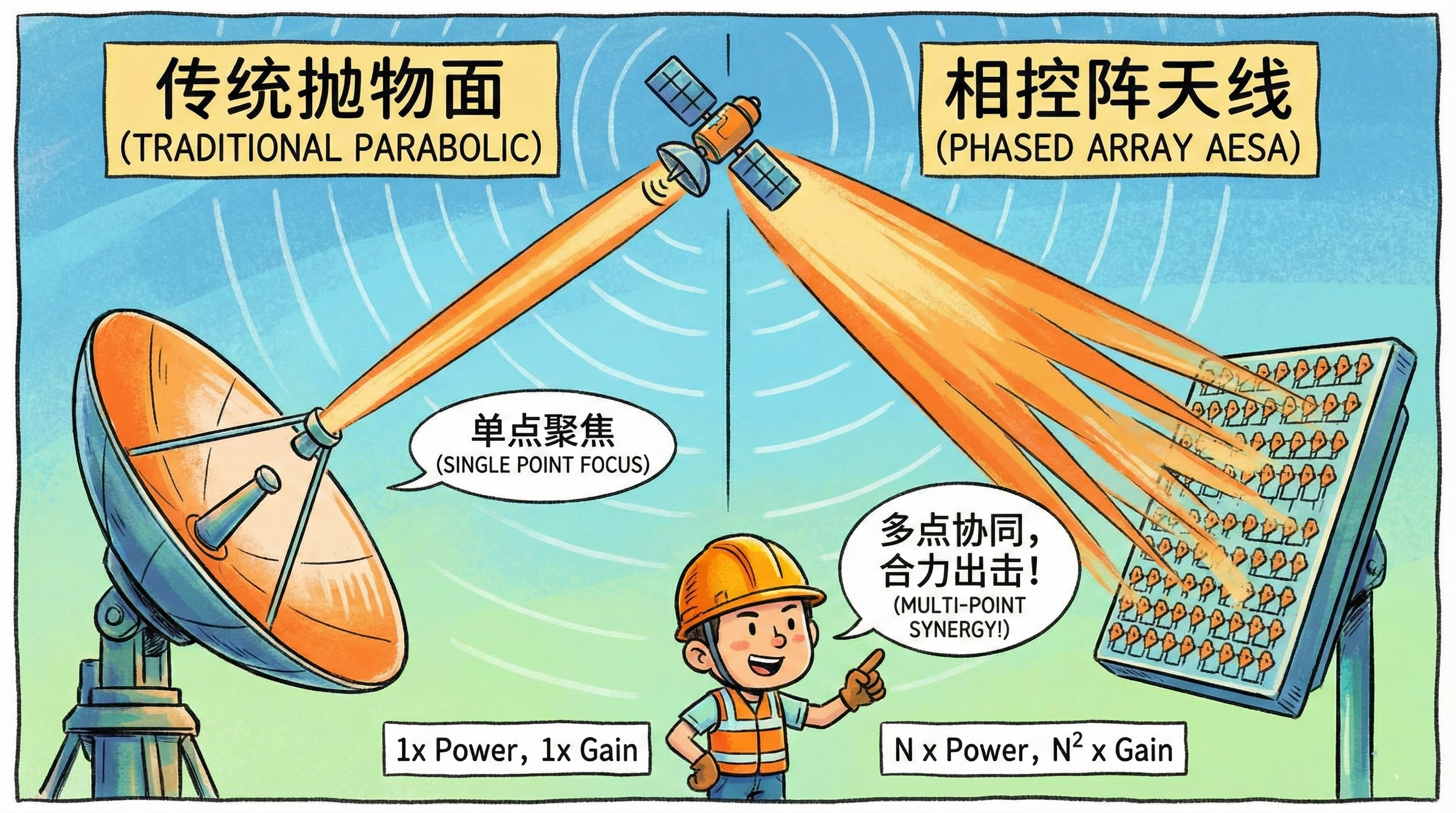

与抛物面天线的“单点输出”不同，有源相控阵（AESA）依赖多个通道与天线单元的协同作用来实现高增益辐射。

要准确计算其 EIRP，必须掌握以下五个核心参数。

1. 天线阵列单元数 ($N_a$)

这是相控阵的物理基础。$N_a$ 表示天线阵元总数，决定了天线的物理孔径大小。

• 工程现状：
  • 在 Ku 频段低轨卫星终端（如 Starlink）中，阵元数量通常在 500 到 1500 之间。
  • 国内主流 Ku 相控阵天线常见配置为 128、256、512、768 等。

2. 单个天线单元增益 ($G_a$)

指单个天线单元在其法向方向上的辐射增益。

• 对于 Starlink 类终端，为兼顾 $\pm 60^{\circ }$ 的宽角扫描能力，Ku 频段微带贴片单元的增益设计通常在 4.0 ~ 5.0 dBi 范围内。增益过高会导致大角度扫描时增益下降严重。

3. 发射通道数 ($N_{ch}$) 与通道增益 ($G_{ch}$)

在典型有源相控阵架构中，一般满足 $N_a=N_{ch}$，即每个天线单元对应一个独立发射通道。

关键参数是单通道输出功率 ($P_{ch}$)，通常以 P1dB（1dB压缩点功率）衡量。参考两款国产主流 Ku 频段波束成形芯片：

• 天锐星通 (TRHJ-2041)： 8 通道发射芯片，单通道 $P_{1dB}\approx 13\text{dBm}$，发射增益 19 dB
• 知融科技 (ZRFB8206)： 8 通道发射芯片，单通道 $P_{1dB}\approx 13.2\text{dBm}$

4. 路径损耗 ($L$)

指从发射通道输出端到天线单元输入端之间的传输损耗，主要来源于：

• PCB 走线损耗： 高频板材介质损耗与铜箔趋肤效应
• 垂直互连损耗： 信号穿过过孔（Via）引入的插入损耗
• 失配损耗： 阵列扫描过程中因互耦导致 VSWR 恶化

Gabriel Rebeiz 教授在其著作《SiGe Based Phased Arrays》中强调：“Insertion Loss is the Enemy of Power”（插损是功率之敌）。他指出，在毫米波及高 Ku 频段，必须追求“Antenna-on-Chip”或极短馈电路径设计，将总损耗控制在 2 dB 以内 是维持系统效率的关键红线。

工程经验： 实际设计中通常预留 1.5 ~ 2.5 dB 的损耗余量。

---

四、 相控阵发射原理：为什么是 $20\log N$？

相控阵之所以能实现极高 EIRP，核心在于实现了两次增益叠加。

对于有源相控阵天线，通道数等于阵元数，即 $N_{ch}=N_a=N$。

1. 功率叠加

设有 $N$ 个通道，每个输出功率为 $P$，当它们同时工作时，总输出功率为：
$$P_{total}=N\times P$$
在对数域中表现为增加：
$$10{\log }_{10}(N)\text{dB}$$

2. 空间合成

通过移相器调控各通道相位，使电磁波在目标方向同相叠加。这不仅提升了信号幅度，还增强了方向性，带来额外的阵列增益：
$$G_{array}=N$$
对应对数域增益：
$$10{\log }_{10}(N)\text{dB}$$

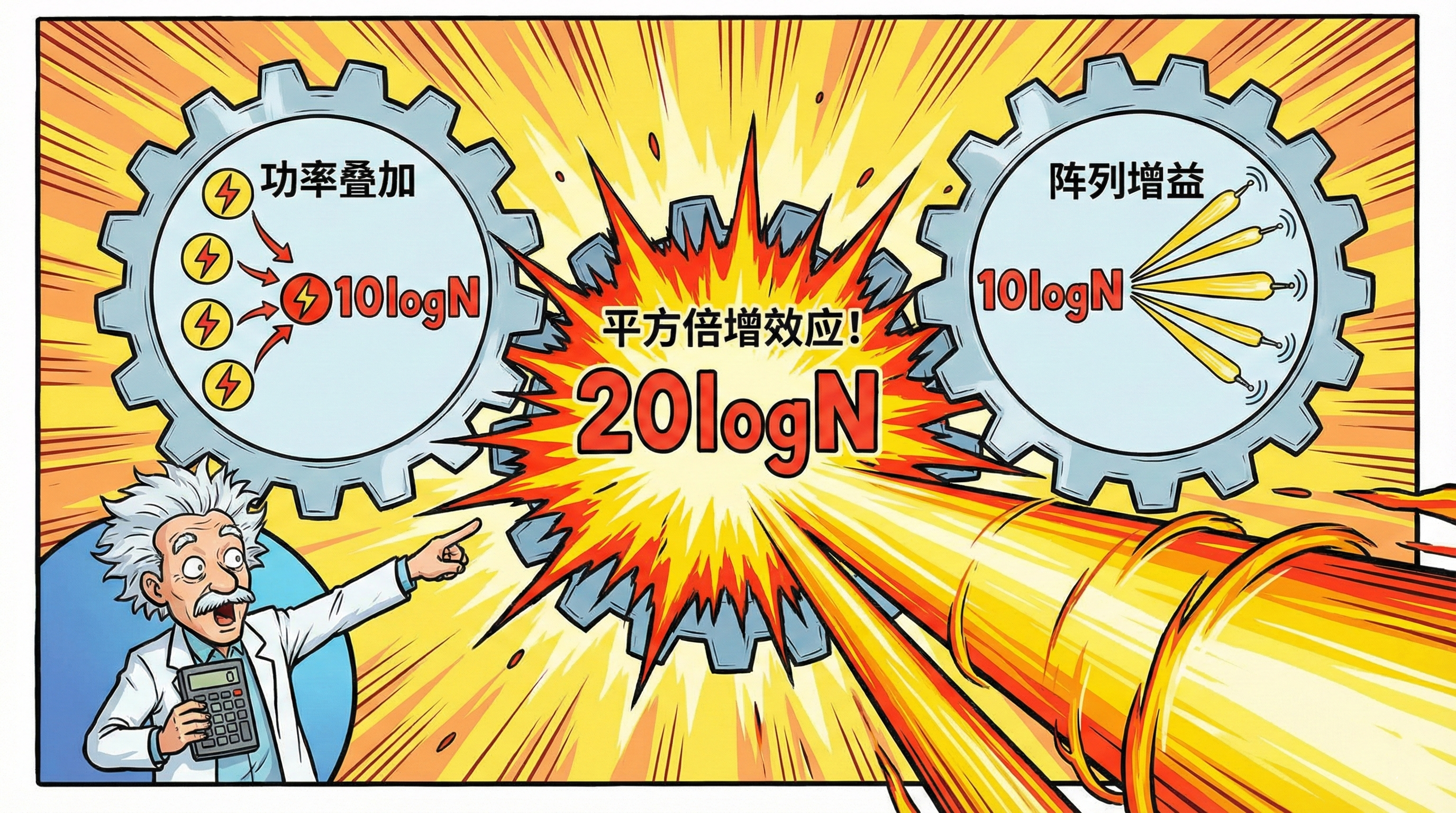

3. 最终结论：平方倍增效应

两项增益叠加后，总增益为：
$$Total\_Gain=10\log N+10\log N=20\log N$$

划重点： 这就是著名的 “$20\log N$” 法则。阵元数量翻倍，EIRP 提升 6 dB（等效功率 ×4），而非传统认知的 3 dB。这也是马斯克在 Starlink 终端中集成上千个阵元的根本原因。

---

五、 相控阵 EIRP 计算公式推导

基于上述原理，可得出相控阵天线 EIRP 的通用计算公式。

1. 线性能量域计算

$$EIR{P}_{linear}=(P_{ch}\times N_{ch}\times \eta )\times (G_a\times N_a)\times (1/L)$$
其中 $\eta$ 为传输效率，$L$ 为路径损耗因子。

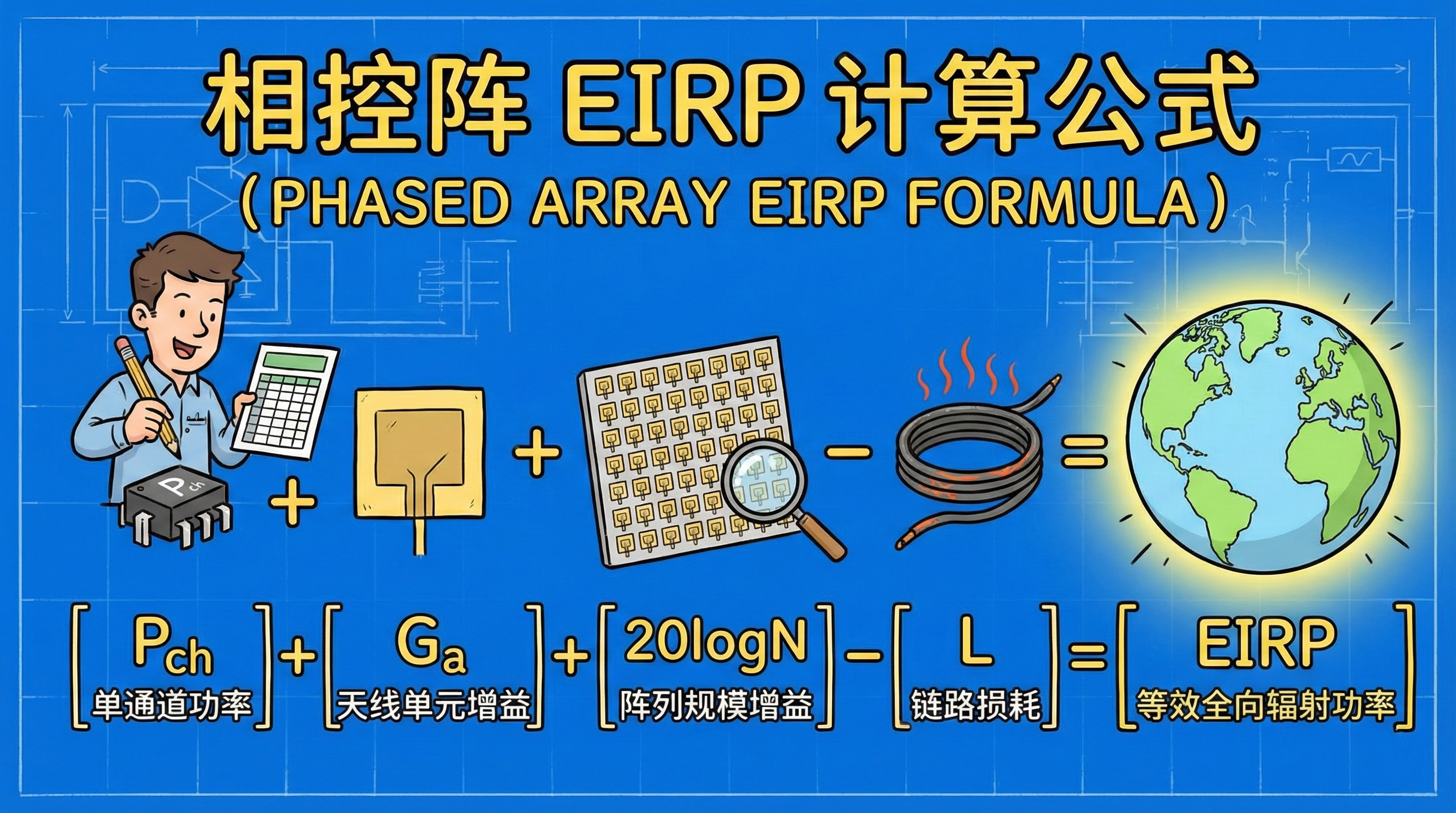

2. 对数域计算（工程常用）

这是实际链路预算中最常用的表达形式：

$$EIRP(dBm)=P_{ch}(dBm)+G_a(dBi)+20{\log }_{10}(N)-L(dB)$$

• $P_{ch}$：单通道输出功率（dBm）
• $G_a$：单个天线单元增益（dBi）
• $20{\log }_{10}(N)$：阵列规模带来的合成增益（dB）
• $L$：链路总损耗（dB）

---

六、 计算示例

为更直观理解其量级，设定一个典型 Ku 频段工程场景进行演算。

场景设定：

• 芯片方案： 类似天锐星通 TRHJ-2041，单通道 $P_{1dB}=13\text{dBm}$
• 天线单元： 宽角扫描微带贴片，$G_a=4.0\text{dBi}$
• 损耗设定： 初始设 $L=0\text{dB}$（理想情况）

案例 A：512 阵元相控阵

1. 基础参数： $N=512$
2. 阵列规模增益：
   $$20{\log }_{10}(512)\approx 20\times 2.709=54.18\text{dB}$$
3. EIRP 计算：
   $$EIRP=13+4.0+54.18=71.18\text{dBm}=41.18\text{dBW}$$

解读： $71.18\text{dBm}$ 约合 13.1 kW。尽管每个通道仅输出 20 mW，但合成后的等效辐射功率高达 13 千瓦！

案例 B：1024 阵元相控阵

若将阵列面积扩大一倍：

1. 基础参数： $N=1024$
2. 阵列规模增益：
   $$20{\log }_{10}(1024)=20\times 3.01=60.20\text{dB}$$
3. EIRP 计算：
   $$EIRP=13+4.0+60.2=77.20\text{dBm}=47.20\text{dBW}$$

解读： $77.2\text{dBm}$ 约合 52.4 kW。

对比总结

项目	512 阵元	1024 阵元	增量
阵元数量	512	1024	×2
硬件成本	1×	≈2×	↑
EIRP	71.18 dBm	77.20 dBm	+6.02 dB
等效功率	13.1 kW	52.4 kW	×4

结论：

在传统天线中，EIRP 提升 6 dB 需将功放功率提升 4 倍，成本高昂。而在相控阵设计中，投入约 2 倍硬件成本，即可获得 4 倍 EIRP 性能提升，体现出显著的规模增益优势。

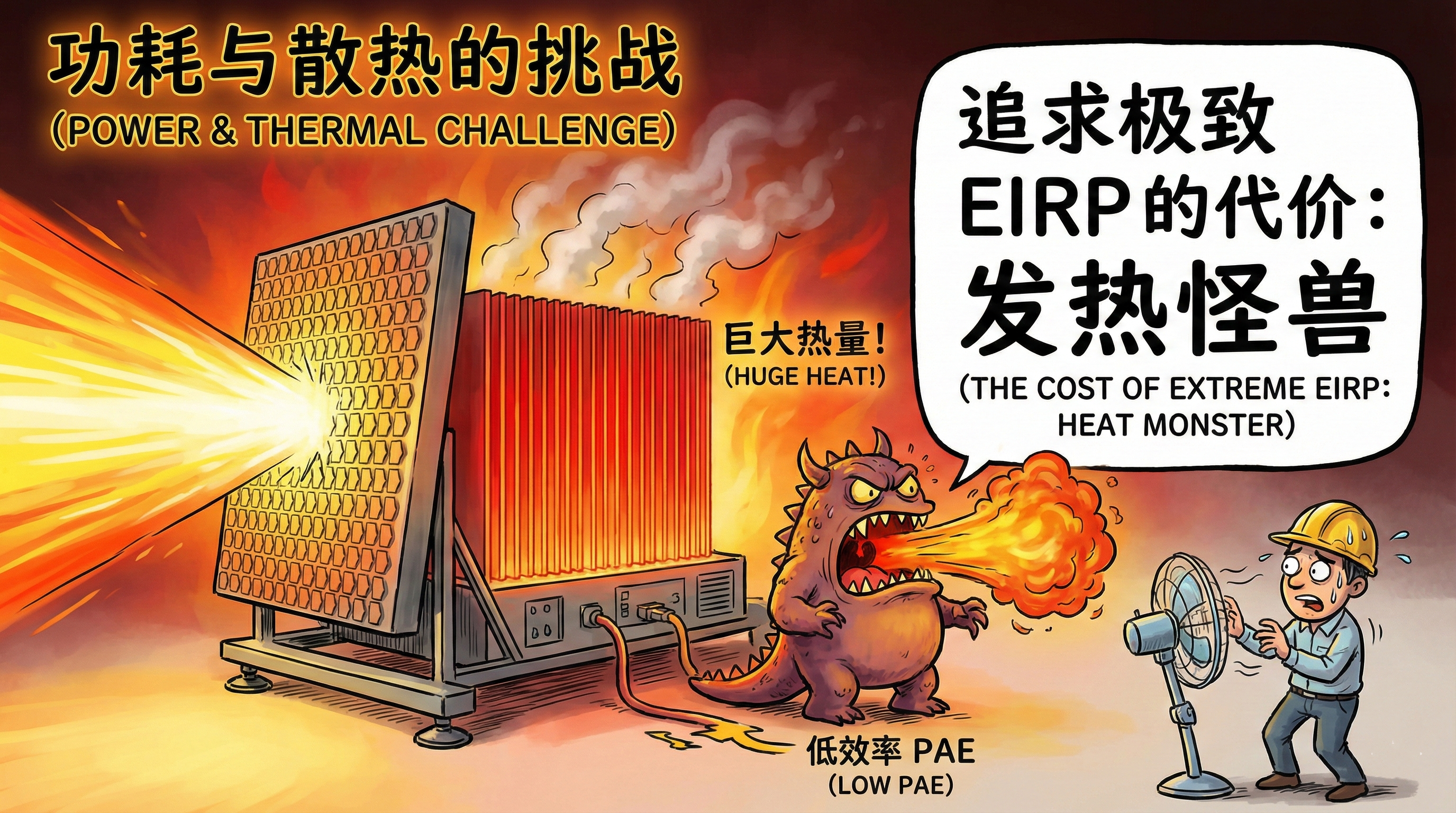

功耗和散热

然而，性能提升的背后也伴随着巨大挑战：功耗与散热。

每个通道以 $P_{1dB}$ 满功率运行时，需考虑其PAE（Power Added Efficiency，功率附加效率）。典型 PAE 指标为 10%~30%。以天锐星通 TRHJ-2041 为例，PAE = 18%。

已知单通道 RF 输出功率 $P_{out}=13\text{dBm}=20\text{mW}$，忽略输入功率，则直流功耗近似为：
$$P_{DC}=\frac{P_{out}}{PAE}=\frac{20}{0.18}\approx 111.1\text{mW}$$

对于 512 阵元系统，总直流功耗为：
$$P_{total}=111.1\times 512\approx 56,867\text{mW}=56.9\text{W}$$

其中，约 $56.9-10=46.9\text{W}$ 转化为热量（RF 输出约 10 W），因此散热设计至关重要。

上述仅为射频部分功耗。波束成形芯片内部还包括移相器、衰减器、驱动放大器及数字控制电路，均会消耗额外功耗。再考虑电源转换效率等因素，实际整机功耗更高。

以天锐星通某款 Ku 频段 768 阵元发射天线为例，在常温下法向发射 EIRP 达 43 dBW 时，典型电源功耗为 160 W。

总结

本文系统阐述了相控阵天线 EIRP 的计算原理与工程方法。核心在于理解“$20\log N$”法则——即阵元数量带来的平方级增益效应。

相比传统天线，相控阵通过空间合成与功率叠加，实现了极高的等效辐射功率。然而，随着阵元规模扩大，功耗与散热问题日益突出，成为制约系统持续工作的关键瓶颈。因此，在设计中需在 EIRP 性能、硬件成本与热管理之间寻求最优平衡。
