一、SRAM核心结构：6T存储单元深度拆解

1. 6晶体管（6T）单元电路拓扑

         VDD
          │
       ┌──┴──┐
    PU1│     │PU2
       ┌▼─┬─▼┐
  Q◄───┤  │  ├───►QB
       │  │  │
    PD1│  │  │PD2
       └┬─┴─┬┘
        │   │
    PG1◄┘   └►PG2
        │   │
        BL  BLB
        │   │
        WL──┘ (控制信号)

晶体管功能分工：

类型	晶体管	角色	关键技术参数
上拉	PU1/PU2	PMOS管，维持高电平	W/L宽长比≥2:1
下拉	PD1/PD2	NMOS管，维持低电平	电流驱动能力>10μA
传输	PG1/PG2	NMOS传输门	导通电阻<5kΩ

关键节点说明：

• Q/QB：互补存储节点（稳态电压：0V或VDD）
• BL/BLB：差分位线（预充电至VDD）
• WL：字线（激活时>0.7VDD）

---

二、晶体管级工作原理：读/写操作全流程动画解析

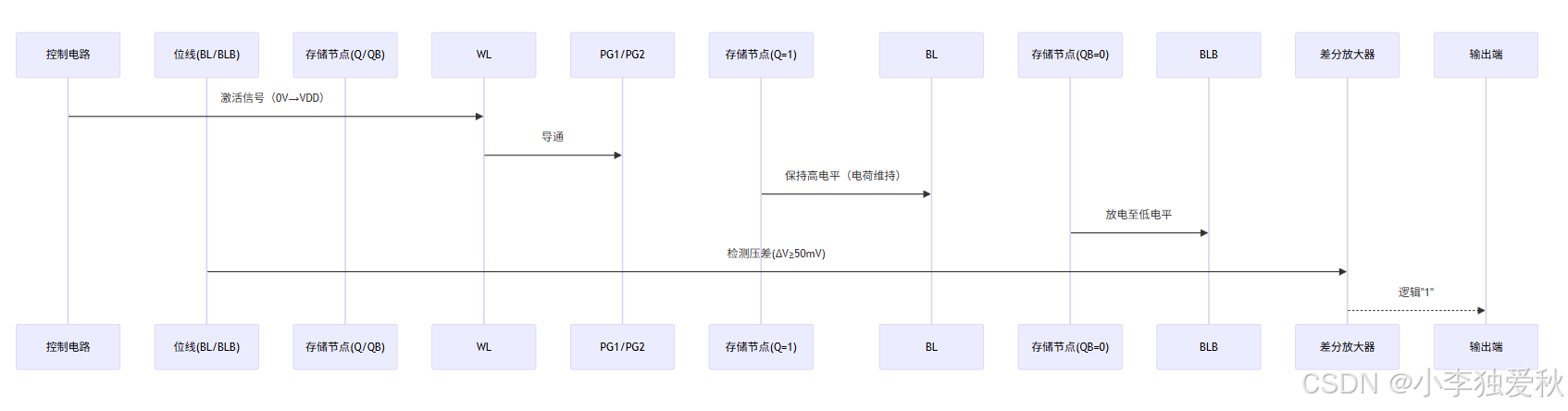

1. 读操作流程（以读取存储值"1"为例）

读操作关键参数：

参数	典型值	物理意义
位线压差(ΔV)	≥50mV	信号检测阈值
读周期(t_RC)	8-15ns	高速缓存核心参数
存取时间(t_AA)	≤10ns	地址有效到数据输出延迟

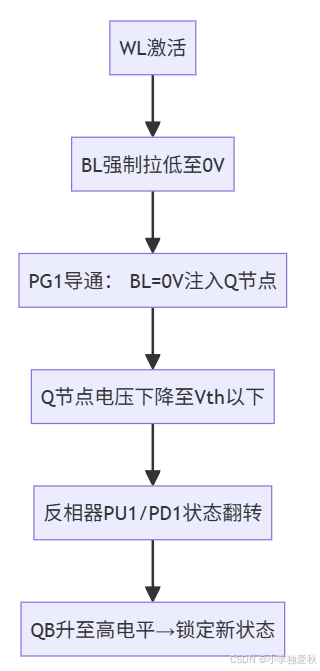

2. 写操作流程（写入"0"的晶体管级动作）

写操作核心挑战：

• 位线驱动强度：需满足 I_BL > β*(VDD-Vth)^2 （β为晶体管增益）
• 最小写脉宽：t_WP ≥ 40ns (0.18μm工艺)

---

三、SRAM时序控制：关键信号交互图谱

1. 控制信号时序关系

         ┌───CE片选───────┐
         │               │
         ├───WE写使能────┐│
         │             ││
Address──┼─────────────┼┼──►稳定
         │             ││
Data─────▼─────────────▼▼──►写入
         │   t_SU=5ns   │
         └──────────────┘

关键时序约束表：

信号组合	参数	描述	典型值
CE↓ + WE↓	t_WP	写脉冲最小宽度	40ns
Address稳定后	t_SU	地址建立时间	5ns
WE↑前	t_HD	数据保持时间	3ns

---

四、前沿技术演进：新型SRAM结构对比

1. 传统6T vs 创新架构性能对比

类型	单元面积	静态功耗	读写延迟	适用场景
标准6T SRAM	120F²	1-10μW	<10ns	CPU L1缓存
8T双端口	140F²	15μW	12ns	多核共享缓存
非易失MRAM	80F²	0μW(断电)	15ns	物联网设备
ReRAM	40F²	0.1μW	50ns	嵌入式存储器

2. 2024年技术突破案例

• 台积电3nm eMRAM：
  • 密度：16Mb/mm² （较6T SRAM提升3倍）
  • 耐写次数：10¹⁵次 （解决传统SRAM老化问题）
• 英特尔CPU缓存技术：
  • 采用12T抗辐照单元：软错误率<10⁻⁹ FIT/Mb

---

五、设计实战：SRAM电路可靠性陷阱与规避

1. 常见失效模式及解决方案

失效现象	物理成因	解决措施
读干扰	Q节点电压扰动>ΔV_crit	提升PD/PG尺寸比（W/L≥1.5）
写失败	BL驱动不足	增大写驱动管（W/L≥3）
数据保持失效	亚阈值泄漏电流累积	增加存储节点电容（>2fF）

2. 版图设计黄金法则

对称布局原则：
   [PU1]──[PD1]─[PG1]      [PU2]──[PD2]─[PG2]
        │      │                │      │
        Q      BL               QB     BLB
        │      │                │      │
   ─────┴──────┴────────────────┴──────┴───
          严格匹配晶体管尺寸与走线长度！

---

六、总结

SRAM作为计算系统的速度核心，其6T结构在纳米时代仍不可替代。掌握晶体管级工作原理（特别是读写时序交互）是优化缓存性能的关键。随着MRAM/ReRAM等技术的商用落地，未来十年将形成 “SRAM+非易失存储” 的异构集成架构，持续推动算力革命。
