首先需要明确：LM2596S-5.0 并非 LDO 线性稳压模块，而是降压型 DC-DC 开关稳压器 （Buck Converter）——LDO 是通过线性调整实现稳压（效率低、噪声小），而 LM2596S-5.0 是通过高频 PWM 开关实现降压（效率高、带载能力强），二者属于不同类型的电源芯片。

一、LM2596S-5.0 芯片核心定位

LM2596S-5.0 是 TI（德州仪器）推出的低成本、高集成度降压 DC-DC 芯片，属于 LM2596 系列的 “固定 5V 输出版本”，核心用于将宽范围的直流输入电压（如车载 12V、工业 24V）转换为稳定的 5V 直流输出，是消费电子、工业设备中常用的大电流电源方案。

二、LM2596S-5.0 的核心特性

1. 输入 / 输出参数：

   • 输入电压范围：4.5V ~ 40V（兼容 12V/24V 等常见电源）；
   • 固定输出电压：5V（精度 ±2%）；
   • 最大持续输出电流：2A（需配合散热设计，超过 1A 建议铺铜散热）。

2. 效率与开关特性：

   • 开关频率：固定 150kHz（高频开关便于外围滤波设计，减少电感 / 电容体积）；
   • 转换效率：典型值 85%（大电流场景下远优于 LDO，如 2A 输出时，LDO 效率仅约 40%，而它能保持 80% 以上）。

3. 保护功能：

   • 过流保护：输出电流超过 2.5A 时，内部开关管关断；
   • 热关断保护：芯片结温超过 150℃时自动关断，降温后恢复工作；
   • 欠压锁定：输入电压低于 4.5V 时，芯片停止工作（避免低压损坏）。

三、LM2596S-5.0 的引脚功能（5 引脚封装）

LM2596S-5.0 为 5 引脚封装（TO-263/TO-220），各引脚功能及高速 PCB 设计注意事项如下：

引脚编号	引脚名	功能说明	高速 PCB 设计要点
1	Vin	电源输入脚，接收 4.5~40V 直流电压	输入脚旁需并联 “电解电容（如 470μF）+ 陶瓷电容（如 100nF）”，电容紧贴引脚（走线≤3mm），滤除输入噪声
2	GND	芯片电位基准，电源 / 信号回路的公共地	采用低阻抗接地（铺地铜皮），与功率回路的地直接连通，避免地电位差
3	Feedback	输出电压采样脚，内部已集成分压电阻（固定 5V 输出），直接接输出端即可	采样线短而直（≤5mm），直接连接到 5V 输出端，避免与 Switch 引脚（开关节点）平行
4	Switch	内部功率 MOSFET 的漏极输出脚，是高频开关节点（150kHz），向电感传输能量	此脚到电感的走线需短、粗、直（铜皮≥2mm），开关节点的铜皮面积尽量小（减少辐射）
5	Enable	使能脚：高电平（>1.2V）工作，低电平（<0.8V）待机；内部默认上拉，可悬空	若需控制，此脚走线远离 Switch 节点，避免开关噪声干扰使能信号

四、LM2596S-5.0 与 LDO 的核心区别（纠正 “LDO” 混淆）

对比维度	LM2596S-5.0（DC-DC 开关稳压器）	LDO 线性稳压器（如 AMS1117-5.0）
稳压原理	高频 PWM 开关 + 电感储能降压	线性调整管分压稳压
效率	高（80%~85%）	低（= 输出电压 / 输入电压，如 12V 转 5V 时仅 41%）
发热	小（效率高）	大（大电流下易过热）
带载能力	强（最大 2A）	弱（最大 1A，需散热）
输出噪声	有开关噪声（需滤波）	噪声小（适合敏感电路）
外围元件	需电感、续流二极管（如 L1、D1）	仅需滤波电容

五、高速 PCB 设计中 LM2596S-5.0 的关键要点

1. 功率回路最小化：Vin→Switch→L1→续流二极管→GND 的功率回路需最短、最粗（铜皮≥2mm），环路面积≤1cm²—— 减少开关噪声辐射、降低压降。

2. 开关节点（Switch 脚）处理：Switch 脚是高频噪声源（150kHz），此脚到电感的走线需短，且周围避免走敏感信号线（如 Feedback、控制信号），可铺地铜皮隔离。

3. 滤波电容布局：输入侧（Vin）的电解电容 + 陶瓷电容、输出侧的滤波电容，均需紧贴对应引脚，接地端直接连地平面（避免长走线引入寄生电感）。

4. 散热设计：输出电流≥1A 时，芯片的 TO-220 封装需铺散热铜皮（面积≥2cm²），并通过过孔连接到地平面，增强散热能力。

总结：LM2596S-5.0 是高性价比的降压 DC-DC 芯片（非 LDO），适合大电流、宽输入的 5V 供电场景；在高速 PCB 设计中，核心是 “压缩功率回路、抑制开关噪声、优化滤波 / 散热”，以保证电源稳定性与 EMC 合规性。

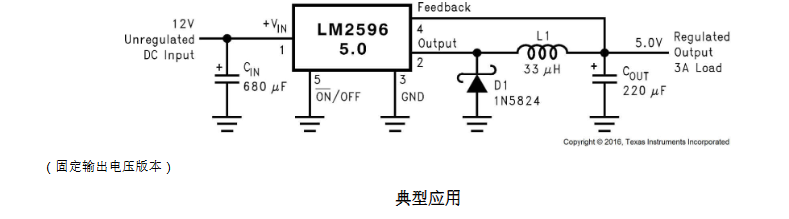

这个电路是LM2596-5.0 的固定 5V 输出降压 DC-DC 典型应用电路，核心功能是将 12V 非稳压直流输入转换为稳定的 5V 直流输出，属于高效的开关电源方案，以下是详细解析：

六、电路整体功能

该电路通过 LM2596-5.0（固定输出 5V 的降压 DC-DC 芯片）的高频 PWM 开关控制，配合电感、续流二极管等元件，将 12V 的非稳压直流输入，转换为负载可用的稳定 5V 直流输出，适用于需要中大功率 5V 供电的场景（最大输出 2A）。

七、各部分元件与功能解析

1. 输入模块（12V 非稳压输入侧）

• Unregulated DC Input：12V 非稳压直流输入端口（如车载电源、适配器输出）；
• (C_{IN}（680μF 电容）：输入滤波电容，作用是滤除输入电源的低频纹波与噪声，稳定芯片的+VIN引脚电压，避免输入电压波动影响芯片的转换稳定性。

2. 核心芯片（LM2596-5.0）

LM2596-5.0 是固定 5V 输出的降压 DC-DC 芯片，各引脚功能（对应图中连接）：

• +VIN（引脚 1）：接收 12V 输入电压，是芯片的电源输入端口；
• Output（引脚 2）：芯片内部功率开关管的输出端（高频开关节点），向电感传递能量；
• GND（引脚 3）：芯片的电位基准，是电源、信号回路的公共地；
• Feedback（引脚 4）：输出电压采样脚（固定输出版本，内部已集成分压电阻），直接连接 5V 输出端，通过反馈调节芯片的 PWM 占空比，保证输出稳定在 5V；
• ON/OFF（引脚 5）：使能脚（图中接 GND，实际应为高电平使能，此处可能是标注简化），高电平（>1.2V）时芯片工作，低电平（<0.8V）时待机。

3. 储能与续流模块（降压核心）

• ( L_1（33μH 电感）：储能元件，核心作用是 **“储存 - 释放能量”**：
  • 芯片内部开关管导通时：12V 输入通过开关管向 L1 充电，L1 储存磁能；
  • 芯片内部开关管关断时：L1 的电流无法突变，通过续流二极管释放储存的能量，向输出端供电。
• ( D_1（1N5824 肖特基二极管）：续流二极管，作用是为电感电流提供回路：开关管关断时，L1 的电流通过 D1 形成回路，避免电感电流中断产生高压尖峰损坏芯片；肖特基二极管的低正向压降（≈0.3V）能减少续流损耗，提升电路效率。

4. 输出模块（5V 稳定输出侧）

• (C_{OUT}（220μF 电容）：输出滤波电容，作用是滤除输出电压的 PWM 纹波，使 5V 输出更平稳，保证负载（如单片机、传感器）的供电精度；
• Regulated 5.0V Output：稳定的 5V 直流输出端口，连接外部负载。

八、电路工作原理

LM2596-5.0 通过高频 PWM 开关控制实现降压：

1. 开关管导通阶段：芯片内部功率开关管导通，12V 输入电压通过Output脚流向 L1，L1 储存磁能（电流线性上升）；
2. 开关管关断阶段：芯片内部功率开关管关断，L1 通过 D1 续流，将储存的能量释放到输出端；
3. 反馈稳压阶段：Feedback脚采样 5V 输出电压，若输出偏离 5V，芯片自动调整开关管的导通时间（PWM 占空比），保证输出电压稳定。

九、电路特点

• 高效率：开关电源架构（效率约 85%），远高于 LDO 线性稳压器（12V 转 5V 时 LDO 效率仅 41%）；
• 大带载能力：最大输出电流 2A，适合中功率负载；
• 元件精简：外围仅需电容、电感、二极管，成本低、易实现。
