CST软件如何用E场计算Loss损耗密度 --- SAR计算加速技巧
·
之前写过一期SAR仿真，SAR仿真需要Power loss density监视器。
最后也提到了可以只定义E场监视器，再提取Power loss density。这期我们看一下这个小技巧。

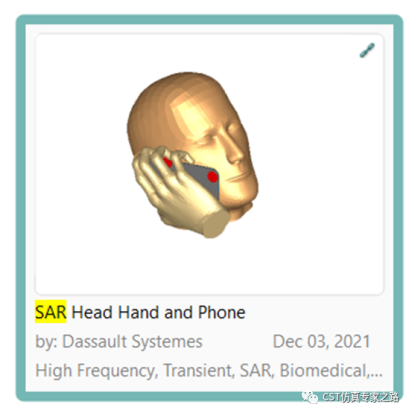

用同样的自带模型，

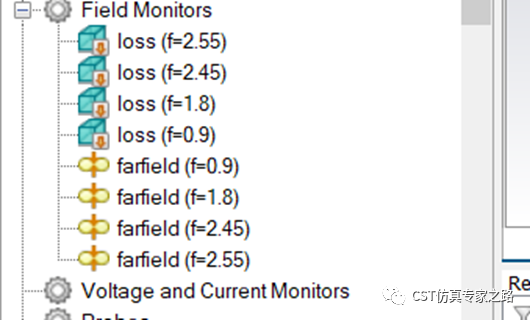

模型本身自带损耗监视器：

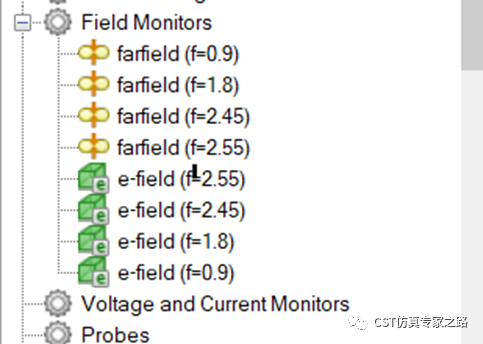

我们将loss都改成E：

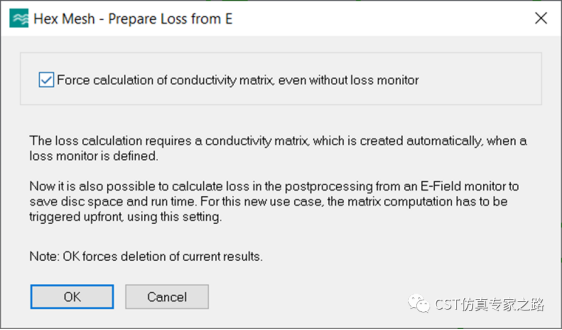

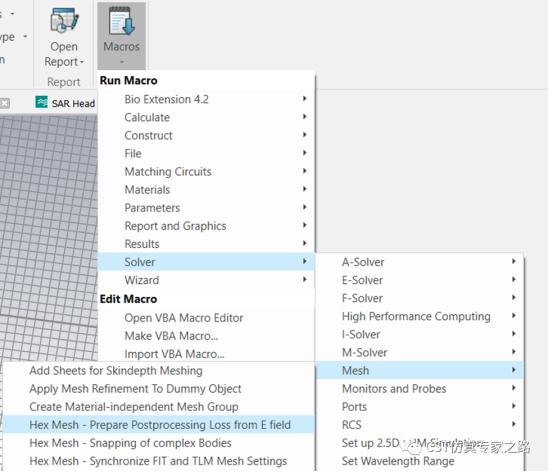

并且仿真之前运行宏：

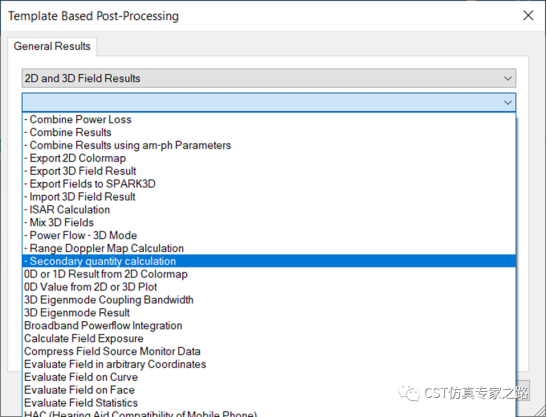

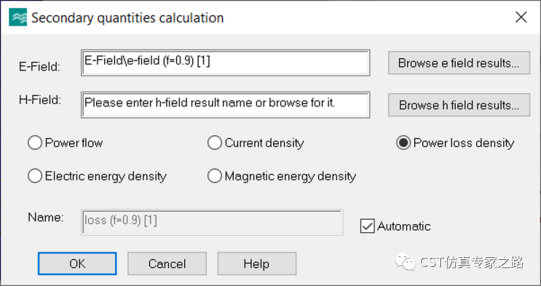

然后仿真时间就会快一点，结果数据也会少一些。仿真结束后，后处理提取二级量：

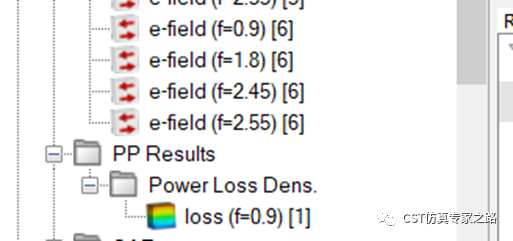

Evaluate后处理，这样又得到了power loss density：

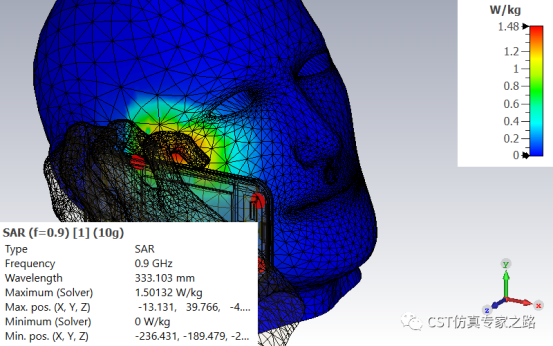

然后正常提取SAR即可。
对比两个方法计算完SAR后的数据量：

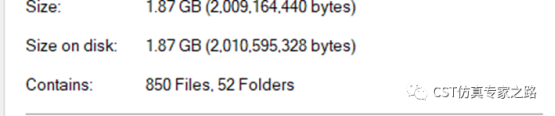

Loss：

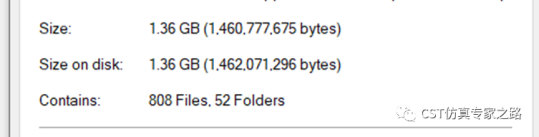

E：
小结：
1. E场提取损耗场需要前处理macro和后处理。
2. 该方法能够部分加速SAR计算（仿真部分），更主要的SAR加速技巧是sub-volume，就是部分区域定义监视器。

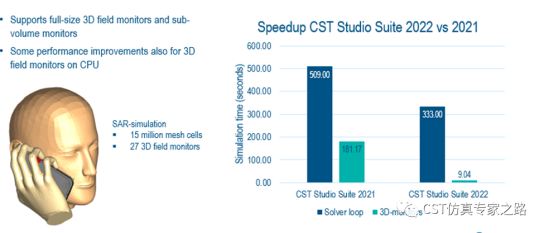

3. 2022版本中，场监视器可用GPU加速，SAR计算效率更高，所以该方法提速不再明显。
