在半导体制造中，工艺波动导致的参数偏差是影响芯片良率和性能的关键挑战。Trim技术作为后道测试的核心环节，通过动态校准将芯片参数拉回设计轨道。本文将系统解析Trim的技术原理、实现方式及在量产测试中的应用。

1. 工艺补偿机制

• 半导体制造中的线宽偏差、掺杂不均等问题会导致基准电压、振荡频率等关键参数偏移（如±5%的带隙电压偏差）。Trim通过熔丝熔断、寄存器写入或激光修调等方式，调整内部电阻/电容网络，实现±0.1%甚至更高精度的校准。
• 案例：某电源管理IC通过Trim将Vref精度从±0.8%提升至±0.2%。

    2.多功能集成与成本优化

• 通过Trim单芯片可衍生多规格型号（如LDO输出1.8V/2.5V/3.3V），避免多款芯片的设计成本。

1. 物理Trim（不可逆）

• 激光修调：高能激光切割薄膜电阻（精度0.01%），适用于射频芯片频率校准，但设备成本超百万美元。
• 熔丝技术：大电流烧断金属/多晶硅连线（如存储芯片坏块修复），需注意熔丝残留电阻对高频信号的影响。熔丝是通过大电流烧断连线，使其变为开路；反熔丝则是通过高压击穿，使其变为导电路径。

     2.电学Trim（可编程）

• EEPROM修调：MOS开关矩阵控制电阻网络，支持动态调整（如温度漂移补偿），但增加5-10%芯片面积。
• OTP技术：OTP 技术是一种一次性编程的电学 Trim 方法。它通过齐纳击穿（Zener Zap）或多晶硅熔丝（Poly Fuse）等方式实现。OTP 技术适用于低成本芯片的时钟校准等场景，例如消费类 MCU。与传统熔丝技术相比，OTP 技术具有更高的灵活性和可靠。

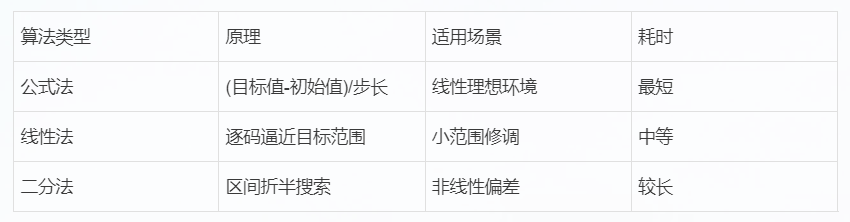

1. 经典方法对比

代码示例：C++模拟的二分法Trim算法，通过32码表将1.5-2.5V电压校准至±20mV误差带。

1. 智能优化趋势

• 预测性算法：基于历史数据建立Trim Code预测模型，某DC-DC芯片测试时间减少61.8%。
• 正交实验设计：解决多参数耦合问题，如同时校准带隙电压与振荡频率时采用DOE方法。

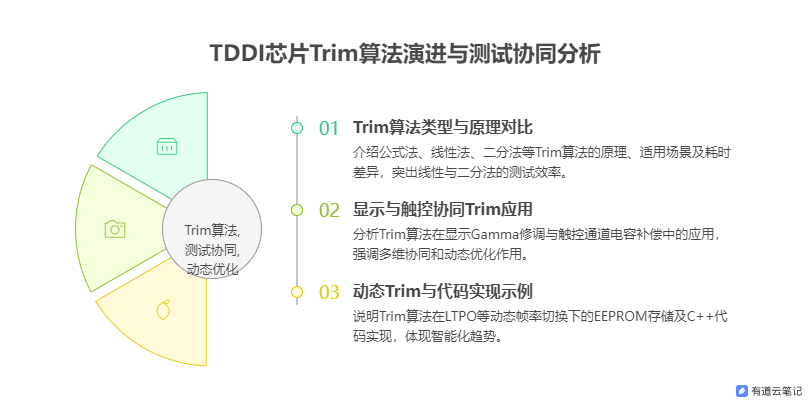

在触控显示驱动芯片（TDDI）测试中，Trim需兼顾：

1. 显示校准：Gamma电压修调（全白/全黑画面下的源极驱动一致性）。
2. 触控补偿：触控通道电容值（Cx）修调，降低显示噪声对触控SNR的影响。
3. 动态协调：通过EEPROM存储不同刷新率下的最佳Trim值，实现LTPO动态帧率切换。

1. 3D堆叠芯片：如硅光芯片采用双面晶圆Trim，顶面电学探针与底面光学I/O同步校准。
2. 7nm以下工艺：原子级工艺波动要求Trim精度达纳米级，激光修调与数字Trim结合成为趋势。

从传统熔丝烧写到AI驱动的预测性Trim，这项"芯片微整形术"持续推动着半导体性能边界。未来随着chiplet技术普及，跨die参数协同修调将成为新的技术高地。
