在安防摄像头系统中，电机驱动和IR-CUT（红外切换）控制是关键功能，而GC2804芯片，凭借其集成的达林顿阵列和H桥驱动，为这些功能提供了高效、可靠的解决方案。

芯片概述

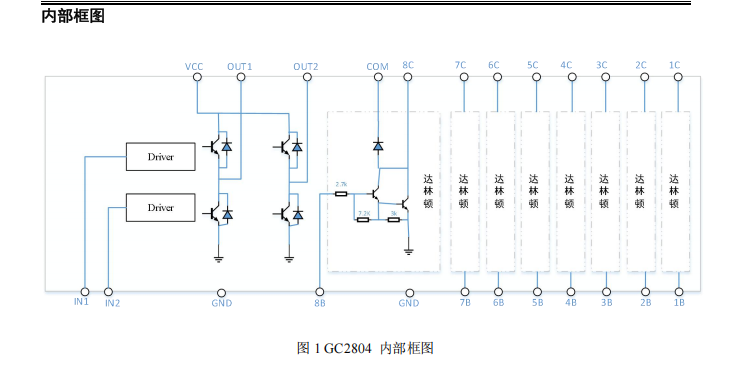

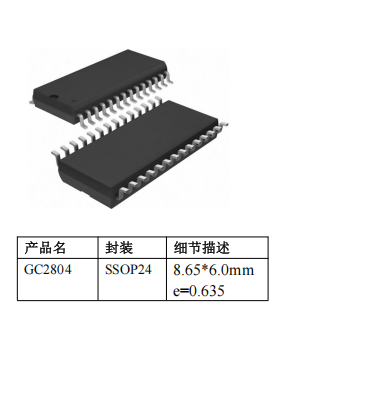

GC2804是GC2803的升级版本，内部集成了8个NPN达林顿晶体管和一路12V的H桥驱动。达林顿阵列适用于高压步进电机驱动，而H桥驱动则用于IR-CUT控制。该芯片专为安防摄像头系统设计，采用SSOP24封装，尺寸为8.65×6.0mm，适合紧凑型设计。

芯片特性

• 达林顿阵列：8通道NPN达林顿管，最高工作电压50V，耐压80V，最大工作电流500mA。

• H桥驱动：支持PWM输入模式，工作电压最高15V，持续电流0.1A，峰值电流0.3A。

• 工作温度范围：-40℃~100℃，结温范围-40℃~150℃。

• 静电保护：±2000V（人体模式）。

• 最大功耗：1200mW。

•

电气参数

• 达林顿阵列：

  • 输出漏电流：在50V输出电压和85℃环境下，漏电流不超过100μA。

  • 集电极发射极饱和：电压在不同电流条件下，饱和电压范围为0.9V~2.6V。

  • 输入电流：在3.85V输入电压下，输入电流范围为0.93mA~1.35mA。

  • 开启延迟时间：不超过100ns，关断延迟时间不超过200ns。

• H桥驱动：

  • 上+下臂桥导通电阻：11Ω。

  • 关断态漏电流：-200nA~200nA。

  • 输入逻辑迟滞：0.2V。

  • 输入低电流：-5μA~5μA，输入高电流：100μA。

应用场景

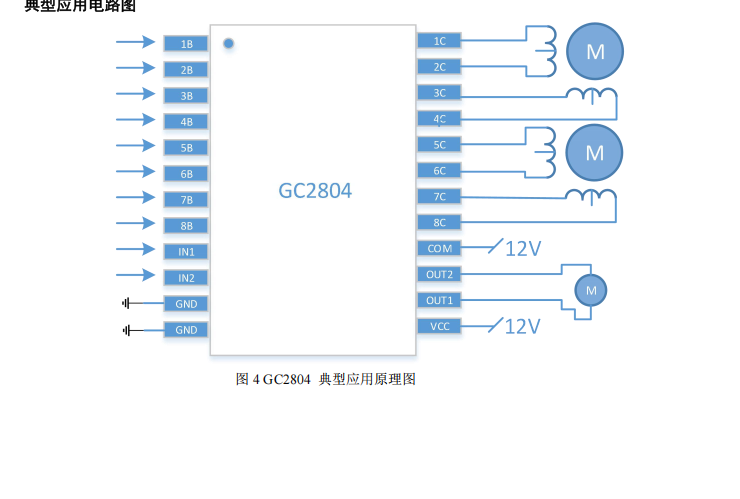

GC2804主要应用于安防摄像头系统，其H桥驱动部分可用于控制IR-CUT切换，而达林顿阵列则可用于驱动步进电机。典型应用电路图展示了其在实际应用中的连接方式，通过合理的电路设计，可以实现对摄像头的精确控制。

H桥功能描述

H桥驱动部分支持PWM输入模式，控制真值表如下：

• IN1=0，IN2=0：待机休眠态。

• IN1=0，IN2=1：反向。

• IN1=1，IN2=0：正向。

• IN1=1，IN2=1：刹车。

结语

GC2804凭借其集成的达林顿阵列和H桥驱动，为安防摄像头系统提供了高效、可靠的解决方案。其优异的电气性能和紧凑的封装形式，使其成为安防领域理想的选择。
