凌晨三点钟的冷水机组房，设备轰鸣声中闪烁着PLC运行指示灯。手指划过TP1200触摸屏的瞬间，压缩机启动电流曲线在屏幕上划出漂亮的爬坡轨迹——这就是工业冷水机组控制程序设计的魅力时刻。

压缩机控制从来都不是简单的启停开关。在S7-1200的SCL代码里，我们给压缩机构建了三段式启动逻辑：

FUNCTION_BLOCK Compressor_Control
VAR_INPUT
    Temp_Actual: REAL;   // 当前水温
    Temp_Setpoint: REAL; // 设定水温
    Pressure_High: BOOL; // 高压保护信号
END_VAR
VAR_OUTPUT
    Comp_Run: BOOL;      // 压缩机运行信号
    Load_Stage: INT;     // 负载阶段
END_VAR

IF NOT Pressure_High THEN
    CASE Load_Stage OF
        0: // 待机阶段
            IF Temp_Actual > (Temp_Setpoint + 2.0) THEN
                Load_Stage := 1;
                TON_Start(IN:=TRUE);
            END_IF;

        1: // 软启动阶段
            IF TON_Start.Q THEN
                Comp_Run := TRUE;
                Load_Stage := 2;
                PID_Control.Enable := TRUE;
            END_IF;

        2: // 全负荷运行
            IF Temp_Actual < (Temp_Setpoint - 1.5) THEN
                Load_Stage := 3;
                TOF_Stop(IN:=TRUE);
            END_IF;

        3: // 渐进停机
            IF TOF_Stop.Q THEN
                Comp_Run := FALSE;
                Load_Stage := 0;
                PID_Control.Enable := FALSE;
            END_IF;
    END_CASE;
END_IF;

这段代码藏着几个魔鬼细节：TON和TOF定时器防止压缩机频繁启停，温度设定值设置2℃的缓冲带避免震荡。注意PID是在第二阶段才启用的——就像老司机开车，先踩油门再调方向，避免冷机启动时的控制失调。

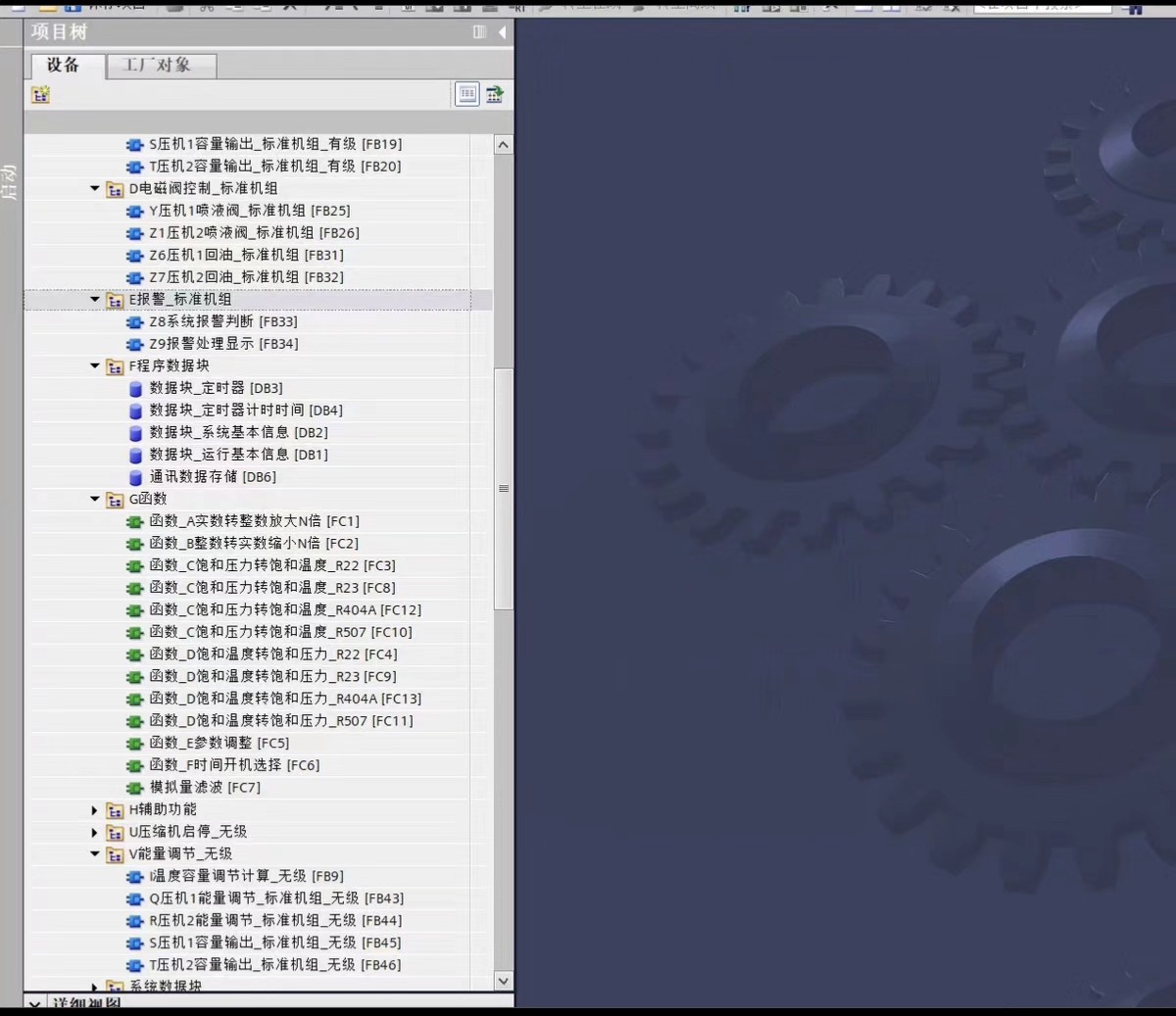

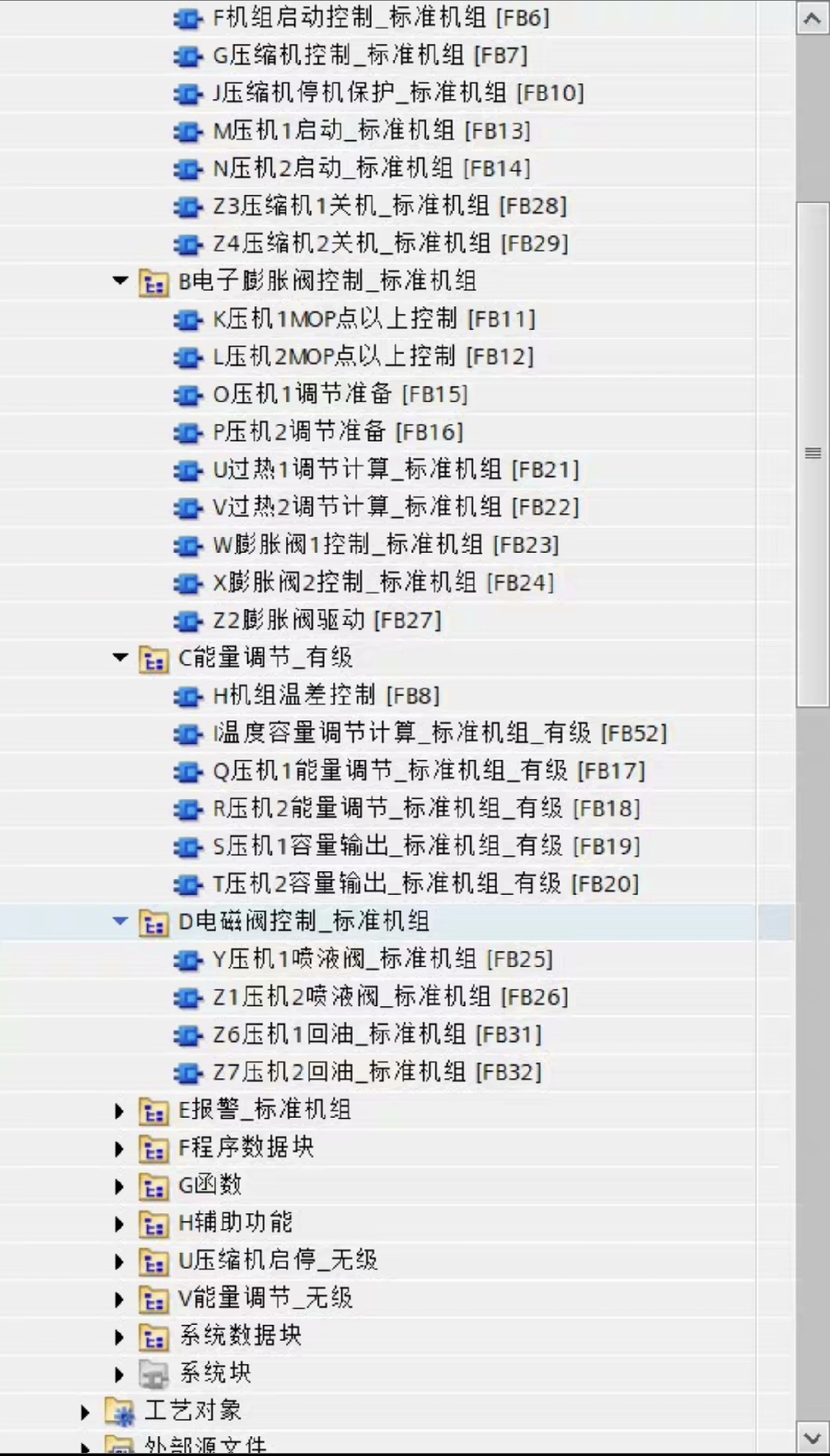

工业冷水机控制程序西门子1200plc含压缩机，电子膨胀阀控制策略，饱和温度计算公式

电子膨胀阀的控制更有意思。我们团队尝试过三种算法，最终选择了模糊PID混合控制。核心代码段里藏着温度变化率的微分陷阱：

EV_Valve_PID: PID_Compact;
CurrentPosition := EV_Valve_PID.Control(
    Setpoint := Superheat_Set,
    Input := Superheat_Actual,
    ErrorDeadBand := 0.5, // 死区设置
    CycleTime := T#1s);

// 模糊修正环节
IF ABS(Superheat_Actual - Superheat_Set) > 3.0 THEN
    EV_Valve_PID.Kp := 2.5;
    EV_Valve_PID.Ti := T#20s;
ELSE
    EV_Valve_PID.Kp := 1.2 + (0.3 * Rate_Change);
    EV_Valve_PID.Ti := T#40s - (Rate_Change * T#5s);
END_IF;

这里的Rate_Change是经过移动平均滤波后的温度变化率。当系统偏离设定值较大时切换为强P弱I模式，小偏差时则根据变化速率动态调整参数——就像老中医把脉，根据脉象随时调整药方剂量。

饱和温度计算是制冷系统的命门。教科书里的安托万方程在PLC里跑起来太吃力，我们最终采用分段线性化处理：

FUNCTION Saturation_Temp : REAL
VAR_INPUT
    Pressure: REAL; // 压力值(kPa)
END_VAR
VAR
    Index: INT;
END_VAR

CASE Pressure OF
    200..300:
        Saturation_Temp := 0.15 * Pressure - 28.5;
    301..450:
        Saturation_Temp := 0.12 * Pressure - 22.8;
    451..600:
        Saturation_Temp := 0.09 * Pressure - 15.3;
    ELSE
        Saturation_Temp := 0.0;
END_CASE;

这个简化算法比查表法节省了70%的运算时间，虽然牺牲了0.5℃的精度，但在工业现场完全够用。就像木匠不用游标卡尺而用指宽丈量，实用才是硬道理。

凌晨四点的调试车间，当看到电子膨胀阀的阀芯位置曲线与压缩机电流波动完美契合时，突然明白控制程序不是冰冷的代码堆砌——那是用二进制语言谱写的机电协奏曲。每个IF条件里都藏着防止喘振的保护逻辑，每个PID参数都带着防止液击的温柔考量。
