一、基本介绍

项目:智能扫地机器人的设计与实现
项目编号：mcuclub-dz-1108
单片机类型：STM32F103C8T6
具体功能：
从机：
1、通过语音识别控制干托、湿托、扫地的清洁模式（干托、湿托用一个电机，扫地用另一个电机）；
2、监测到距离障碍物小于最小值自动控制小车停止运行；
3、监测到湿度小于最小值在湿托打开加湿(开启水泵)，监测到湿度大于最大值关闭加湿；
4、通过按键切换设置阈值、切换清洁模式、启动车辆运行；
5、通过OLED显示距离、湿度和当前清洁模式；

二、资料总览

实物资料

三、32单片机部分资料展示

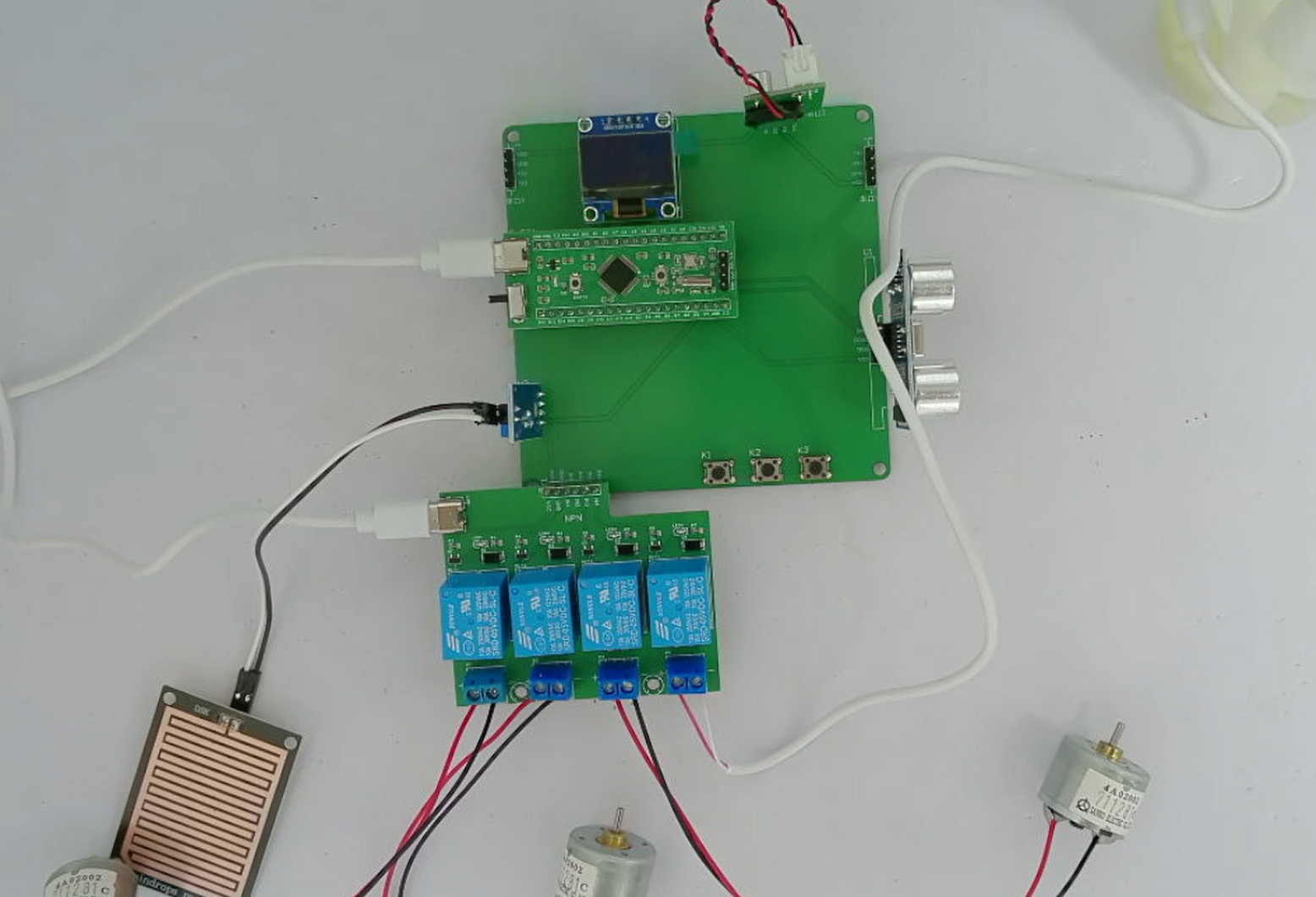

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

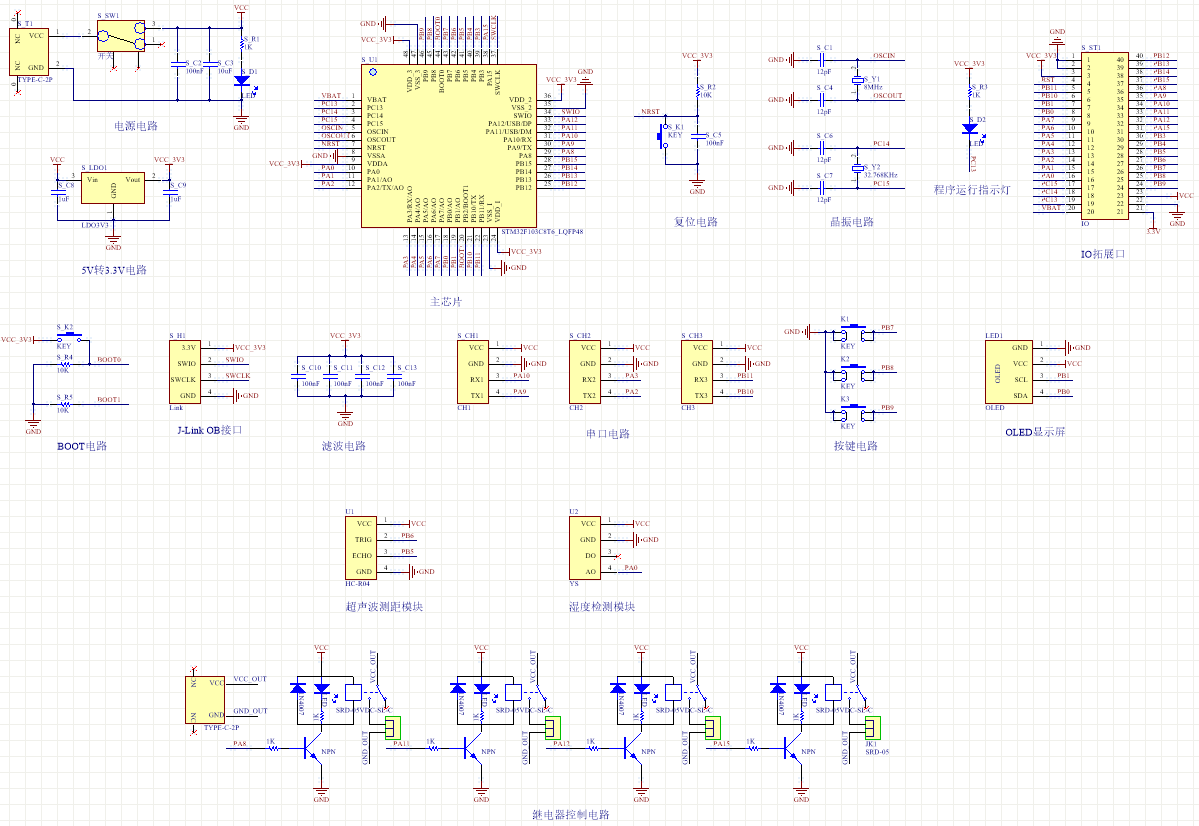

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

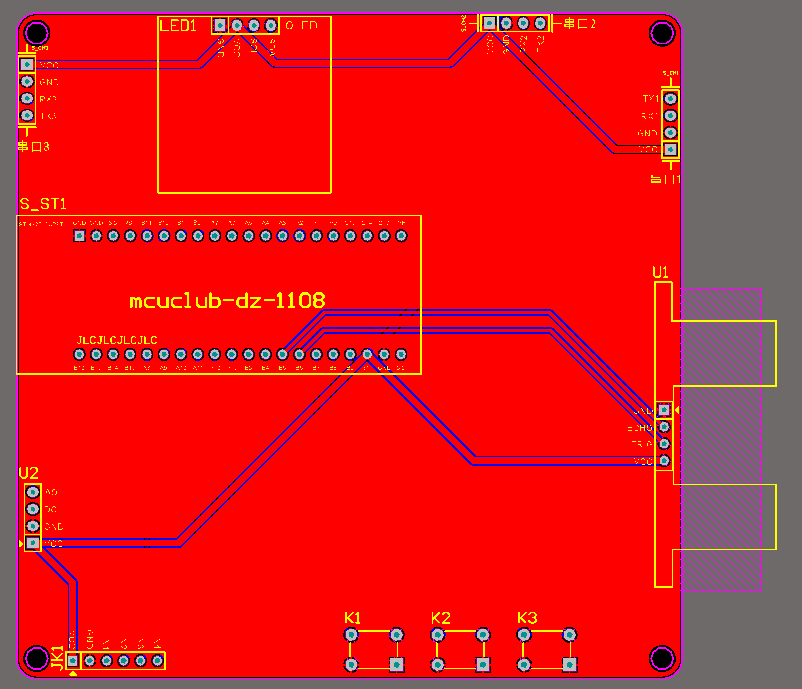

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

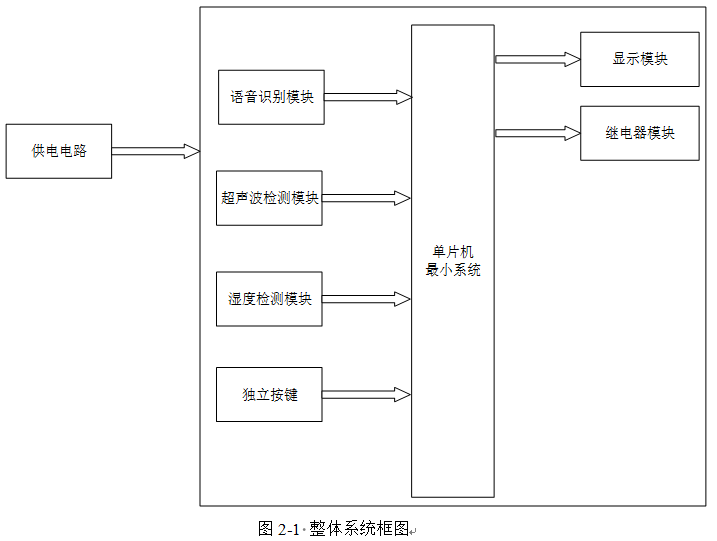

四、系统框图

绘制软件：VISIO
此次设计是基于STM32F103C8T6单片机的基于STM32的智能扫地机器人设计；该设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;
输入又可以分为五部分：第一部分是语音识别检测模块，通过语音识别模块可以控制干拖，湿拖，扫地和启停；第二部分是超声波监测模块，通过此模块可以监测当前的距离值；第三部分是湿度检测模块，由此模块可以检测当前环境的湿度。第四部分是按键模块，通过按键可以设置阈值以及切换模块和控制启停；第五部分是供电电路，主要是用来对整个系统进行供电；
输出主要可以分为两个部分：第一部分是显示部分，显示当前距离，湿度和不同的模式，以及启停的状态。第二部分是继电器模块：通过继电器模块进行干拖、加湿、扫地以及车辆的运行；

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

///**********************************
//函数名：处理函数
//传参值：无
//返回值：无
//**********************************/
void Manage_Function(void)
{
	if(display_num == 0)									//测量界面
	{
		if(flag_begin == 1)									//开始驾驶 距离小于最小值关闭电机
		{
			if(dist_value < dist_min)
			{
				RELAY_DJ = 0;
			}
			else															//否则打开电机
			{
				RELAY_DJ = 1;
			}
		}
