青岛国数微电子有限公司（以下简称“国数微”）推出的DT-SDR9029系列芯片是一款高度集成、灵活可配的国产化射频芯片，可以实现ADRV9009、9025、9026、9029的国产替代，全面覆盖70MHz~7000MHz载波频率，集成完整的信号链与数字信号处理功能，可满足大规模移动通信、卫星通信、高端专网等多场景硬件开发需求。DT-SDR9029系列芯片的2T2R型号为DT-SDR9029D-I，4T4R型号为DT-SDR9029Q-I。

一、芯片基础参数介绍

以4发4收（4T4R）架构的DT-SDR9029Q-I为例，该芯片集成度高、频段覆盖宽、通道扩展能力强，可大幅简化系统硬件设计。其核心规格参数如下表所示，并针对每项参数给出技术解读：

核心参数	DT-SDR9029Q-I (4T4R)	技术解读
通道配置	4路发射通道（Tx） + 4路接收通道（Rx） + 1路观测接收通道（ORx）	得益于高度集成的SoC架构设计，在单芯片内实现了4发4收1观测的多通道配置，满足大规模MIMO等多通道系统需求。
载波频率范围	70 MHz ~ 7000 MHz	宽带射频前端与多路PLL频率合成架构使芯片覆盖70 MHz–7 GHz超宽频率范围，能够适配不同通信标准和频段需求。
接收通道最大带宽	200 MHz	依托高速ADC和宽带模拟基带电路设计，每路接收通道支持高达200 MHz的即时信号带宽，可满足5G等宽带信号接收要求。
发射通道最大带宽	200 MHz	采用高速DAC和多级插值滤波架构，每路发射通道支持200 MHz信号带宽，保证大容量数据的发送能力。
发射通道最大合成带宽	400 MHz	得益于宽带模拟链路和灵活数字预处理，单通道可实现最高400 MHz的合成带宽，支持载波聚合等多载波同时发射场景。
观测接收通道最大带宽	400 MHz（支持DPD瞬时带宽）	为数字预失真反馈设计的ORx通道采用高采样率ADC和宽带前端，支持高达400 MHz瞬时带宽，以捕获功放输出的宽带信号用于DPD校正。
高速数字接口	JESD204B/C，4收 + 4发，单通道最高24.33 Gbps	得益于高速SerDes接口设计，芯片通过JESD204B/C标准实现基带数据高速收发，每条通道支持最高24.33 Gbps速率。
集成核心模块	数字预失真（DPD）引擎、多级峰均比削峰（CFR）引擎、IQ不平衡校正等	片内集成DPD预失真和CFR削峰等硬件加速模块，在射频前端实时完成功放线性化和信号校正，大幅减轻基带处理负担。
误差矢量幅度（EVM）	0.16%（20 MHz 5G NR，LO=800 MHz）；0.24%（100 MHz 5G NR，LO=800 MHz）	凭借高线性度射频链路设计和校准算法优化，芯片实现了低EVM，远优于5G基站对高阶调制的指标要求。
封装规格	400 pin ED-FCCSP BGA，14 mm × 14 mm	采用400引脚14×14 mm BGA封装，高引脚数满足多路高速接口和电源引出的需求，小型封装实现高集成度同时兼顾散热与信号完整性。
控制接口	标准SPI串行端口	提供标准SPI接口用于芯片配置和控制，实现与主控设备的便捷连接，降低系统设计复杂度。
工作模式	支持TDD/FDD双工	灵活的收发架构设计可兼容时分双工和频分双工两种模式，适配不同通信系统上下行配置要求。
工作温度范围	–40 ℃ ~ +85 ℃（工业级）	符合工业级器件标准设计，确保芯片在–40~+85 ℃环境温度下长期可靠运行，适应严苛户外环境。

上述参数得益于芯片的先进架构和电路设计，使DT-SDR9029Q-I在多通道收发、高频段范围、宽频带应用等方面均达到业界领先水平。在实际应用中，这些指标意味着用户可以用一颗芯片实现过去由多颗器件才能完成的功能，极大简化系统设计并提高性能可靠性。

二、芯片架构与信号链详述

DT-SDR9029Q-I采用高集成度的零中频架构，在一颗芯片内实现完整的射频收发信号链，如图1所示。

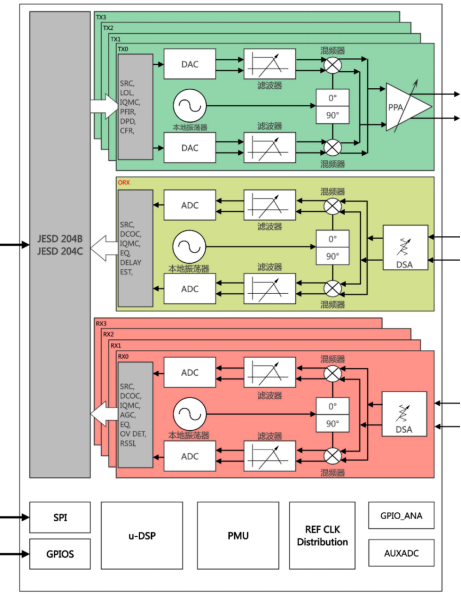

图1 DT-SDR9029 芯片框图

芯片内部共集成9条信号链路，包括4路接收（Rx）、4路发射（Tx）以及1路观测接收（ORx）通道，每条通道均配备完善的模拟和数字信号处理模块。芯片内置3个独立的锁相环（PLL）频率合成器，分别产生供Rx/Tx/ORx使用的本振信号，另有1个主时钟合成器生成ADC/DAC采样时钟和高速接口参考时钟，实现多通道下各路径信号的同步和隔离。

接收链路： 每个Rx通道包含可编程增益控制、I/Q正交下变频、跨阻放大器（TIA）、可调宽带低通滤波器以及高速模数转换器（ADC）等完整模拟前端，以及数字增益控制、多级抽取滤波和自适应校正模块等数字前端。模拟前端提供低噪声和高线性度，使信号下变频后保持高保真度；数字前端实现直流偏移校正（DCOC）、I/Q不平衡校正（IQMC）等功能，最终将接收数据按照配置的格式封装，通过高速JESD204B/C接口传输至基带处理器。

发射链路： 每个Tx通道包含高速数字接口接收来自基带的数据并解帧，然后经数字信号处理链依次执行多级CFR峰值抑制、DPD预失真处理和多级可配置插值滤波，以及数字增益控制、I/Q失衡校正和本振泄漏校正，最后送入高速数模转换器（DAC）进行射频信号合成。射频输出经过模拟低通滤波和正交上变频产生射频信号，并由片内数控增益放大模块调整输出功率，以驱动后级功放。整个Tx链路高度集成，使发射信号在芯片内完成线性化和滤波处理后再输出，大大减少外部电路需求。

观测链路： ORx通道架构与Rx类似，主要用于采样监测功放输出信号。ORx通道支持高达400 MHz的宽带反馈，能够满足DPD算法对宽带观测信号的需求。通过ORx通道将功放输出反馈给芯片内部的DPD引擎，可实时校正功放的非线性失真，确保发射信号的线性度。

DPD引擎：DT-SDR9029Q-I内置专用的数字预失真（DPD）引擎，这是一个面向功放线性化的硬件加速模块。DPD引擎在芯片内以极低功耗运行，可对多路功放输出同时进行实时线性化校正，使芯片能够直接驱动高效率功放而保持低失真输出。这一硬件预失真方案相比传统由基带FPGA实现的方式，大幅降低了对基带处理器运算性能和高速接口带宽的依赖。

综上所述，DT-SDR9029Q-I通过高度集成的零中频架构，将射频前端、电源管理、数字信号处理和自适应校准有机结合。这样的架构设计使得用户在搭建无线收发系统时，无需额外增加复杂的校准电路或高性能FPGA逻辑，从而显著减少开发难度和硬件成本。

三、系统关键性能指标解析

DT-SDR9029Q-I在核心性能指标上取得优异表现，以下选取频率合成器相位噪声和Rx通道参数两个关键指标进行详细介绍。

超低相位噪声的频率合成器：芯片内部集成的频率合成器在所有工作频段都实现了低相位噪声。例如在3.8 GHz载波处，相位噪声达到了约–113 dBc/Hz@100 kHz频偏、–120 dBc/Hz@1 MHz频偏，典型PLL带宽设置下积分相位噪声达到0.2°RMS。如此出色的本振纯度得益于优化设计的片上VCO提供了低相位抖动的振荡源；也得益于Rx、Tx、ORx使用独立本振，各通道互不干扰，避免了单一PLL驱动多路时的串扰。这些设计策略共同作用，使DT-SDR9029Q-I的本振相噪指标达到当前领先水平。PLL回路还实现了极精细的频率步进（0.03 Hz），保证了载波频率调谐的精准度。超低的相位噪声和抖动水平确保了多通道系统中各发射载波的相位同步以及高阶调制信号的低误码率，对于大规模MIMO基站的相干合成和卫星通信中的窄带信号传输至关重要。

高性能的接收通道：接收通道的模数转换器在高速采样的同时实现了超过85 dB的无杂散动态范围（SFDR）。在典型增益设置下，SDR9029Q-I不加外部LNA即可实现14–16 dB的接收通道噪声系数（0dB RX衰减下），同时最大输入信号功率达-11 dBm@800MHz本振，能够满足弱信号和强信号的接收条件。观测通道ORx在针对高功率功放输出优化时，最大输入信号功率达-10.5 dBm@800MHz本振，SFDR约65 dB，足以保证执行数字预失真采样时的信号准确。指标均经过实测验证，能够确保芯片在复杂电磁环境下依然能够可靠接收微弱信号和强信号而不失真。

除了以上指标，DT-SDR9029Q-I在发射信号保真度方面同样表现突出。典型5G NR信号下发射EVM低至0.16%（20MHz带宽），100MHz带宽信号下EVM在0.24%~0.4%之间。邻道泄漏比（ACLR）达到-59 ~ -61 dB（20MHz带宽），带内噪底达-155 dBFS/Hz，各项指标均归功于芯片卓越的设计和全面的数字校正功能。这些性能优势综合在一起，使得系统设计者可以在更宽松的射频条件下满足标准规范，减少对外部滤波器和校准环路的依赖，提高系统整体性能和稳定性。

四、接口与物理资源描述

高速数字接口（JESD204）设计： DT-SDR9029Q-I采用符合JESD204B/C标准的高速串行数据接口，用于芯片与基带处理器（FPGA/ASIC）之间的数据传输。芯片提供4条发射通道和4条接收通道，单通道速率最高可达24.33 Gbps。如此高带宽的接口设计可满足每通道200 MHz以上信号带宽的数据吞吐需求。在TDD应用场景下，观测接收ORx通道的接口可与Rx通道共享通道资源（Link Sharing模式），也可独立使用专用通道（Non-Link Sharing模式），设计者可根据需求灵活配置ORx的数据回传方式。高速JESD接口的组帧和对齐机制经过优化，能够保证多路数据稳定、低延迟传输，为系统的实时通信提供了可靠保障。

电源供电架构与上电时序： 为保证射频模拟电路和高速数字电路各自获得纯净稳定的电源，DT-SDR9029Q-I采用了分区分组的电源供电架构。综合电源上下电时序、电流和纹波噪声要求，将芯片电源划分为6个电源分组后进行合并供电，即每个电源分组采用同一个电源器件供电。图2展示了芯片推荐的电源时序关系和分组供电示意。这种精细的电源架构设计不仅提升了本振相位噪声等对电源敏感指标的表现，也保证了芯片在复杂电源环境下的长期可靠运行。

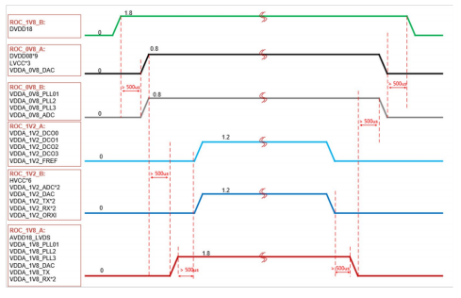

图2：DT-SDR9029Q-I芯片上电时序示意图

辅助资源与可配置IO： 为了增强系统级灵活性，DT-SDR9029Q-I还集成了丰富的片上辅助资源和可配置IO接口。除了高速数据接口和SPI控制接口外，芯片还提供了多个通用数字IO引脚（GPIO），方便用户扩展其他控制信号或同步信号。例如，可以通过GPIO实现多芯片同步触发、模式切换指令等功能，满足复杂系统架构下的协同控制需求。

通过高速数据接口、完善的电源/时序设计以及丰富的辅助资源，DT-SDR9029Q-I在提供强大收发能力的同时，也赋予了系统设计者高度的灵活性和可控性。无论是在多芯片同步的大型阵列系统中，还是在严苛电源环境的户外设备中，该芯片的接口与物理资源设计都确保了可靠对接和稳定运行。

五、总结

DT-SDR9029系列射频收发SoC芯片以高度集成的架构设计、优良的射频性能指标、灵活的配置能力以及工业级的可靠性，填补了中小规模至大规模无线通信射频芯片方案的空白，为5G无线通信系统、大规模MIMO、卫星通信、V2X车联网等领域提供了关键技术支撑。芯片的成功研制体现了国数微电子在射频SoC设计领域的深厚技术积累，并为国内无线通信产业带来了高性能、高可靠性的本土化芯片解决方案。

展望未来，国数微将继续迭代升级DT-SDR9029系列产品的性能，拓展更多应用场景，以更高效可靠的射频芯片产品助力无线通信产业的蓬勃发展。通过持续的技术创新和工程实践，该系列芯片有望在新一代无线通信基础设施演进中发挥更大的作用，推动产业生态迈向更高质量的发展。
