一、简介

（1）J-Link 下载器使用前请参考《J-Link/JFlash 简介与驱动安装方法》进行驱动安装。

J-Link/JFlash 简介与驱动安装方法-CSDN博客

（2）如《J-Link/JFlash 简介与驱动安装方法》所述，本文章中J-Link的使用采用J-Link OB 进行说明，该下载器为性价比较高的标准SWD接口的下载器，参考链接为：

https://item.taobao.com/item.htm?spm=a230r.7195193.1997079397.16.50ab52340A16Wf&id=661370064556&abbucket=13

二、程序下载使用说明

接下来描述如何使用 SEGGER 公司提供的 J-Flash 软件通过 J-Link 下载（烧写， 烧录，编程）数据文件。

1、硬件接线说明

J-Link OB采用的标准SWD下载接口，使用时，只需要把对应的引脚定义和STM32系列核心板进行对应的连接即可，即VCC-3.3V，SWDIO-SWDIO，SWCLK-SWCLK、GND-GND，如下图所示：

2、程序下载前准备

（1）演示环境说明：

操作系统：window7

硬件调试下载器：J-Link-OB

软件下载器：J-Flash ARM V6.30

调试下载器连接方式：SWD

目标板系统：STM32L431RCT6 开发板

目标板的供电方式：开发板自行供电（只需要连接SWDIO-SWDIO，SWCLK-SWCLK、GND-GND即可 ）。

（2） 打开JFlash软件（安装驱动目录下“SEGGER\J-Link V6.30d”或者搜索该软件均可以打开）

 （3）第一次打开软件时，需要选择自己的主控MCU芯片（本实验如上所述需要选择STM32L431RCT6）。

（4） 在Target Device下点击“...”选择对应的主控MCU

（5）找到自己对应的主控MCU型号，点击OK。

（6）点击Target --Connect后，如下提示“Connected Successfully”表示下载器与目标系统建立连接成功，可以进行进行接下来的下载程序或者读取程序了，否则请返回上述内容进行检查。

 3、程序下载

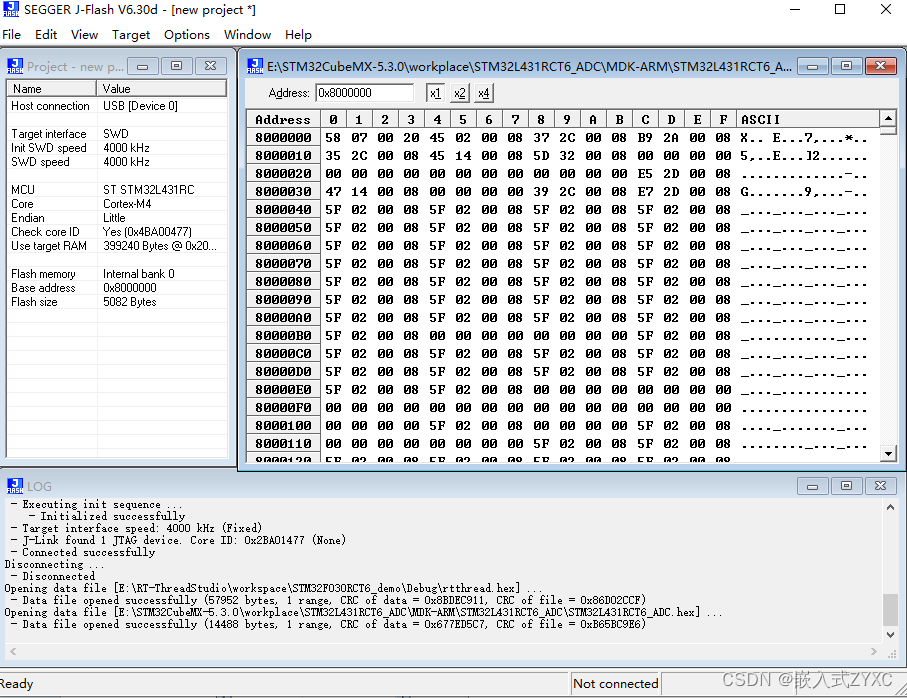

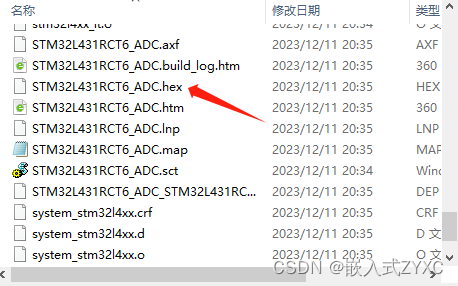

（1）加载需要向目标板写进去的“hex”文件：单击“菜单栏->File->Open data file”的选项，找到并选择需要的程序文件，单击“打开”按钮。 即可看到要烧录的“hex”文件，如图所示：

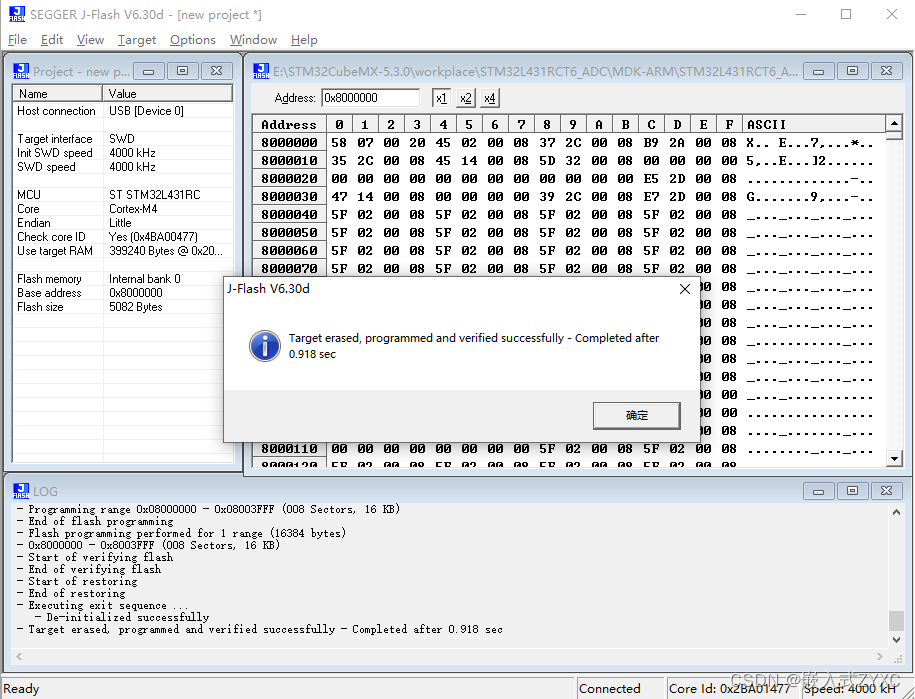

（2）烧录hex文件：单击菜单栏“Target->Program(或Program&Verify 或 Auto)”选项或者快捷键F7，即可个目标板烧录“hex”文件如下图：
