随着USB Type-C接口的普及，USB Power Delivery（PD）协议已成为消费电子、智能家居、电动工具等领域高效供电的核心标准，其支持的动态功率调节能力，彻底打破了传统充电协议的功率限制，实现了从5W到240W的全场景适配。在PD协议充电过程中，电流作为决定充电速度、功率效率及设备安全性的关键参数，其大小并非固定不变，而是由多方面因素协同决定；而LDR6500U作为一款高性能PD取电芯片，在受电端设备中承担着协议协商、功率适配、安全防护等核心职责，是保障PD充电高效、稳定运行的关键器件。本文将深入解析PD协议充电电流的决定机制，并详细阐述LDR6500U取电芯片的功能与应用价值。

一、PD协议充电过程中，电流大小的核心决定因素

PD协议充电的核心逻辑是“供电端（Source）与受电端（Sink）的智能协商”，电流作为功率公式P=V×I中的关键变量，其大小需兼顾供电端能力、受电端需求、传输链路限制及安全防护要求，具体由以下四大核心因素协同决定，且各因素相互约束、动态平衡。

（一）供电端（PD充电器）的功率能力与输出限制

PD充电器作为供电源头，其自身的功率规格的是决定充电电流上限的基础，核心体现在两个方面：一是充电器的额定功率，二是其支持的功率规则（Power Rules）。

PD协议通过功率数据对象（PDO）定义供电端的输出能力，充电器在设备连接后，会主动发送Source_Capabilities消息，广播自身支持的电压/电流组合（即PDO清单），例如常见的100W PD充电器会广播“5V/3A、9V/3A、15V/3A、20V/5A”等配置，明确告知受电端可提供的电力资源边界。充电电流的最大可能值，首先不能超过PDO清单中对应电压档位的电流上限——例如受电端请求9V电压时，电流最大只能达到3A，无法突破充电器预设的3A限制；若受电端请求20V电压，电流则可最高达到5A（需链路支持）。

此外，充电器的内部电路设计（如Buck-Boost转换电路、电流检测模块）也会限制实际输出电流，即使受电端需求较高，若充电器内部功率器件（如MOS管）的额定电流不足，或检测电路触发限流保护，也会自动降低输出电流，避免器件损坏。

（二）受电端（设备）的功率需求与充电管理策略

受电端设备（如手机、笔记本、无线充电器、小家电等）是充电电流的“需求方”，其实际需求直接决定了协商后的电流大小，核心取决于设备的充电管理策略与负载状态。

1. 电池状态与充电阶段：对于带电池的设备（如手机、电动工具），充电过程分为恒流快充阶段和恒压涓流阶段。在恒流阶段，设备会根据电池容量（如低电量时）请求较大电流，以提升充电速度；当电池电量接近满电（如80%以上），充电管理芯片（BMIC）会主动降低电流需求，进入恒压阶段，避免电池过充损坏。例如，一款支持65W PD快充的手机，低电量时可能请求20V/3.25A电流，满电前则会逐步降至5V/1A。

2. 设备负载功耗：非充电状态下（如设备正常工作时），受电端的负载功耗会动态影响电流需求。例如，笔记本电脑在高负载（运行大型软件）时，除了电池充电电流，还需要额外的工作电流，此时设备会向充电器请求更大的总电流；若负载降低（待机状态），则会减少电流请求，实现功率动态适配。

3. 设备预设功率阈值：受电端会根据自身硬件设计（如电池额定电流、充电芯片耐受能力），预设最大电流阈值，即使供电端支持更大电流，设备也会主动限制请求电流，避免硬件过载。例如，小型智能家居设备（如智能台灯）的预设电流阈值为1A，即使接入3A PD充电器，也只会请求5V/1A的功率组合。

（三）传输链路的承载能力限制

PD充电的传输链路（主要是USB Type-C线缆）作为电流的“传输通道”，其导线规格、接口接触电阻会直接限制电流的最大传输能力，这是容易被忽视但至关重要的因素。

PD协议定义了两种电流规格的传输链路：标准链路支持最大3A电流，增强型链路（采用E-marker芯片的线缆）支持最大5A电流。若使用普通Type-C线缆（无E-marker），即使供电端和受电端均支持5A电流，协商后的电流也会被限制在3A以内，否则会因线缆电阻过大导致发热、电压降过大，影响充电效率甚至引发安全隐患。

此外，线缆的接触电阻、长度也会影响实际电流：接触不良会导致电阻增大，根据功率损失公式ΔP∝I²×R，电流越大，功率损失和发热越严重，此时PD协议会自动降低电流以保障安全；线缆越长，电阻越大，也会间接限制电流上限。

（四）PD协议协商与安全防护机制的动态调控

PD协议的智能协商过程的核心是“供需匹配”，而安全防护机制则是电流调控的“底线”，两者共同决定了实际充电电流的稳定输出。

1. 协议协商流程：PD充电电流的确定，本质是供电端与受电端通过CC引脚（配置通道）完成“能力交换-需求请求-协商确认”的闭环过程。第一步，供电端广播PDO清单（自身电压/电流能力）；第二步，受电端解析PDO清单，结合自身需求生成REQUEST请求（指定目标电压和电流）；第三步，供电端验证请求的可行性（如链路是否支持该电流、自身是否能稳定输出），若可行则发送Accept消息，双方切换至目标功率配置，电流同步调整至请求值；若请求无效（如超出供电端能力），则回退至安全功率模式（如5V/1.5A）。

2. 安全防护调控：PD协议内置过流、过温、过压等多重防护机制，当检测到异常时，会自动降低电流甚至停止供电。例如，充电过程中若受电端短路，电流瞬间飙升，供电端的过流保护模块会立即触发，切断输出或降至最小电流；若设备或线缆温度过高（超过预设阈值），PD芯片会动态降低电流，减少发热，直至温度恢复正常。

二、LDR6500U取电芯片的核心作用与技术特性

在PD充电的受电端设备中，取电芯片（又称PD Sink控制器）是连接传输链路与设备内部电路的核心枢纽，负责主导协议协商、实现功率适配、保障取电安全。LDR6500U是乐得瑞科技推出的一款高性能PD Sink控制器，兼容PD、QC、AFC等多协议，凭借高集成度、高兼容性、低成本的优势，广泛应用于小家电、智能家居、电动工具、无线充电器等各类需要主动取电的设备，其核心作用体现在“协商中枢”“兼容桥梁”“安全卫士”三大维度，同时具备完善的技术特性适配多场景应用。

（一）核心作用一：PD取电协商的“中枢指挥官”

LDRLDR6500U作为受电端的核心控制芯片，直接主导PD取电的全协商过程，无需依赖外部主控芯片，简化了设备硬件设计，其核心职责分为三步：

1. 解析供电端能力：当设备接入PD充电器后，LDRLDR6500U会自动通过CC引脚接收供电端发送的PDO数据包，快速解析出所有可用的供电规格（电压/电流组合），明确供电端的功率边界。

2. 生成精准取电请求：芯片会根据设备预设的功率需求（如无线充电器需15V/3A供电、智能台灯需5V/1A供电），自动生成对应的REQUEST请求消息，并通过CC引脚发送给供电端，请求消息精准匹配供电端的PDO清单，确保协商成功率。

3. 同步适配供电配置：当收到供电端的Accept确认消息后，LDRLDR6500U会同步调整自身工作状态，适配协商后的电压和电流规格，将VBUS（供电总线）的电力平稳传输至设备内部电路，实现高效取电。不同于部分取电芯片的“透传功能”，LDRLDR6500U直接参与协商决策，协商响应速度快，适配稳定性高，可支持最高20V的高压取电协商，满足主流中大功率设备的电力需求。

（二）核心作用二：多协议兼容的“万能适配者”

LDR6500U的核心优势之一是全协议兼容能力，彻底打破了不同充电协议的壁垒，让受电端设备可适配多种类型的充电器，提升产品实用性和场景适配性：

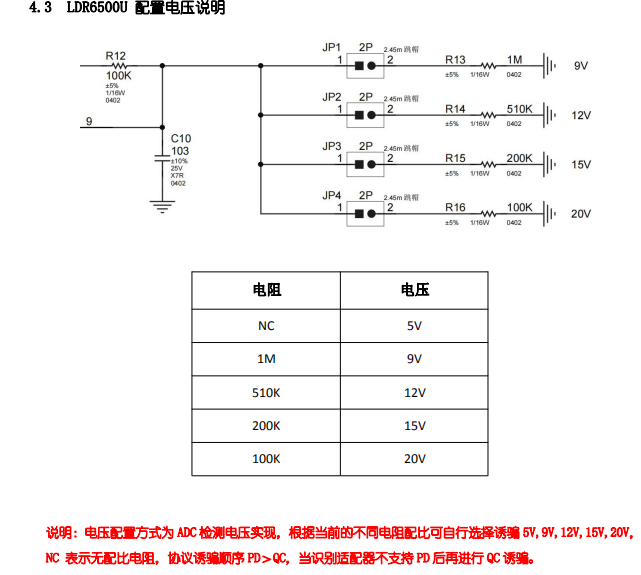

1. 主流PD协议兼容：完美兼容USB PD 2.0/3.0规范，支持PD协议定义的所有标准电压档位（5V、9V、12V、15V、20V），可根据设备需求定制化取电规格，默认最大输出9V，如需更高功率可进行定制化设计。

2. 多快充协议兼容：除PD协议外，还兼容QC 2.0/3.0（高通快充协议）、AFC（三星快充协议），同时支持传统USB电源适配器的5V取电模式。协议优先级遵循PD>QC>AFC，即优先与PD充电器协商，若充电器不支持PD协议，则自动切换至QC或AFC协议，确保设备在不同充电器下均能正常取电。

3. 实际应用价值：例如，一款搭载LDR6328S的无线充电器，可通过PD充电器取15V/3A电力实现大功率无线快充，也可通过普通QC充电器取9V/2A电力，还能通过传统USB充电器取5V/1A电力实现基础供电，适配家庭、办公等不同场景的充电需求；小型小家电（如便携式榨汁机）搭载该芯片后，无需专用充电器，可兼容市面上绝大多数PD、QC充电器，降低用户使用成本。


（三）核心作用三：安全取电的“智能守护者”

取电安全是LDR6500U的核心设计重点，芯片集成了多重安全保护机制，实时监控取电过程中的电压、电流、温度变化，全方位保障设备和用户安全，具体包括：

1. 过压/过流保护：芯片实时检测VBUS电压和取电电流，当电压波动超过预设阈值（如±10%）或电流超过额定值时，会立即发送停止取电请求，或自动降低取电功率，避免设备内部电路因过压、过流损坏。

2. 过温保护：芯片内置温度传感器，实时监测自身及设备的工作温度，当温度超过85℃时，会自动降低取电功率或暂停取电，待温度恢复正常后再恢复供电，避免过热导致芯片烧毁、设备老化甚至火灾隐患。

3. 防浪涌与稳定性保护：通过内部滤波电路抑制电压浪涌，减少电网波动或充电器切换时的电压冲击，确保取电过程的稳定性；同时支持取电状态实时反馈，通过引脚信号告知设备主控芯片当前的供电电压、电流及安全状态，便于设备进行后续功能调整。

（四）LDR6500U的关键技术特性与应用场景

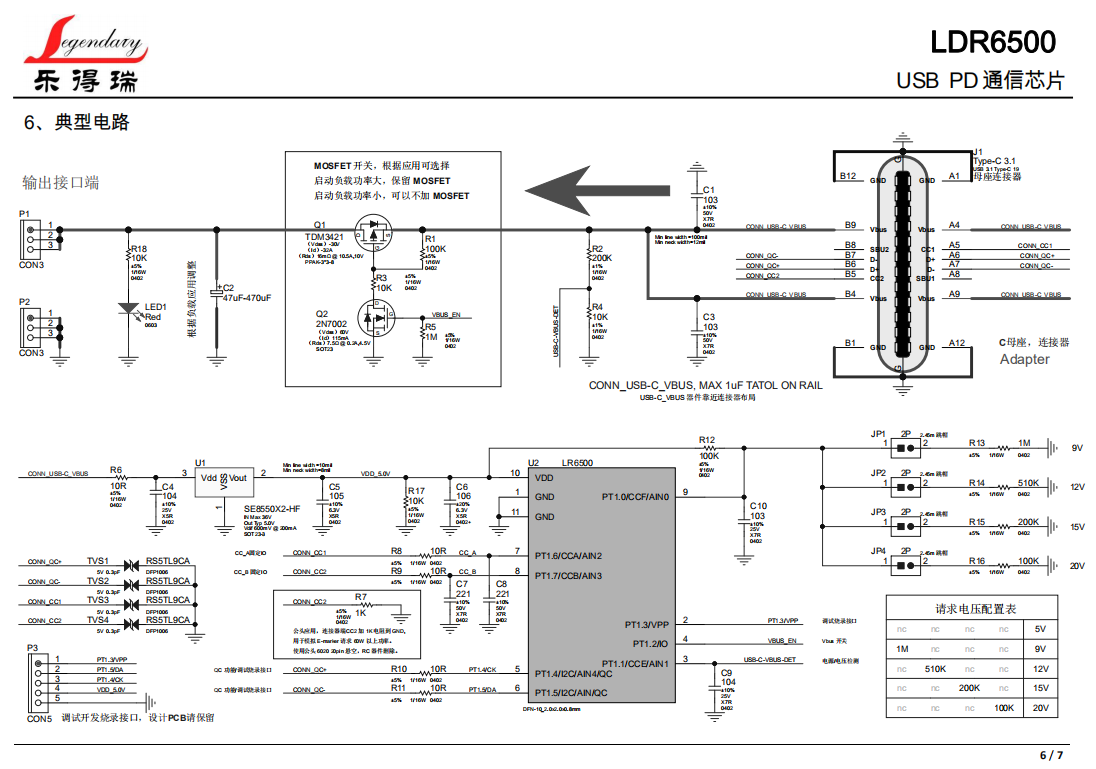

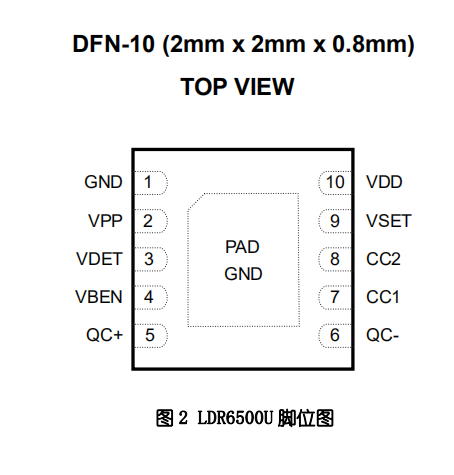

除上述核心作用外，LDR6500U的技术特性进一步提升了其在多场景中的适配能力，核心特性包括：采用DFN2*2封装，体积小巧，便于嵌入式设备集成；集成度高，外围电路简单，无需额外搭配复杂的控制模块，有效降低设备研发成本和硬件体积；稳定性强，支持长期连续工作，适配小家电、电动工具等长时间运行的设备需求。

基于这些特性，LDR6500U的应用场景十分广泛，主要包括：智能家居设备（智能音箱、扫地机器人、智能台灯）、无线充电设备（无线充底座、车载无线充）、电动工具（便携式电钻、筋膜枪）、小型小家电（便携式榨汁机、手持吸尘器）、四轴飞行器、蓝牙音箱等各类需要从PD/QC充电器主动取电的设备，尤其适合对成本、体积、兼容性有较高要求的消费电子和物联网设备。

三、总结

PD协议充电过程中，电流大小并非由单一因素决定，而是由供电端的功率能力、受电端的需求与管理策略、传输链路的承载能力，以及PD协议的协商与安全防护机制四大因素协同作用、动态平衡的结果——供电端决定电流上限，受电端决定电流需求，传输链路决定电流传输能力，安全防护机制则确保电流稳定在安全范围内，四者共同实现高效、安全的PD充电。

而LDR6500U取电芯片作为受电端的核心器件，通过主导PD协议协商、实现多协议兼容、提供多重安全防护，解决了PD取电过程中的协商复杂、兼容性差、安全性不足等痛点，同时凭借高集成度、低成本、小体积的优势，极大地简化了设备的硬件设计，推动了PD协议在小家电、智能家居等非消费电子领域的普及应用。

随着PD协议的不断升级（如PD 3.1协议支持最高240W功率），以及物联网设备对供电效率、兼容性要求的不断提升，类似LDR6500U的高性能取电芯片，将在多场景取电应用中发挥更加重要的作用，成为连接PD供电生态与终端设备的关键桥梁，助力设备实现更高效、更安全、更便捷的取电体验。
