LP3792恒流恒压PSR控制芯片典型应用电路
·
LP3792是原边反馈 AC/DC 控制芯片，采用 SOT23-6 封装，无需光耦与次级控制电路，适用于 DCM 反激架构，主打低功耗、高集成与高可靠性，可用于 5-30W 充电器、适配器及辅助电源，满足六级能效，待机功耗≤75mW。

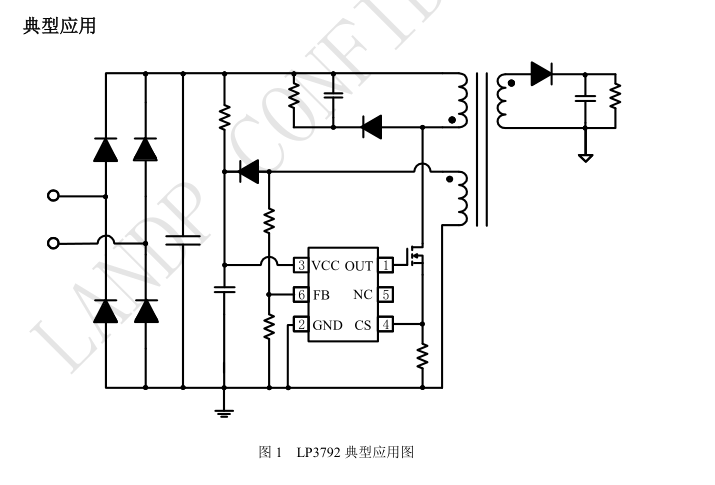

LP3792典型应用电路：
整体架构
典型为 AC-DC 反激拓扑，流程：
输入防护 + 整流滤波：保险丝、压敏电阻、共模电感、整流桥、母线大电容；
原边控制：LP3792 + 功率 MOS + 变压器 + 启动电阻 + VCC 供电 / 滤波；
反馈：辅助绕组分压（FB 脚），无需光耦；
电流采样：CS 电阻检测 MOS 电流；
次级：整流二极管 + 输出电容 + 线损补偿；
EMI 元件：X/Y 电容、差模电感。

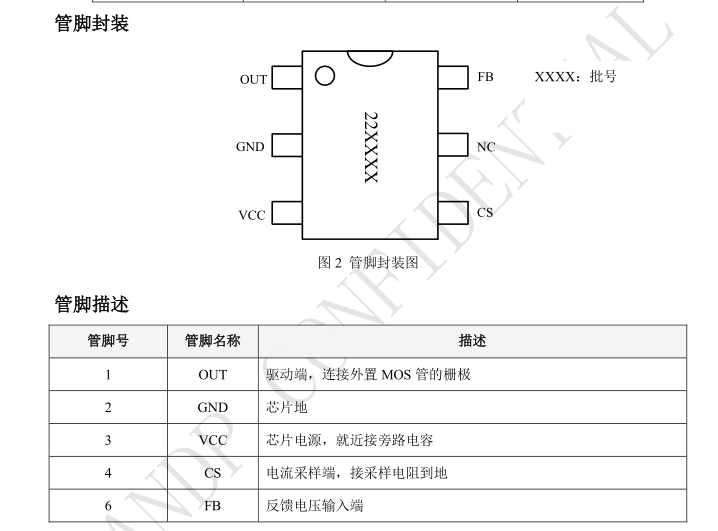

管脚封装：
核心优势：
原边反馈 PSR：无需光耦与次级控制，简化电路，降低成本。
线损补偿：特有输出线损补偿技术，提升大电流下电压精度。
高效节能：谷底开通，待机功耗≤75mW，符合六级能效。
多重保护：过压、过温、短路、FB 异常等，增强系统可靠性。
驱动能力：可驱动大功率 MOSFET，适配 30W 以内应用。
LP3792典型应用
手机、无绳电话、PDA 等便携式设备的适配器 / 充电器。
LED 驱动电源、线性电源与 RCC 开关电源升级换代。
工业与消费类辅助电源。
