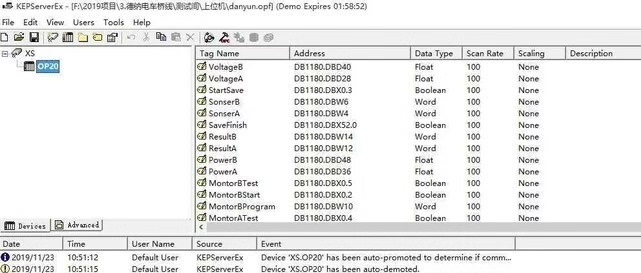

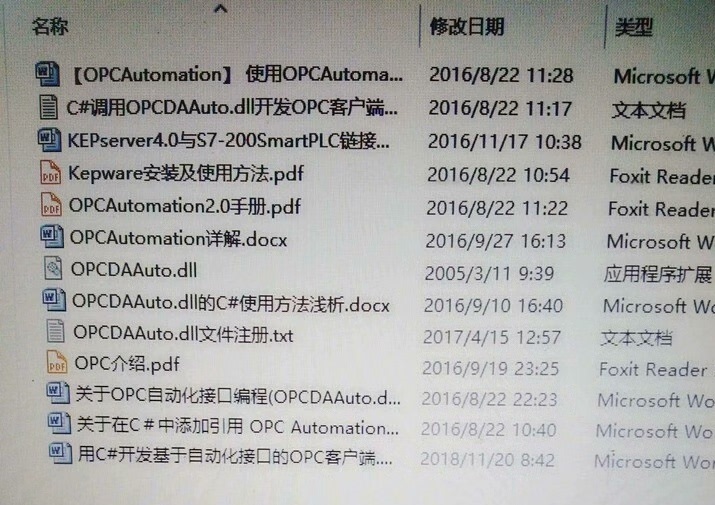

C#连接OPC C#上位机链接PLC程序源码 1.该程序是通讯方式是CSharp通过OPC方式连接PLC，用这种方式连PLC不用考虑什么种类PLC，只要OPC服务器里有的PLC都可以连。 2.该资料包含程序，还有一些学习资料。

概述

本文详细分析了一个基于C#开发的OPC客户端应用程序和工业数据采集系统。该系统主要用于与OPC服务器进行通信，实现工业设备数据的实时采集、监控和存储，并提供了完善的数据查询和管理功能。

系统架构与功能模块

1. OPC客户端测试程序

核心功能

• 服务器连接管理：支持枚举本地或远程OPC服务器，建立稳定连接
• 数据监控：实时订阅和显示OPC项的数据变化
• 数据写入：支持向选定的OPC项写入新值
• 节点浏览：递归浏览服务器所有分支和叶子节点

关键技术实现

OPC连接初始化

private bool CreateGroup()
{
    try
    {
        this.opcGroups = opcServer.OPCGroups;
        this.opcGroup = opcGroups.Add("MyGroup");
        this.SetGroupProperty();
        opcGroup.DataChange += new DIOPCGroupEvent_DataChangeEventHandler(opcGroup_DataChange);
        opcItems = opcGroup.OPCItems;
        return true;
    }
    catch(Exception e)
    {
        MessageBox.Show(e.Message);
        return false;
    }
}

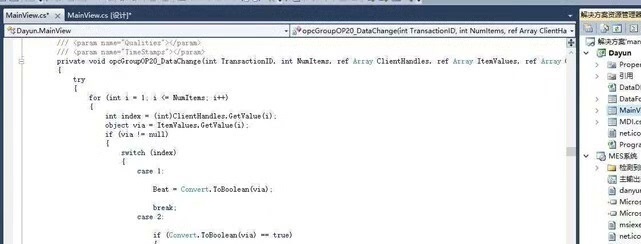

数据变化事件处理

系统通过异步方式处理数据更新，确保实时性：

private void opcGroup_DataChange(int TransactionID, int NumItems, ref Array ClientHandles,
                                ref Array ItemValues, ref Array Qualities, ref Array TimeStamps)
{
    // 实时更新数据网格显示
    for (int i = 1; i <= NumItems; i++)
    {
        int m = (int)ClientHandles.GetValue(i) - 1;
        dataGridView1.Rows[m].Cells[2].Value = ItemValues.GetValue(i).ToString();
        // 更新其他相关字段...
    }
}

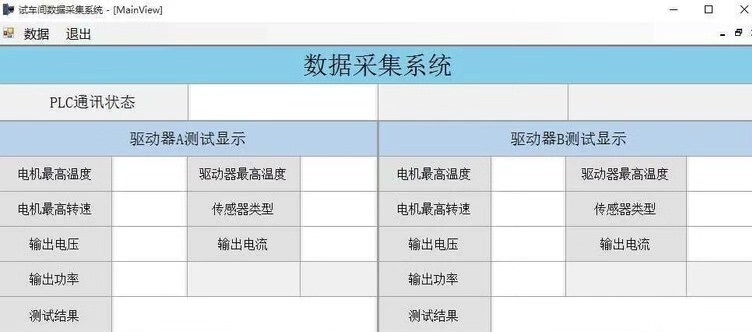

2. 工业数据采集系统

系统架构特点

• MDI多文档界面：主界面采用多文档架构，支持多个子窗口同时工作
• 实时数据展示：分设备显示测试数据，包括温度、转速、电压等关键参数
• 报警管理：实时记录和显示系统报警信息
• 数据持久化：将采集数据存储到SQL Server数据库

数据采集核心逻辑

心跳监测机制

系统通过心跳信号确保与PLC的稳定通信：

private void TimerHeartBeat_Tick(object sender, EventArgs e)
{
    // 心跳信号处理
    if ((Beat == true) && (StartTimer1 == false))
    {
        LabShow(labComm, "通讯正常");
        labComm.BackColor = Color.Lime;
        TimerHeartBeatOP20.Enabled = true;
    }
}

数据存储流程

当测试完成时，系统自动保存测试结果：

string sql1 = "insert into TestData(TestTime,TestDevice,ProgramCode,KZCode,Sonser," +
             "McuTemperatureMax,MoterTemperatureMax,SpeedMax,Voltage,Electricity,Power,resut) " +
             "values('" + testTime1 + "'," + TestDevice1 + "," + programCode1 + "," +
             KZCode1 + ",'" + labMotor1Sensor.Text.Trim() + "'," +
             McuTemperatureMax1 + "," + MoterTemperatureMax1 + "," +
             SpeedMax1 + "," + Voltage1 + "," + Electricity1 + "," +
             Power1 + ",'" + labResult1.Text.Trim() + "')";
DataDB.DataSQL(sql1);

3. 数据库管理模块

数据访问层设计

系统封装了完整的数据库操作类，支持：

• 连接管理：自动管理数据库连接生命周期
• 事务处理：确保数据操作的原子性
• 批量操作：支持DataTable到数据库的批量写入
• 错误处理：完善的异常处理机制

核心数据库操作

public static DataSet GetDataFromDB(string Sqlstr)
{
    SqlConnection conn = new SqlConnection(connStr);
    try
    {
        conn.Open();
        SqlDataAdapter myAdapter = new SqlDataAdapter(Sqlstr, conn);
        DataSet myDataSet = new DataSet();
        myAdapter.Fill(myDataSet);
        return myDataSet;
    }
    finally
    {
        conn.Close();
        conn.Dispose();
    }
}

4. 数据查询与导出功能

高级查询特性

• 时间范围查询：支持按时间段筛选测试数据
• 多条件过滤：可根据设备号、测试结果等条件组合查询
• 数据导出：将查询结果导出为Excel格式，保持数据格式完整性

Excel导出实现

private bool ExportDataToExcel(object dtt)
{
    // 创建Excel应用实例
    Microsoft.Office.Interop.Excel.Application excel = new Microsoft.Office.Interop.Excel.Application();
    Microsoft.Office.Interop.Excel.Workbook workbook = excel.Workbooks.Add(true);

    // 数据格式处理
    excel.Range[excel.Cells[2, 2], excel.Cells[rowNumber + 1, 2]].NumberFormat = "yyyy/MM/dd HH:mm:ss";
    excel.Range[excel.Cells[2, 9], excel.Cells[rowNumber + 1, 12]].NumberFormat = "0.00";

    // 显示结果
    excel.Visible = true;
    return true;
}

系统特色与优势

1. 多线程安全

系统充分考虑了多线程环境下的控件访问安全：

private void LabShow(Label label, string text)
{
    if (label.InvokeRequired)
    {
        delegateLabel opcdelateTimer = new delegateLabel(InvokeLabel);
        this.Invoke(opcdelateTimer, label, text);
    }
    else
    {
        label.Text = text;
    }
}

2. 实时性保障

• 使用OPC异步订阅模式确保数据实时更新
• 心跳监测机制及时发现通信故障
• 事件驱动架构减少不必要的轮询

3. 可扩展性设计

• 模块化设计便于功能扩展
• 配置化的OPC项管理
• 支持多设备并行监控

4. 用户友好性

• 直观的数据可视化界面
• 完善的报警提示系统
• 灵活的数据查询和导出功能

技术要点总结

该系统的成功实现依赖于以下几个关键技术点：

1. OPC Automation接口的正确使用：合理管理OPC服务器连接和组项生命周期
2. 数据库事务处理：确保数据的一致性和完整性
3. 跨线程UI更新：保证在多线程环境下的界面响应性和稳定性
4. 内存管理：及时释放COM对象和数据库连接资源
5. 错误恢复机制：具备从通信中断等异常中恢复的能力

这套系统为工业环境下的数据采集和监控提供了一个稳定、高效的解决方案，具有良好的实用价值和可扩展性。
