DTII(A) 3.10 拉紧参数计算
·
1、拉紧力
【F0】拉紧装置拉紧力（N）
【Si】拉紧滚筒奔离点张力，N；
【】拉紧滚筒趋入点张力，N。
2、重锤数量
车式拉紧装置
垂直拉紧装置
【G】拉紧装置配重（N）
【GK】拉紧装置（包括改向滚筒）重量，N；
【ηi】滑轮效率；
【n0】滑轮个数；
无逐点张力计算时
【场景】当不进行逐点张力计算时，拉紧装置的重锤重量 G 可用 式 3-69 和式 3-70 进行计算。

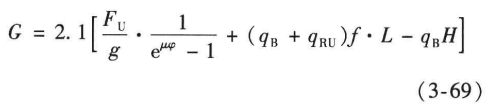

【车式拉紧装置】

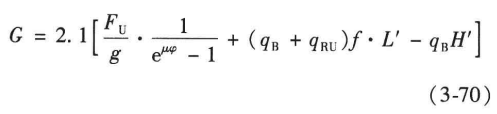

【垂直拉紧装置】
【L’】垂直拉紧装置与头部传动滚筒的水平中心距离，m；
【H‘】垂直拉紧装置与头部传动滚筒在承载分支上的高差，m。

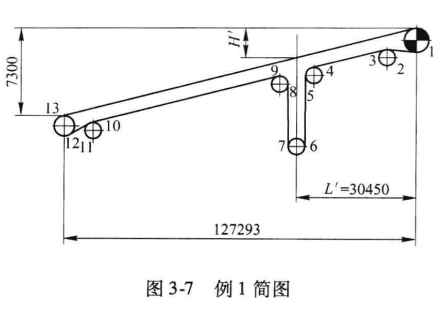

（上面尺寸高差见 图3-7）
3、拉紧行程
【S】拉紧行程，mm；
【ξ】输送带伸长率，织物芯从 表4-2 中查取，钢绳芯带为 0.2% 或 按制造厂样本选取；
【Sa】安装行程；
