comsol 二维110kV绝缘子电场计算模型，可以得到绝缘子内部电势和电场分布，

在电力系统的研究领域，准确分析绝缘子的电场分布至关重要。今天咱就来唠唠基于 Comsol 搭建的二维 110kV 绝缘子电场计算模型，瞧瞧它是如何展现绝缘子内部电势和电场分布的奇妙景象。

模型搭建的基础思路

要构建这个二维模型，首先得明确绝缘子的几何形状。110kV 的绝缘子通常有着特定的结构，在 Comsol 里，我们通过一系列几何操作来描绘它的二维轮廓。比如说，可能会用到基本的图形绘制工具，像矩形、圆形等，组合勾勒出绝缘子的大致外形。假设绝缘子主体部分类似一个圆柱体，在二维中我们就可以用圆形来代表其横截面，代码片段类似这样（这里只是示意 Comsol 的建模操作逻辑，非真实完整代码）：

// 创建一个圆形代表绝缘子主体横截面
geom1.circle(1, {0, 0}, 0.05);
// 这里1代表几何实体编号，{0, 0} 是圆心坐标，0.05 是半径

这行代码就是在 Comsol 的建模模块里创建了一个圆心在原点，半径为 0.05 米的圆形，用来模拟绝缘子的某个关键部分。通过这样一步步构建不同的几何形状，并进行布尔运算（合并、切割等），就能完成绝缘子完整几何模型的搭建。

物理场的设定

绝缘子电场计算，自然离不开电场物理场的设定。在 Comsol 中，我们选择“静电学”模块来处理这个问题。这里面关键的就是定义电势和电场的相关方程。以电势 $\varphi$ 为例，其满足泊松方程：

$$\nabla \cdot (\epsilon \nabla \varphi)=-\rho$$

其中 $\epsilon$ 是介质的介电常数，$\rho$ 是电荷密度。在 Comsol 里，我们不用手动去求解这个复杂的方程，软件已经帮我们做好了底层的数值计算处理。我们只需要设置好相关参数就行。比如，对于绝缘子材料，我们要设定它准确的介电常数。假设绝缘子材料的相对介电常数为 $\epsilon_r = 5$，在 Comsol 材料属性设置代码里可能是这样：

mat1.epsilonr = 5;
// mat1 代表定义的绝缘子材料，epsilonr 表示相对介电常数

通过这样设置，就准确告诉了模型绝缘子材料对于电场传播的特性影响。

边界条件与求解

有了模型和物理场设定，接下来得确定边界条件。对于绝缘子电场计算，边界条件可能包括施加的电压、接地边界等。比如说，我们给绝缘子的一端施加 110kV 的电压，在 Comsol 里的边界条件设置代码可以是这样：

bc1.V = 110e3;
// bc1 代表设定的边界条件，V 表示电势，110e3 就是 110kV

而接地边界，我们设定其电势为 0，类似代码如下：

bc2.V = 0;
// bc2 为接地边界条件设置

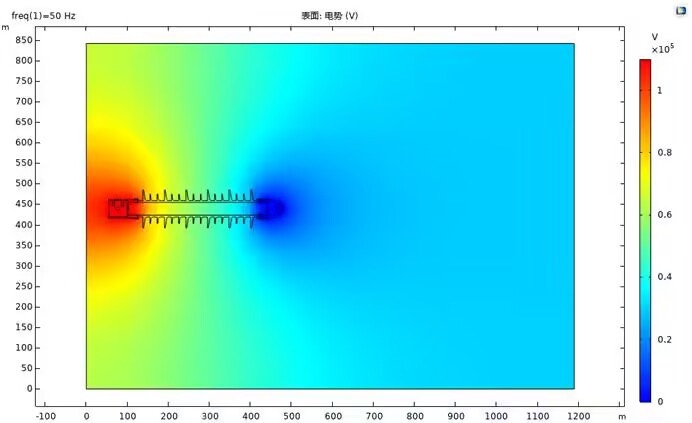

设置好这些后，就可以让 Comsol 进行求解啦。求解完成后，我们就能得到绝缘子内部电势和电场分布的结果。通过 Comsol 强大的后处理功能，我们可以以云图的形式直观看到电势和电场强度在绝缘子内部的分布情况。比如说，电势云图上，不同颜色代表不同的电势值，从施加电压端到接地端，颜色逐渐变化，清晰展示电势的衰减过程；电场强度云图则能让我们发现电场强度集中的区域，这对于评估绝缘子的绝缘性能至关重要。

通过这个 Comsol 二维 110kV 绝缘子电场计算模型，我们能够深入了解绝缘子在工作状态下内部电场的行为，为绝缘子的优化设计、绝缘性能提升等提供强有力的理论依据和数据支持。
