一、前言：消费类小家电供电与接口的升级痛点
当下消费类小家电朝着便携化、智能化、通用化方向快速迭代，电动牙刷、便携剃须刀、迷你风扇、桌面加湿器、美容仪、便携榨汁杯等产品，早已成为日常生活刚需。但传统小家电供电模式依旧存在诸多短板：大多沿用专用DC接口，需搭配专属适配器，外出携带繁琐且通用性差；仅支持5V低压取电，功率不足，设备运行效率低；接口插拔寿命短、易接触不良，且缺乏完善的用电保护，存在安全隐患；无法适配主流Type-C快充适配器，难以贴合用户“一线多用、随处供电”的使用需求。

乐得瑞LDR6500U作为一款专为Sink取电场景打造的高性能PD/QC协议芯片，精准直击消费类小家电供电痛点，凭借多协议兼容、宽电压可调、超小体积、外围精简、多重防护等核心优势，助力小家电快速实现Type-C接口化升级，让小家电摆脱专用适配器束缚，轻松适配各类PD/QC快充适配器，实现高效、稳定、安全的取电供电，成为消费类小家电接口与供电方案升级的优选核心芯片。

二、LDR6500U芯片核心特性：适配小家电取电的硬核优势

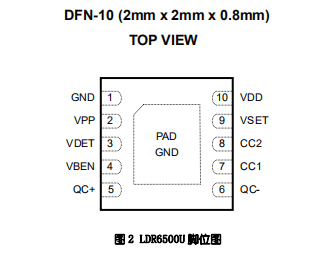

LDR6500U是乐得瑞科技针对USB PD、QC快充协议开发的专用Sink取电芯片，采用DFN-10 2×2超小封装，体积紧凑，外围电路极简，无需复杂元器件即可搭建完整取电方案，完美适配小家电轻薄便携、内部空间狭小的设计特点，同时具备多项贴合小家电取电需求的核心特性：

• 主流快充协议全兼容，适配性拉满：支持USB PD 2.0标准，完美兼容PD 3.0协议，同时支持QC 2.0/3.0快充协议，可适配市面上绝大多数Type-C PD/QC快充适配器，无论是手机充电器、笔记本适配器，还是通用快充头，都能即插即用取电，彻底告别专用适配器，提升小家电使用便利性。

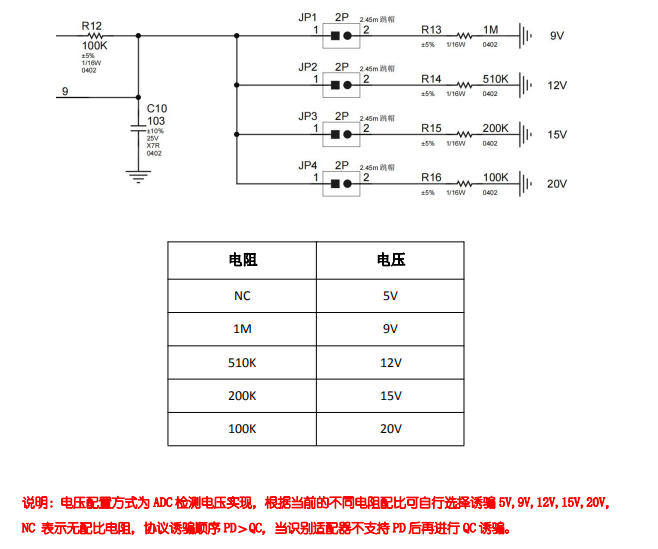

• 宽电压可配置，满足多品类功率需求：支持5V/9V/12V/15V/20V多档位电压灵活配置，可根据小家电实际功耗需求，精准匹配对应取电电压，兼顾低功耗小型家电（如迷你风扇、电动牙刷）与中功耗便携家电（如美容仪、便携榨汁杯）的供电需求，突破传统5V低压取电的功率限制，保障设备稳定高效运行。

• 低功耗高效率，续航与能耗双优化：芯片静态电流低至10μA，功耗极低，不会额外增加小家电待机耗电负担；整体取电转换效率高达92%以上，能量损耗小，既能提升供电效率，又能延长内置电池类小家电的续航时长，契合小家电节能化设计趋势。

• 智能协议协商，取电稳定无波动：通过CC1/CC2引脚实现快速精准的协议握手，接入适配器后可自动完成电压、功率协商，快速锁定适配电压输出，避免电压波动、取电失败等问题；支持指定功率触发VBUS输出，默认9V开启，可按需定制，保障小家电启动与运行过程中供电持续稳定。

• 集成多重防护，用电安全有保障：内置过压保护（OVP）、过流保护（OCP）、短路保护（SCP）等多重安全机制，可有效应对电压异常、电流过载、线路短路等突发状况，避免损坏小家电内部电路，同时保障用户使用安全，满足消费类小家电的安全合规要求。

三、LDR6500U在消费类小家电中的典型应用方案

3.1 整体取电架构设计

基于LDR6500U的小家电Type-C取电方案，整体架构简洁清晰，核心由Type-C母座、LDR6500U取电芯片、降压/稳压模块、小家电主控主板四部分组成。Type-C母座负责接入快充适配器，LDR6500U作为核心，通过CC引脚完成协议协商与电压诱骗，将适配电压输出至后端稳压电路，最终为小家电主控、电机、电池充电模块等部件稳定供电，实现“通用快充头+Type-C线”的便捷取电模式。

3.2 电路设计与实操要点

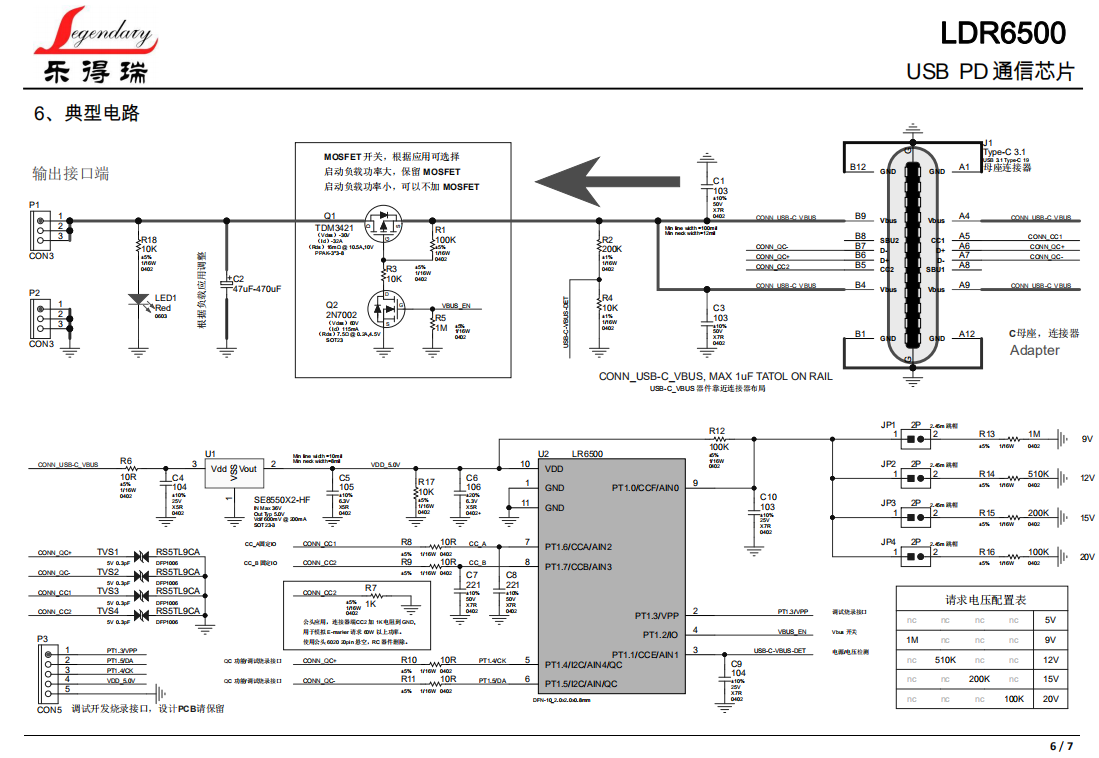

该方案外围电路极简，仅需搭配少量阻容元器件即可实现功能，大幅降低PCB占用空间与硬件成本，适合大批量量产落地。实操设计中，Type-C母座VBUS端连接LDR6500U的VIN引脚，CC1、CC2引脚通过10Ω电阻+220PF电容接地，保障协议通信稳定；VOUT引脚连接后端同步降压芯片，将取电电压转换为小家电适配的工作电压；同时可增设自恢复保险丝、TVS二极管，进一步强化电路防护，提升产品可靠性。

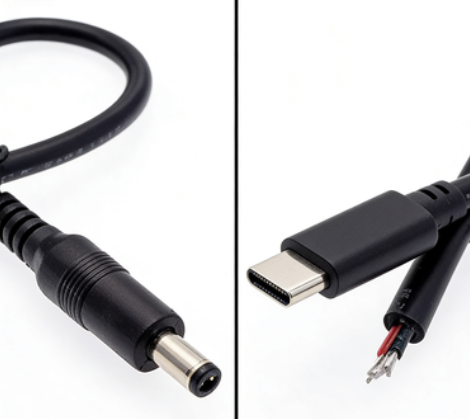

相较于传统DC接口取电方案，该方案无需预留专用接口空间，Type-C接口支持正反插拔，使用寿命提升20倍以上，且硬件改造成本低、调试难度小，无论是新品研发还是老款小家电升级，都能快速落地。

3.3 多品类小家电适配场景

LDR6500U适配性极强，可广泛覆盖各类消费类小家电，针对性解决不同产品的取电痛点：

• 个人护理类小家电：电动牙刷、便携剃须刀、美容仪、洁面仪等产品，内置电池容量小，通过LDR6500U适配5V/9V取电，快充补电效率高，协议自适应，避免电池过充，延长电池使用寿命。

• 便携生活类小家电：迷你风扇、桌面加湿器、便携榨汁杯、车载小电器等，外出使用频率高，依托芯片的多协议兼容能力，可直接借用手机PD快充头取电，无需额外携带适配器，户外、车载、办公场景均可便捷供电。

• 小型家用/办公小家电：桌面氛围灯、迷你加湿器、便携暖手宝、小型净化器等，通过芯片配置12V电压取电，满足中功耗运行需求，供电稳定无杂音，提升产品使用体验。

四、LDR6500U方案相较于传统方案的核心优势

核心升级总结：通用化、高效化、安全化、低成本化

1. 供电通用性跨越式提升

彻底摒弃专用DC接口与专属适配器，支持全品牌PD/QC快充适配器通用，用户无需携带多款充电器，一根Type-C线即可满足手机、小家电等多设备供电，大幅提升外出携带与使用便利性，解决“一器一线”的繁琐痛点。

2. 取电效率与功率全面优化

突破传统5V低压限制，可按需匹配高电压取电，满足小家电中高功率运行需求，设备启动更快、运行更稳定；芯片高效转换特性，减少电能损耗，电池类小家电充电速度更快、待机续航更久，大幅提升产品使用性能。

3. 硬件成本与设计难度双降低

超小封装适配轻薄化设计，外围精简的电路布局，减小PCB面积，节省内部空间；无需复杂调试与高端元器件，降低研发与量产成本，缩短产品开发周期，助力小家电企业快速实现产品升级。

4. 用电安全性全方位加固

内置多重硬件保护+可选外置防护电路，双重保障用电安全，避免电压不稳、短路、过流等问题损坏设备，降低产品售后故障率，契合消费类小家电严苛的安全标准，提升产品口碑与竞争力。

五、方案应用注意事项

在消费类小家电中应用LDR6500U取电方案，需把控细节以保障方案稳定落地：一是根据小家电实际工作电压、最大功耗，精准配置LDR6500U的取电档位，避免电压不匹配导致运行异常；二是优化PCB布局，缩短CC引脚走线与供电回路，减少信号干扰，保障协议协商稳定；三是选用合规Type-C母座与快充适配器，确保接口接触良好、供电合规；四是针对电池类小家电，搭配完善的电池管理芯片，协同LDR6500U实现安全充电，杜绝过充、鼓包风险。

六、展望：LDR6500U助力小家电迈入Type-C通用供电时代

随着Type-C接口全面普及，消费类小家电摒弃专用接口、转向通用化供电已是必然趋势。LDR6500U Sink取电芯片凭借成熟的协议技术、极简的方案设计、超高的适配性与可靠性，精准契合小家电便携化、节能化、通用化的升级需求，不仅解决了传统供电方案的诸多痛点，更助力小家电产品实现差异化竞争，提升市场竞争力。

未来，随着小家电功率需求持续提升、快充生态不断完善，LDR6500U可进一步适配更高规格的快充协议，拓展更多小家电品类应用，持续赋能消费类小家电升级，推动行业全面迈入Type-C通用供电、高效安全取电的新时代，为用户带来更便捷、更高效、更安全的小家电使用体验。
