数据链路层测试

一；位时间测试

• 测试目的：
• 通过精确测量硬件操作或工序作业的时间消耗
• 测试执行：
• 测试上升沿的某一次和下降沿的某一处，计算两条测量线之间的位数时间是否满足规范要求；

• 测试环境：
• 电源供电模块、示波器、CANoe采集盒子、DB9接线及示波器采集CH端子、CANoe仿真分析软件；

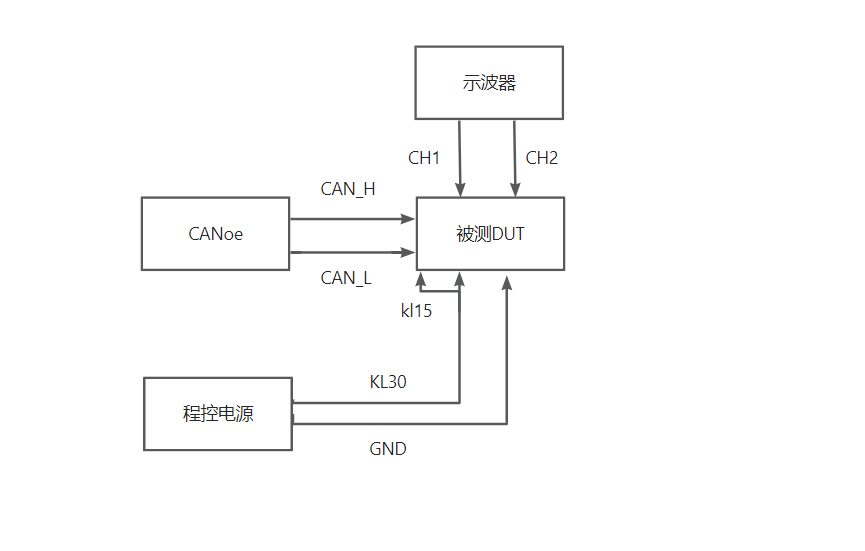

• 电路图：

•

二，采样点测试

• 测试目的：
• 通过精确测量关键时序参数，确保系统在复杂环境下的信号识别准确性和通信可靠性
• 测试执行：
• 基于VH6501，使用CANoe的测试模板测试相关内容

• 测试环境：
• 电源供电模块、VH6501采集盒子、DB9接线及端子、CANoe仿真分析软件；

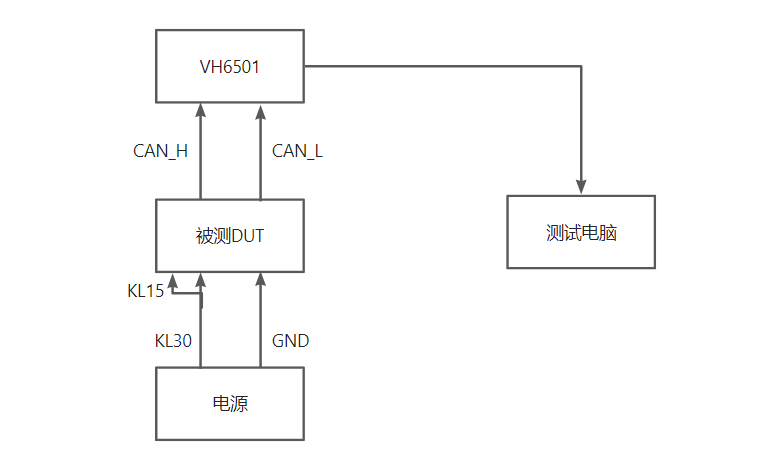

• 电路图：

•

三，DUT的ID测试

• 测试目的：
• 测试被测DUT发送的报文ID是否和矩阵文件定义的一致；
• 测试执行：
• 检测DUT发送报文的时间大于1分钟，检测Rx的报文ID是否和矩阵文件定义的一致；
• 测试环境：
• 电源供电模块、CANoe采集盒子、DB9接线端子、CANoe仿真分析软件

• 电路图：

•

四，DUT的DLC测试

• 测试目的：
• 测试被测DUT发送的报文的DLC是否和矩阵文件定义的一致；
• 测试执行：
• 检测DUT发送报文的时间大于1分钟，检测Rx的报文DLC是否和矩阵文件定义的一致；
• 测试环境：
• 电源供电模块、CANoe采集盒子、DB9接线端子、CANoe仿真分析软件

• 电路图：

•

五，报文的未定义位测试

• 测试目的：
• 测试被测DUT发送的报文的未定义位是否和矩阵文件定义的一致；
• 测试执行：
• 检测DUT发送报文的时间大于1分钟，检测Rx的报文的未定义位是否和矩阵文件定义的一致；
• 测试环境：
• 电源供电模块、CANoe采集盒子、DB9接线端子、CANoe仿真分析软件

• 电路图：

•

六，预期帧及非预期帧接收测试

• 测试目的：
• 测试DUT 接收预期报文时的总线通信情况；
• 测试执行：
• 遍历除 DUT 发送报文以外所有的报文 ID，每一帧都需要设定周期发送时间，持续发送；
• 及使用CANoe 模拟发送报文，报文类型为扩展帧，设定周期时间，持续发送；
• 测试环境：
• 电源供电模块、CANoe采集盒子、DB9接线端子、CANoe仿真分析软件

• 电路图：

•

七， Rollingcounter 及 CRC 发送机制测试

• 测试目的：
• 监测被测DUT报文中 Rollingcounter 是否循环滚动发送，CRC 计算的值是否正确；
• 测试执行：
• 选择带有Rollingcounter的报文ID，监测其是否循环滚动发送，CRC 计算的值是否正确，持续记录1分钟，并遍历所有带Rollingcounter的报文；
• 测试环境：
• 电源供电模块、CANoe采集盒子、DB9接线端子、CANoe仿真分析软件

• 电路图：

•
