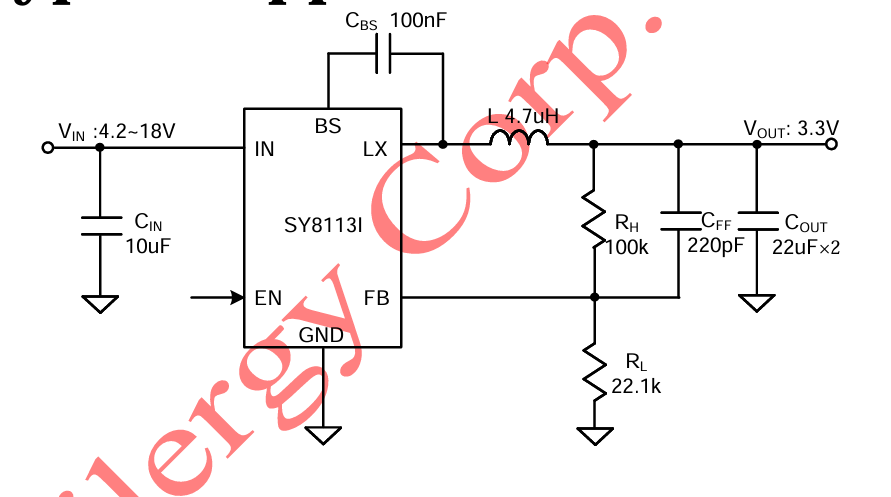

在芯片 FB（Feedback，反馈）引脚的反馈电阻上并联电容，核心作用是优化反馈环路的稳定性并抑制高频噪声，其具体功能需结合芯片类型（如 DC-DC 转换器、LDO 稳压器、运算放大器等）和电路工作原理展开，以下是详细解析：

一、核心作用：解决反馈环路的 “稳定性问题”

FB 引脚的核心功能是通过电阻分压（或直接采样）输出电压 / 电流，将信号反馈给芯片内部的误差放大器，形成 “负反馈环路” 以稳定输出。但反馈环路存在相位裕量和增益裕量两个关键参数：若环路相位偏移过大（接近 180°）、高频增益未降至 0dB 以下，会导致电路自激振荡（输出电压波动、尖峰甚至烧毁元件）。

并联电容的本质是为反馈环路引入 “相位补偿”，具体原理如下：

1. 降低高频段反馈增益：电容的容抗随频率升高而减小（XC​=1/(2πfC)）。在高频时，电容相当于 “低阻通路”，会分流反馈电阻上的高频反馈信号，使反馈到芯片内部的高频成分减弱，从而让环路增益在高频段快速降至 0dB 以下，避免自激。
2. 补偿相位偏移：反馈电阻 + 并联电容构成 “RC 滞后网络”，能为反馈信号提供额外的相位滞后（最大可达 90°），抵消环路中其他元件（如电感、输出电容）带来的相位超前，最终保证环路的相位裕量（通常要求≥45°），确保电路稳定工作。

二、次要作用：抑制高频噪声与优化动态响应

除了稳定性，并联电容还能解决反馈环路的 “噪声干扰” 和 “动态响应” 问题，具体表现为：

• 滤除高频噪声：FB 引脚是信号采样端，易受 PCB 布局（如开关电源的高频开关噪声、相邻信号线耦合）干扰。并联电容相当于 “高频滤波器”，可将反馈信号中的高频噪声（如开关尖峰、EMI 干扰）对地短路，避免噪声被芯片误判为 “输出波动”，导致错误的反馈调节（如输出电压纹波增大）。
• 优化动态响应（部分场景）：在 DC-DC 转换器等开关电源中，合理选择电容容值可平衡 “稳定性” 与 “动态响应速度”：若电容容值过小，高频抑制不足，动态负载变化（如负载电流突然增大）时输出电压跌落明显；若电容容值过大，相位补偿过度，反馈环路响应变慢，同样会导致动态负载下的电压调整滞后。需根据芯片 datasheet 推荐值匹配容值。

三、不同芯片类型的针对性作用（以常见场景为例）

FB 引脚常见于电源管理芯片（DC-DC、LDO）和运算放大器，不同场景下电容的作用侧重略有差异：

芯片类型	反馈电阻 + 电容的作用细节	典型应用场景
DC-DC 转换器（如 Buck 降压、Boost 升压）	1. 抑制开关噪声（100kHz~MHz 级），避免反馈信号被开关频率干扰；2. 补偿电感带来的相位偏移，防止环路自激。	手机充电器、工业电源模块
LDO 稳压器	1. 滤除输出端的高频纹波（如射频电路的干扰），避免反馈信号携带噪声；2. 优化环路带宽，平衡静态电流与稳定性。	芯片内核供电、传感器供电
运算放大器（反馈电阻构成放大电路）	1. 补偿运放内部的相位滞后，防止同相放大时自激；2. 限制环路带宽，减少高频噪声的放大倍数。	信号放大电路、电压比较器

四、关键注意事项（避免设计失误）

1. 容值需严格匹配芯片规格：电容容值并非越大越好 —— 过大可能导致反馈环路响应过慢（动态负载下输出电压调整滞后），过小则无法有效补偿相位、抑制噪声。必须参考芯片 datasheet 中 “FB 引脚外部元件推荐值”（如某 DC-DC 芯片推荐并联 1nF~10nF 陶瓷电容）。
2. 电容类型选择：优先使用高频特性好的陶瓷电容（如 X5R、X7R 材质），避免使用电解电容（高频容抗大，补偿效果差）；若需更高容值，可采用 “陶瓷电容 + 电解电容” 并联（电解电容滤低频，陶瓷电容滤高频）。
3. PCB 布局要求：FB 引脚的反馈电阻、电容需靠近芯片引脚布局，且电容的接地端需直接连接到芯片的 “模拟地”（而非功率地），避免接地路径过长引入额外噪声，导致补偿失效。

总结

FB 引脚反馈电阻并联电容的核心是 **“相位补偿 + 噪声抑制”**，通过 RC 网络优化反馈环路的稳定性，防止电路自激，并滤除高频干扰，确保芯片输出的电压 / 电流稳定。设计时需严格遵循芯片 datasheet 的推荐参数，同时注意 PCB 布局的抗干扰设计，才能发挥其最佳效果。
