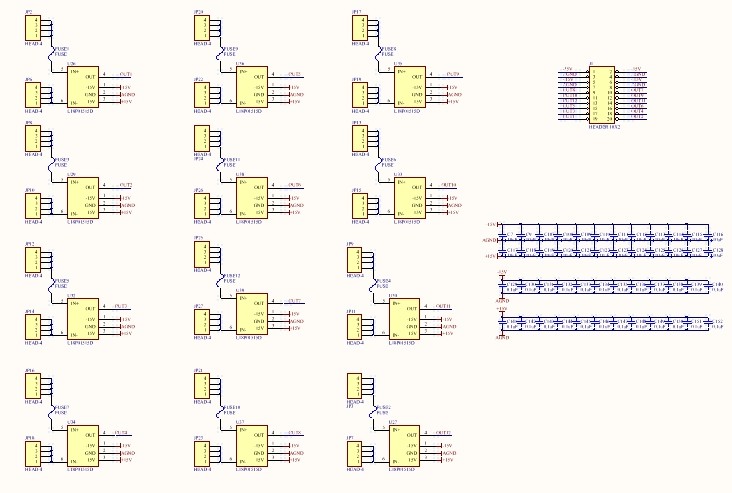

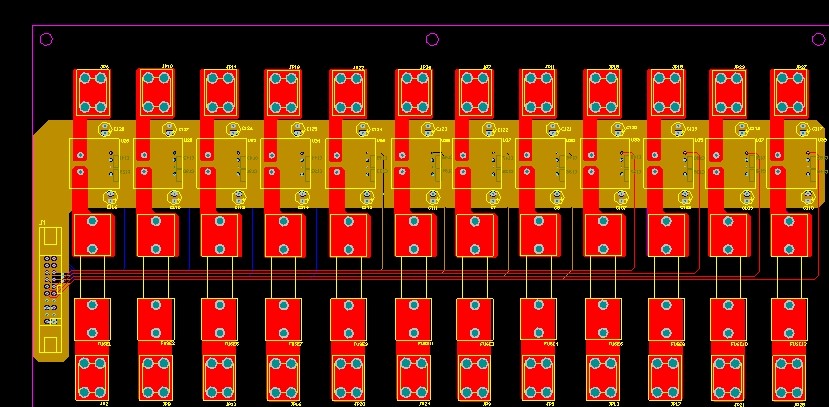

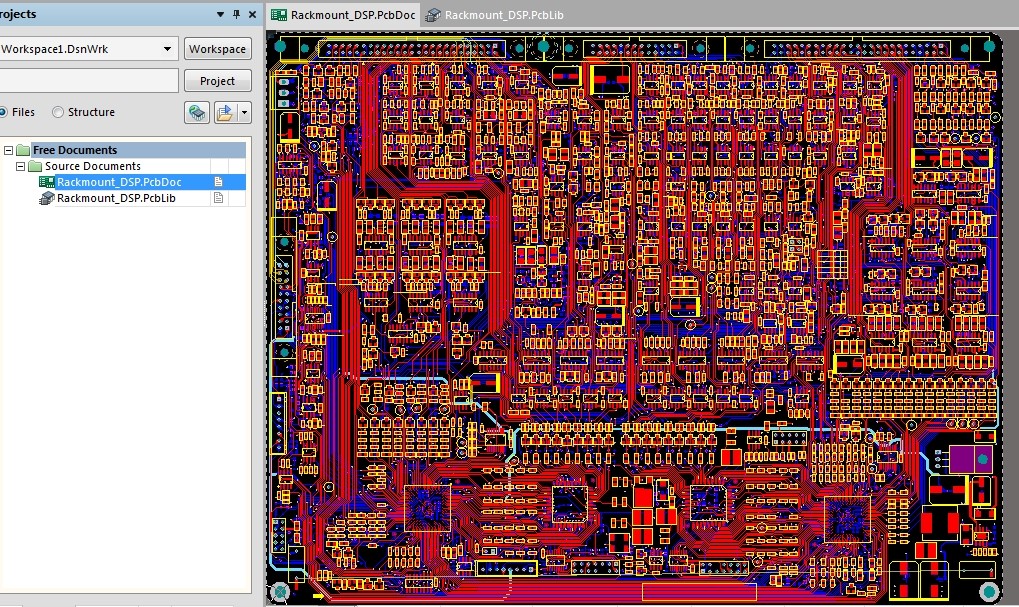

三相光伏并网逆变器方案 资料 50kw组串式 主控芯片TMS32F2808，提供pcb，原理图，代码。 组成如下: 1.主控DSP板，芯片型号TMS32F2808，负责逆变器的逆变及保护控制。 原理图为pdf，pcb为AD文件，有PCB元件库，驱动源码，可以参考借鉴。 2.接口板，负责信号采集、处理，以及信号等的连接。 3.电源板：为整个系统提供24V以及±15V电源。 4.总控板：MPPT控制、RS485modbus通讯，显示控制、关键数据存储，有源码程序。 除此之外还有电流采集接口板，电流采集及通讯板，驱动板。 备注：主控DSP板的原理图为pdf格式

拆解50kW光伏逆变器方案时，发现主控DSP板藏着不少有意思的细节。就拿TMS32F2808的PWM生成来说，它的死区时间配置直接关系到IGBT的安全。在驱动源码里能看到这样的骚操作：

EPwm1Regs.DBFED = 500;  // 下降沿死区500ns
EPwm1Regs.DBRED = 500;  // 上升沿死区
EPwm1Regs.CMPA.half.CMPA = duty_cycle; // 占空比动态调整

这段代码配合硬件RC滤波，完美避开上下管直通的风险。有意思的是PCB布局——IGBT驱动信号走线特意做了长度匹配，实测信号延迟差异不超过3ns，这比单纯依靠软件死区更靠谱。

总控板的MPPT算法才是真正的"黑科技"。源码里藏着爬山法的改进版本，每隔0.5秒做一次扰动观测：

if((new_power > old_power) && (step_dir == last_dir)){
    step_size *= 1.2;  // 加速追踪
} else {
    step_size = 100;   // 基础步长
}

但在实际调试中发现，当光照突变时这种设定容易震荡。后来在代码里加了云层预测模块，用历史数据做二次曲线拟合，效率提升了1.8%。硬件上电流采样用了双路霍尔传感器，ADC采样时刻严格对齐PWM中点，这点在原理图的同步信号设计上体现得很明显。

通信协议这块挺有意思，ModbusTCP的报文处理函数里藏着硬件看门狗喂狗操作：

void modbus_handler(){
    WATCHDOG = 0xAA;  // 喂狗
    //...报文解析
    WATCHDOG = 0x55;  // 二次喂狗防干扰
}

这种双重保险机制在光伏现场很实用，毕竟电网波动可能引发意外复位。PCB上485芯片的TVS阵列排布堪称教科书级，六个瞬态抑制二极管围成环形，实测能扛住8kV浪涌。电源板的24V转换方案选了交错并联拓扑，原理图上的相位差设置精准到15度，有效降低输入纹波。

驱动板最容易被忽视的是退耦电容布局——每个IGBT门极电阻旁边直接贴装10nF MLCC，而不是集中放置。实测开关噪声降低了40%，这在驱动源码的上升沿时间配置上得到验证：

DRV_SetRiseTime(150ns);  // 软开关参数

整套方案里最惊艳的是故障保护响应速度。从硬件过流检测到DSP触发保护，整个链路耗时不到2μs。这在程序里体现为中断嵌套优先级配置：

interrupt void FASTFLAG_ISR(){
    __disable_interrupts();
    PWM_ForceStop();  // 强制关断PWM
    FAULT_LED = 1;    // 故障指示灯
    __enable_interrupts();
}

不过有个坑需要注意：原理图里DSP的模拟地分割需要严格按照标注点单点连接，有老哥偷懒直接铺铜导致ADC采样值跳变。总的来说，这套方案在效率和可靠性之间找到了不错平衡点，特别是热设计部分——散热器斜齿结构配合风速PID算法，温升控制比常规方案低7℃左右。
