音视频编解码学习（一）：ffmpeg rockchip之利用rkmpp进行硬解码——rkmppdec.c中重要函数分析
·
1、ffmpeg rockchip处理帧并调用rkmpp进行硬解码流程

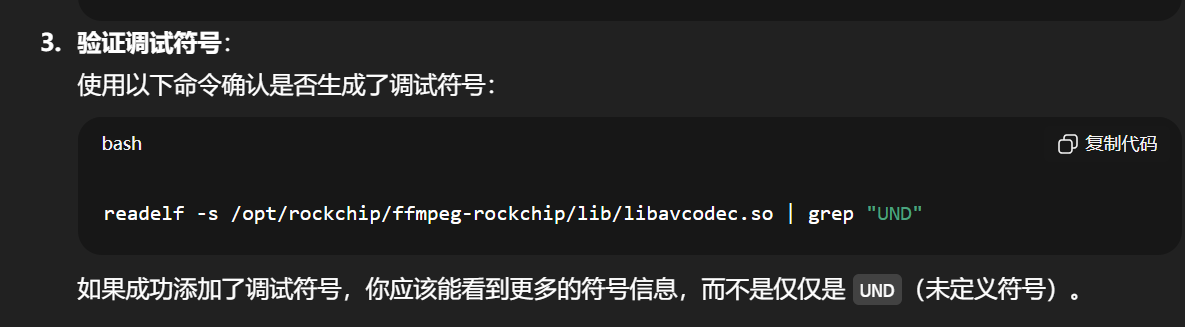

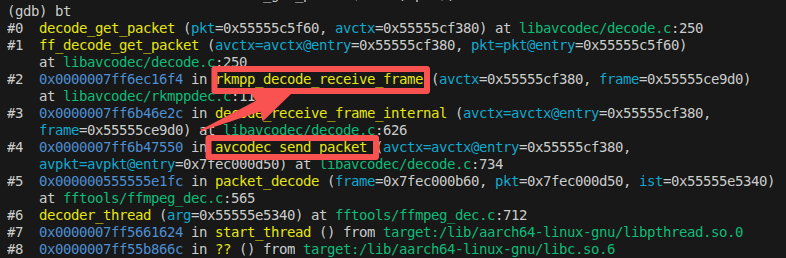

配置ffmpeg时添加符号：-g

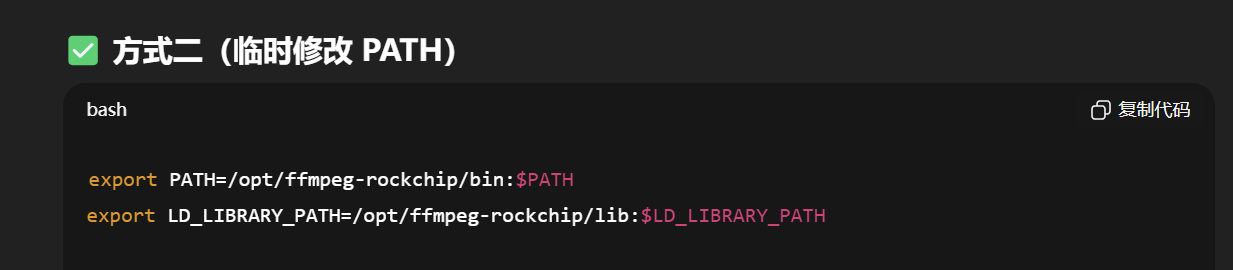

烧到开发板上
整体大致流程如下：
avcodec_open2()
↓
rkmpp_init_decoder()
↓
avcodec_send_packet()
↓
rkmpp_decode()
↓
├── decode_put_packet()
├── decode_get_frame()
↓
avcodec_receive_frame()
↓
rkmpp_close_decoder()

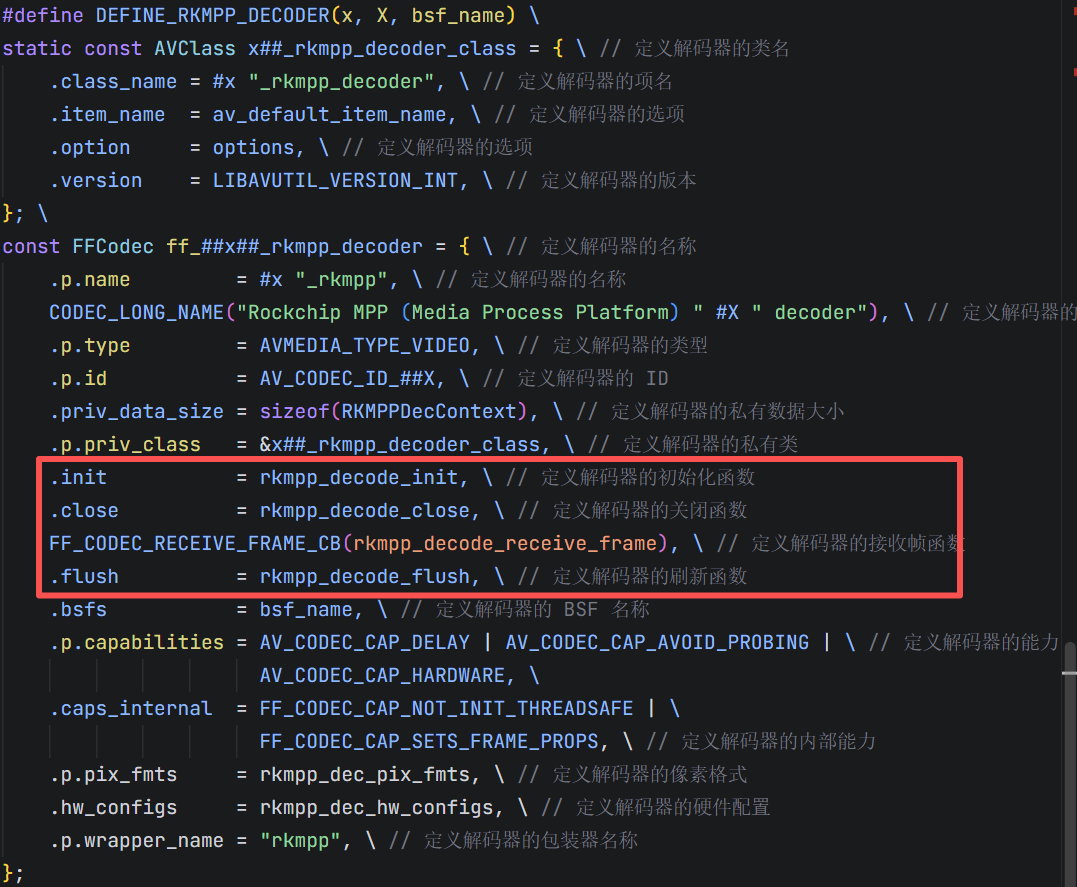

2、源代码分析：libavcodec/rkmppdec.c
重要的函数：

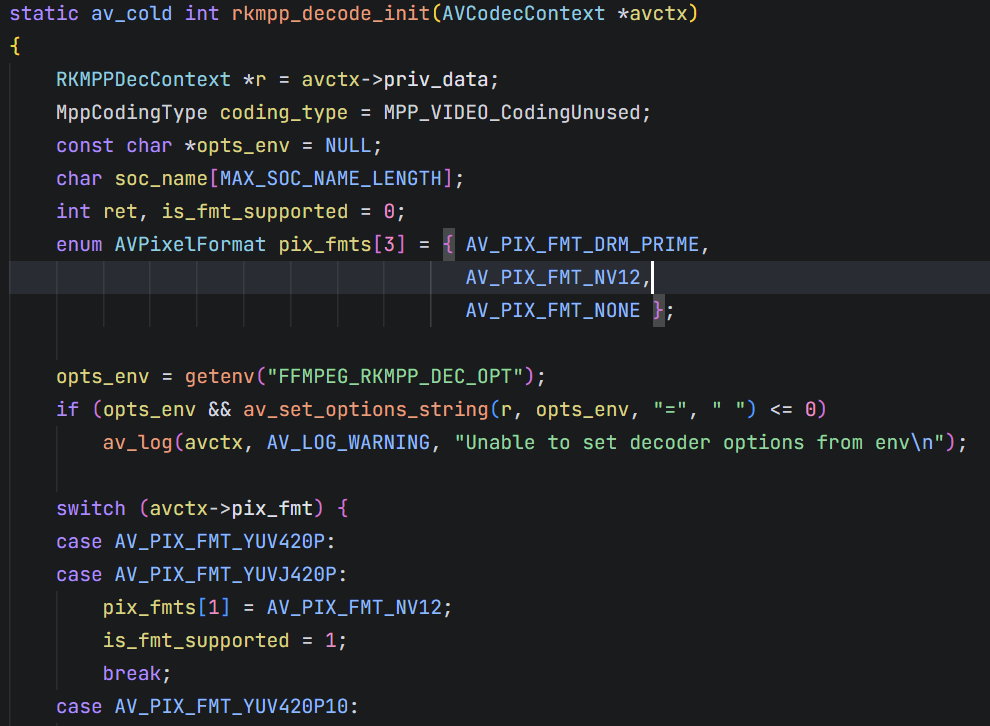

2.1、rkmpp_decode_init
# 1、先根据根据上层想要的输出像素格式去匹配rkmpp硬件解码像素格式（switch case这里）
# 2、建立MPP解码器对象
if ((ret = mpp_create(&r->mctx, &r->mapi)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to create MPP context and api: %d\n", ret);
ret = AVERROR_EXTERNAL;
goto fail;
}
if ((ret = mpp_init(r->mctx, MPP_CTX_DEC, coding_type)) != MPP_OK) { // 初始化MPP上下文
av_log(avctx, AV_LOG_ERROR, "Failed to init MPP context: %d\n", ret);
ret = AVERROR_EXTERNAL;
goto fail;
}
# 3、这里有个特殊的处理MJPEG
if (avctx->codec_id == AV_CODEC_ID_MJPEG) {
r->buf_mode = RKMPP_DEC_HALF_INTERNAL;
/* Misc buffer group: for info change frame and bitstream only */
ret = mpp_buffer_group_get_internal(&r->buf_group_misc, MPP_BUFFER_TYPE_DRM |
MPP_BUFFER_FLAGS_DMA32 |
MPP_BUFFER_FLAGS_CACHABLE);
if (ret != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to get MPP internal buffer group for Misc: %d\n", ret);
ret = AVERROR_EXTERNAL;
goto fail;
}
}
/*
由于MJPEG的格式问题，与H264等不同，H264是帧间压缩的视频编码，分为IBP帧，帧间有强依赖性。
MJPEG本质上是由一连串的单独的JPEG压缩图片按照帧率压缩而成，每一帧都是单独无依赖的，单帧入，单帧出。
H264的码流本质上是按照NALU组成的大块连续数据，但是MJPEG是大量碎片化的小数据包，所以针对MJPEG
需要单独申请内存（会进行频繁的申请释放操作）
mpp_buffer_group_get_internal申请的是硬件显存，不是malloc申请的内存。cpu可以间接访问。
*/
# 4、创建/复用MPP的硬件设备
if (avctx->hw_device_ctx) { // 如果ffmpeg上下文有硬件设备上下文, 则尝试复用之, 否则创建新的
AVBufferRef *device_ref = avctx->hw_device_ctx;
AVHWDeviceContext *device_ctx = (AVHWDeviceContext *)device_ref->data;
if (device_ctx && device_ctx->type == AV_HWDEVICE_TYPE_RKMPP) {
r->hwdevice = av_buffer_ref(avctx->hw_device_ctx);
if (r->hwdevice)
av_log(avctx, AV_LOG_VERBOSE, "Picked up an existing RKMPP hardware device\n");
}
}
if (!r->hwdevice) {
if ((ret = av_hwdevice_ctx_create(&r->hwdevice, AV_HWDEVICE_TYPE_RKMPP, NULL, NULL, 0)) < 0) {
av_log(avctx, AV_LOG_ERROR, "Failed to create a RKMPP hardware device: %d\n", ret);
goto fail;
}
av_log(avctx, AV_LOG_VERBOSE, "Created a RKMPP hardware device\n");
}
return 0;

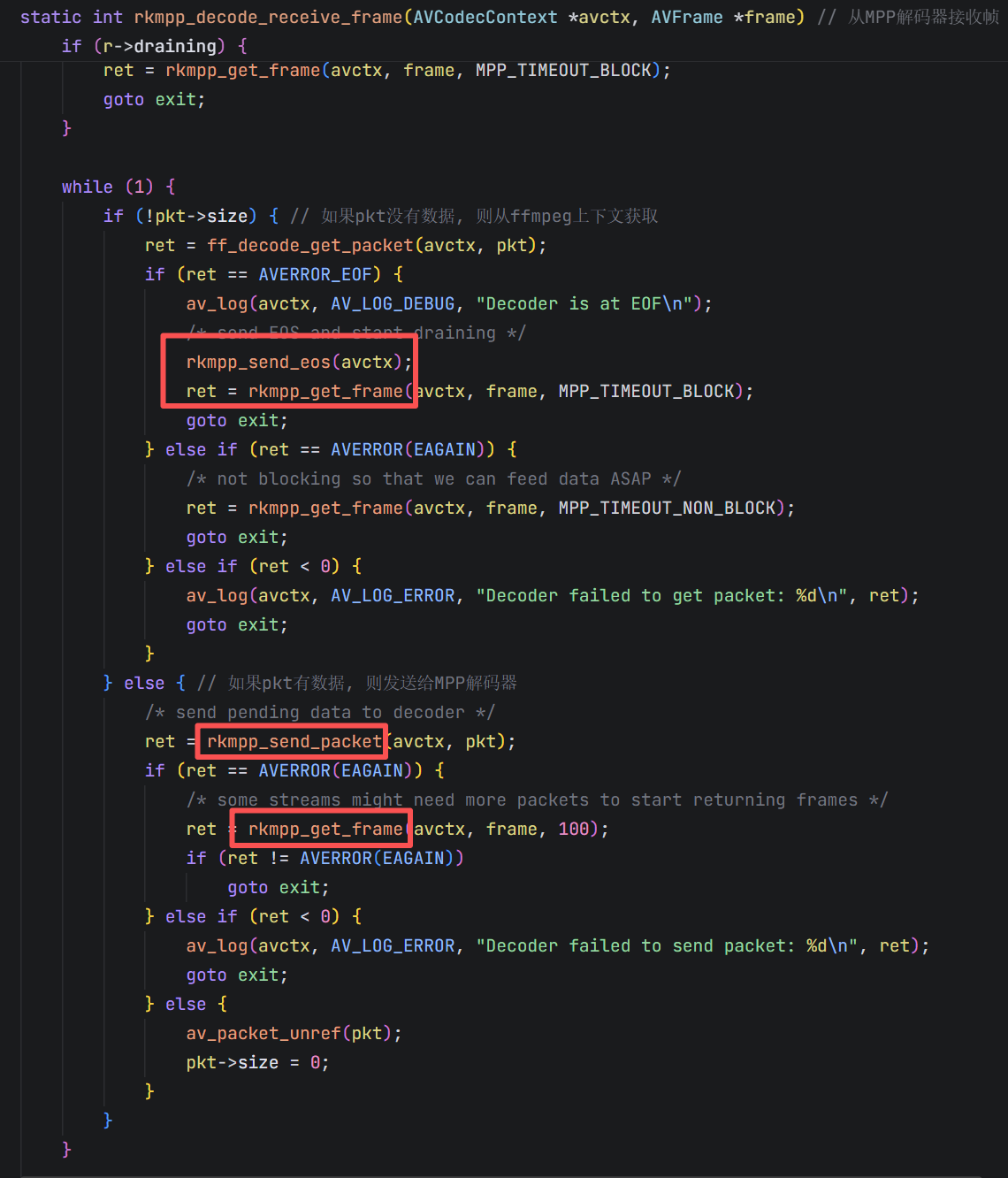

2.2、rkmpp_decode_receive_frame
这是最关键的一个函数
本质来说就是一个死循环，不断地拿packet丢给MPP，rkmpp的其他API后面再深入分析。
2.3、rkmpp_send_packet
这个函数会将packet塞进MPP。注意，packet是压缩的数据，还没解码。
调用关系如图

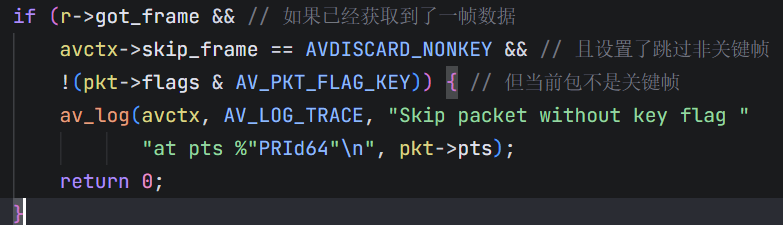

跳帧处理策略：
很多码流（直播、切入）再开始阶段可能需要先喂一段数据才能“起解”，如果一上来就把非关键帧丢了，可能下一个关键帧还有很远，就会导致硬解一直不出画面，所以在跳帧的时候先确保已经稳定硬解出过帧再跳。
核心点：
对于MPP来说，MJPEG都是单独拿出来作为一种情况进行考虑的，上文提到过。
if (avctx->codec_id == AV_CODEC_ID_MJPEG) {
MppBuffer mpp_buf = NULL;
av_assert0(r->buf_group_misc);
/* the input slot of the MJPEG decoder must be a DRM/DMA buffer,
* so borrow some from the frame buffer to write the pkt data */
if ((ret = mpp_buffer_get(r->buf_group_misc, &mpp_buf, pkt->size)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to get buffer for packet: %d\n", ret);
return AVERROR_EXTERNAL;
}
if (!mpp_buf)
return AVERROR(ENOMEM);
if ((ret = mpp_buffer_write(mpp_buf, 0, pkt->data, pkt->size)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to write buffer: %d\n", ret);
mpp_buffer_put(mpp_buf);
return AVERROR_EXTERNAL;
}
if ((ret = mpp_buffer_sync_partial_end(mpp_buf, 0, pkt->size)) != MPP_OK)
av_log(avctx, AV_LOG_DEBUG, "Failed to sync buffer write: %d\n", ret);
if ((ret = mpp_packet_init_with_buffer(&mpp_pkt, mpp_buf)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to init packet with buffer: %d\n", ret);
mpp_buffer_put(mpp_buf);
return AVERROR_EXTERNAL;
}
mpp_buffer_put(mpp_buf);
mpp_packet_set_pts(mpp_pkt, mpp_pkt_pts);
ret = rkmpp_mjpeg_put_packet(avctx, mpp_pkt);
if (ret == MPP_ERR_UNKNOW) {
if (mpp_pkt)
mpp_packet_deinit(&mpp_pkt);
return AVERROR_EXTERNAL;
}
} else {
if ((ret = mpp_packet_init(&mpp_pkt, pkt->data, pkt->size)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to init packet: %d\n", ret);
return AVERROR_EXTERNAL;
}
mpp_packet_set_pts(mpp_pkt, mpp_pkt_pts);
ret = r->mapi->decode_put_packet(r->mctx, mpp_pkt);
}
可以看到AVPacket转换成MppPacket就是在函数mpp_packet_init()/mpp_packet_iniy_with_buffer()这里进行转换的。同样，后者是MJPEG使用的。
2.4、rkmpp_get_frame

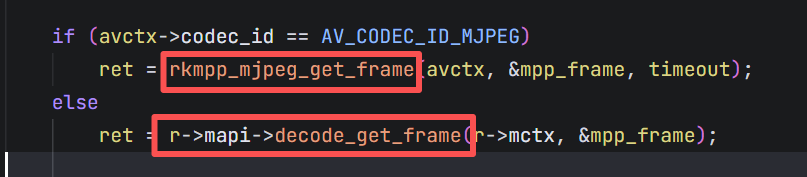

函数内部获取frame其实也是分为MJPEG和非MJPEG
后面包括一些取帧超时、失败，没有拿到帧、处理EOS等杂项。
！！！ 最核心的部分是info_change的处理（分辨率、格式的变化）
if (r->info_change = mpp_frame_get_info_change(mpp_frame) ||
(avctx->codec_id == AV_CODEC_ID_MJPEG && !r->buf_group)) {
char *opts = NULL;
int fast_parse = r->fast_parse;
int mpp_frame_mode = mpp_frame_get_mode(mpp_frame);
const MppFrameFormat mpp_fmt = mpp_frame_get_fmt(mpp_frame);
enum AVPixelFormat pix_fmts[3] = { AV_PIX_FMT_DRM_PRIME,
AV_PIX_FMT_NONE,
AV_PIX_FMT_NONE };
av_log(avctx, AV_LOG_VERBOSE, "Noticed an info change\n");
if (r->afbc && !(mpp_fmt & MPP_FRAME_FBC_MASK)) {
av_log(avctx, AV_LOG_VERBOSE, "AFBC is requested but not supported\n");
r->afbc = 0;
}
pix_fmts[1] = rkmpp_get_av_format(mpp_fmt & MPP_FRAME_FMT_MASK);
if (avctx->pix_fmt == AV_PIX_FMT_DRM_PRIME)
avctx->sw_pix_fmt = pix_fmts[1];
else {
if ((ret = ff_get_format(avctx, pix_fmts)) < 0)
goto exit;
avctx->pix_fmt = ret;
}
avctx->width = mpp_frame_get_width(mpp_frame);
avctx->height = mpp_frame_get_height(mpp_frame);
avctx->coded_width = FFALIGN(avctx->width, 64);
avctx->coded_height = FFALIGN(avctx->height, 64);
rkmpp_export_avctx_color_props(avctx, mpp_frame);
if (av_opt_serialize(r, 0, 0, &opts, '=', ' ') >= 0)
av_log(avctx, AV_LOG_VERBOSE, "Decoder options: %s\n", opts);
if (opts)
av_freep(&opts);
av_log(avctx, AV_LOG_VERBOSE, "Configured with size: %dx%d | pix_fmt: %s | sw_pix_fmt: %s\n",
avctx->width, avctx->height,
av_get_pix_fmt_name(avctx->pix_fmt),
av_get_pix_fmt_name(avctx->sw_pix_fmt));
if ((ret = rkmpp_set_buffer_group(avctx, pix_fmts[1], avctx->width, avctx->height)) < 0)
goto exit;
/* Disable fast parsing for the interlaced video */
if (((mpp_frame_mode & MPP_FRAME_FLAG_FIELD_ORDER_MASK) == MPP_FRAME_FLAG_DEINTERLACED ||
(mpp_frame_mode & MPP_FRAME_FLAG_FIELD_ORDER_MASK) == MPP_FRAME_FLAG_TOP_FIRST) && fast_parse) {
av_log(avctx, AV_LOG_VERBOSE, "Fast parsing is disabled for the interlaced video\n");
fast_parse = 0;
}
if ((ret = r->mapi->control(r->mctx, MPP_DEC_SET_PARSER_FAST_MODE, &fast_parse)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to set parser fast mode: %d\n", ret);
ret = AVERROR_EXTERNAL;
goto exit;
}
if ((ret = r->mapi->control(r->mctx, MPP_DEC_SET_INFO_CHANGE_READY, NULL)) != MPP_OK) {
av_log(avctx, AV_LOG_ERROR, "Failed to set info change ready: %d\n", ret);
ret = AVERROR_EXTERNAL;
goto exit;
}
/* there's no real info change, export the frame directly */
if (avctx->codec_id == AV_CODEC_ID_MJPEG)
goto export;
/* no more new pkts after EOS, retry to get frame */
if (r->draining) {
mpp_frame_deinit(&mpp_frame);
return rkmpp_get_frame(avctx, frame, MPP_TIMEOUT_MAX);
}
ret = AVERROR(EAGAIN);
goto exit;
} else {
export:
av_log(avctx, AV_LOG_DEBUG, "Received a frame\n");
r->got_frame = 1;
switch (avctx->pix_fmt) {
case AV_PIX_FMT_DRM_PRIME:
{
if ((ret = rkmpp_export_frame(avctx, frame, mpp_frame)) < 0)
goto exit;
return 0;
}
break;
case AV_PIX_FMT_NV12:
case AV_PIX_FMT_NV16:
case AV_PIX_FMT_NV24:
case AV_PIX_FMT_NV15:
case AV_PIX_FMT_NV20:
{
AVFrame *tmp_frame = av_frame_alloc();
if (!tmp_frame) {
ret = AVERROR(ENOMEM);
goto exit;
}
if ((ret = rkmpp_export_frame(avctx, tmp_frame, mpp_frame)) < 0)
goto exit;
if ((ret = ff_get_buffer(avctx, frame, 0)) < 0) {
av_log(avctx, AV_LOG_ERROR, "ff_get_buffer failed: %d\n", ret);
av_frame_free(&tmp_frame);
goto exit;
}
if ((ret = av_hwframe_transfer_data(frame, tmp_frame, 0)) < 0) {
av_log(avctx, AV_LOG_ERROR, "av_hwframe_transfer_data failed: %d\n", ret);
av_frame_free(&tmp_frame);
goto exit;
}
if ((ret = av_frame_copy_props(frame, tmp_frame)) < 0) {
av_log(avctx, AV_LOG_ERROR, "av_frame_copy_props failed: %d\n", ret);
av_frame_free(&tmp_frame);
goto exit;
}
av_frame_free(&tmp_frame);
return 0;
}
break;
default:
{
ret = AVERROR_BUG;
goto exit;
}
break;
}
}
- 检查AFBC是否实际可用，不可用就关掉
- 根据MPP的输出格式选择像素格式
- 更新尺寸和颜色属性
- 打印配置日志
- 重新配置buffer group，也就是
rkmpp_set_buffer_group()，这是这个分支最重要的部分 - 如果正在draining，那就递归继续取帧
重点分析**export:**这个分支
分为三种情况：
AV_PIX_FMT_DRM_PRIME
这里直接调用rkmpp_export_frame()把MppFrame的dma buffer的fd + DRM描述符打包进AVFrame。- 软件格式
NV12 / NV16 / NV24 / NV15 / NV20
先导出一个临时硬件帧tmp_frame，再通过av_hwframe_transfer_data把硬件帧下载成普通内存 - 其他格式认为是出错
