在做智能家居、工业面板或任何带外壳的交互产品时，我们常想用一整块厚厚的玻璃或亚克力来提升质感与防护性。然而，一个现实难题总是随之而来：当介质厚度超过3mm，常规的触摸方案开始变得迟钝甚至完全失灵。

        增加介质厚度意味着触摸信号被大幅衰减，而单纯提高灵敏度又会引入环境噪声，导致误触发。市面上的穿透方案要么成本高昂，要么需要复杂的多层PCB设计。我们是否能用一种更简单、更低成本的方式，稳定搞定5mm甚至更厚的玻璃？

        答案是肯定的。本文将分享我们基于单颗通用触摸芯片，通过深度定制的算法，实现稳定穿透5.1mm有机玻璃、支持可编程长按/灵敏度调节的完整方案。它不仅是一个模块，更是一套解决思路。

一、 核心思路：软硬协同，而非蛮力堆料

我们的目标很明确：在控制成本的前提下，突破厚介质带来的信号衰减瓶颈。核心思路不是更换更昂贵的芯片，而是对现有芯片的潜力进行深度挖掘，实现软硬件协同优化。

1. 硬件选型：选择了一款性价比较高、内置高灵敏度触摸感应单元的单片机作为主控。关键在于其ADC采样速率和可配置性满足我们的算法需求。

2. 算法优化（关键）：这是突破的核心。我们没有使用芯片原厂的通用库，而是从底层寄存器入手，重写了触摸检测与信号处理链：

   • 动态基线跟踪：环境温湿度变化、电源波动都会影响基准。我们实现了快速自适应的动态基线跟踪算法，确保在各种环境下都能获得稳定的参考点。

   • 自适应阈值与数字滤波：针对厚介质下信噪比低的特点，设计了两级滤波：一级硬件滤波去除高频毛刺，二级软件滤波（如滑动平均、中值滤波）抑制低频干扰。触发阈值不再是固定值，而是根据实时信号质量动态调整。

   • 多周期验证与消抖：引入“多周期验证”机制，只有连续多个采样周期都满足触发条件，才判定为一次有效触摸，从根本上杜绝了误触发。同时，为长按功能设计了独立的计时与状态机。

二、 实现效果：从“失灵”到“稳定”

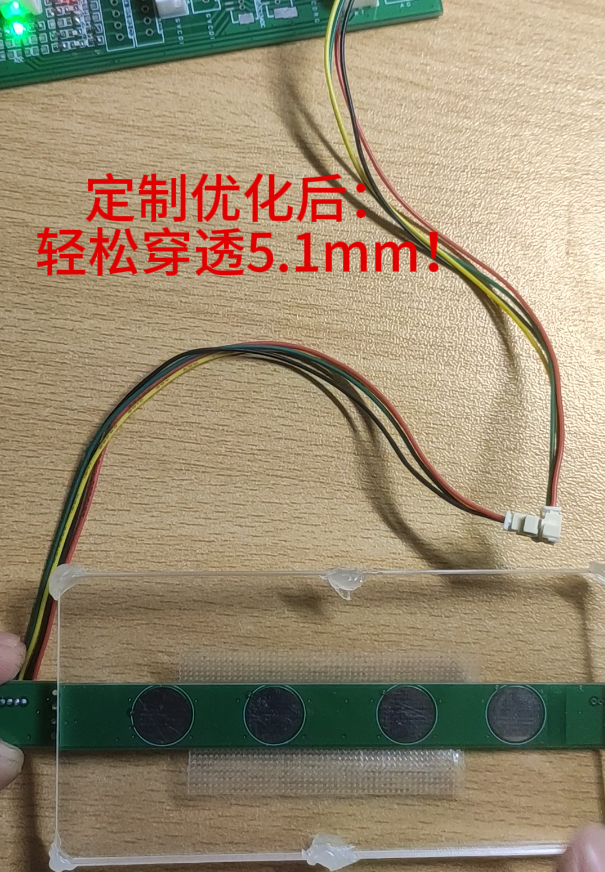

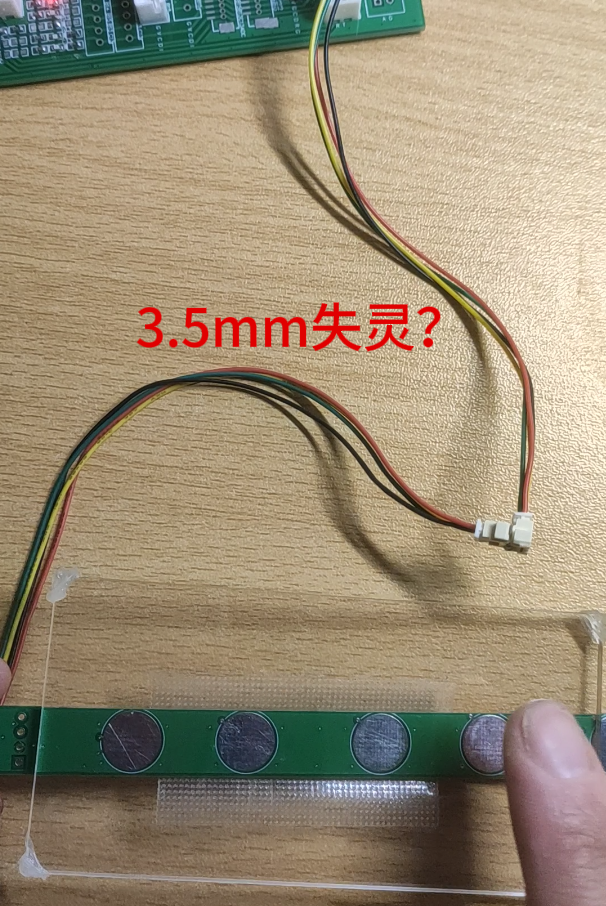

理论需要数据支撑。我们搭建了测试环境，使用1.8mm、3.5mm、5.1mm三种厚度的有机玻璃进行对比测试。

• 图：优化前后对比图

三、 关键代码与配置示例

以下是部分核心配置和逻辑的伪代码，展示了我们的实现思路：

// 1. 触摸通道关键配置（示例基于某通用MCU）
void TouchKey_Init(void) {
    // 选择高精度ADC通道
    ADC_Config.HighResolutionMode = ENABLE;
    // 提高采样率，捕捉微弱信号变化
    ADC_Config.SamplingTime = ADC_SAMPLETIME_47CYCLES;
    // 启用硬件过采样，提升信噪比
    ADC_Config.OverSamplingMode = ENABLE;
    ADC_Config.OversamplingRatio = 16;
    // ... 其他配置
}

// 2. 动态基线跟踪与自适应阈值核心逻辑
uint16_t g_u16Baseline = 0;    // 动态基线
uint16_t g_u16Threshold = 30;   // 初始阈值
#define BASELINE_ALPHA    0.01  // 基线平滑系数
#define HYSTERESIS        5     // 迟滞值，防抖动

uint8_t TouchKey_Scan(uint16_t rawValue) {
    static uint8_t stableCount = 0;

    // 动态更新基线（平滑滤波）
    g_u16Baseline = (uint16_t)((float)g_u16Baseline * (1.0 - BASELINE_ALPHA) + (float)rawValue * BASELINE_ALPHA);

    // 计算信号差值
    int16_t diff = (int16_t)(g_u16Baseline - rawValue);

    // 自适应阈值：信号强时阈值可稍高，抗干扰；信号弱时阈值降低，保灵敏度
    uint16_t dynamicThreshold = g_u16Threshold;
    if (diff > 100) { // 强信号区域
        dynamicThreshold = g_u16Threshold + 10;
    }

    // 判断触摸
    if (diff > dynamicThreshold) {
        stableCount++;
        if (stableCount >= 3) { // 连续3次满足条件，确认为有效触摸
            stableCount = 0;
            return 1; // 触摸按下
        }
    } else {
        stableCount = 0;
    }
    return 0; // 无触摸
}

// 3. 长按功能状态机（简化示例）
typedef enum {
    KEY_STATE_IDLE,
    KEY_STATE_PRESSED,
    KEY_STATE_LONG_PRESS
} KeyState_t;

void Key_LongPress_Handler(void) {
    static KeyState_t state = KEY_STATE_IDLE;
    static uint32_t pressTick = 0;

    switch(state) {
        case KEY_STATE_IDLE:
            if (TouchKey_Scan(GetRawValue()) == 1) {
                state = KEY_STATE_PRESSED;
                pressTick = GetSystemTick(); // 记录按下时刻
            }
            break;
        case KEY_STATE_PRESSED:
            if (TouchKey_Scan(GetRawValue()) == 0) {
                state = KEY_STATE_IDLE; // 松开，短按
            } else if ((GetSystemTick() - pressTick) > 1000) { // 按下超过1秒
                state = KEY_STATE_LONG_PRESS;
                ExecuteLongPressAction(); // 执行长按功能
            }
            break;
        case KEY_STATE_LONG_PRESS:
            if (TouchKey_Scan(GetRawValue()) == 0) {
                state = KEY_STATE_IDLE; // 松开，结束
            }
            break;
    }
}

四、 应用场景与思考

该方案已成功应用于：

• 智能家居：高端智能马桶的一体化厚玻璃面板、嵌入式厨房电器控制面板。

• 工业HMI：带有防护玻璃的工业设备触摸控制界面，要求高可靠性。

• 创新产品：任何需要实现“隔空”或“隔厚板”触摸的交互设计。

未来的优化方向：

1. 多材质自适应：尝试通过算法自动识别不同介质的介电常数（如玻璃、亚克力、木质），实现“即贴即用”。

2. 低功耗优化：针对电池供电设备，深度优化扫描策略与休眠模式。

五、 结语

在硬件成本受限的情况下，通过深入的软件算法优化，往往能挖掘出芯片的深层潜力，解决看似棘手的工程难题。本次“厚玻璃触摸”项目的实践再次证明了这一点。软硬件的协同设计，永远是嵌入式工程师最具价值的武器。

技术无界，交流有益。​ 希望这篇分享能为大家在类似项目中带来一些启发。如果你也在为触摸应用中的特定问题寻找方案，或者对这个模块的具体实现有更深入的兴趣，欢迎在评论区留言交流。
