什么叫ＵＲＤＦ？在ｒｖｉｚ中是，经常会出现一个ｅｒｒｏｒ，就是不存在ＵＲＤＦ文件．Unified Robot Description Format，统一机器人描述格式，简称为URDF。ROS中的urdf功能包包含一个URDF的C++解析器，URDF文件使用XML格式描述机器人模型。

１．安装urdf_tutorial，可以使用其中的例子

sudo apt-get install ros-indigo-urdf-tutorial
//安装liburdfdom-tools，提供对urdf文件的检查
sudo apt-get install liburdfdom-tools
//创建Ｒｏｓ包
 catkin_create_pkg smartcar_description  std_msgs rospy roscpp urdf

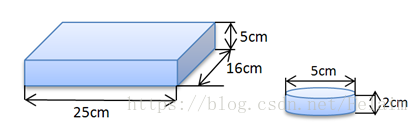

２．智能车尺寸数据

３．建立ｕｒｄｆ文件
在smartcar_description文件夹下建立urdf文件夹 $mkdir -p urdf ，创建智能车的描述文件smartcar.urdf，描述代码如下：

<?xml version="1.0"?>

<robot name="smartcar">
//link name
  <link name="base_link">

    <visual>

      <geometry>
    //这个上面图片的尺寸相对应
        <box size="0.25 .16 .05"/>

    </geometry>

    <origin rpy="0 0 1.57075" xyz="0 0 0"/>

    <material name="blue">
//颜色设定为０－１，这个机器人设定成蓝色，a指透明度，０就不可见了，因为指透明的状态
        <color rgba="0 0 .8 1"/>

    </material>

    </visual>

</link>


//四个轮子的具体设定
<link name="right_front_wheel">

    <visual>

      <geometry>

        <cylinder length=".02" radius="0.025"/>

      </geometry>

      <material name="black">

        <color rgba="0 0 0 1"/>

      </material>

    </visual>

  </link>



  <joint name="right_front_wheel_joint" type="continuous">

    <axis xyz="0 0 1"/>

    <parent link="base_link"/>

    <child link="right_front_wheel"/>

    <origin rpy="0 1.57075 0" xyz="0.08 0.1 -0.03"/>

    <limit effort="100" velocity="100"/>

    <joint_properties damping="0.0" friction="0.0"/>

  </joint>



  <link name="right_back_wheel">

    <visual>

      <geometry>

        <cylinder length=".02" radius="0.025"/>

      </geometry>

      <material name="black">

        <color rgba="0 0 0 1"/>

      </material>

    </visual>

  </link>



  <joint name="right_back_wheel_joint" type="continuous">

    <axis xyz="0 0 1"/>

    <parent link="base_link"/>

    <child link="right_back_wheel"/>

    <origin rpy="0 1.57075 0" xyz="0.08 -0.1 -0.03"/>

    <limit effort="100" velocity="100"/>

    <joint_properties damping="0.0" friction="0.0"/>

</joint>



<link name="left_front_wheel">

    <visual>

      <geometry>

        <cylinder length=".02" radius="0.025"/>

      </geometry>

      <material name="black">

        <color rgba="0 0 0 1"/>

      </material>

    </visual>

  </link>



  <joint name="left_front_wheel_joint" type="continuous">

    <axis xyz="0 0 1"/>

    <parent link="base_link"/>

    <child link="left_front_wheel"/>

    <origin rpy="0 1.57075 0" xyz="-0.08 0.1 -0.03"/>

    <limit effort="100" velocity="100"/>

    <joint_properties damping="0.0" friction="0.0"/>

  </joint>



  <link name="left_back_wheel">

    <visual>

      <geometry>

        <cylinder length=".02" radius="0.025"/>

      </geometry>

      <material name="black">

        <color rgba="0 0 0 1"/>

      </material>

    </visual>

  </link>



  <joint name="left_back_wheel_joint" type="continuous">

    <axis xyz="0 0 1"/>

    <parent link="base_link"/>

    <child link="left_back_wheel"/>

    <origin rpy="0 1.57075 0" xyz="-0.08 -0.1 -0.03"/>

    <limit effort="100" velocity="100"/>

    <joint_properties damping="0.0" friction="0.0"/>

  </joint>



  <link name="head">

    <visual>

      <geometry>

        <box size=".02 .03 .03"/>

      </geometry>

      <material name="white">

          <color rgba="1 1 1 1"/>

      </material>

    </visual>

  </link>



  <joint name="tobox" type="fixed">

    <parent link="base_link"/>

    <child link="head"/>

    <origin xyz="0 0.08 0.025"/>

  </joint>

</robot>

４．建立launch命令文件

<launch>

    <arg name="model" />

    <arg name="gui" default="False" />

    <param name="robot_description" textfile="$(find smartcar_description)/urdf/smartcar.urdf" />

    <param name="use_gui" value="$(arg gui)"/>

    <node name="joint_state_publisher" pkg="joint_state_publisher" type="joint_state_publisher" >

    </node>

    <node name="robot_state_publisher" pkg="robot_state_publisher" type="state_publisher" />

    <node name="rviz" pkg="rviz" type="rviz" args="-d $(find urdf_tutorial)/urdf.rviz" />

</launch>

老版本使用的是ｕｒｄｆ．ｖｃｇ，如果报找不到．ｖｃｇ文件，通常是因为版本不匹配的问题．

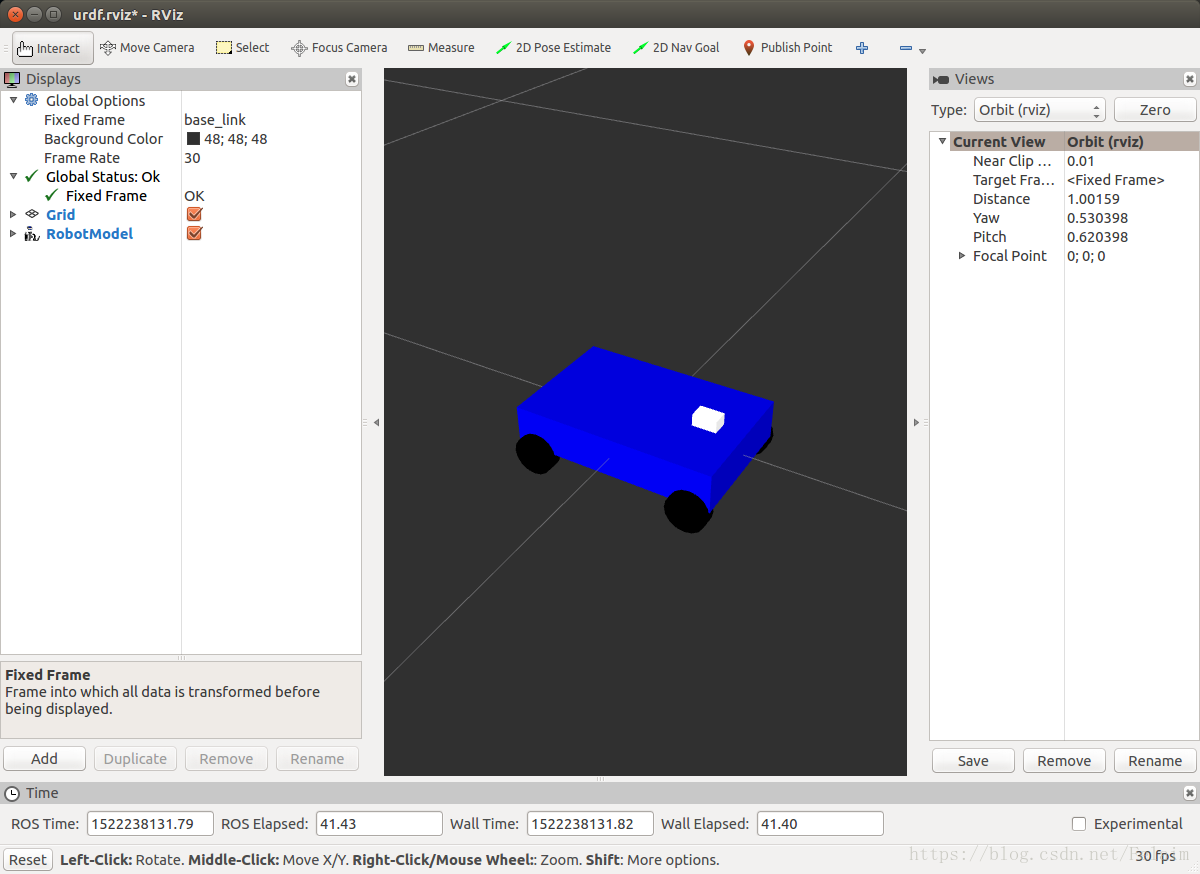

５．效果演示

roslaunch  smartcar_description  base.urdf.rviz.launch  gui:=true

一个简陋的小车出现啦Ｏ（∩＿∩）Ｏ哈哈～
上面的代码对应显示的上图应该就很好理解了Ｏ（∩＿∩）Ｏ哈哈～
