BK1662N 单北斗定位芯片（已过认证）
·
BK1662N 是全集成的单芯片 L1/L5 双频北斗解决方案，专为需要低功耗和高性能的应用而设计。
BK1662N 可以实现 优化的多频段和多模式信号跟踪。同时其实现了先进的抗多径和抗干扰射频前端，以及对 L1/L5 频段提供多达 8 个抗 单音干扰滤波器，显著提高了实际定位和 TTFF 性能。
BK1662N 采用先进的软件硬件结合的低功耗设计。它可以在不降低性能的情况下提供超低功耗。
BK1662N 具有低功耗，高性能的特点，是很多产品应用的理想选择，尤其适用于可穿戴、物联网、北斗模块、跟踪 器、无人机和汽车导航
1.特性
GNSS 部分
• 150 个跟踪通道以及专用的搜索引擎
• L1 频点支持 Beidou B1I, Beidou B1C
• L5 频点支持 Beidou B2A, Beidou B2B, Beidou B2I
• 冷启动灵敏度: -143 dBm
• 热启动灵敏度: -155 dBm
• 重捕获灵敏度: -155 dBm
• 跟踪灵敏度: -158 dBm
• 更新频率: 1 ~ 20 Hz
• 单点定位精度: 水平 1.5 m CEP 垂直 2.5 m CEP
• RTK 定位精度: 水平 1.0 cm+1 ppm CEP 垂直 1.5 cm+1 ppm CEP
• 地速精度: 0.1 m/s CEP
• 冷启动首次定位时间: 35 s
• AGPS 首次定位时间: 3 s
• 热启动定位时间: 3 s
• 支持 SBAS
• 支持 AGPS
• 支持 RTCM3.X
• 支持 NMEA0183
处理器和存储器
• 32-bit DSP 运行在 350 MHz
• 单精度和双精度浮点运算支持
• Embedded Flash
• RAM/ROM
• 32 KB Cache
• 256-bit eFuse
• 可用于调试和下载的 UART/JTAG
时钟方案
• 外部振荡电路: 26 MHz TCXO
• 内部振荡电路: 配合 26 MHz 晶体的振荡电路 (X26M), 配合 32 kHz 晶体的振荡电路 (X32K) 和环阵振荡电路
(ROSC32K)
• 350 MHz PLL
供电方案
• 1.8 to 3.6V VBAT 主电源供电
• 内置上电复位 (POR) 和欠压复位逻辑 (BOD)
• 内置多个 LDO
• 内置 DC-DC
• 功耗:
- L1/L5 连续跟踪模式: 90 mw
外设接口
• 17 GPIOs
• 3x UART, 其中一个具备下载功能
• 1x I2C
• 1x SPI(QFN40)
• 10-比特 SAR ADC, 1 通道(QFN40)
• 1x 硬件看门狗
• 2x 通用 32 位计数器
• 1x 低功耗 RTC 计数器
• 1x 温度传感器
封装

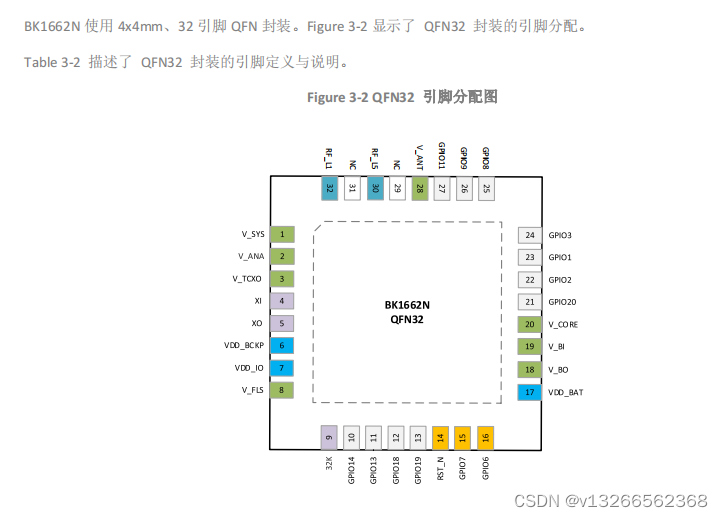

• QFN32 封装, 4 mm x 4 mm
• 工作温度范围: -40 to +85°C
