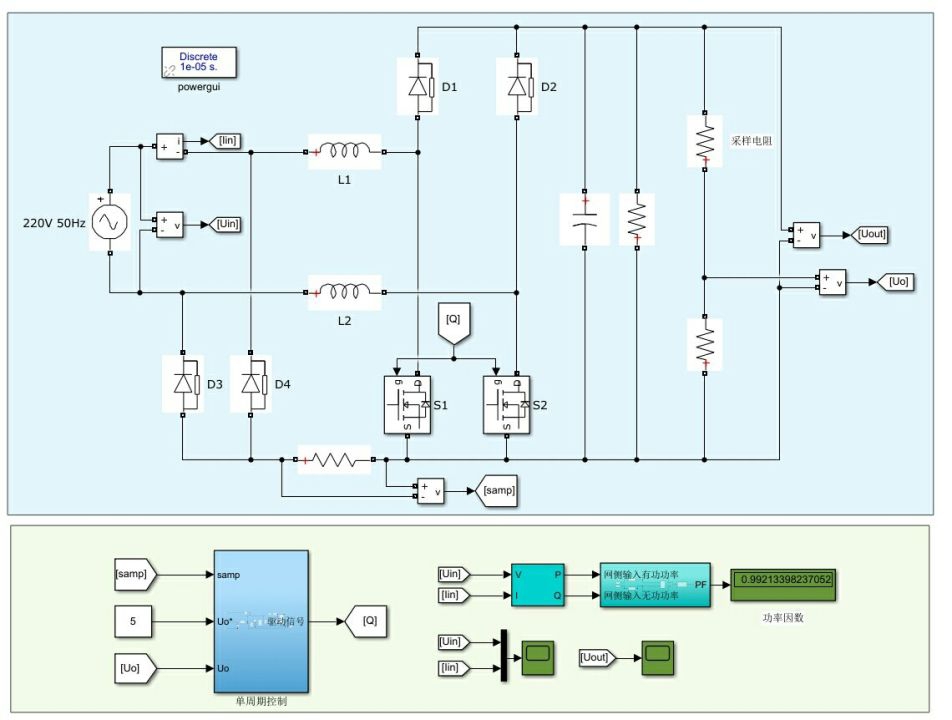

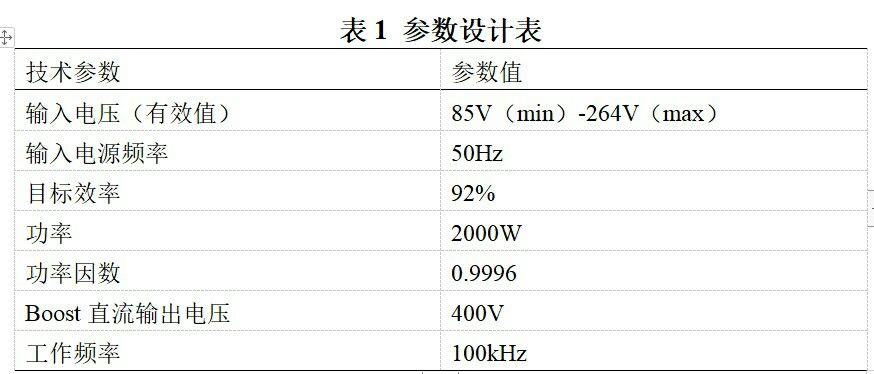

单周期控制无桥PFC 85～264输入，400输出，功率2000W。 具体参数计算要求如下图 参数计算文档，其中包括电感电容详细计算，有单周期控制参考学习资料 单周期控制交错无桥PFC也有

单周期控制无桥PFC这玩意儿搞电源的工程师都不陌生，但要把2000W功率怼到400V输出还能扛住85V~264V的宽电压输入，这活可不容易。咱今儿就拆解几个硬核设计点，特别是电感和电容这两个关键元件的计算，手把手带代码实操。

先看电感设计，这玩意儿直接决定电流纹波和系统效率。假设开关频率选65kHz，输入电压最低85V时占空比最大。用Python撸个计算脚本：

V_in_min = 85  # 最低输入电压(V)
V_out = 400    # 输出电压(V)
P_max = 2000   # 最大功率(W)
f_sw = 65000   # 开关频率(Hz)

D_max = 1 - V_in_min / V_out  # 最大占空比
print(f"最大占空比：{D_max:.2f}")

I_avg = P_max / V_in_min
delta_I = 0.3 * I_avg  # 纹波电流取平均电流30%
L = (V_in_min * D_max) / (delta_I * f_sw)
print(f"电感量：{L*1e6:.2f}μH")

这段代码跑出来会告诉你需要大概72μH的电感量。但别急着下单，实际要考虑磁芯饱和电流必须大于峰值电流Ipeak=Iavg+delta_I/2≈28A。建议选铁硅铝磁环，用三层绝缘线绕制，注意温升别超过40K。

电容选择更讲究，输出端400V高压电解可不是随便抓个就能用。关键参数是纹波电流承受能力，用下面这公式算：

% 电容纹波电流计算
I_rms = P_max / (V_in_min * sqrt(2)) * sqrt(1/(4*sqrt(3)) - (pi^2-9)/(24*pi^2));
disp(['纹波电流有效值：', num2str(I_rms), 'A'])

这MATLAB代码算出纹波电流约3.2A RMS，选电容时必须找纹波电流规格大于4A的型号。实测时用红外热像仪盯着电容温度，超过85℃就得换更大尺寸的规格。

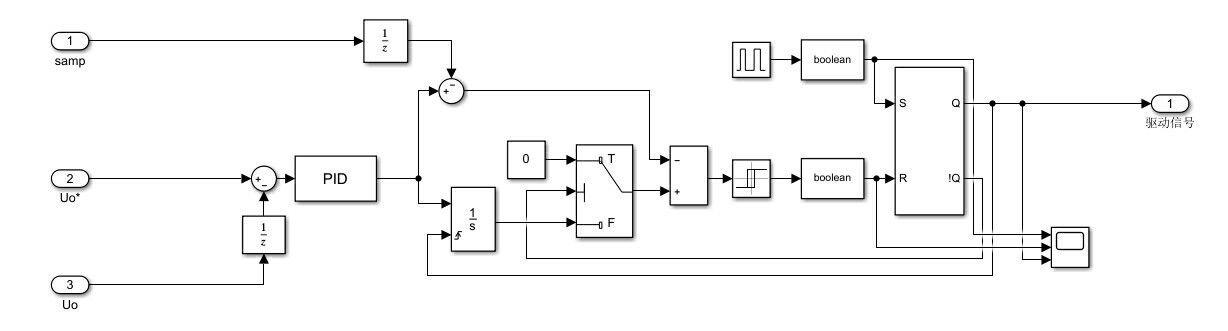

控制算法是单周期的精髓，直接上STM32伪代码：

void OCC_Control() {
    static float integrator = 0;
    float V_sense = ADC_Read(0);  // 输入电压采样
    float I_sense = ADC_Read(1);  // 电感电流采样
    float V_ref = 400.0;          // 目标输出电压

    float error = V_ref - V_sense;
    integrator += error * 0.001;  // 积分时间常数1ms

    float duty = (V_sense / V_ref) + integrator; // 核心算法
    PWM_SetDuty(duty);            // 更新PWM占空比

    // 过零检测保护
    if(I_sense < 0.1) PWM_Disable();
}

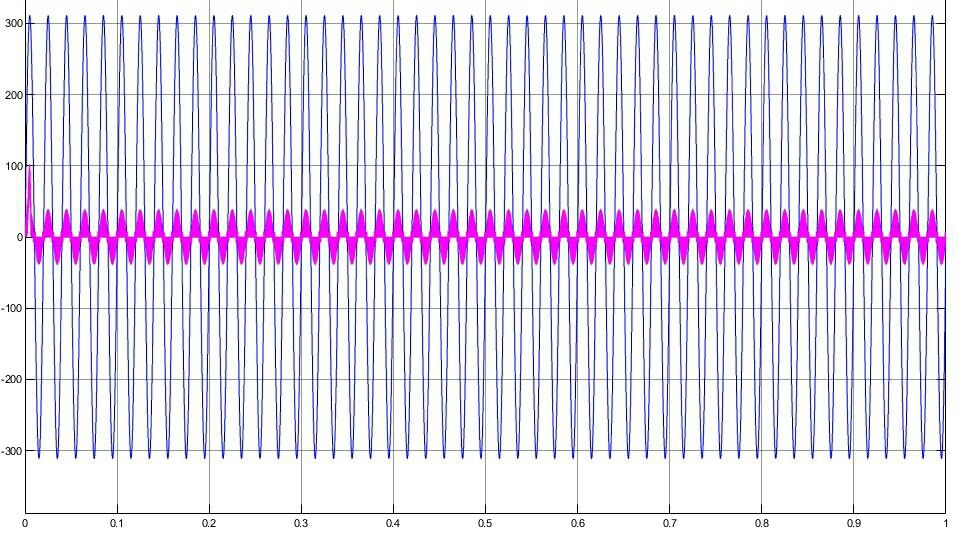

这段代码的关键在误差积分项的系数调整，实际调试时得用示波器抓电流波形，确保THD小于5%。有个骚操作——在输入电压过零区域加个死区时间，能有效避免电流畸变。

交错并联结构才是真·黑科技，两相180度错相能把纹波降低40%。用FPGA实现相位同步：

always @(posedge clk_10M) begin
    if (sync_counter == 499999) begin  // 65kHz时钟分频
        phase1_pwm <= ~phase1_pwm;
        sync_counter <= 0;
    end else begin
        sync_counter <= sync_counter + 1;
    end
    phase2_pwm <= phase1_pwm ^ (sync_counter == 249999); // 第二相反相
end

这种硬件级同步比软件定时器精准十倍，实测两相电流相位差能控制在178度到182度之间。注意驱动信号要走等长线，否则MOS管发热能煎鸡蛋。

最后说个踩坑经验：无桥PFC的共模干扰比传统拓扑大20dB，Y电容的接法必须讲究。在整流桥后对大地接两个2.2nF/3000V的安规电容，传导骚扰测试立马从超标变Class B。散热片别省料，用带翼片的铝基板直接锁在MOS管上，实测满载温升直降15℃。
