基于 PPG 信号与机器学习算法的心肌梗死预测研究

拾荒者237

1796人浏览 · 2025-10-31 16:56:08

拾荒者237 · 2025-10-31 16:56:08 发布

0 引言

心血管疾病是全球范围内导致死亡和残疾的主要原因，其中心肌梗死以其高发病率、高致残率和高死亡率，构成了最严峻的公共卫生挑战之一。心肌梗死的救治效果具有极强的时间依赖性，“时间就是心肌，时间就是生命”。然而，传统的心肌梗死诊断依赖于心电图和血清生物标志物检测，这些方法通常需要在医疗机构内由专业人员进行操作，存在诊断延迟、设备昂贵、可及性差等问题，难以实现对高危人群的早期、快速、连续筛查与预警。

近年来，光电容积脉搏波（PPG ）信号技术作为一种无创、低成本、易于获取的生理信号检测手段，展现出巨大的应用潜力。PPG 信号是通过光学手段检测血液容积变化，从而间接反映心率、血氧饱和度等生理信息的无创监测信号。它因无创、低成本的特点，已广泛应用于智能穿戴设备与临床诊断场景。PPG信号反映了外周血管在心脏周期性搏动下的血容量变化，根据研究表明，PPG波形的时域特征中，蕴含着丰富的心血管信息。这为将其用于心肌梗死的早期识别与预测提供了重要的生理学基础。

与此同时，机器学习（ML）技术的飞速发展为处理复杂、非线性的医学生理信号开辟了新途径，已广泛应用于医疗诊断当中。因此，本研究旨在探索基于PPG信号与机器学习算法的心肌梗死预测方法。研究将首先基于包含心肌梗死患者和健康对照者的PPG信号数据集；随后，提取相关时域特征；最后，构建并比较多种机器学习模型（如支持向量机、随机森林、logistic回归等）的性能，以此开发出一种能够实现心肌梗死早期、无创、便捷预测的新方法，为心血管疾病的早期检查和识别提供一种新的技术解决方案。

本文完整代码：基于PPG信号与机器学习算法的心肌梗死预测研究的完整代码资源-CSDN下载

针对本文改进：1.基于统计信息融合的PPG时域特征在心肌梗死预测的研究-CSDN博客

2.基于主成分分析的PPG信号特征用于心肌梗死预测研究-CSDN博客

3.基于一维卷积神经网络的PPG信号心肌梗死预测研究-CSDN博客

1 数据

1.1 数据来源

本文采用的数据来自于kaggle平台上，具体链接如下：Photoplethysmography (PPG) Dataset数据简介：该数据集包含多个特征，代表不同时间点的 PPG 信号幅度。目标变量：目标列命名为“标签”，代表每个数据样本的标签。正常（'Normal）：表示没有心肌梗死迹象的生理状况。心肌梗死（MI）：表示信号表现出与心脏病发作或心肌梗死相关的迹象。

1.2 数据查看

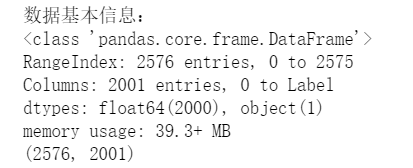

首先查看数据的基本信息：这是一个含 2576 行、2001 列（含 2000 列 float64 类型和 1 列 object 类型 “Label” 列）、占用约 39.3MB 内存的 pandas DataFrame。

import pandas as pd
# 加载数据集
df = pd.read_csv('PPG_Dataset.csv')
print('数据基本信息：')
df.info()
# 查看数据集行数和列数
print( df.shape)

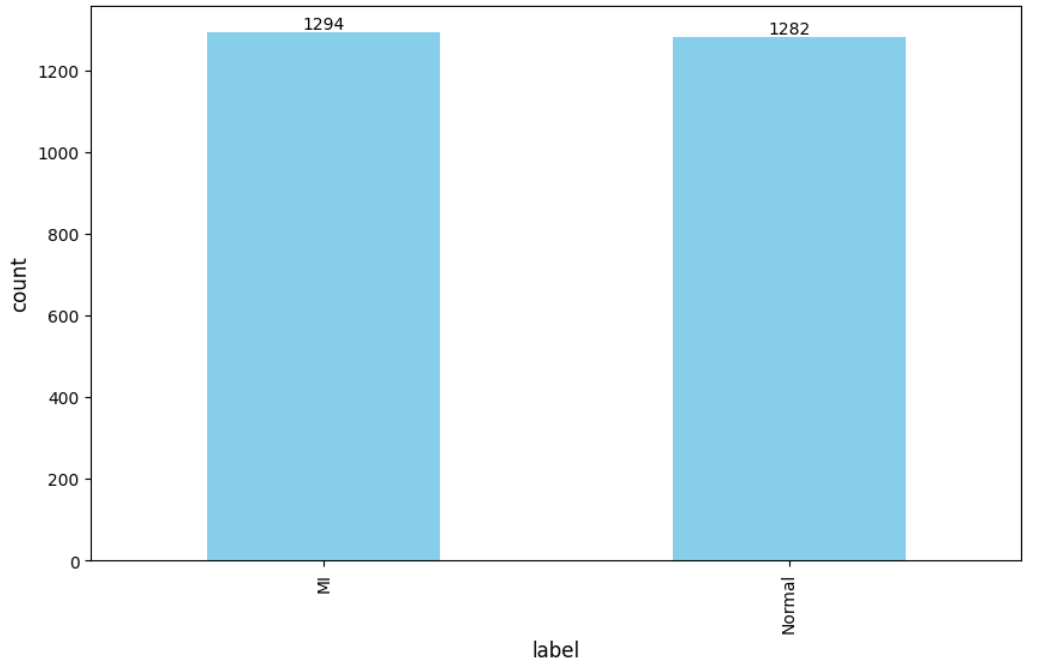

其次，绘制 PPG 信号前若干行数据及标签（Label）分布图。前者展示前 20 行 PPG 信号的变化趋势，可观察到部分信号存在较明显噪声；后者统计结果显示，正常标签与心肌梗死标签数量分别为 1282 和 1294，表明两类标签分布较为均衡。

import matplotlib.pyplot as plt
n =20  # 要显示的前N条
df=df.drop(columns='Label')
plt.figure(figsize=(12, 8))
for i in range(min(n, len(df))):
    data = df.iloc[i].dropna()
    plt.plot(data.values, label=f'n{i+1}')
plt.xlabel('time')
plt.ylabel('AMP')
plt.title(f'{n}')
#plt.legend()
plt.grid(alpha=0.3)
plt.show()

last_col = df.columns[-1]
plt.figure(figsize=(10, 6))
bars = df[last_col].value_counts().plot(kind='bar', color='skyblue')
for bar in bars.patches:
    height = bar.get_height()
    plt.text(bar.get_x() + bar.get_width()/2., height + 0.1,
             f'{height}',
             ha='center',
             va='bottom',
             fontsize=10)
plt.xlabel('label', fontsize=12)
plt.ylabel('count', fontsize=12)
plt.show()

1.3 数据预处理

1.3.1 滤波

从上节可以看到部分PPG数据的噪声较高，所以对信号的进行滤波处理，这里采用高斯加权移动滤波方法。该算法的主要思想是通过对信号进行加权平均来消除噪声，其中权值是根据高斯分布计算得到的，越接近中心点的权值越大，越远离中心点的权值越小。这样可以使得噪声的影响减小，同时保留信号的主要特征[1]。高斯函数理论如下[2]：

$G(x) = \frac{1}{\sqrt{2\pi\sigma}}e^{-\frac{x^2}{2\sigma^2}}$

其中, $x$ 表示与中心点的距离， $\sigma$ （标准差）决定曲线的宽度，其越大则平滑度越高，反之平滑度越低。由高斯函数的得到权重系数为 $W_{2m+1}$ ， $2m+1$ 表示窗口大小，设置输入信号为 $X$ ，则滤波的输出信号为

$y(t) = \frac{1}{\sum W} \sum_{i=-m}^{m} x(t+i)W(i)$

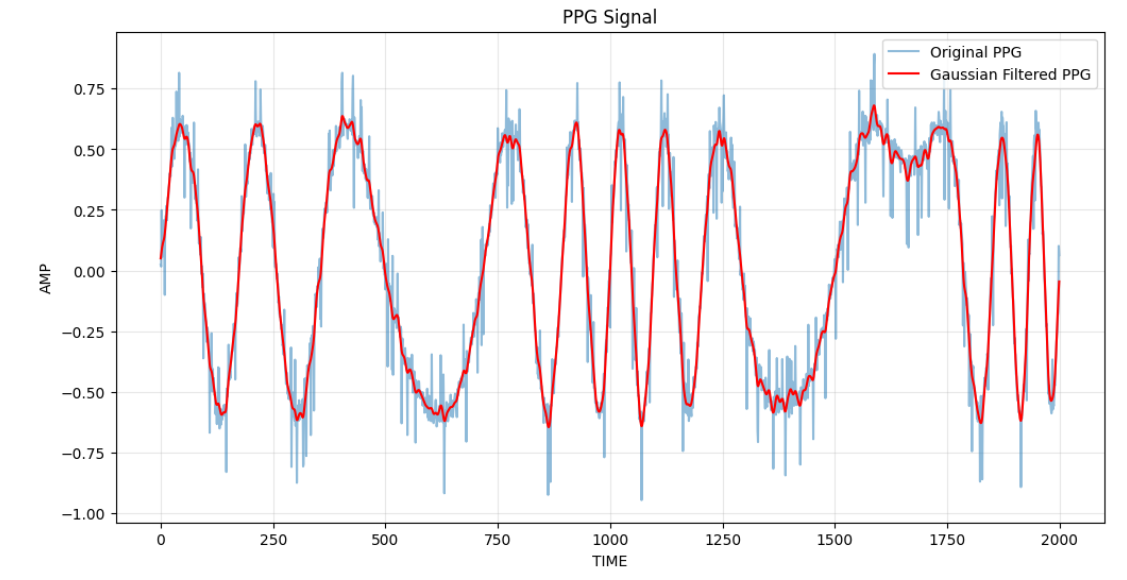

式中， $y(t)$ 是时间点 $t$ 上的滤波结果。 $x(t+i)$ 是信号 $X$ 在时间 $t$ 位置周围的值。本文中窗口大小设置为51，标准差设置为5，与原信号对比，达到一定的滤波效果。

data_to_filter = df.drop(columns='Label')
original_data = data_to_filter.iloc[3, :].values
# 高斯加权移动滤波函数
def gaussian_filter(data, window_size, sigma):
    """
    高斯加权移动滤波
    :param data: 输入数据（一维数组）
    :param window_size: 窗口大小（奇数）
    :param sigma: 高斯核的标准差
    :return: 滤波后的数据
    """
    # 生成高斯核
    kernel = np.arange(window_size) - window_size // 2
    kernel = np.exp(-0.5 * (kernel / sigma) ** 2)  # 高斯函数
    kernel /= np.sum(kernel)  # 归一化，确保权重和为1
    filtered_data = np.convolve(data, kernel, mode='same')
    return filtered_data
window_size = 51
sigma = 5
filtered_data = gaussian_filter(original_data, window_size, sigma)
# 绘制原始数据和滤波后的数据对比
plt.figure(figsize=(12, 6))
plt.plot(original_data, label='Original PPG', alpha=0.5)
plt.plot(filtered_data, label='Gaussian Filtered PPG', color='red')
# 设置图表标题和坐标轴标签
plt.title('PPG Signal')
plt.xlabel('TIME')
plt.ylabel('AMP')
plt.legend()
plt.grid(alpha=0.3)
plt.show()

进一步，我们对所有数据进行滤波。新的数据集命名为：filtered_data。

data_to_filter = df.drop(columns='Label')
def gaussian_filter(data, window_size, sigma):
    kernel = np.arange(window_size) - window_size // 2
    kernel = np.exp(-0.5 * (kernel / sigma) ** 2)
    kernel /= np.sum(kernel)
    filtered_data = np.convolve(data, kernel, mode='same')
    return filtered_data
window_size = 51
sigma = 5
filtered_rows = []
for index, row in data_to_filter.iterrows():
    filtered_row = gaussian_filter(row.values, window_size, sigma)
    filtered_rows.append(filtered_row)
filtered_df = pd.DataFrame(filtered_rows, columns=data_to_filter.columns, index=data_to_filter.index)
filtered_df.to_csv('filtered_data.csv', index=False)

1.3.2 提取单周期信号

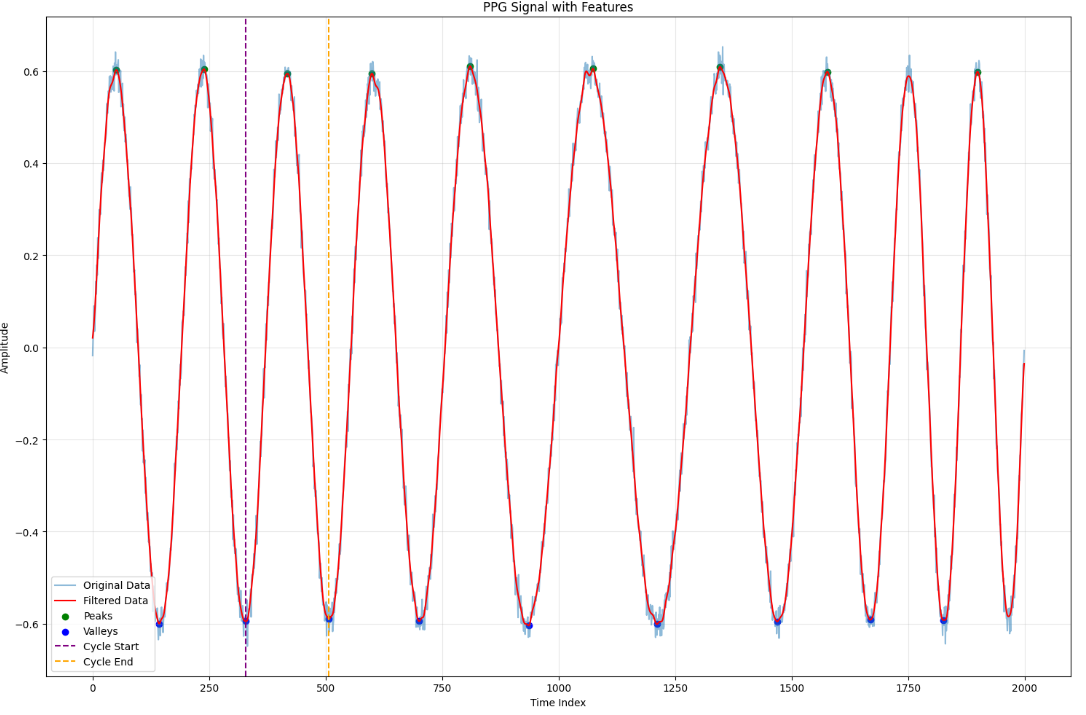

为了简化建模的复杂度，本文针对一个心动周期内的数据进行处理。故需要对数据filtered_data进行提取单周期的信号。PPG原始信号具有周期性，则周期内会呈现 "上升 - 峰值 - 下降 - 谷值" 的重复表现，相邻两个谷值（或峰值）之间的部分可视为一个完整周期。如下图可以看出谷值（或峰值）定位准确，并展示一部分第二周期的选择部分。

import numpy as np
import matplotlib.pyplot as plt
import pandas as pd
from scipy.signal import find_peaks
original_data =df.iloc[9, :].values
def gaussian_filter(data, window_size, sigma):
    kernel = np.arange(window_size) - window_size // 2
    kernel = np.exp(-0.5 * (kernel / sigma) **2)
    kernel /= np.sum(kernel)
    filtered_data = np.convolve(data, kernel, mode='same')
    return filtered_data
window_size = 50
sigma = 3
filtered_data = gaussian_filter(original_data, window_size, sigma)
# 检测峰值
peak_indices, _ = find_peaks(
    filtered_data,
    height=np.mean(filtered_data) + 0.1*np.std(filtered_data),
    distance=150
)
valley_indices, _ = find_peaks(
    -filtered_data,
    height=-(np.mean(filtered_data) - 0.1*np.std(filtered_data)),
    distance=150
)
start_idx = valley_indices[1]
end_idx = valley_indices[2]
single_cycle = filtered_data[start_idx:end_idx+1]
cycle_time = np.arange(start_idx, end_idx+1)
# 可视化结果
plt.figure(figsize=(15, 10))
plt.plot(original_data, label='Original Data', alpha=0.5)
plt.plot(filtered_data, label='Filtered Data', color='red')
plt.scatter(peak_indices, filtered_data[peak_indices], c='green', label='Peaks')
plt.scatter(valley_indices, filtered_data[valley_indices], c='blue', label='Valleys')
plt.axvline(x=start_idx, color='purple', linestyle='--', label='Cycle Start')
plt.axvline(x=end_idx, color='orange', linestyle='--', label='Cycle End')
plt.title('PPG Signal with Features')
plt.xlabel('Time Index')
plt.ylabel('Amplitude')
plt.legend()
plt.grid(alpha=0.3)
plt.tight_layout()
plt.show()

因此，对数据集filtered_data进行提取第二部分单周期的信号，并且统一单周期信号的长度（250），最后展示所有行提取的结果，发现均符合单周期的规律，则新的数据集命名为：cycles。可见：【免费】一个心动周期内的PPG信号资源-CSDN下载

2 特征提取

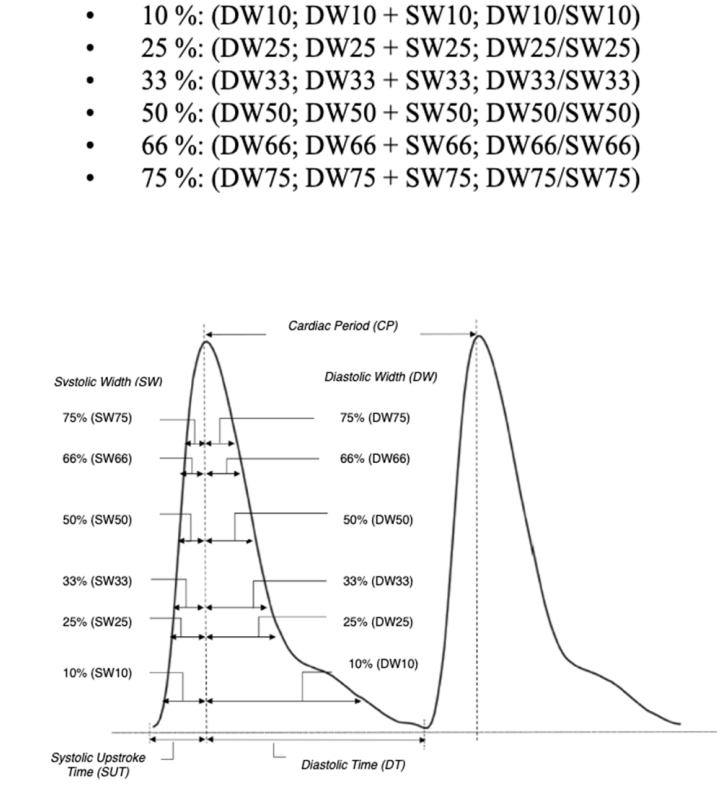

对于预处理好的数据，进行提取时域特征，我们参考文献[3]对PPG信号提取时域特征。如下图中，收缩宽度（Systolic Width, SW）：表示收缩期内，PPG从 “特定百分比幅值” 到峰值的时间。如下：

SW10：收缩期内，PPG幅值达到 “峰值的 10%” 时的宽度；
SW25、SW33、SW50、SW66、SW75 以此类推（对应峰值的 25%、33%、50%、66%、75%）。

舒张宽度（Diastolic Width, DW）：表示舒张期内，PPG从峰值到 “特定百分比幅值” 的时间。如下：

DW10：舒张期内，PPG幅值从峰值下降到 “峰值的 10%” 时的宽度；
DW25、DW33、DW50、DW66、DW75 以此类推（对应峰值的 25%、33%、50%、66%、75%)。

SW和DW衍生参数：基于 SW 和 DW，还定义了组合或比值参数：

加法组合：如 DW10+SW10（舒张 10% 宽度 + 收缩 10% 宽度）等；
比值组合：如DW10/SW 10（舒张 10% 宽度 / 收缩 10% 宽度）等；

基于 SW 、DW以及衍生参数共4×6=24种，加上峰值、收缩期和舒张期的时间，最终得到共27种时域特征。所提取的特征集命名为：feature。

3 机器学习与评价指标

根据上节所得的特征集feature，首先，划分训练集和测试集（7:3）。因为机器学习实施至少涉及两个阶段，训练和测试。训练阶段是模型本身学习的阶段。在此阶段使用的数据称为训练数据，测试阶段是使用或测试在训练阶段学习的模型的新样本的阶段。在此阶段使用的数据称为测试数据，模型在正确预测这些数据方面的性能称为测试性能。需要注意的是，训练数据中包含的任何样本在测试阶段都不能被使用，因为这将使测试性能失效。其次，本文选择常用的机器学习方法：Logistic回归、支持向量机、K-近邻分析、随机森林和梯度提升，这五种模型覆盖了传统线性、非线性和集成学习方法。其原理如下：

（1）Logistic 回归用于解决分类问题，基于线性回归，但通过 Sigmoid 函数将线性回归的输出映射到[0,1]区间，从而表示样本属于某一类别的概率。假设数据存在线性可分关系，通过最大似然估计来确定模型参数，使样本属于其真实类别的概率最大化。

$P(y=1|x)=\frac{1}{1+e^{-(\beta_0+\beta_1x_1+\beta_2x_2+\cdots+\beta_nx_n)}}$

$P(y=0 \mid x) = \frac{e^{-(\beta_0 + \beta_1 x_1 + \cdots + \beta_n x_n)}}{1 + e^{-(\beta_0 + \beta_1 x_1 + \cdots + \beta_n x_n)}}$

其中， $P(y=1|x)$ 是表示在给定自变量 $x=(x_1,x_2,\cdots,x_n)$ ， $y=1$ 的概率，同样 $P(y=0|x)$ 如此， $\beta_0$ 是截距项， $\beta_1,\beta_2,\cdots\beta_n$ 是回归系数，它们表示每个自变量的影响程度。

（2）支持向量机模型旨在找到一个最优超平面，以最大化不同类之间的间隔。当数据不是线性可分时，支持向量机模型使用核函数将数据映射到高维空间。在这个高维空间内，找到一个超平面来分隔不同类别。支持向量机模型的核心是一个优化问题，旨在最小化一个正则化项和一个损失函数。优化目标可以表示为：

$min_{w,b} \frac{1}{2}\|w\|^2 + C \sum_{i=1}^{n} \xi_i$

其中， $\xi_i$ 是松弛变量， $C$ 表示惩罚参数，其用于平衡间隔和分类错误之间的权衡。

（3）K-近邻分析是一种基本分类的方法。是数据挖掘技术中原理最简单的算法之一，核心功能是解决有监督的分类问题。KNN能够快速高效地解决建立在特殊数据集上的预测分类问题，其核心思想是：若某样本在特征空间中的k个最邻近样本多数属于某个类别，则该样本也归为此类[4]。

(4) 随机森林是一种集成学习模型，基于重抽样自举法的样本创建多个子集，用于构建每个决策树，将多个决策树整合一起，最终构成整片森林。其核心思想是 “集体智慧优于个体”，它通过集成学习策略，先利用重抽样自举法从原始数据中随机生成多个不同的样本子集，再为每个子集独立构建一棵决策树，最后让所有决策树共同参与预测，通过投票（分类任务）或取平均（回归任务）的方式输出最终结果，以此降低单棵决策树的过拟合风险，提升模型的稳定性和预测精度。

(5) 梯度提升算法同样是一种集成学习方法，它的核心思想是利用损失函数的负梯度作为残差的近似值，然后用一个基学习器拟合这个残差，再将其加到之前的模型上，从而不断地减小损失函数的值。这种算法可以用任何可微分的损失函数，并且可以用任何基学习器，如决策树等。因此，梯度提升算法比其他基于单一类型损失函数的算法更加灵活和通用[5]。

最后，依据这五种模型输入到训练集中进行训练，将测试集输入训练好的模型，采用评价指标进行模型性能检测。二分类的评价指标如下：

（1）Accuracy（准确率）：指模型正确预测的样本数占总样本数的比例，反映模型整体的预测正确性，公式为：

$Accuracy= \frac{\text{TP} + \text{TN}}{\text{TP} + \text{TN} + \text{FP} + \text{FN}}$

其中 TP 为真阳性，TN 为真阴性，FP 为假阳性，FN 为假阴性。

（2）recision（精确率 / 精准度）：针对模型预测为正类的样本，其中真正为正类的比例，公式为：

$Precision= \frac{\text{TP}}{\text{TP} + \text{FP}}$

（3）Recall（召回率 / 查全率）：针对实际为正类的样本，模型成功预测为正类的比例，公式为：

$Recall = \frac{\text{TP}}{\text{TP} + \text{FN}}$

（4）F1 Score（F1 分数）：是精确率和召回率的调和平均数，综合衡量两者的表现，公式为：

$F1 Score= 2 \times \frac{\text{Precision} \times \text{Recall}}{\text{Precision} + \text{Recall}}$

（5）AUC（Area Under the ROC Curve，ROC 曲线下面积）：ROC 曲线以假阳性率（FPR）为横轴、真阳性率（TPR）为纵轴绘制，AUC 是该曲线下的面积，用于评估模型在不同分类阈值下的整体性能，取值范围 0-1，越接近 1 说明模型分类能力越强。

$FPR= \frac{\text{FP}}{\text{FP} + \text{TN}}$ ， $TPR= \frac{\text{TP}}{\text{TP} + \text{FN}}$

代码如下：

from sklearn.model_selection import train_test_split
from sklearn.linear_model import LogisticRegression
from sklearn.svm import SVC
from sklearn.ensemble import RandomForestClassifier, GradientBoostingClassifier
from sklearn.neighbors import KNeighborsClassifier
from sklearn.metrics import accuracy_score, precision_score, recall_score, f1_score, roc_curve, auc
import matplotlib.pyplot as plt
import numpy as np
df=pd.read_csv('feature.csv')
X = df.drop('numeric_label', axis=1)
y = df['numeric_label']
# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)
# 定义模型
models = {
    'Logistic Regression': LogisticRegression(max_iter=1000),
    'SVM': SVC(probability=True),
    'Random Forest': RandomForestClassifier(),
    'Gradient Boosting': GradientBoostingClassifier(),
    'KNN': KNeighborsClassifier()
}
results = {}
for model_name, model in models.items():
    model.fit(X_train, y_train)
    y_pred = model.predict(X_test)
    y_pred_proba = model.predict_proba(X_test)[:, 1]
    fpr, tpr, _ = roc_curve(y_test, y_pred_proba)
    roc_auc = auc(fpr, tpr)
    accuracy = accuracy_score(y_test, y_pred)
    precision = precision_score(y_test, y_pred, average='weighted')
    recall = recall_score(y_test, y_pred, average='weighted')
    f1 = f1_score(y_test, y_pred, average='weighted')

    results[model_name] = {
        'Accuracy': accuracy,
        'Precision': precision,
        'Recall': recall,
        'F1 Score': f1,
        'AUC': roc_auc
    }
    # 绘制ROC曲线
    plt.plot(fpr, tpr, label=f'{model_name} (AUC = {roc_auc:.2f})')
results_df = pd.DataFrame.from_dict(results, orient='index')
print(results_df)
plt.plot([0, 1], [0, 1], 'k--')
plt.xlim([0.0, 1.0])
plt.ylim([0.0, 1.05])
plt.xlabel('False Positive Rate')
plt.xticks(rotation=45)
plt.ylabel('True Positive Rate')
plt.title('ROC Curves of Various Models')
plt.legend(loc='lower right')
plt.show()

4 结果与讨论

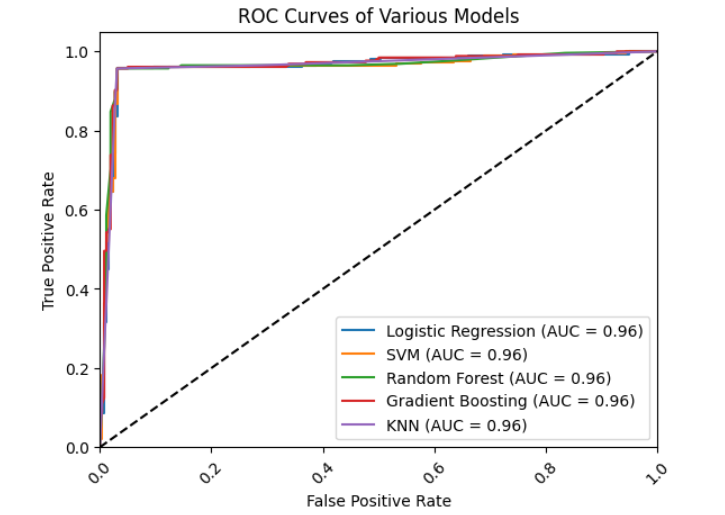

从模型性能指标来看，所有模型在准确率（Accuracy）、精确率（Precision）、召回率（Recall）和F1分数（F1-Score）上均表现优异，数值普遍高于0.95，说明各模型在分类任务中具有很强且稳定的判别能力。其中，支持向量机、随机森林和K-近邻分析在准确率、精确率、召回率和F1分数上表现完全一致，且略高于逻辑回归和梯度提升模型。从AUC值来看，所有模型的曲线下面积均超过0.96，进一步验证了模型具有良好的整体分类性能，尤其是梯度提升模型的AUC最高（0.964），显示出其在区分正负类样本方面的最优能力。综合来看，各模型性能接近，均可有效应用于该分类任务，梯度提升在AUC上略占优势。

尽管上述模型在默认参数下均取得了不俗的性能表现（各项评估指标均超过0.95），但需要指出的是，当前结果存在一定的局限性。首先，所有模型均采用默认参数运行，未经过系统的超参数调优，其性能潜力可能尚未被完全发掘。其次，模型的训练与验证仅依赖于单一周期的数据，未能捕捉数据在时间维度上可能存在的动态变化与模式。此外，当前模型所采用的特征主要集中于时域，可能忽略了频域等其他特征空间中蕴含的判别信息。因此，若要在实际应用中实现性能的进一步提升，后续工作应着重于模型参数的精细优化、引入跨时间周期的数据进行训练，并融合多领域的特征工程。

模型	Accuracy	recision	Recall	F1Score	AUC
Logistic回归	0.957364	0.957604	0.957364	0.957355	0.961824
支持向量机	0.963178	0.963238	0.963178	0.963175	0.959435
随机森林	0.963178	0.963238	0.963178	0.963175	0.962530
梯度提升	0.959302	0.959308	0.959302	0.959302	0.964461
K-近邻分析	0.963178	0.963238	0.963178	0.963175	0.961644

5 参考

[1] MATLAB | 数字信号处理 | 高斯加权移动平均滤波算法 | 附数据和出图代码 | 直接上手 - 知乎

[2] 算法 - 高斯加权移动平均滤波(GWMA) - 世界尽头号

[3] Maqsood S, Xu S, Springer M, et al. A benchmark study of machine learning for analysis of signal feature extraction techniques for blood pressure estimation using photoplethysmography (PPG)[J]. Ieee Access, 2021, 9: 138817-138833.

[4] 一文掌握KNN（K-近邻算法，理论＋实例） - 知乎

[5] 梯度提升（Gradient Boosting）算法：原理与实践-百度开发者中心

注：若有侵权部分，请留言将会删除。
