关于RS232通信接口芯片XJ232E的开发指南(兼容MAX232E)
·
一、芯片引脚介绍
1.芯片引脚


二、典型应用电路

三、功能描述
1.Transmitter

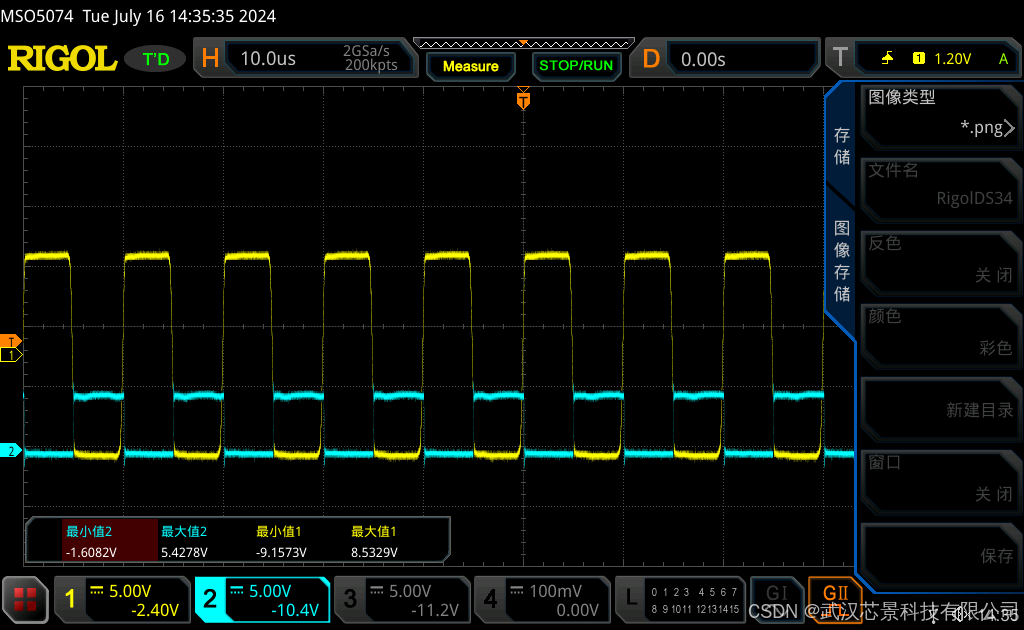

通过T1,T2可以将TTL电平转换为RS232电平
红色:TTL电平
黄色:RS232电平

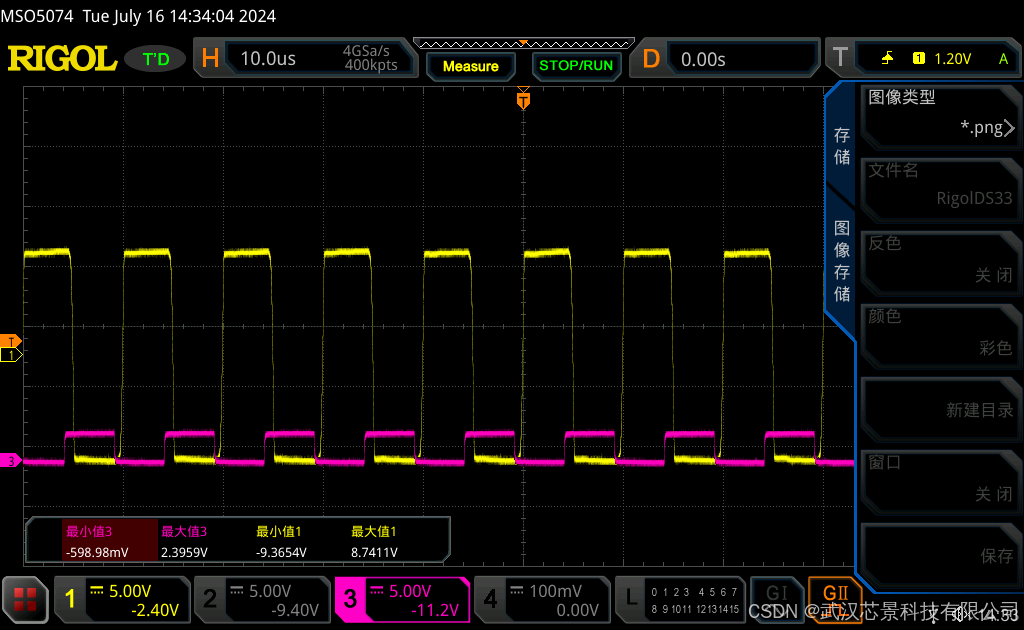

2.Receiver
通过R1,R2可以将RS232电平转换为TTL电平
黄色:RS232电平
蓝色:TTL电平

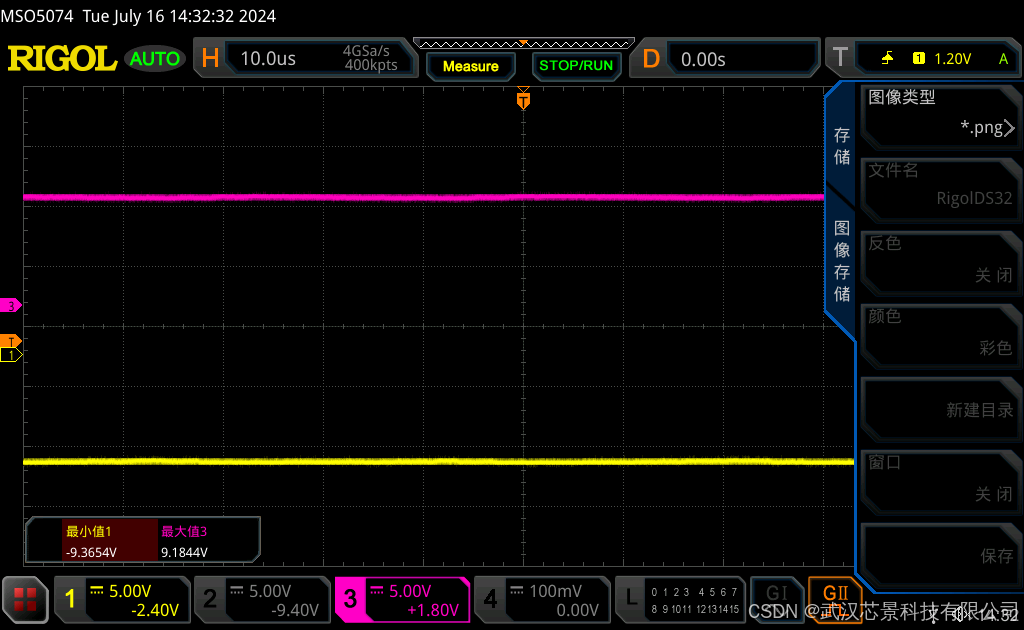

3.V+、V-
通过V+、V-可以提供+8V和-8V的电压
