机械臂运动控制知识体系学习

前言

机械臂作为现代工业自动化和智能装备的核心执行设备,融合了精密机械设计、运动控制算法、传感器技术与计算机科学等多个学科的知识。2024年中国工业机器人市场销量达30.2万套,连续12年保持全球最大工业机器人市场,制造业机器人密度已跃升至全球第三位。为帮助读者系统掌握机械臂运动控制领域的核心知识,本指南从基础知识到高级应用,逐层构建完整的知识框架。

第一章 机械臂分类与应用场景

1.1 按结构类型分类

根据机械结构和运动形式,工业机械臂主要分为以下五类:

类型 结构特点 典型应用
关节式机器人 由多个旋转关节组成,通常为6轴,工作空间大、灵活性高 焊接、喷涂、复杂装配
SCARA机器人 水平关节结构,4轴,平面内速度快、精度高 电子元件插装、拾取放置
笛卡尔机器人 三个线性轴构成直角坐标,结构简单、精度高 CNC上下料、码垛、点胶
并联机器人 多条运动链并联驱动,刚性好、速度极快 高速分拣、Delta机器人
圆柱机器人 一个旋转轴+两个线性轴,工作空间呈圆柱形 搬运、机床上下料

1.2 按应用领域分类

机械臂已应用于国民经济71个行业大类、236个行业中类,主要应用场景包括:

  • 汽车制造:焊接、喷涂、车架搬运、发动机装配
  • 电子电器:精密装配、芯片安装、屏幕贴合(重复定位精度≤±0.05mm)
  • 金属与机械:切割、打磨、抛光、机床上下料
  • 物流仓储:码垛、拆垛、分拣、AGV协同作业
  • 食品与药品:包装、分拣、灌装辅助
  • 化学、橡胶与塑料:注塑取件、喷涂、密封

第二章 机械臂典型结构组成

机械臂的本体结构通常分为基座(机身)、腰部、臂部、腕部和末端执行器(手部)等关键部件。各部件功能如下:

2.1 基座与机身

  • 基座:机械臂的固定支撑基础,承受整机重量和作业过程中的动载荷。若基座具备行走机构,则构成移动机器人;若不具备行走及腰转机构,则构成单机器人臂。
  • 功能要求:主体结构需满足自重小、静动态刚度高、固有频率避开工频等要求。

2.2 臂部

  • 由大臂(上臂)和小臂(下臂)组成,通过旋转关节或平移关节连接,实现机械臂的大范围空间运动。
  • 六轴关节式机械臂含有6个旋转关节,可模拟人类手臂的弯曲、扭转等复杂动作,覆盖三维空间任意作业位置。

2.3 腕部

  • 腕部连接臂部与末端执行器,其下端与手部相接,以带动手部实现必要的动作与姿态调整。
  • 通常具有1-3个自由度(俯仰、偏转、滚转),用于精细调整末端姿态。

2.4 末端执行器

  • 直接安装在腕部末端的重要部件,根据任务需求可适配不同工具,如焊接用焊枪、装配用夹爪、搬运用吸盘。
  • 部分先进机械臂支持快速更换执行器(如KUKA机型),10分钟内即可完成从“搬运”到“装配”的功能切换。

2.5 驱动与传动系统

  • 驱动方式分类
    • 电气驱动(主流方案):伺服电机通过减速机传递动力,控制精度达±0.01mm,占市场份额80%以上。
    • 液压驱动:适用于500kg以上重载场景(如汽车车架搬运)。
    • 气压驱动:适合快速取放料(如食品分拣),但精度较低(±0.2mm)。
  • 传动核心部件:减速器、谐波齿轮、滚珠丝杠等。

第三章 运动学与动力学基础理论

3.1 运动学概述

运动学主要研究机械臂各关节变量与末端执行器位姿之间的关系,是运动控制的核心理论基础。运动学问题分为两类:

  • 正运动学:给定各关节角度,计算末端执行器在空间中的位置与姿态。
  • 逆运动学:给定末端期望位姿,反解出各关节的目标角度。

3.2 D-H参数法

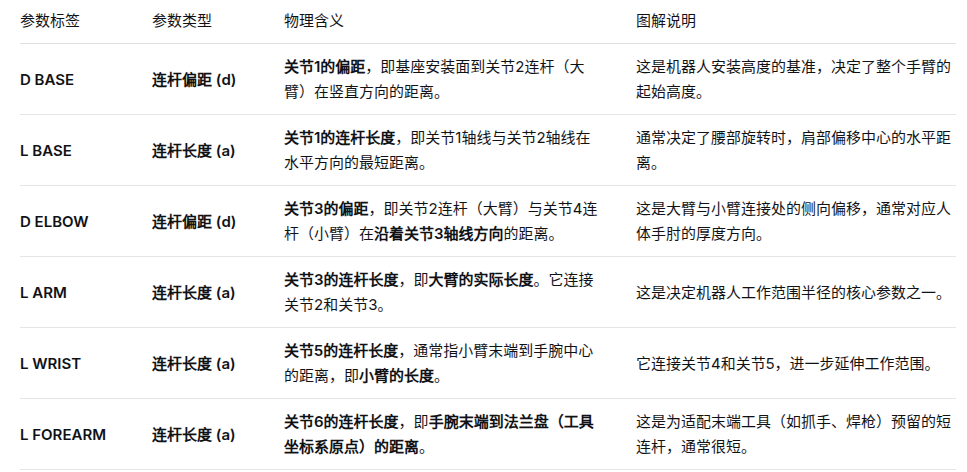

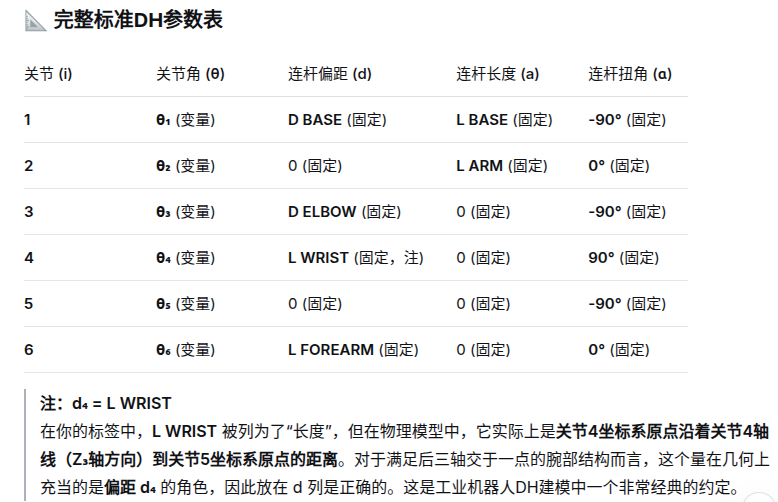

Denavit-Hartenberg(D-H)参数法是建立机械臂运动学模型的标准方法,通过4个参数(连杆长度a、连杆扭角α、关节偏距d、关节转角θ)描述相邻连杆之间的坐标变换关系。

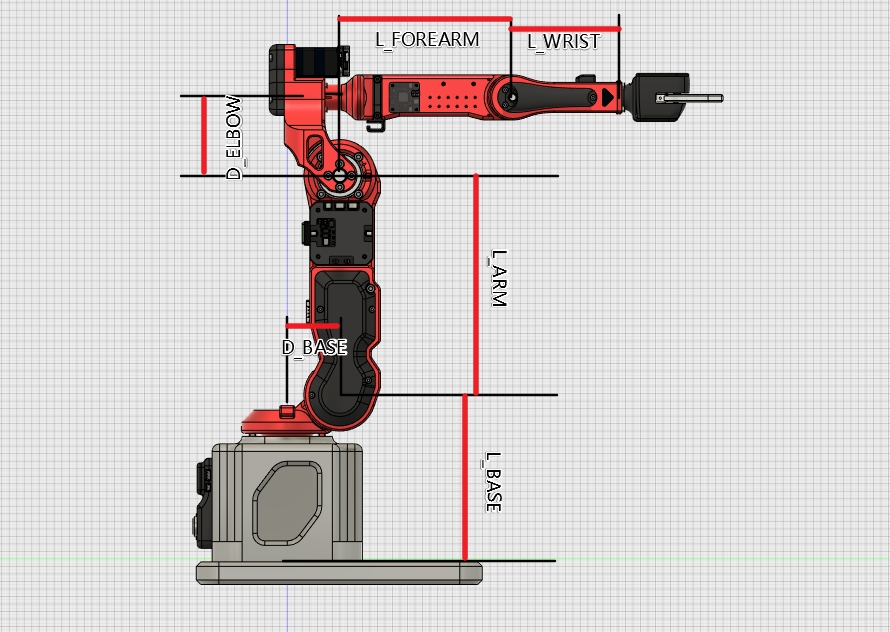

在DH参数含义
在这里插入图片描述

在这里插入图片描述

标准D-H与改进D-H的区别:标准D-H参数将坐标系建立在连杆的远端(输出端),改进D-H参数将坐标系建立在连杆的近端(输入端)。现代机械臂建模多采用改进D-H方法,因其在建模过程中更为直观且易于处理闭环链等特殊情况。

建立D-H参数的步骤

  1. 确定各关节轴线方向
  2. 为每个连杆建立坐标系
  3. 提取4个D-H参数
  4. 构建齐次变换矩阵
  5. 连乘得到末端位姿矩阵

3.3 动力学基础

动力学研究力与运动之间的关系,是高性能运动控制(如前馈补偿、阻抗控制等)的理论基础。主要包括:

  • 拉格朗日方法:基于能量原理,从系统动能和势能推导动力学方程,形式简洁但计算量较大。
  • 牛顿-欧拉方法:基于力/力矩平衡的递推算法,计算效率高,适合实时控制实现。

动力学方程的一般形式:

M(q)q¨+C(q,q˙)q˙+G(q)+F(q˙)=τM(q)\ddot{q} + C(q,\dot{q})\dot{q} + G(q) + F(\dot{q}) = \tauM(q)q¨+C(q,q˙)q˙+G(q)+F(q˙)=τ

其中M(q)M(q)M(q)为惯性矩阵,C(q,q˙)C(q,\dot{q})C(q,q˙)为科氏力与离心力项,G(q)G(q)G(q)为重力项,F(q˙)F(\dot{q})F(q˙)为摩擦项,τ\tauτ为关节力矩。

第四章 常用坐标系与坐标变换

4.1 坐标系类型

在机械臂系统中,通常涉及多种坐标系:

  • 基坐标系:固定于机械臂基座,是全局参考坐标系
  • 关节坐标系:固定于各关节,描述连杆相对运动
  • 工具坐标系:固定于末端执行器,描述工具中心点(TCP)位姿
  • 工件坐标系:固定于被操作物体,用于任务描述
  • 传感器坐标系:固定于传感器(如视觉相机),用于感知数据处理

4.2 位姿表示方法

物体的位姿(位置与姿态)在机器人学中有多种表示方式:

方法 描述 优缺点
旋转矩阵 3×3正交矩阵,描述刚体旋转 表达精确、便于复合,但参数冗余
欧拉角 绕x、y、z轴的三个旋转角 直观易懂,但存在万向锁问题
轴角法 绕单位轴旋转指定角度 几何意义明确,计算稍复杂
四元数 四维向量表示旋转 无奇异性,计算效率高,适合插值
齐次变换矩阵 4×4矩阵,同时描述旋转与平移 表达简洁,便于矩阵连乘运算

4.3 齐次变换矩阵

齐次变换矩阵(Homogeneous Transformation Matrix)是机械臂运动学中最核心的数学工具,它是一个4×4的矩阵,包含旋转和平移的变换信息。齐次变换可以将旋转变换与平移变换用一个矩阵来表达,关系明确、表达简洁,常用于解决工业机器人运动学问题。

齐次变换矩阵的一般形式:

T=[R3×3p3×101]T = \begin{bmatrix} R_{3\times3} & p_{3\times1} \\ 0 & 1 \end{bmatrix}T=[R3×30p3×11]

其中RRR为3×3旋转矩阵,ppp为3×1位置向量。

4.4 雅可比矩阵

雅可比矩阵建立了关节空间速度与笛卡尔空间速度之间的映射关系,同时也用于描述静力传递关系(力域雅可比与运动学雅可比互为转置关系),是速度控制和力控制的理论基础:

x˙=J(q)q˙\dot{x} = J(q)\dot{q}x˙=J(q)q˙

τ=JT(q)F\tau = J^T(q)Fτ=JT(q)F

第五章 轨迹规划算法

5.1 轨迹规划概述

轨迹规划的目标是根据给定的路径点,生成一条满足运动学约束(速度、加速度、加加速度连续)的光滑轨迹。规划空间可分为两类:

5.2 关节空间规划

以各关节角度为规划对象,求取关节角度、角速度、角加速度。关节空间轨迹规划不会出现奇异解问题且计算较简单,因此应用更广泛。

常用插值方法

  • 三次多项式插值:给定起点和终点的位置和速度约束,可保证位置和速度连续。
  • 五次多项式插值:额外满足加速度约束,可实现加加速度的连续性,运动更为平滑。
  • 梯形速度曲线:加速度段→匀速段→减速段,实现方式简单,但在转折点处存在加速度突变。
  • S形速度曲线:加速度呈梯形变化,加加速度(jerk)连续,大幅减少机械冲击。
  • 样条曲线:使用B样条或三次样条曲线连接多个中间点,适用于复杂路径。

5.3 笛卡尔空间规划

在笛卡尔空间规划末端轨迹,在每个插补点通过逆运动学求解对应的关节角度。通常以位姿坐标形式描述关键点。

特点对比

方面 关节空间规划 笛卡尔空间规划
计算复杂度 较低 较高(需多次逆解)
末端轨迹可控性 轨迹形状不直观 可精确控制末端路径形状
奇异问题 可能遭遇奇异位形
适用场景 点到点运动 连续路径作业(如焊接、喷涂)

位置插值:采用齐次矩阵和四元数法获得位置和姿态的插值。

5.4 高级规划算法

  • RRT(快速探索随机树)算法:适用于高维空间和障碍环境下的运动规划,已在ROS MoveIt中得到广泛实现。RRT*_opt等改进版本在不同工况下收敛时间约为0.725-1.009s。
  • 时间最优轨迹规划:在满足运动约束的前提下,最小化运动时间。
  • 能量最优轨迹规划:优化关节驱动力矩的能量消耗。
  • 避障轨迹规划:考虑环境障碍物约束,确保安全运动。

第六章 运动控制策略

6.1 位置控制

位置控制是机械臂最基础的控制方式,目标是使末端执行器精确到达期望位置或跟踪期望轨迹。

控制层级

  • 关节级位置控制:独立控制各关节角度,通常采用PID控制器,实现简单但未考虑关节间的耦合效应。
  • 笛卡尔级位置控制:直接控制末端位姿,通过逆运动学和雅可比矩阵将笛卡尔误差映射到关节空间,更符合任务需求。

6.2 速度控制

速度控制通过调节关节角速度或末端线速度/角速度来实现运动目标。通常与位置控制结合使用,例如通过梯形速度曲线规划实现平滑启停。

实现方式

  • 开环速度控制:直接给定目标速度指令
  • 闭环速度控制:利用编码器反馈实时调节
  • 速度前馈:在位置环基础上叠加速度前馈量以减小跟踪误差

6.3 力控制

当机械臂与环境发生接触时(如装配、打磨),单纯的位置控制可能导致过大的接触力。力控制通过调节接触力来实现柔顺操作。

主要力控制策略

策略 原理 适用场景
阻抗控制 通过位置与环境作用力的动态关系实现机械臂与环境的交互,建立力-位移的阻抗模型(质量-弹簧-阻尼) 装配、人机协作
导纳控制 测量外力,计算期望运动响应,是阻抗控制的“对偶”形式 力觉引导、拖动示教
力/位混合控制 将任务空间分解为力控方向和位控方向,分别施加控制律 曲面跟踪、精密装配
混合阻抗控制 结合构型控制与阻抗控制,在位置控制方向上进行柔顺控制,在力控制方向上进行精确力跟踪 冗余机械臂的复杂交互任务

值得关注的是,2025年提出的“力位混合控制算法”无需依赖力传感器就能同时学习位置与力控制,任务成功率较纯位置控制提高了约39.5%,获得国际机器人学习大会杰出论文奖。

6.4 先进控制方法

  • 计算力矩控制:基于动力学模型进行前馈补偿,将非线性系统反馈线性化。
  • 自适应控制:在线估计动力学参数变化,适应负载变化和未知环境。
  • 滑模控制:对系统参数摄动和外部扰动具有强鲁棒性。
  • 学习控制:通过迭代学习改进重复性任务的控制性能。
  • 基于自抗扰控制(ADRC)的力/位控制:将间接力/位置混合控制与阻抗控制相结合,在未接触时采用位置控制,接触后切换力控制策略。

第七章 主流控制架构与通信协议

7.1 控制系统架构

典型三层控制架构(由内到外):

  1. 伺服驱动层:执行电流环和速度环控制,响应最快(微秒至毫秒级),通常由驱动器硬件实现
  2. 运动控制层:执行位置环控制和轨迹插补,响应周期为毫秒级,由运动控制器/PLC实现
  3. 任务规划层:执行任务调度、轨迹规划和用户交互,响应周期为数十至数百毫秒,由工业PC或上位机实现

控制系统组成部分:控制器(如PLC或专用机器人控制器)将生产指令转化为电信号,通过伺服驱动器调节电机转速与扭矩,实时接收传感器反馈(如位置、力觉信号),动态修正运动轨迹,确保操作偏差≤0.05mm。

7.2 主流通信协议

协议 特点 典型应用
EtherCAT 基于以太网的实时工业总线,同步精度高、数据吞吐量大,已占据工业机器人通信协议市场主导地位 高性能关节控制、多轴同步运动
CANopen 基于CAN总线,可靠性高、实现成本低 夹爪控制、视觉系统通信、安全设备
CoE(CANopen over EtherCAT) 将CANopen协议实现于EtherCAT现场总线应用层,兼容性强 伺服电机控制、I/O设备
Profinet / EtherNet/IP 标准工业以太网协议,与PLC系统集成方便 工厂自动化、设备互联
Modbus TCP/RTU 简单通用,适合低速非实时数据交换 监控数据采集、HMI通信

EtherCAT凭借卓越的实时性能,已成为工业机器人和人形机器人高性能关节控制的首选协议,在全球工业机器人通信协议市场中占据主导地位。在协作机器人应用中,常采用EtherCAT同步关节间运动,同时依靠CANopen与夹爪、视觉系统和外部安全设备进行通信。

第八章 常用开发工具与仿真环境

8.1 建模与仿真工具

工具 功能定位 适用场景
MATLAB/Simulink 数值计算、控制系统设计与仿真 运动学验证、控制算法开发、动力学仿真
MATLAB Robotics Toolbox 机器人运动学/动力学专用工具箱 D-H参数建模、正逆运动学求解、轨迹规划
Simscape Multibody 多体动力学物理仿真 高保真物理建模、刚体碰撞仿真
CoppeliaSim(原V-REP) 通用机器人仿真平台 多机器人协同仿真、传感器仿真
Gazebo ROS原生3D仿真环境 物理仿真、传感器噪声模拟、ROS集成
Webots 开源机器人仿真软件 快速原型验证、多平台支持

8.2 开发框架与中间件

  • ROS/ROS2:机器人操作系统,提供分布式通信框架、硬件抽象和丰富的功能包。开发者可以编写脚本在MATLAB环境下控制ROS中的机械臂,执行动作序列的设计和验证。
  • MoveIt:ROS中主流的机械臂运动规划框架,提供运动学求解、碰撞检测、轨迹规划等功能。可通过MotionPlanning插件进行避障仿真。
  • Orocos:实时控制框架,适用于硬实时控制系统开发。

8.3 硬件平台

平台类型 典型产品 特点
工业机器人 ABB、KUKA、FANUC、Yaskawa 精度高、可靠性强、封闭生态
协作机器人 Universal Robots、Techman、Franka Emika 力控安全、易编程、开放接口
科研/教育平台 Kinova、睿尔曼(RealMan) 开源、SDK丰富、适合算法研究
开源硬件 基于Arduino/STM32的DIY机械臂 低成本、灵活定制

8.4 学习资源推荐

资源 类型 说明
《Modern Robotics》 教材 Lynch & Park著,现代机器人学经典,含配套视频课程
《从头开始学机器人操作臂》 教材 于靖军等编著,侧重基础概念、经典理论,适合入门
《机器人学导论》 教材 John Craig著,运动学与动力学经典教材
MathWorks Teaching Resources 在线课程 含机械臂运动学交互式示例,覆盖点变换、D-H参数等内容
ROS Wiki教程 在线文档 ROS/ROS2官方学习资源,含MoveIt配置教程

第九章 知识体系总结与学习路径

9.1 核心概念全景图

机械臂运动控制知识体系
│
├── 基础结构(第一章-第二章)
│   ├── 机械臂分类(关节式/SCARA/笛卡尔/并联/圆柱)
│   ├── 结构组成(基座→臂部→腕部→末端执行器)
│   ├── 驱动方式(电气/液压/气压)
│   └── 传动系统(减速器/伺服电机)
│
├── 运动学与动力学(第三章-第四章)
│   ├── D-H参数法建模
│   ├── 正运动学与逆运动学
│   ├── 坐标变换与齐次矩阵
│   ├── 雅可比矩阵(速度与静力映射)
│   └── 动力学方程(拉格朗日/牛顿-欧拉)
│
├── 轨迹规划(第五章)
│   ├── 关节空间规划(多项式/梯形/S形)
│   ├── 笛卡尔空间规划(直线/圆弧/样条)
│   └── 高级规划(RRT/时间最优/避障)
│
├── 运动控制策略(第六章)
│   ├── 位置/速度控制(PID+前馈)
│   ├── 力控制(阻抗/导纳/混合)
│   └── 先进控制(自适应/滑模/ADRC)
│
├── 控制系统与通信(第七章)
│   ├── 三层控制架构(伺服/运动/任务)
│   ├── 通信协议(EtherCAT/CANopen/CoE)
│   └── 实时系统与同步机制
│
└── 开发工具与仿真(第八章)
    ├── 仿真环境(MATLAB/Gazebo/CoppeliaSim)
    ├── 开发框架(ROS/MoveIt)
    └── 硬件平台(工业/协作/科研)

9.2 分阶段学习路径

阶段一:基础入门(约4-6周)

  • 学习目标:理解机械臂基本概念和结构组成
  • 重点内容:
    • 机械臂分类与典型应用场景(第一章)
    • 结构组成与各部件功能(第二章)
    • 齐次坐标变换与旋转矩阵(第四章)
    • D-H参数法建模基础(第三章)
  • 推荐实践:使用MATLAB Robotics Toolbox建立简单2-3自由度机械臂模型,验证正逆运动学公式

阶段二:核心理论(约8-12周)

  • 学习目标:掌握运动学与轨迹规划的核心理论
  • 重点内容:
    • 正逆运动学解析解与数值解(第三章)
    • 雅可比矩阵的推导与应用(第四章)
    • 关节空间与笛卡尔空间轨迹规划(第五章)
    • 基础位置/速度PID控制(第六章)
  • 推荐实践:在Gazebo或CoppeliaSim中搭建仿真环境,实现机械臂的点到点运动与连续路径运动

阶段三:进阶应用(约8-10周)

  • 学习目标:掌握高级控制策略和系统集成能力
  • 重点内容:
    • 动力学建模与计算力矩控制(第三章、第六章)
    • 力控制策略(阻抗控制、力/位混合控制)(第六章)
    • 控制系统架构与通信协议(第七章)
    • ROS/MoveIt开发框架(第八章)
  • 推荐实践:在真实硬件(如UR或睿尔曼机械臂)上实现力控装配任务,或开发基于EtherCAT的实时控制系统

阶段四:前沿探索(持续)

  • 研究方向:
    • 基于模型预测控制(MPC)的运动控制
    • 基于强化学习的轨迹优化与技能学习
    • 人机协作安全控制与力觉交互
    • 多机器人协同控制

9.3 关键知识点速查

知识模块 核心公式/方法 关键参数 常见陷阱
D-H建模 T = R_z(θ)·T_z(d)·T_x(a)·R_x(α) a, α, d, θ 标准D-H与改进D-H的区分
正运动学 T = T₁·T₂·…·Tₙ n个关节角 矩阵乘法顺序
逆运动学 解析法/数值法(牛顿-拉夫森) 末端位姿 多解性与奇异位形
雅可比 x˙=Jq˙\dot{x} = J\dot{q}x˙=Jq˙ 关节速度→末端速度 奇异位形下秩亏损
轨迹规划 五次多项式/s(t)=a₀+a₁t+…+a₅t⁵ 起止位置/速度/加速度 jerk不连续导致振动
PID控制 u = K_p e + K_i ∫e dt + K_d de/dt K_p, K_i, K_d 积分饱和、微分噪声放大
阻抗控制 F = MΔẍ + BΔẋ + KΔx M, B, K 稳定性与带宽权衡

第十章 附录

A. 推荐阅读书单

序号 书名 作者 适用阶段
1 《从头开始学机器人操作臂》 于靖军等 入门-基础
2 《Modern Robotics: Mechanics, Planning, and Control》 Lynch & Park 进阶-高级
3 《Introduction to Robotics: Mechanics and Control》 John Craig 基础-进阶
4 《Robotics: Modelling, Planning and Control》 Siciliano等 进阶-高级
5 《机器人学导论》(第4版) John Craig(中译) 基础-进阶
6 《机器人系统的工程应用基础》 王刚 基础-实践

B. 术语表

术语 英文 含义
自由度 DOF 机械臂能够独立运动的方向数
末端执行器 End-effector 直接执行任务操作的部件
正运动学 Forward Kinematics 从关节角计算末端位姿
逆运动学 Inverse Kinematics 从末端位姿计算关节角
奇异性 Singularity 雅可比矩阵降秩的特殊位形
工作空间 Workspace 末端可达的所有位置的集合
灵巧度 Dexterity 机械臂在工作空间内的灵活程度
柔顺控制 Compliance Control 使机械臂具有弹性行为的控制
TCP Tool Center Point 工具中心点,末端执行器的参考点

C. 在线资源

  • MathWorks 机械臂教学资源:https://www.mathworks.com/matlabcentral/fileexchange/130124-robotic-manipulators
  • ROS Wiki:http://wiki.ros.org/
  • MoveIt 官网:https://moveit.ros.org/
  • Modern Robotics 配套资源:http://hades.mech.northwestern.edu/index.php/Modern_Robotics

使用建议:本指南建议读者按照“结构认知→运动学→轨迹规划→控制策略→系统集成”的顺序递进学习,每个阶段配合相应的仿真实践以加深理解。对于已经具备一定基础的读者,可直接从第三章运动学与第四章坐标变换开始,重点研读第五至第八章的运动控制核心内容。
