概述

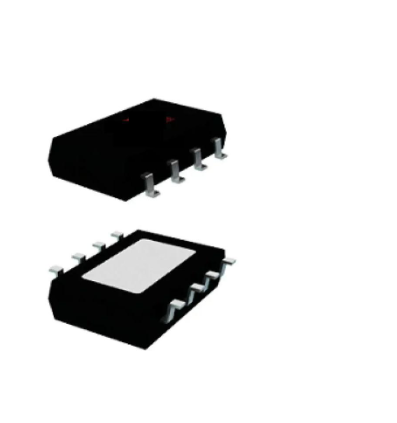

GC9113是一款低压5V全桥驱动芯片，专为摄像机、消费类产品、玩具和其他低压或电池供电的运动控制类应用设计。该芯片采用ESOP8封装，具有高效、低功耗和多重保护功能等特点。

主要特性

1. 电源电压范围：2~6V，适应多种低压应用场景

2. 输出能力：

   • 持续输出电流：2.5A

   • 峰值电流：6A

3. 低导通阻抗：240mΩ（典型值），提高能效

4. 工作模式：

   • 正常工作模式

   • 低功耗睡眠模式（nA级，IN1=IN2=0时）

5. 保护功能：

   • 过温保护（170℃触发，140℃恢复）

   • 欠压保护（2V关断，2.2V恢复）

   •

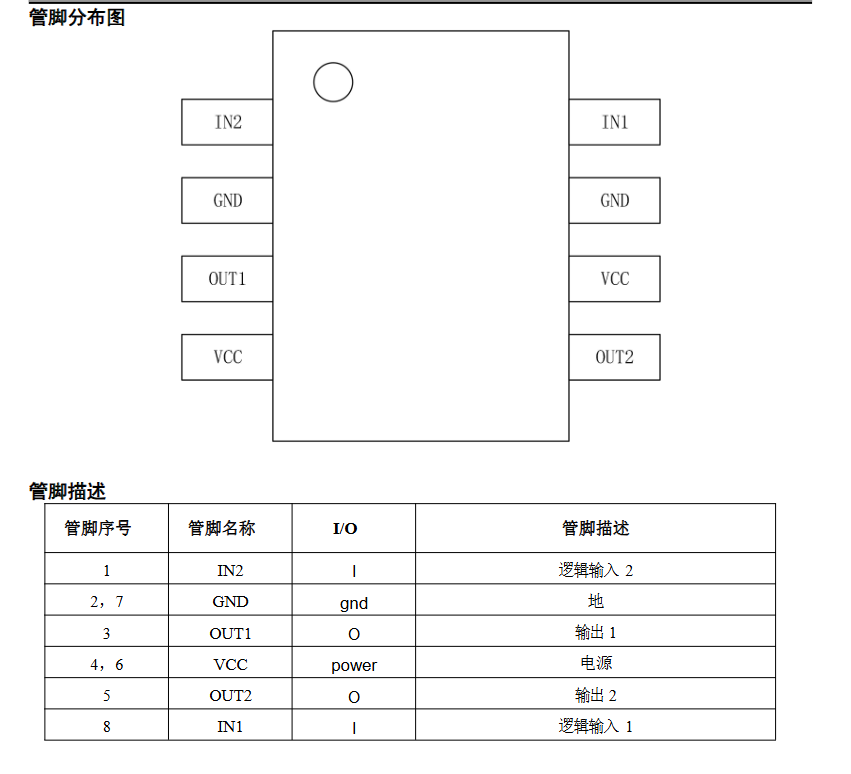

管脚配置

GC9113采用ESOP8封装，管脚定义如下：

控制逻辑

GC9113采用PWM(IN1/IN2)输入模式，控制真值表如下：

典型应用

1. 摄像机镜头驱动

2. 数字单反镜头(DSLR)

3. 玩具电机控制

4. 机器人技术

5. 共享单车锁

6. 水气表开关

7. 医疗设备

8. 电动牙刷

电气参数

• 工作温度范围：-40℃~100℃

• 推荐PWM频率：最高500kHz

• 逻辑输入电压范围：0~7V

• 睡眠模式电流：<1μA（典型值）

设计注意事项

1. VCC旁路电容应尽可能靠近芯片VCC脚

2. 电机地线在PCB设计中需要隔离

3. 不应超过芯片的绝对参数限制

总结

GC9113是一款性能优异、功能齐全的低压全桥驱动芯片，特别适合电池供电和小型化设备应用。其多重保护机制和低功耗特性使其在各种消费电子和工业应用中都具有很高的可靠性。
