一、使用立创的阻抗神器进行计算

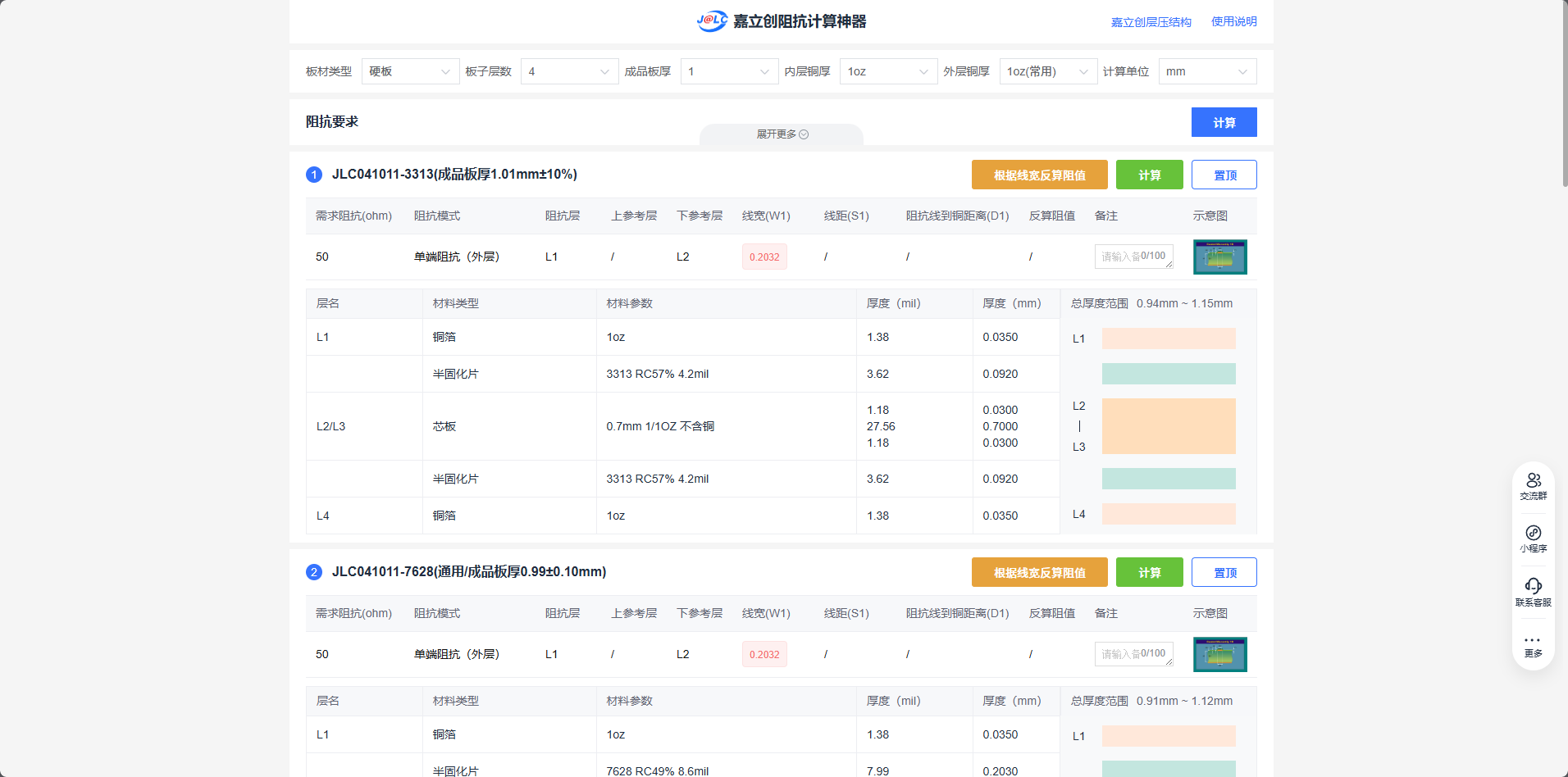

嘉立创阻抗计算神器使用说明

嘉立创阻抗计算

例如我们现在设计的一个四层板，板厚为1mm，我们可以把我们的参数填进去计算就可以得出阻抗匹配的线宽，如果使用的是微带线则选择单端或差分阻抗，按实际需要进行选择计算，这里我选择的是单端阻抗，然后再根据板材进行选择就可以计算出走线的宽度了。

二、使用AWR软件的TXLINE进行计算

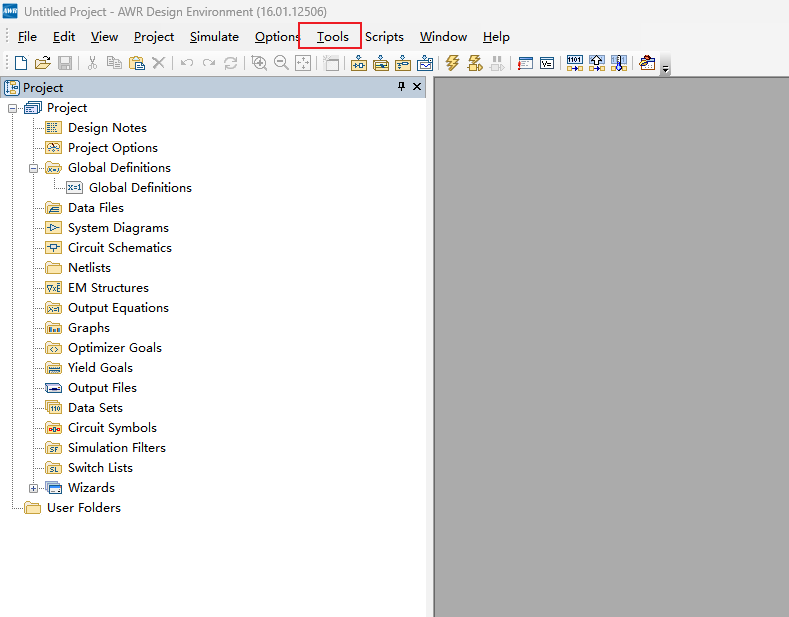

在我们AWR的软件中也有提供这样一个计算的方法，进行界面后点击tools

然后选择第一个TXLine

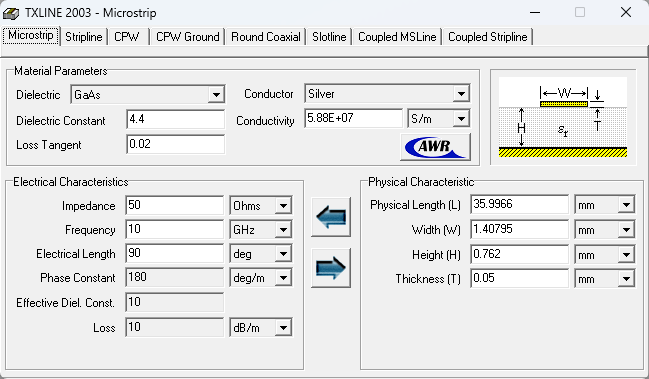

点开后可以看到这样一个界面

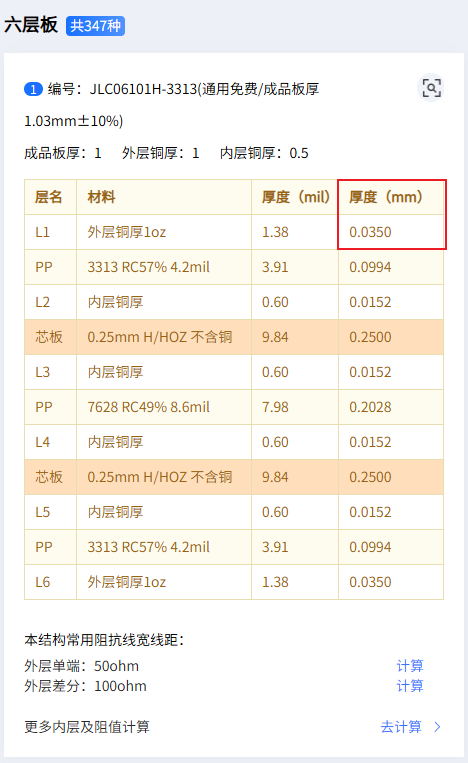

然后我们根据实际进行填写，比如我现在使用微带线，板材是FR4，介电常数是4.4，损耗角正切为0.02，阻抗为50欧姆，工作频率为1.15Ghz，板厚为1mm，双层板，T代表顶层微带线的厚度，这个我们可以通过查立创的工艺参数知道，填入后开始计算

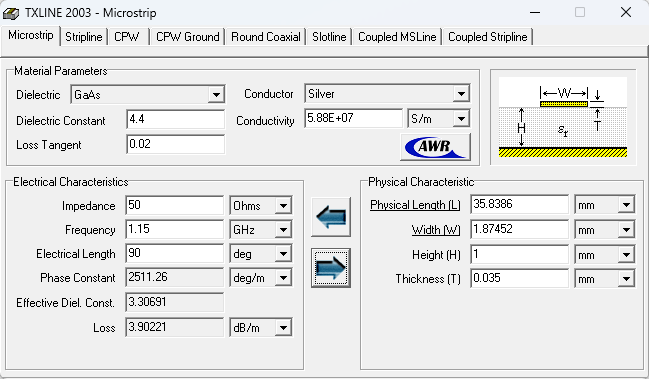

最后可以得出我们所需阻抗匹配的微带线的宽度为1.87mm左右。

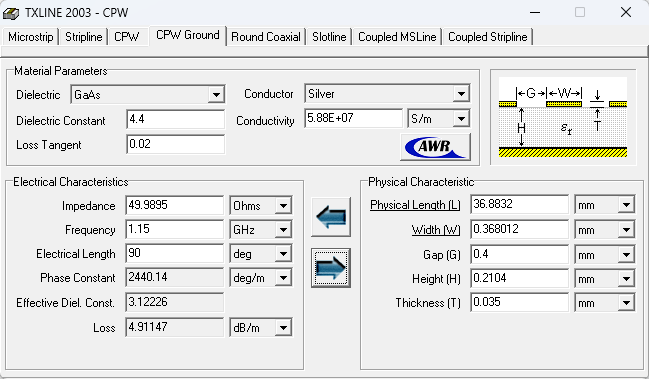

如果我们使用的是共面波导，我们可以CPW Ground进行计算

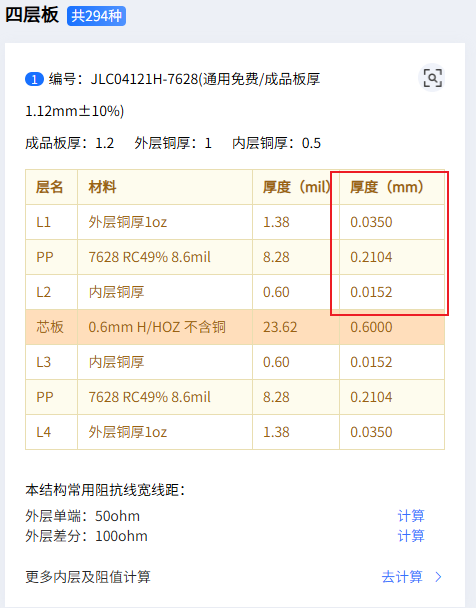

同样的我们将参数进行带入，板材是FR4，介电常数是4.4，损耗角正切为0.02，阻抗为50欧姆，工作频率为1.15Ghz，板厚为1.2mm，四层板，T代表顶层微带线的厚度，G代表铺铜与我们信号线的间隔，这里我习惯设置为0.4mm，这里的H发生了改变，四层板我的内层第二层设置成了我的地，所以这里我的H通过查表可以知道变为了0.2104mm，这个我们可以通过查立创的工艺参数知道，填入后开始计算，不难得出最后共面波导得出的结果。

（上述仅为个人学习记录，如有错误，欢迎各位批评指正）
