FANUC机器人玩转以太网：手把手打通PLC和相机的任督二脉

QUFridIM

583人浏览 · 2026-03-02 18:45:00

QUFridIM · 2026-03-02 18:45:00 发布

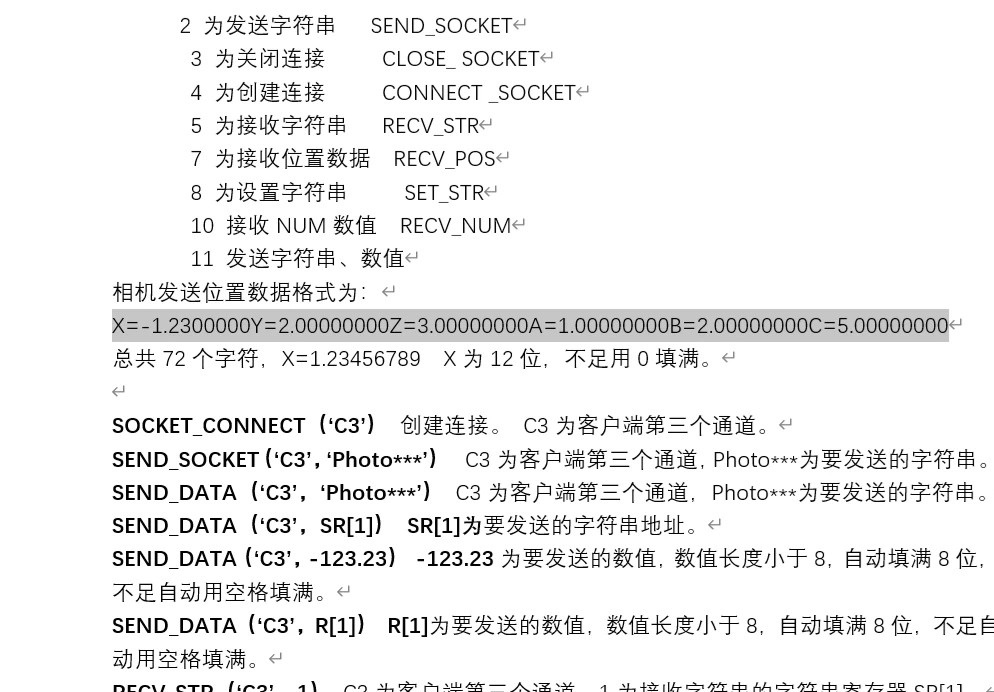

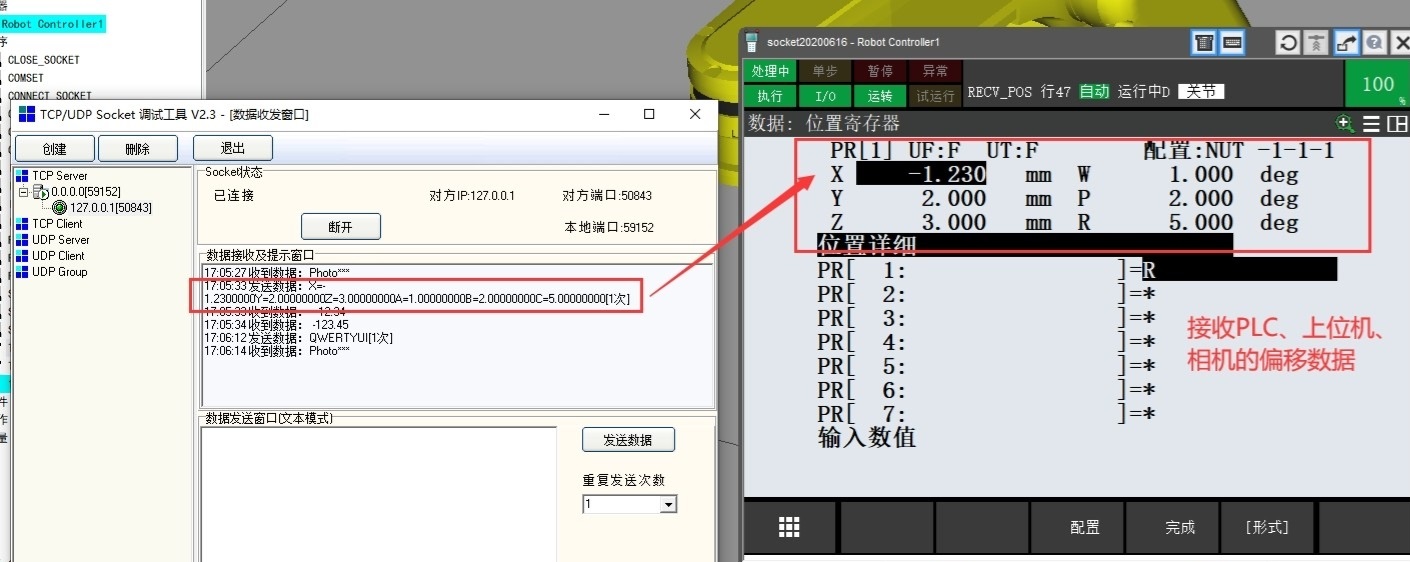

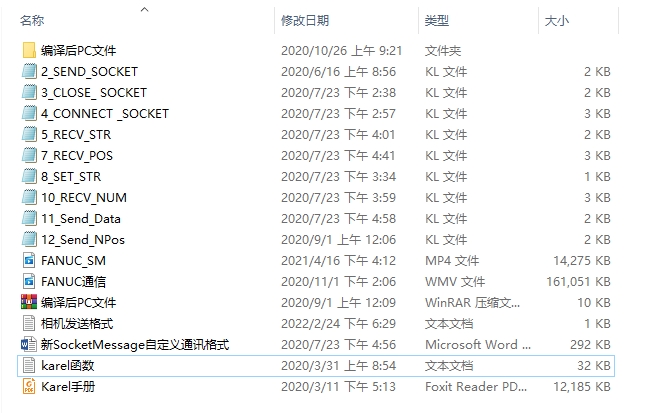

FANUC发那科机器人以太网通信，Socket Message通讯，KAREL程序.KL karel程序，发那科机器人TCP以太网通讯，与PLC、上位机、相机进行数据交换，可连接第三方相机，接收相机偏移量，也可实时将机器人当前位置发送给上位机。

工业现场最头疼的就是设备间的"方言"不通。最近在项目里用FANUC机器人和第三方视觉系统搞联调，算是把Socket通讯玩明白了。今天分享点干货，教你用KAREL程序打通机器人对外通讯的任督二脉。

Socket通讯三板斧

FANUC的Socket Message本质就是个TCP/IP客户端。先看基础配置：

PROGRAM socket_demo
VAR
    status : INTEGER
    socket : INTEGER
BEGIN
    -- 创建socket连接
    status = CONNECT(socket= socket:HOST='192.168.1.100',PORT=6000,TIMEOUT=5000)
    IF status <> 0 THEN
        WRITE('连接失败', CR)
        RETURN
    ENDIF

    -- 发送数据
    SEND(socket=socket, DATA='READY', LENGTH=5, TIMEOUT=3000)

    -- 接收相机坐标
    RECEIVE(socket=socket, DATA=recv_buf, LENGTH=50, TIMEOUT=5000)
    pos_data = STRING(recv_buf)

    -- 坐标解析（示例格式：X123.45,Y67.89）
    x_pos = VAL(SUBSTRING(pos_data,2,6))
    y_pos = VAL(SUBSTRING(pos_data,9,13))

    -- 断开连接
    DISCONNECT(socket)
END socket_demo

这段代码实现了完整的通讯流程。注意CONNECT里的HOST参数可以是IP或域名，TIMEOUT单位是毫秒。实际项目中建议把IP参数做成外部配置文件，方便现场调试。

视觉定位实战

收到相机坐标后，重点在坐标转换。假设视觉系统发来的是像素坐标，需要转换成机器人坐标系：

-- 转换公式示例（具体参数根据标定结果调整）
robot_x = (pixel_x * 0.05) + base_x
robot_y = (pixel_y * 0.03) + base_y

-- 直接写入位置寄存器
SET_POS_REG(1, robot_x, robot_y, 0, 0, 0, 0)

更专业的做法是创建坐标系映射函数，用矩阵运算处理旋转和平移。但多数现场用线性补偿就能满足需求，毕竟不是做高精度装配。

状态上报黑科技

想让机器人主动上报位置？试试这个循环发送模式：

WHILE TRUE DO
    GET_CUR_POS(pos_data)
    pos_str = STRING(pos_data.x) + ',' + STRING(pos_data.y)
    SEND(socket=socket, DATA=pos_str, LENGTH=STRING_LEN(pos_str))
    DELAY 500  -- 500ms发送间隔
ENDWHILE

配合上位机的解析程序，实时监控轨迹妥妥的。注意处理网络断线重连，建议加上心跳检测机制。

避坑指南
