引言

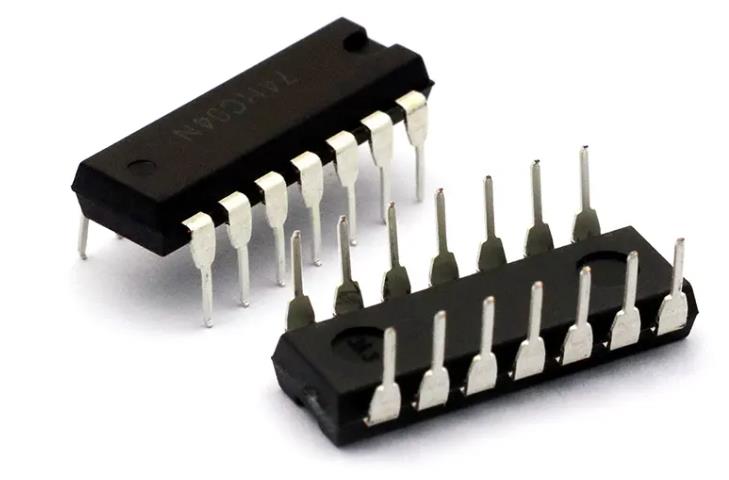

站在2026年回望，74系列芯片（如7400、74HC138、74HC595等）看起来有些“古老”——它们的功能无非就是几个与门、或门、触发器的组合，跟动辄百万门级的现代芯片相比，简直是“石器时代”的工具。

但有趣的是：它们不仅没有消亡，反而依然是电子工程师工作台上的常客，是每一个硬件爱好者必入手的“标配”。

今天，我们就来聊聊这些“小芯片”的大作用。

一、74系列芯片的核心角色：“胶合逻辑”

在复杂的电子系统中，74系列芯片最常见的身份是 “胶合逻辑”。

什么意思呢？想象一下，你正在设计一个智能家居控制器，主控芯片选用了一颗STM32单片机，需要连接以下设备：

• 一块5V供电的LCD1602显示屏

• 两个大功率继电器控制灯光

• 三个独立按键用于输入

• 一个外部Flash存储芯片

这时候问题来了：

❌ STM32的引脚是3.3V电平，直接连5V的LCD可能烧坏芯片，或者无法被识别为高电平

❌ STM32引脚驱动能力有限（通常只有几毫安），根本带不动继电器

❌ 按键有机械抖动，直接接单片机引脚会导致误触发

❌ Flash芯片挂在同一组数据总线上，需要“选中”才能通信

这些问题怎么解决？总不能重新设计一颗专用芯片吧？

74系列芯片就是来解决这些“杂活”的。 它们像胶水一样，把不同模块“粘”在一起，让系统协调工作。

几个典型的应用场景：

场景	问题	解决方案	常用芯片
电平不匹配	3.3V单片机控制5V设备	电平转换	74LVC4245
驱动能力不足	单片机无法直接驱动继电器	增加驱动	74HC245、ULN2003
总线冲突	多个设备共享数据线	地址译码产生片选	74HC138
按键抖动	机械开关产生毛刺	信号整形	74HC14
I/O口不够	单片机引脚不足	串行转并行扩展	74HC595

二、为什么这些“简单功能”没被集成进复杂芯片？

你可能要问：既然这些功能这么基础，为什么CPU、MCU厂商不直接把电平转换、驱动、译码等功能都集成进去？这样不是更省事吗？

这里有四个很现实的原因：

1. 灵活性 vs. 固定性

复杂芯片（如CPU、FPGA）在设计时，功能就已经固化了。而电子系统的需求千变万化：

• 有的设备需要5V电平，有的需要3.3V，有的需要1.8V

• 有的需要驱动大电流，有的需要极低功耗

• 有的需要TTL电平，有的需要CMOS电平

让一颗芯片同时满足所有可能性是不现实的。74系列提供的是“标准化积木”，工程师可以根据实际需求，灵活组合，快速搭建。

2. 电压与功率兼容性

现代CPU的核心电压已经降到1.2V甚至更低，引脚非常“娇贵”，无法直接承受5V电压或几十毫安的电流。

而74系列芯片内部有专门的驱动级设计，可以：

• 承受5V甚至更高的电压

• 提供几十毫安的驱动电流

• 具有ESD保护功能

3. 成本与开发周期

为了解决一个小问题（比如需要两个非门），去重新设计一颗ASIC，成本高达数十万元，周期几个月；修改FPGA代码虽然灵活，但也有开发成本和验证周期。

而一颗74HC14可能只需要几毛钱，今天画板、明天焊接、后天测试，拿来就用，无需等待。

4. 可靠性与低延迟

对于某些简单功能，用分立的小芯片实现比在复杂芯片内部用软件模拟更可靠、延时更低。

比如用74HC595扩展IO口，它的操作是纯硬件的，不占用CPU时间，也没有软件延迟。

三、74系列芯片的典型应用场景

场景1：地址译码（74HC138）

在8位计算机或单片机系统中，CPU需要访问多个外设（RAM、ROM、I/O接口）。这些设备共享同一组数据总线和地址总线。

问题：CPU发一个地址，怎么让只有被选中的那个设备响应？

答案：用74HC138做3-8线译码器。CPU的高位地址线作为输入，138输出8个唯一的片选信号，每个信号控制一个设备。

场景2：IO口扩展（74HC595）

很多单片机引脚有限，但需要控制大量LED或数码管。

方案：用74HC595做串入并出移位寄存器。单片机只需要3个引脚（数据、时钟、锁存），就可以扩展出8个甚至多个8位输出，控制几十个LED。

场景3：电平转换（74LVC4245）

3.3V单片机与5V设备通信。

方案：用74LVC4245做双向电平转换，一边接3.3V电源，一边接5V电源，两边的信号自动匹配，互不损伤。

场景4：信号整形（74HC14）

机械按键按下时，会产生几十毫秒的抖动，产生多个毛刺。

方案：用74HC14施密特触发反相器，可以将抖动的信号整形成干净利落的上升沿/下降沿，配合RC电路，轻松实现硬件去抖。

四、74系列芯片的历史与家族

74系列诞生于上世纪60年代，由德州仪器（TI）推出。最初是7400系列（标准TTL），后来随着工艺进步，衍生出众多子系列：

系列	特点	典型应用
74（原版）	标准TTL，功耗高	老式设备
74LS	低功耗肖特基，经典	80-90年代流行
74HC	高速CMOS，兼容TTL电平	现代最常用
74HCT	HC的TTL兼容版	替换老式TTL设计
74LVC	低压CMOS（3.3V/1.8V）	现代低压系统
74AUC	超低电压（0.8V-2.7V）	便携设备

目前74HC系列和74LVC系列是主流，兼顾速度、功耗和易用性。

五、在教育与原型设计中的价值

对于学习数字电路的人来说，74系列芯片是最好的入门工具。

你可以：

• 用几个与门、或门搭建一个半加器

• 用几个D触发器做一个计数器

• 用一片74LS90做一个十进制计数器

• 甚至用几十片74芯片搭建一个完整的8位计算机（YouTube上有很多经典项目）

这个过程能让你直观地理解与门、或门、触发器等最底层的逻辑单元是如何工作的，这是直接使用单片机编程所无法获得的底层理解。

如果你想深入理解计算机的工作原理，从74系列开始，绝对没错。

六、总结

回到最初的问题：74系列芯片存在的意义是什么？

它们是连接高性能数字世界（CPU、FPGA、MCU）与物理现实世界（传感器、执行器、显示器）之间的桥梁和粘合剂。

当系统的主干（复杂芯片）已经足够强大的时候，正是这些看似不起眼的小芯片，负责处理那些主干芯片不愿意做、不能做、或者没必要做的杂活：

• 翻译不同的电压等级

• 驱动大电流负载

• 解析地址总线

• 扩展有限的IO口

• 整形抖动的信号

它们代表了数字电路设计中一种简单、可靠、灵活、标准化的哲学。
