BES2800接入VPU数据获取方法



0 原理解析



0.1 区别

普通麦克风（环境麦克风）：是“耳朵”，用于听清整个世界。

VPU麦克风（语音拾音单元）：是“紧贴声带的收音器”，用于只听清你的声音

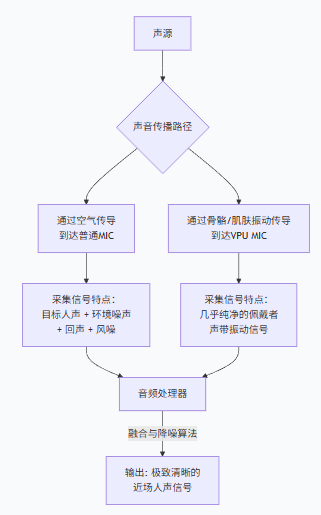

               图 0-1 流程图



0.2 对比

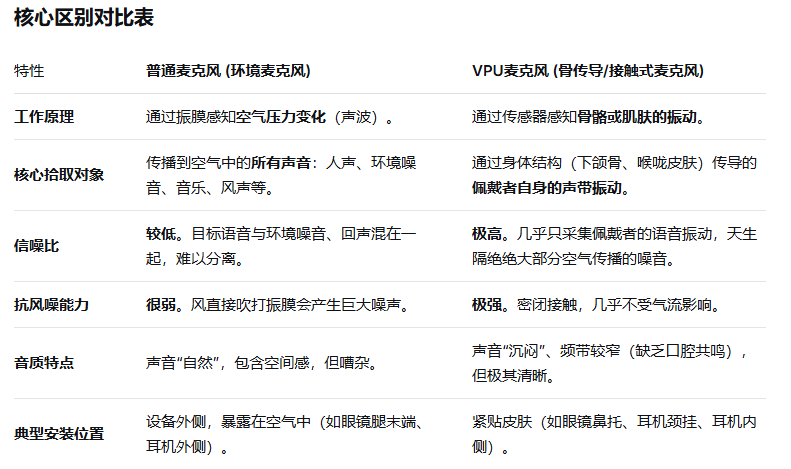

                               表0-2 对比表





0.3 VPU麦克风的核心功能与作用



在您的8路音频系统中，VPU的核心作用可以总结为：提供一条纯净、高信噪比的“近场语音基线”。

1. 提供纯净的近场语音参考

◦ 问题：您的5个普通麦克风采集的是混合信号（您的语音 + 环境噪音 + 音乐回声 + 风声）。在嘈杂环境中，您的语音可能被淹没。

◦ 解决方案：VPU信号几乎只包含您的语音。算法可以将VPU信号作为一个“干净模板”，去指导系统从5路混合信号中分离和增强您的语音，极大提升语音唤醒（KWS）和语音识别（ASR）的准确率。

2. 实现强悍的主动降噪与风噪抵御

◦ 降噪：在 ANC（主动降噪）通话中，VPU可以直接提供需要保留的语音，让算法能更激进地抑制背景噪音，而不用担心把使用者的声音也消除掉。

◦ 抗风噪：这是VPU的杀手级应用。在骑行、跑步等场景，普通麦克风因风噪完全失效时，VPU仍能提供清晰的通话语音。

3. 与参考音信号协同，完成高级声学处理

◦ 在您构建的系统中，PA参考音提供了“系统播放了什么”的信息，用于消除回声。

◦ VPU则提供了“使用者说了什么”的信息，用于抑制环境噪音和风声。

◦ 两者结合，算法就能实现：最终输出 = 5路混合信号 - PA参考音（消除回声） + VPU引导的语音增强（提升人声），得到干净的人声。











1 原 5mic 设计

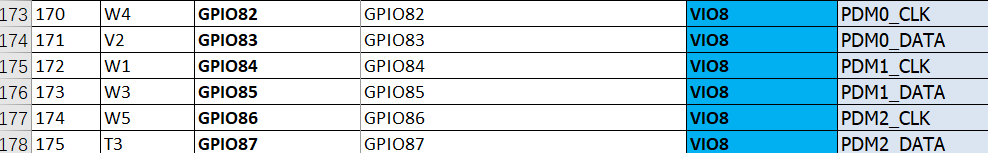

                            图1-1 引脚映射

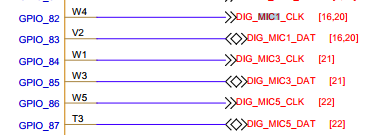

                      图1-2 PDM时钟与数据线





                         图1-3 mic供电





























2 PDM0  PDM1  PDM2分配

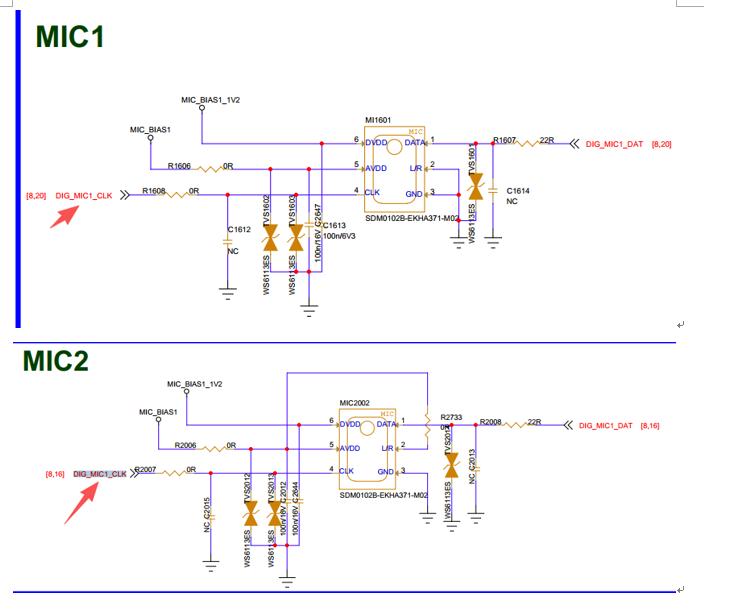

                           图2-1 PDM0 2路

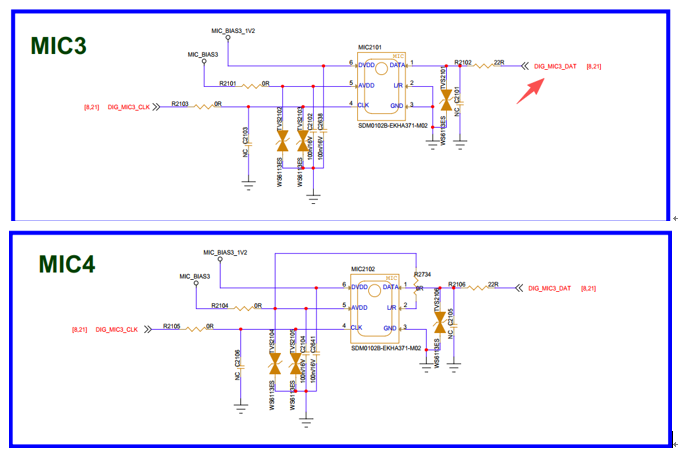

                           图2-2 PDM1 2路

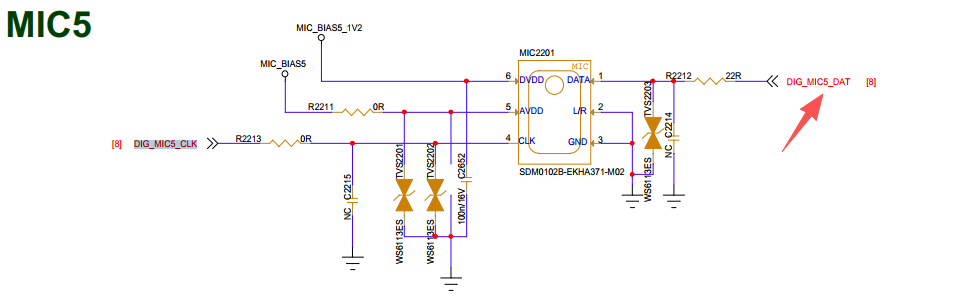

                             图2-3  PDM2 1路



3  VPU 选择



3.1 使用 PDM2

PDM0 1  2 已被使用，因此 VPU应该选择PDM3,没有PDM3, 使用PDM2，不同型号mic的时序可能有不同步风险





3.2该使用模拟VPU

                                 图2-1 模拟mic口



4  模拟MIC 数据获取方法？
