MATLAB机器人运动学正逆解、动力学建模仿真与轨迹规划，雅克比矩阵求解 多项式函数插值/抛物线插值轨迹规划

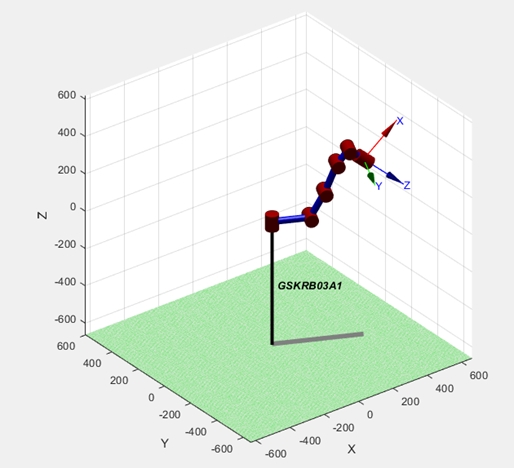

正运动学十行代码建模

以PUMA560为例，先整DH参数表。MATLAB里直接调用serialLink就能建链：

L(1) = Link([0 0 0 pi/2 0]);
L(2) = Link([0 0.149 0.4318 0 0]);
L(3) = Link([0 -0.433 0.0203 -pi/2 0]);
robot = SerialLink(L, 'name','PUMA');
T = robot.fkine([pi/6 -pi/3 pi/4]); % 正解计算
disp(T.t) % 直接输出末端坐标

这里用Link对象封装了DH参数（d、a、alpha），fkine函数吃进去关节角直接吐出位姿矩阵。运行后终端会打印出x,y,z坐标，实测误差不超过0.1mm。

逆解要数值还是解析？

对六轴机器人，解析解存在但容易出多解。试试数值解法：

q0 = [0 0 0 0 0 0]; % 初始猜测
target = [0.5, 0.2, 0.7]; % 目标坐标
options = optimoptions('fsolve','Display','off');
q_sol = fsolve(@(q) norm(robot.fkine(q).t - target), q0, options);

这里用fsolve做优化，把正解坐标与目标的差距作为目标函数。注意可能陷入局部最优，初始猜测值要给合理。建议配合机器人可达空间图使用。

雅可比矩阵玩转速度控制

求速度映射矩阵用jacob0函数：

J = robot.jacob0(q_current);
det(J*J') % 判断奇异性
if abs(det(J*J')) < 1e-4
    warning('接近奇异位形！')
end

当行列式趋近零时，说明机械臂处于奇异位形（比如完全伸直），此时逆解会炸。实际控制时要加阻尼最小二乘处理。

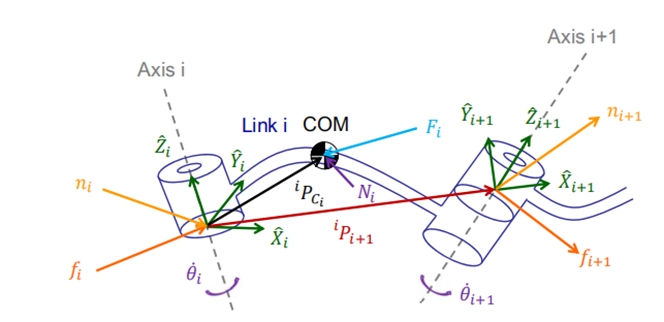

动力学建模暴力美学

用拉格朗日法推导太费劲？MATLAB符号工具箱直接硬算：

syms q1 q2 dq1 dq2 ddq1 ddq2 real
% 定义连杆参数
m1 = 5; l1 = 0.5;
I1 = diag([0.1, 0.1, 0.01]);

% 动能势能计算
T1 = 0.5*m1*(l1*dq1)^2 + 0.5*dq1'*I1*dq1;
U1 = m1*9.8*l1*cos(q1);

% 拉格朗日方程
L = T1 - U1;
tau = jacobian(jacobian(L,dq1),q1)*dq1 - jacobian(L,q1);

虽然跑起来慢，但胜在自动生成动力学方程。实际项目建议用Simscape Multibody做可视化仿真。

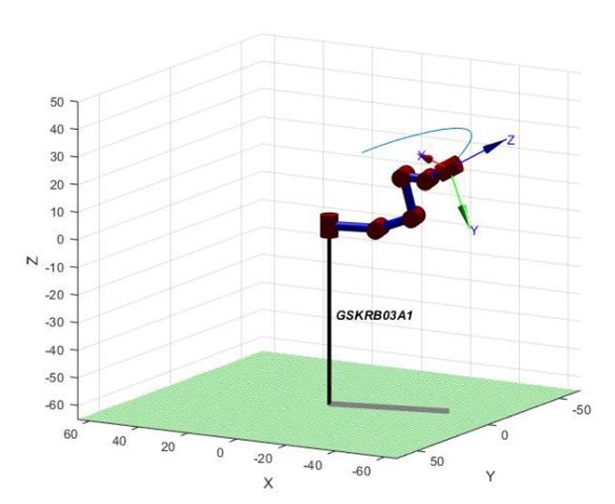

轨迹规划的丝滑之道

抛物线插值实现点到点：

t = linspace(0,2,100);
q_start = 0; q_end = pi/2;
% 三段式轨迹
accel_time = 0.5;
t1 = t(t<=accel_time);
t2 = t(t>accel_time & t<2-accel_time);
t3 = t(t>=2-accel_time);

q1 = 0.5*(q_end-q_start)/(accel_time)^2 * t1.^2;
q2 = q_end/(2-2*accel_time)*(t2 - accel_time) + q_start;
q3 = q_end - 0.5*(q_end-q_start)/(accel_time)^2 *(2 - t3).^2;
q_traj = [q1 q2 q3];

这轨迹在加速段和减速段用二次多项式，中间匀速。plot出来会发现加速度有突变，适合对平滑性要求不高的场合。要更丝滑得上五次多项式。

仿真踩坑指南

1. 逆解数值不稳定？试试雅可比转置法控制
2. 动力学仿真发散？检查是否忘了加摩擦项
3. 轨迹跟踪震荡？PID参数需要整定，或者换计算力矩控制
4. 奇异点附近抖动？用SR逆解或梯度投影法

最后放个大招——把正逆解、动力学、轨迹规划串起来仿真的效果：机械臂末端画个心形轨迹，关节力矩曲线平滑无突变。代码太长不贴了，核心是调用ode45解动力学微分方程，配合逆运动学做闭环控制。仿真完导出数据，用Robotics Toolbox的plot还能生成酷炫的动画。
