一、引言：笔记的定位与准备

笔记用途：记录从CentOS7虚拟机搭建到芯片验证核心工具部署的完整流程，适配芯片验证初学者/ Linux环境运维需求
前置资源清单：
- 软件：VMware Workstation（建议直接网盘下载安装包通过网盘分享的文件：VMware Workstation 17 for Windows
  链接: https://pan.baidu.com/s/1a6EbtMqkJT8m3f92u9usAg?pwd=h8j6 提取码: h8j6）、CentOS7镜像（https://mirrors.huaweicloud.com/centos/7/isos/x86_64/CentOS-7-x86_64-DVD-2009.iso）、VNC客户端:tight_vnc（链接：https://www.tightvnc.com/download.php）
- 工具包：VCS与Verdi安装包、许可文件（EDA 安装包.zip
  链接: https://pan.baidu.com/s/1CwYPYeXXvrtScT8zyNOPCA?pwd=pwgd 提取码: pwgd）
- 编程工具：vscode版本控制： 1.80.2 ，后续和centos7远程连接可以配套，更高版本不适配。下载地址： https://code.visualstudio.com/updates/v1_80
阅读提示：各模块相对独立，后续可拆分对应细分场景的专题内容

二、模块1：VMware下CentOS7虚拟机安装（20min+）

操作流程
- 步骤1：VMware新建虚拟机（自定义配置：按自己的电脑配置来，内存≥4G、磁盘≥50G、网络暂选NAT）

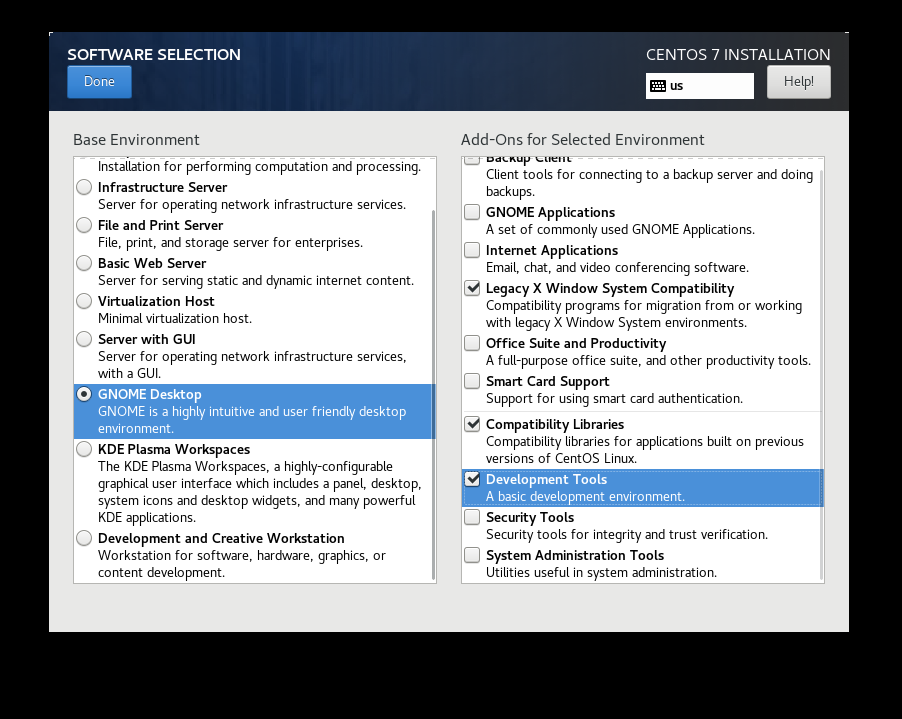

- 步骤2：加载CentOS7镜像，启动后选择或带GUI的服务器：gnome_desktop

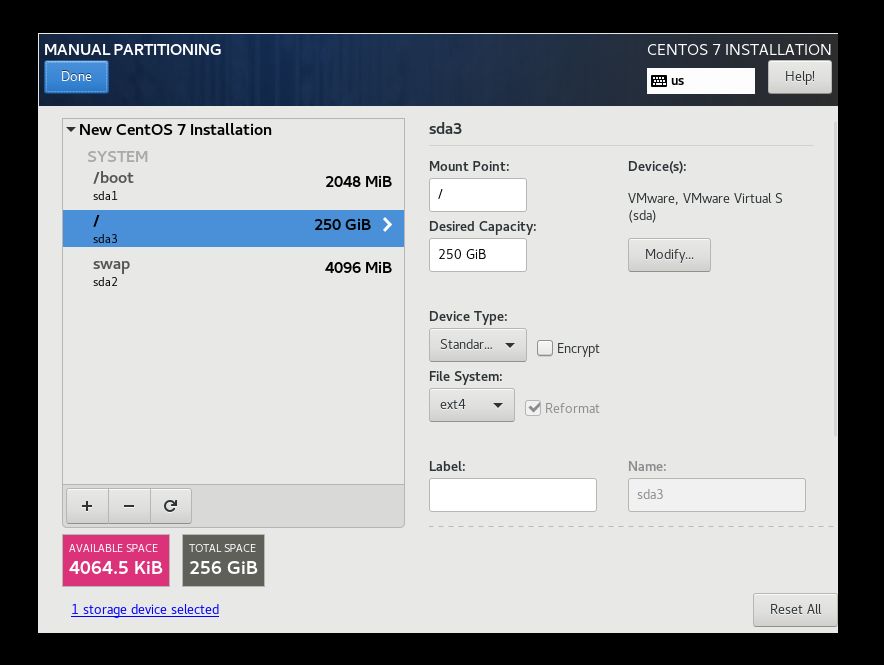

- 步骤3：配置分区（建议根分区/、swap分区、boot分区）

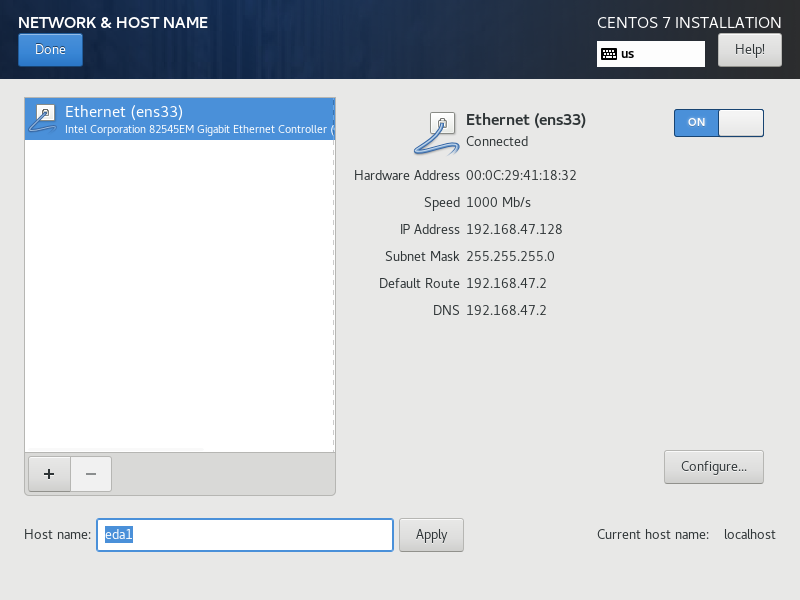

- 设置hostname,新手建议和教程一致，后续省去一些低级错误

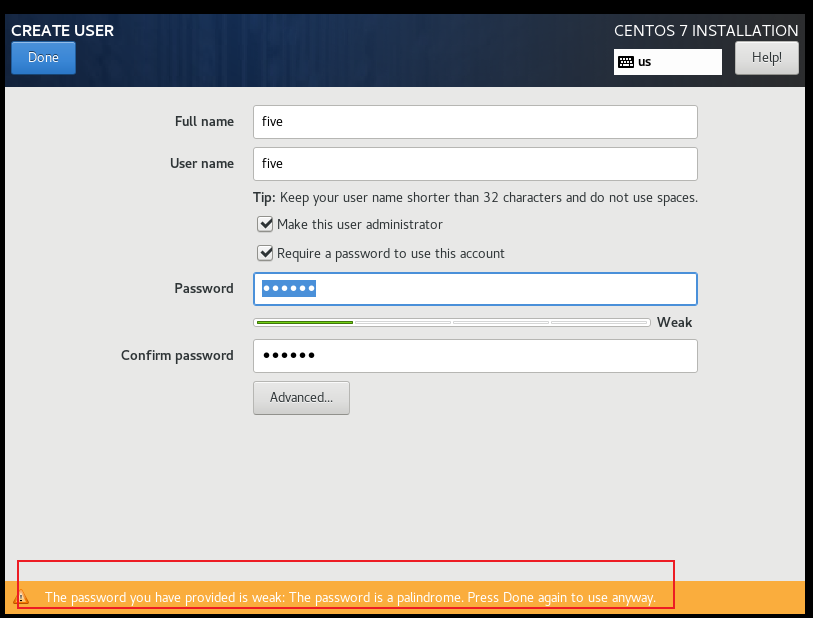

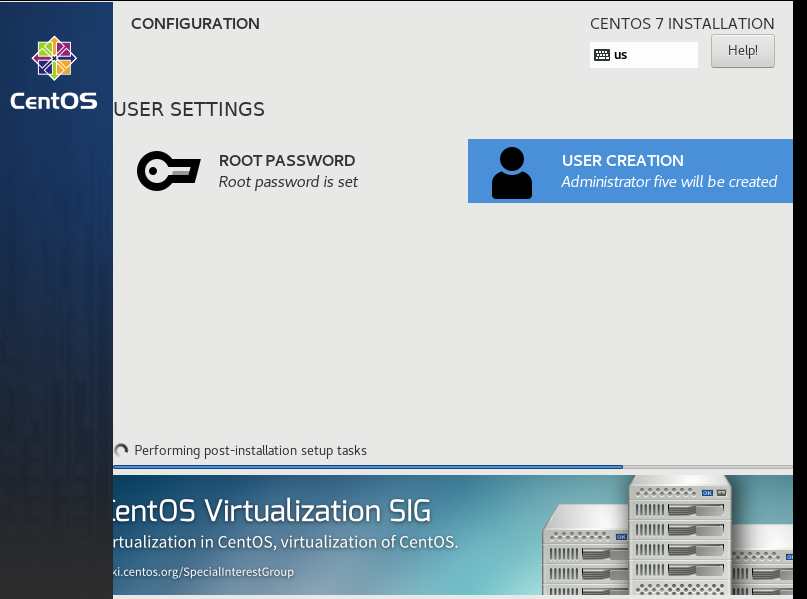

- 设置root密码与普通用户，密码设置简单一些，提示密码弱再点击一次确认即可
- 步骤4：重启虚拟机，验证系统正常启动
关键细节
- 最小化安装需后续手动装基础工具（yum install net-tools等）
- 磁盘分区避免“全部空间给根分区”，留后续扩展余地
踩坑记录
- 镜像校验失败：重新下载镜像并核对MD5值
- 虚拟机启动黑屏：调整VMware硬件兼容性至对应版本

三、模块2：CentOS7网络连接与hostname配置（20min内）

操作流程
- 子步骤1（网络）：先还原默认设置

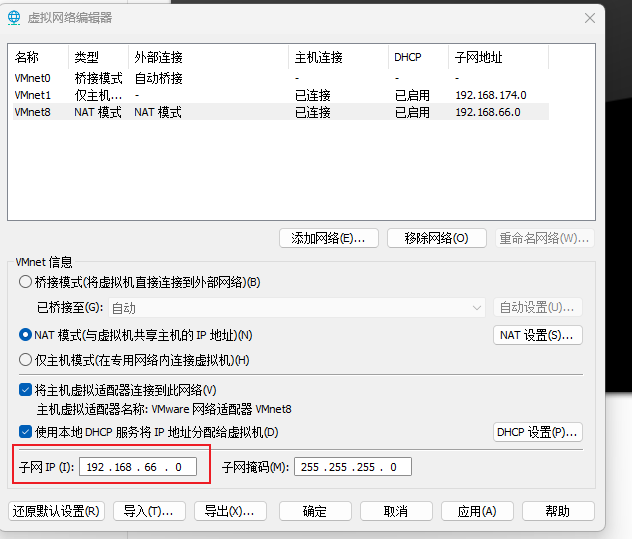

- net网关设置
- 编辑/etc/sysconfig/network-scripts/ifcfg-ens33

TYPE="Ethernet"
PROXY_METHOD="none"
BROWSER_ONLY="no"
BOOTPROTO="static"
DEFROUTE="yes"
IPV4_FAILURE_FATAL="no"
IPV6INIT="yes"
IPV6_AUTOCONF="yes"
IPV6_DEFROUTE="yes"
IPV6_FAILURE_FATAL="no"
IPV6_ADDR_GEN_MODE="stable-privacy"
NAME="ens33"
UUID="fd26acbf-e407-423f-aba4-1d842cdf5113"
DEVICE="ens33"
ONBOOT="yes"
IPADDR=192.168.66.25
NETMASK=255.255.255.0
GATEWAY=192.168.66.2
DNS1=8.8.8.8
DNS2=8.8.4.4

执行命令：service network restart

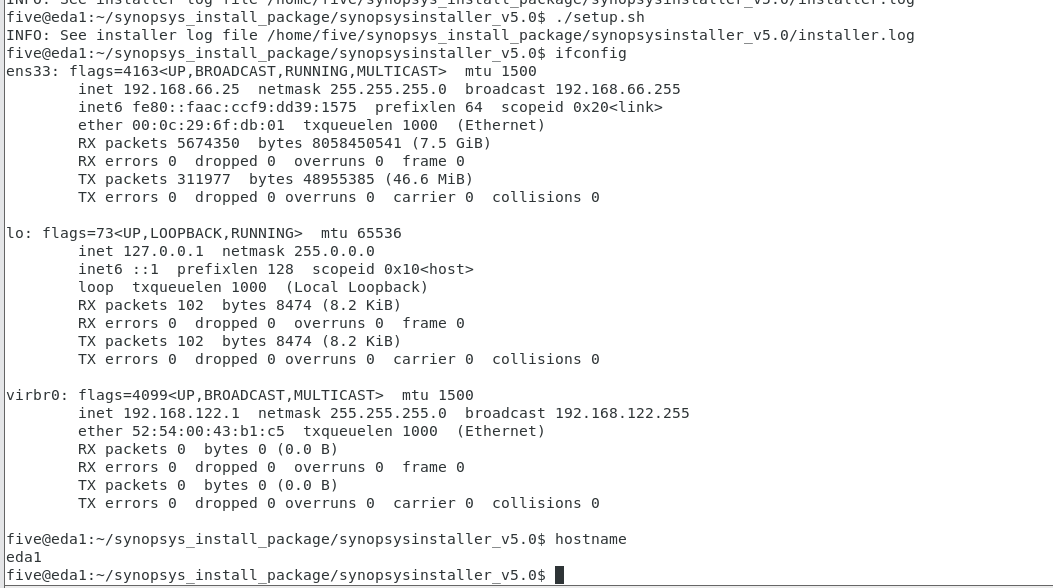

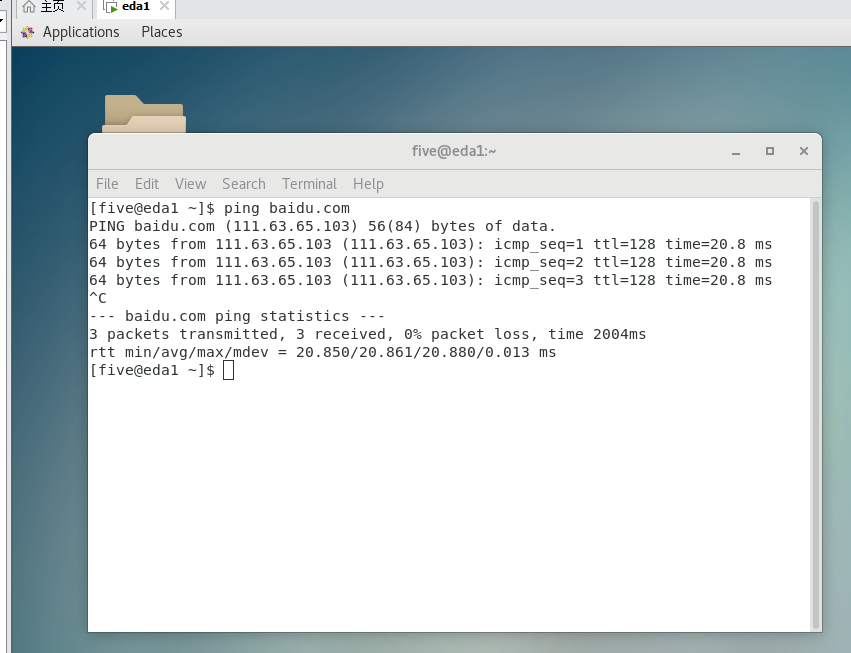

子步骤2（验证网络）：ping百度/物理主机IP，确认连通性

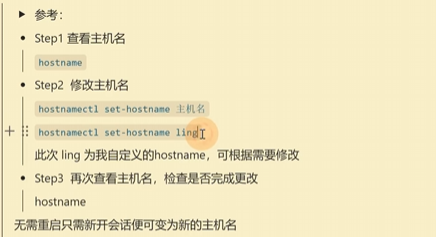

子步骤3（hostname）：执行hostnamectl set-hostname xxx永久修改主机名，更新/etc/hosts

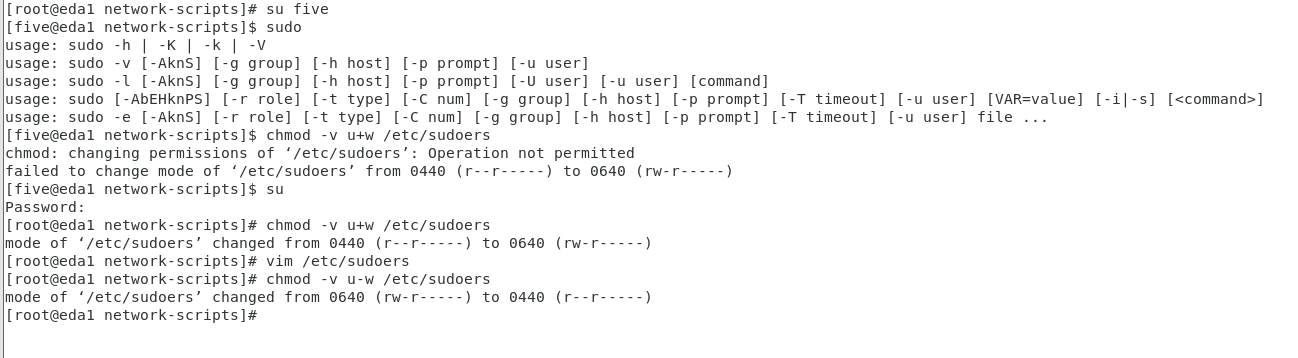

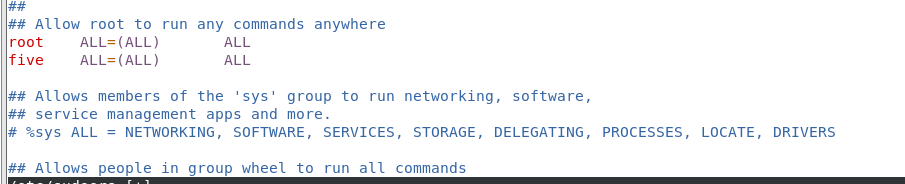

增加拥有root权限的普通用户

关键细节
- NAT模式下，虚拟机IP需与VMware虚拟网卡在同一网段
- 防火墙（firewalld）需提前开放常用端口（后续VNC会用到）或者直接关闭防火墙
踩坑记录
- 网络重启失败：检查网卡文件名与配置文件中NAME字段是否一致

四、模块3：VNC服务配置与远程连接（17min左右）

操作流程
- 步骤1：yum安装vnc-server与tigervnc-server
- wget -O /etc/yum.repos.d/CentOS-Base.repo http://mirrors.aliyun.com/repo/Centos-7.repo
- yum -y install tigervnc-server

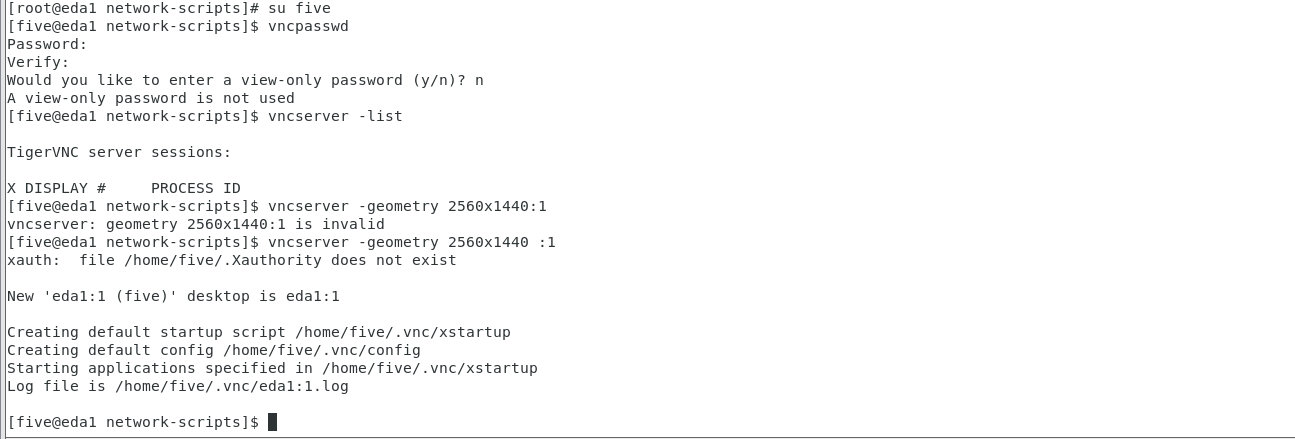

- 步骤2：配置VNC用户（vncpasswd设置密码）、编辑/etc/systemd/system/vncserver@:1.service
- cp /lib/systemd/system/vncserver@.service /etc/systemd/system/vncserver@:1.service

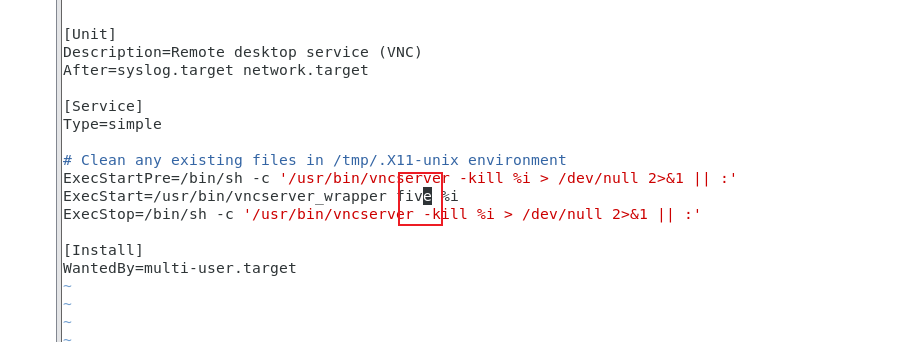

- vim /etc/systemd/system/vncserver@:1.service
- 步骤3：启动VNC服务并设开机自启，开放5901端口（firewall-cmd --add-port=5901/tcp --permanent）
- 一、防火墙相关命令 systemctl stop firewalld.service systemctl disable firewalld.service 二、VNC 服务相关命令 systemctl start vncserver@:1.service systemctl enable vncserver@:1.service 这些命令的作用：防火墙命令：停止当前运行的防火墙服务，并设置防火墙开机不自动启动； VNC 命令：启动 “显示端口 1” 的 VNC 服务，并设置该服务开机自动启动。

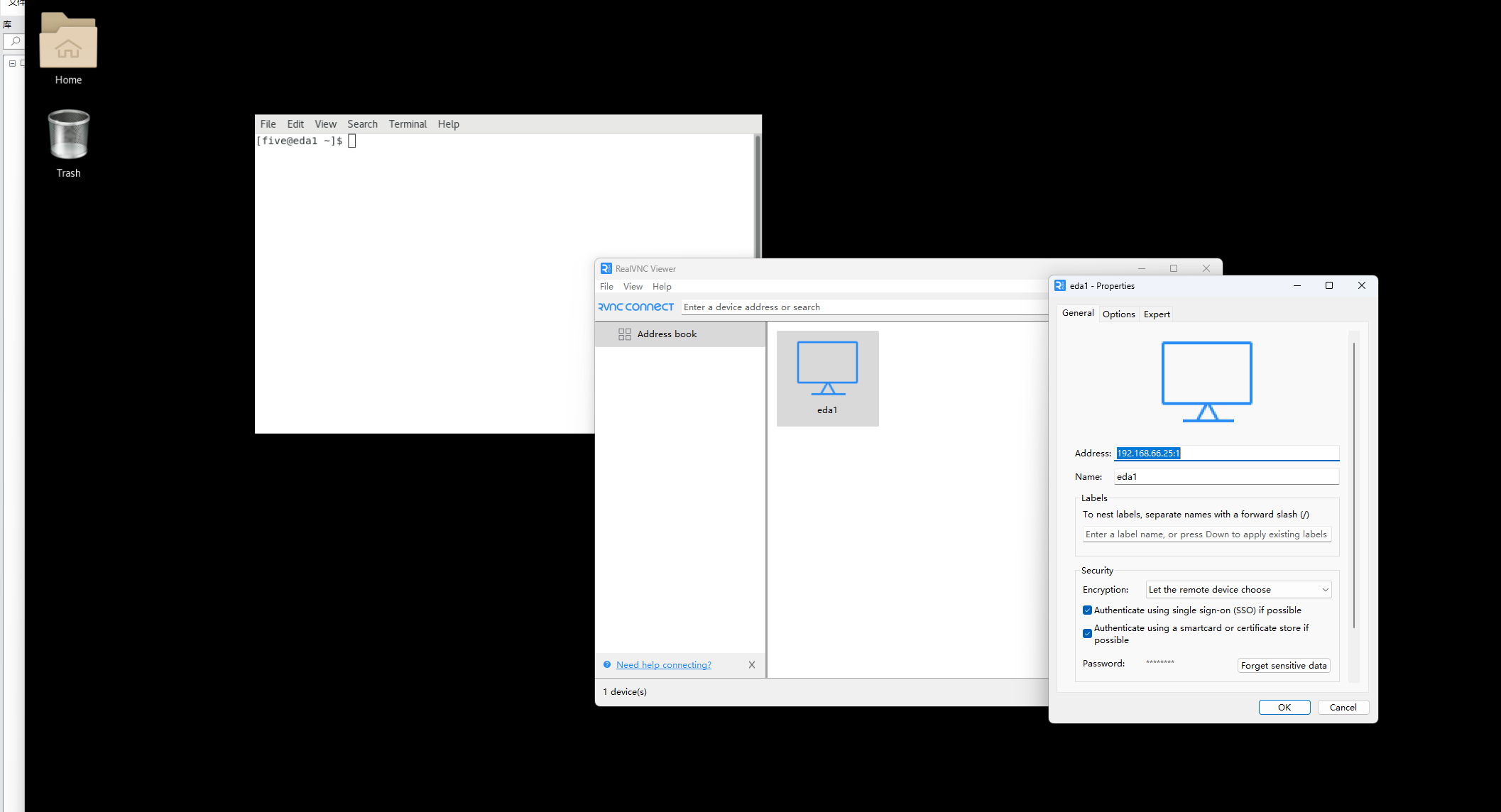

- 步骤4：用VNC客户端输入“虚拟机IP:5901”，输入密码连接
- 有的时候会提示链接超时，一般是主机名称/ip地址写错了，或者是虚拟机开的vnc被杀掉了，检查一下
关键细节
- 不同VNC端口对应不同用户（@:1对应5901，@:2对应5902）
- 带GUI的系统才能正常显示VNC桌面
踩坑记录
- 连接超时：检查防火墙端口是否开放、虚拟机IP是否正确

五、模块4：vim编辑器与Shell环境个性化配置（11min+）

操作流程
- 步骤1：yum安装vim（yum install vim -y）
- 步骤2：编辑~/.vimrc，添加行号（set number）、语法高亮（syntax on）等配置
- 步骤3：编辑~/.bashrc，添加常用命令别名（如alias ll=‘ls -l’）、工具环境变量占位
- 步骤4：执行source ~/.vimrc与source ~/.bashrc使配置生效
- vimrc

" ===================== 基础核心设置 =====================
set encoding=utf-8          " 默认编码（解决中文乱码）
set fileencodings=utf-8,gbk  " 支持读取 utf-8/gbk 格式文件
set termencoding=utf-8       " 终端编码同步
set fileformats=unix,dos,mac " 自动识别换行符（跨平台兼容）

set number                   " 显示行号（gvim/vim 通用）
set relativenumber           " 显示相对行号（移动代码更方便）
set cursorline               " 高亮当前行（快速定位光标）
set scrolloff=3              " 光标上下保留 3 行空白（避免贴边）

syntax enable                " 语法高亮（自动识别代码类型）
set hlsearch                 " 搜索结果高亮
set incsearch                " 实时增量搜索（输入时即时匹配）
set ignorecase               " 搜索忽略大小写（大写字母时自动区分）
set smartcase                " 大写字母时强制区分大小写

set autoindent               " 自动缩进（换行继承上一行缩进）
set smartindent              " 智能缩进（代码块自动加缩进，如 if/for 后）
set tabstop=4                " 制表符（Tab）占 4 个字符
set shiftwidth=4             " 自动缩进/代码格式化时的缩进量（和 tabstop 一致）
set expandtab                " Tab 键自动转为空格（避免不同编辑器缩进混乱）

set nowrap                   " 不自动换行（代码/文本保持原格式）
set linebreak                " 若开启换行，仅在单词边界换行（不拆分单词）
set mouse=a                  " 启用鼠标（gvim 点击、终端 vim 复制粘贴更方便）
set clipboard=unnamedplus    " 复制粘贴同步系统剪贴板（gvim 直接用，终端需安装 xsel）

" ===================== gvim 专属优化 =====================
if has("gui_running")        " 仅在 gvim（图形界面）生效
    set guifont=Monaco:h12    " 字体：Monaco（清晰），大小 12（可改 h14/h16）
    " 若没有 Monaco，替换为：Consolas:h12 或 DejaVu\ Sans\ Mono:h12（空格需加 \ 转义）
    set guioptions-=T         " 隐藏顶部工具栏（简约界面，需要时按 F10 调出）
    set guioptions-=m         " 隐藏菜单（按 F10 临时显示，嫌麻烦可删除这行）
    set columns=90 rows=35    " gvim 启动默认大小（宽90列，高35行，按需调整）
    colorscheme elflord       " gvim 配色方案（简约清爽，可选：desert/evening/molokai）
    set background=light      " 浅色背景（gvim 更护眼，想深色改 dark）
endif

" ===================== 快捷键简化（无冗余） =====================
inoremap jj <Esc>            " 插入模式按 jj 快速退出（比按 Esc 方便）
nnoremap <leader>w :w<CR>    " 空格 + w 快速保存（leader 键默认是 \，这里用空格更顺手）
nnoremap <leader>q :q<CR>    " 空格 + q 快速退出
nnoremap <leader>x :x<CR>    " 空格 + x 保存并退出
nnoremap <leader>ss :split<CR>   " 空格 + ss 水平分屏
nnoremap <leader>vs :vsplit<CR>  " 空格 + vs 垂直分屏
nnoremap <C-h> <C-w>h        " Ctrl + h/j/k/l 切换分屏（无需按 Ctrl+w 再按方向键）
nnoremap <C-j> <C-w>j
nnoremap <C-k> <C-w>k
nnoremap <C-l> <C-w>l

" ===================== 其他小优化 =====================
set nobackup                 " 禁用备份文件（避免生成 .xxx.swp 冗余文件）
set undofile                 " 启用持久化撤销（关闭文件再打开仍能撤销之前操作）
set undodir=~/.vim/undo//    " 撤销文件存储目录（自动创建）
set autoread                 " 文件被外部修改时，自动重新读取（比如别人改了同个文件）
set laststatus=2             " 始终显示状态栏（显示文件名、行号、编码等信息）

bashrc

    # ----- Minimal Clean .bashrc for bash 4.2 -----

# Prompt
PS1='\u@\h:\w\$ '

# History
export HISTSIZE=5000
export HISTFILESIZE=10000
shopt -s histappend

# Aliases
alias ll='ls -alF'
alias la='ls -A'
alias l='ls -CF'
alias ..='cd ..'
alias grep='grep --color=auto'
alias cls='clear'
alias g='gvim'
alias sc='source /home/five/.bashrc'
alias gc='gvim /home/five/.bashrc'
alias tool='cd /home/five/tools'
cd() {
    builtin cd "$@" && ls --color=auto -lh
}


export LANG=en_US.UTF-8
export LC_ALL=en_US.UTF-8

# Editor
export EDITOR=vim
export LANG=en_US.UTF-8
export LANGUAGE=en_US:en
export LC_ALL=en_US.UTF-8


# Load bash completion if exists
[ -f /etc/bash_completion ] && . /etc/bash_completion

# Add ~/bin to PATH if exists
[ -d "$HOME/bin" ] && PATH="$HOME/bin:$PATH"

#synopsys set
export DVE_HOME=/home/five/synopsys_install/vcs/O-2018.09-SP2
export VCS_HOME=/home/five/synopsys_install/vcs/O-2018.09-SP2
export VCS_MX_HOME=/home/five/synopsys_install/vcs_mx/O-2018.09-SP2
export LD_LIBRARY_PATH=/home/five/synopsys_install/verdi/Verdi_O-2018.09-SP2/share/
export VERDI_HOME=/home/five/synopsys_install/verdi/Verdi_O-2018.09-SP2
export SCL_HOME=/home/five/synopsys_install/scl/2018.06

#dve
PATH=$PATH:$VCS_HOME/gui/dve/bin
alias dve="dve -full64"

#VCS
PATH=$PATH:$VCS_HOME/bin
alias vcs="vcs"

#VERDI
PATH=$PATH:$VERDI_HOME/bin
alias verdi="verdi"

#scl
PATH=$PATH:$SCL_HOME/linux64/bin
export VCS_ARCH_OVERRIDE=linux

#LICENSE
export LM_LICENSE_FILE=27000@eda1
alias lmg_synopsys="lmgrd -c /home/five/synopsys_install/scl/2018.06/admin/license/Synopsys.dat"

export UVM_HOME=~/tools/uvm-core/src
export SYSTEMC_HOME=/usr/local/systemc-2.3.4
export LD_LIBRARY_PATH=$SYSTEMC_HOME/lib-linux64:$LD_LIBRARY_PATH
export CPLUS_INCLUDE_PATH=$SYSTEMC_HOME/include:$CPLUS_INCLUDE_PATH

关键细节
- .vimrc与.bashrc为用户级配置，全局配置需修改/etc/vimrc、/etc/bashrc
- 可备份默认配置文件（如cp ~/.bashrc ~/.bashrc.bak）避免配置错误

六、模块5：VCS与Verdi安装及环境配置（32min+）

操作流程
- 步骤1：安装依赖库（yum install glibc.i686 libXext.x86_64等，解决工具兼容性）

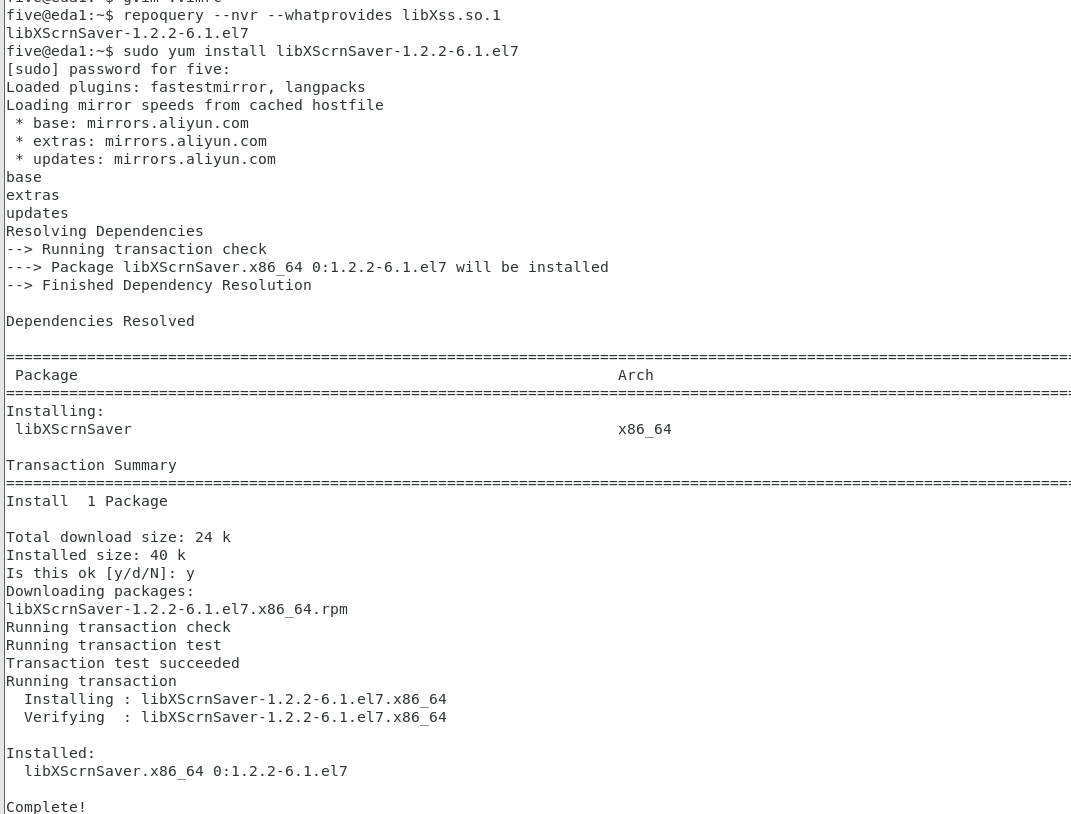

repoquery --nvr --whatprovides libXss.so.1
sudo yum install libXScrnSaver-1.2.2-6.1.el7

在这里插入图片描述

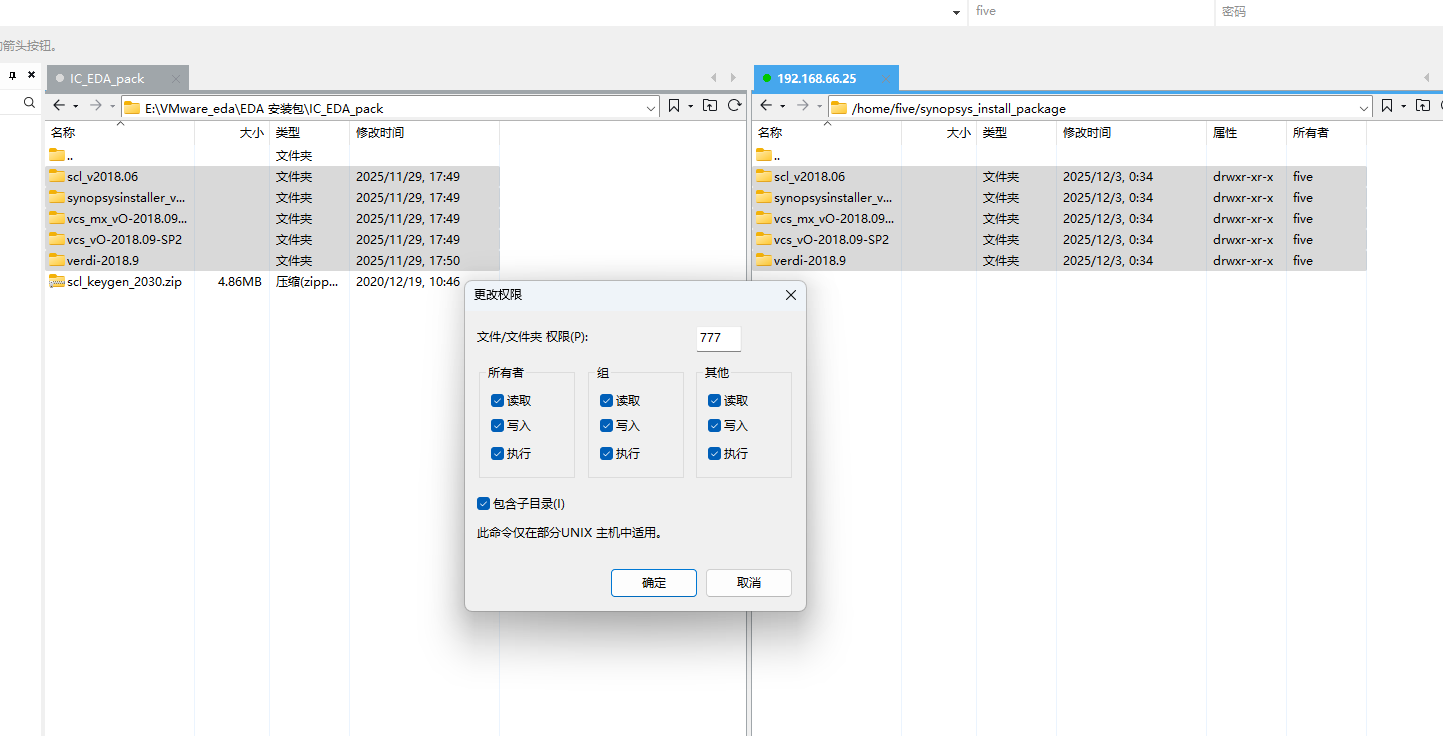

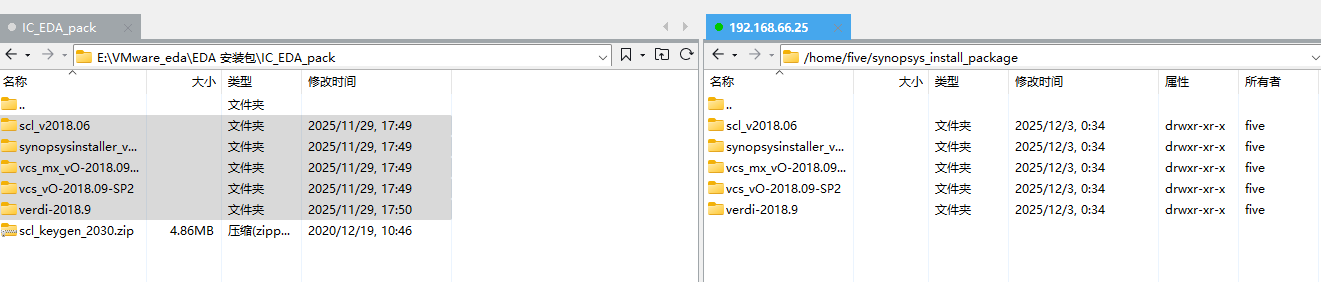

xftp把eda安装包传输到虚拟机，eda包下载：通过网盘分享的文件：EDA 安装包.zip
链接: https://pan.baidu.com/s/1Kad-zm846JXnga4o_ucp_A?pwd=hm39 提取码: hm39

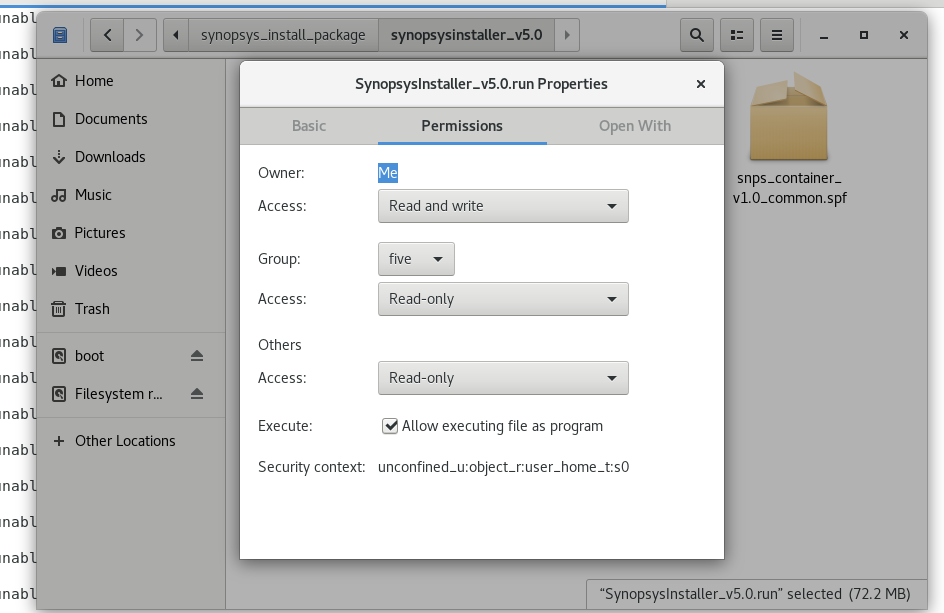

步骤2：修改run文件权限

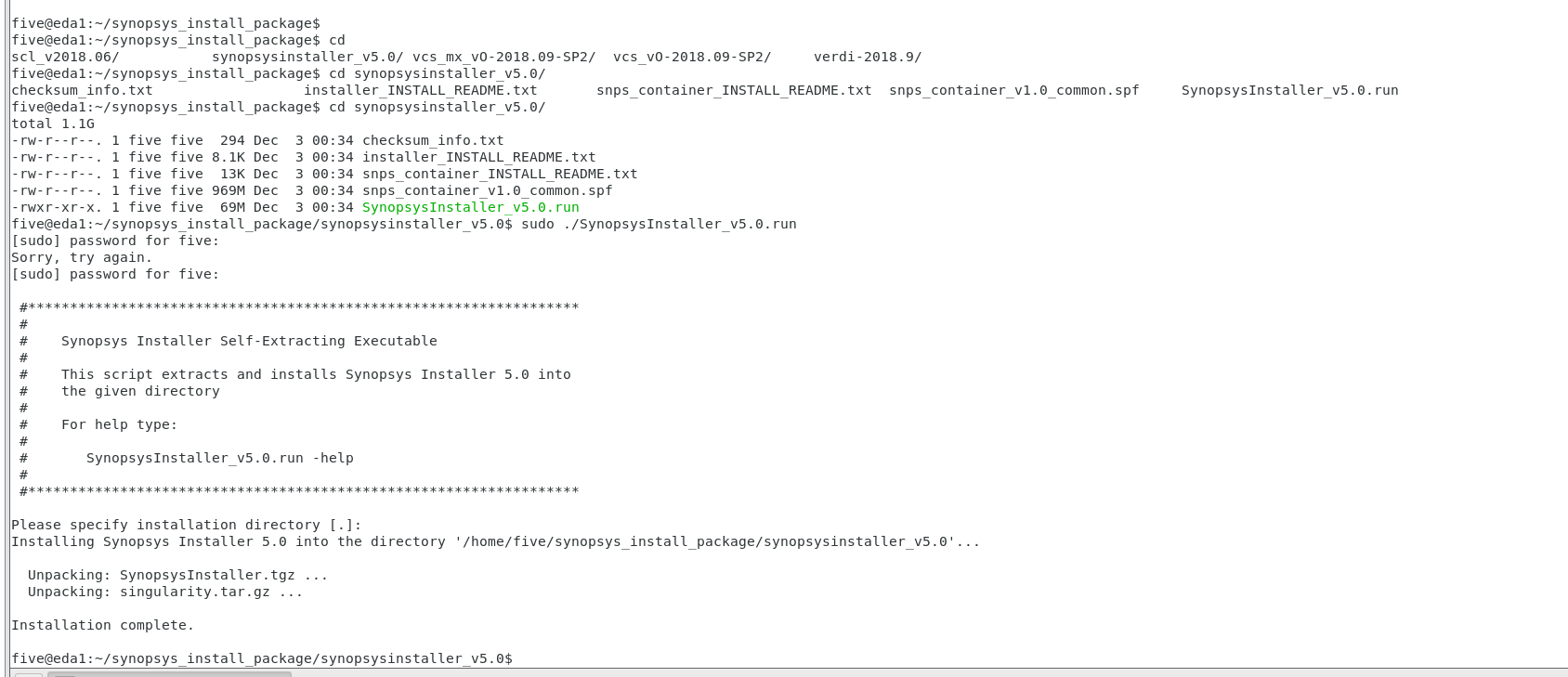

执行run文件

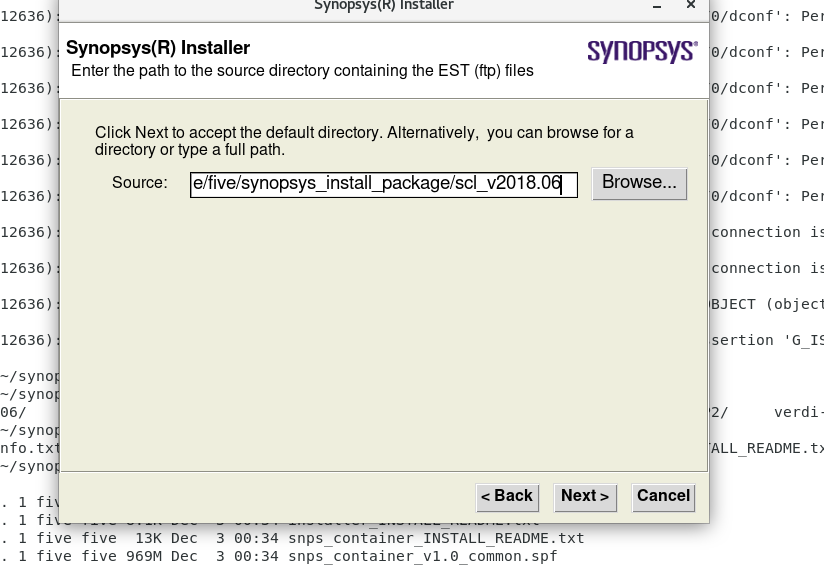

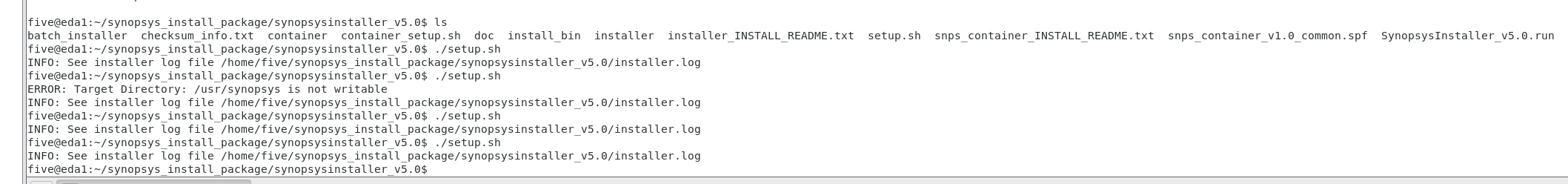

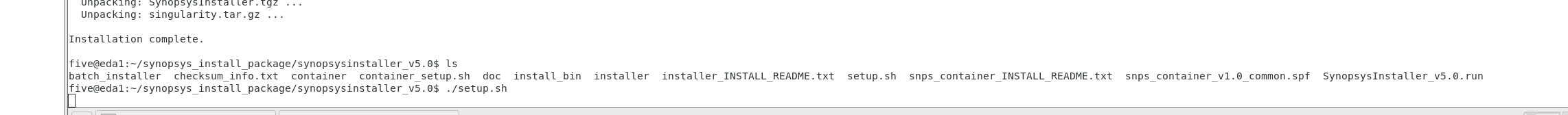

解压VCS/Verdi安装包，执行install脚本，按向导选择安装路径
步骤3：配置许可文件（设置LM_LICENSE_FILE环境变量）

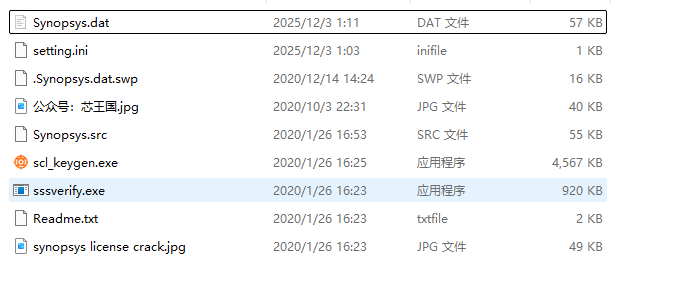

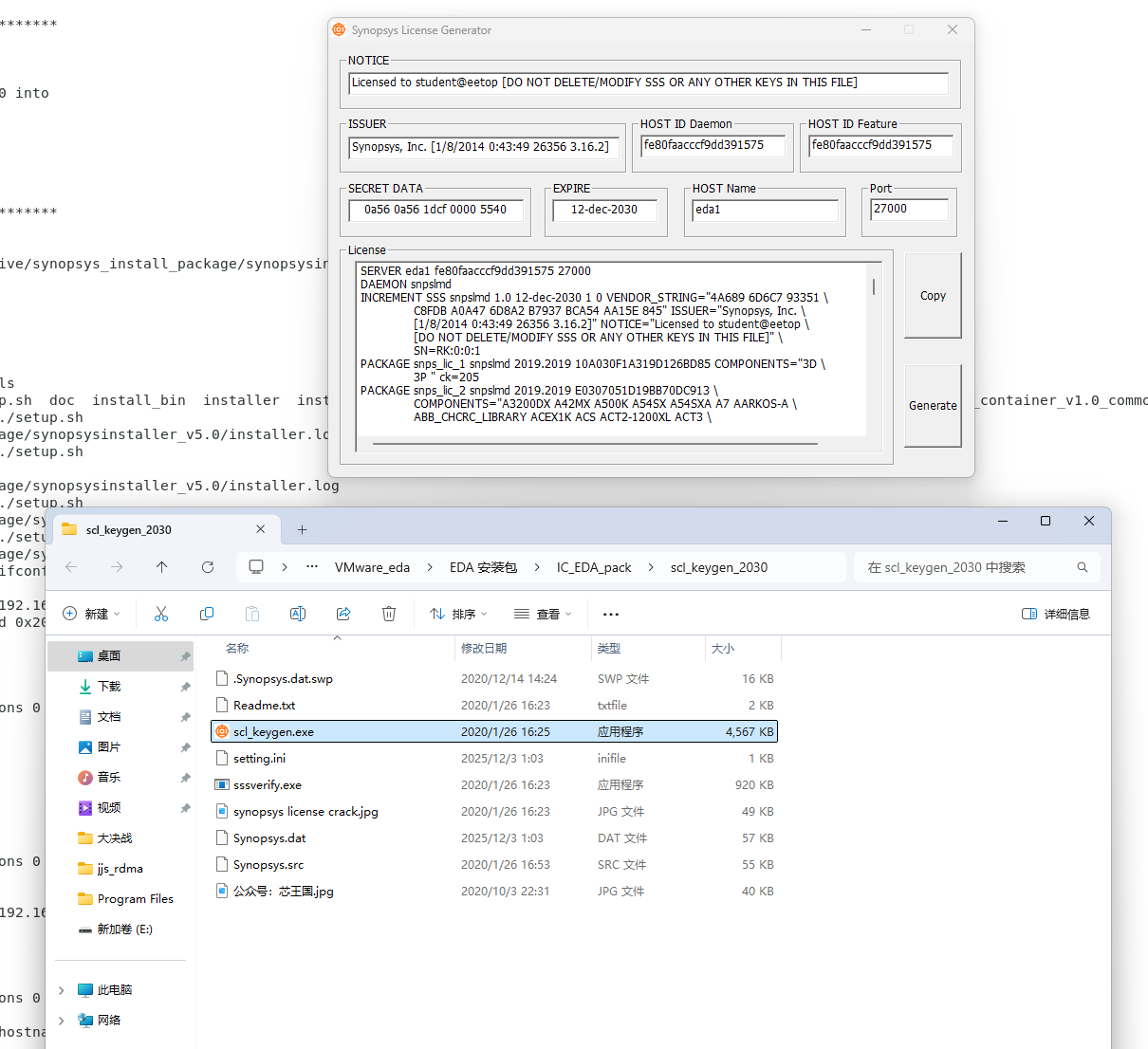

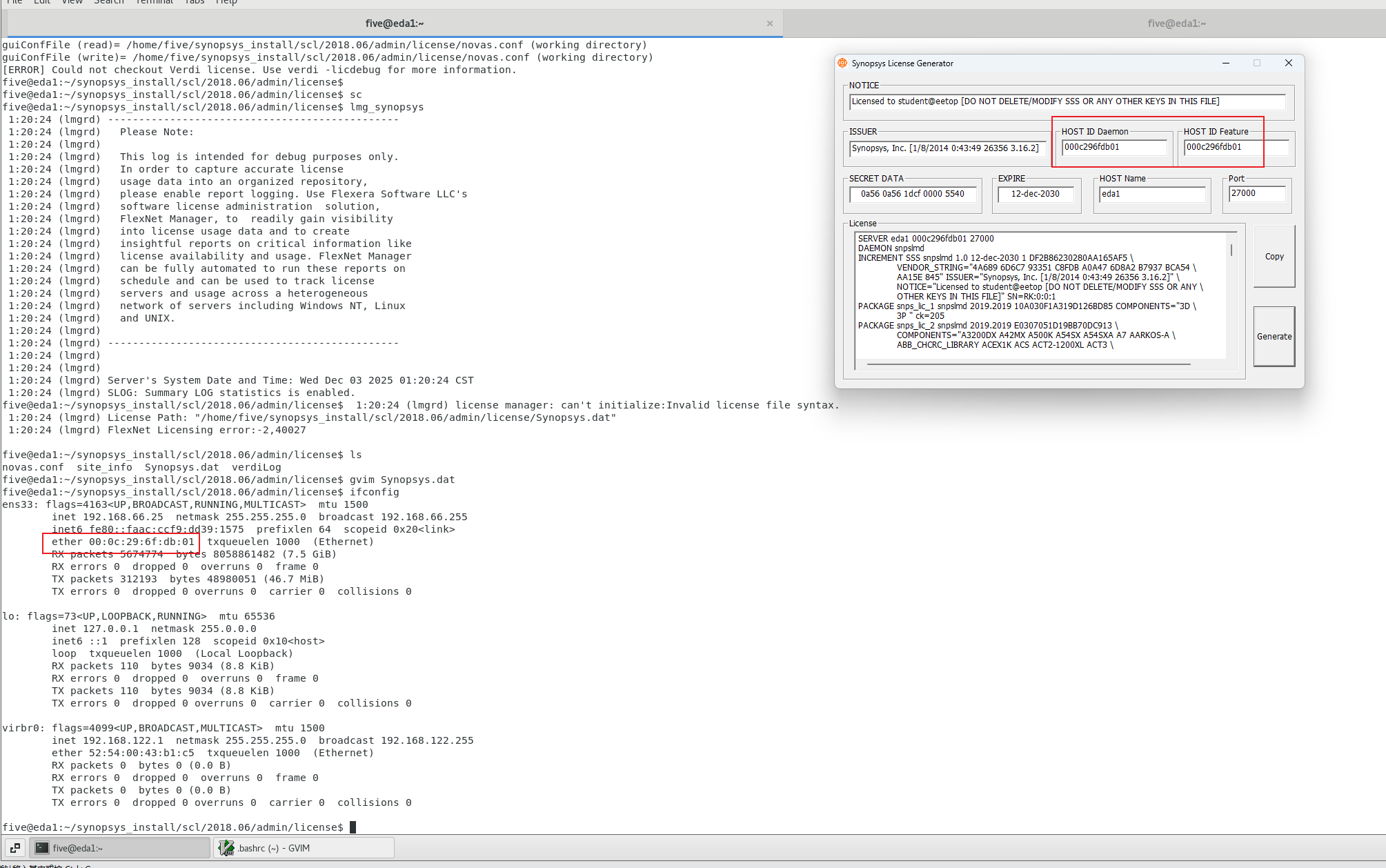

步骤4：使用软件生成dat文件
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/38cd78bc3e2844678e128f9fcdbfe36e.png

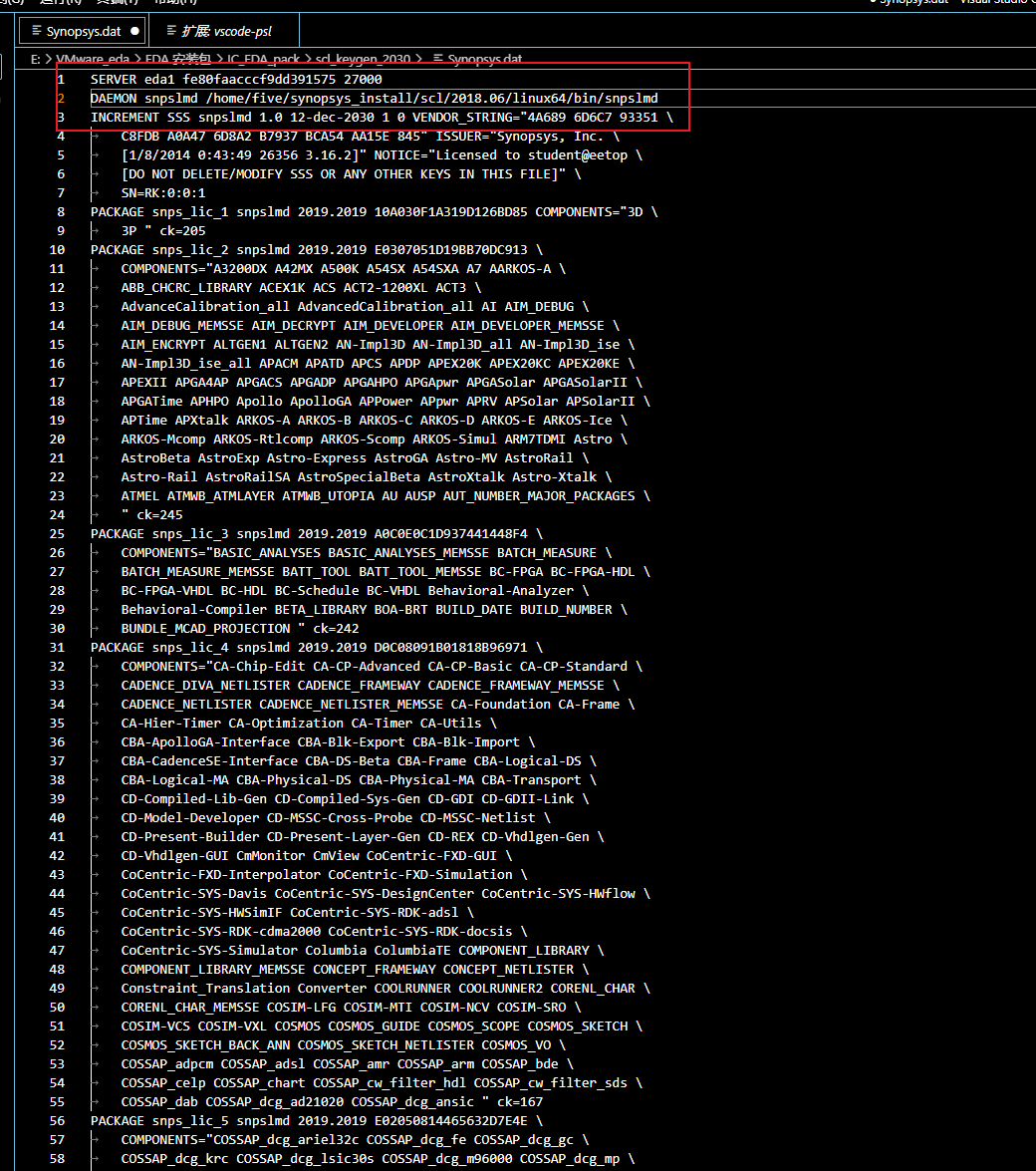

生成的dat增加路径

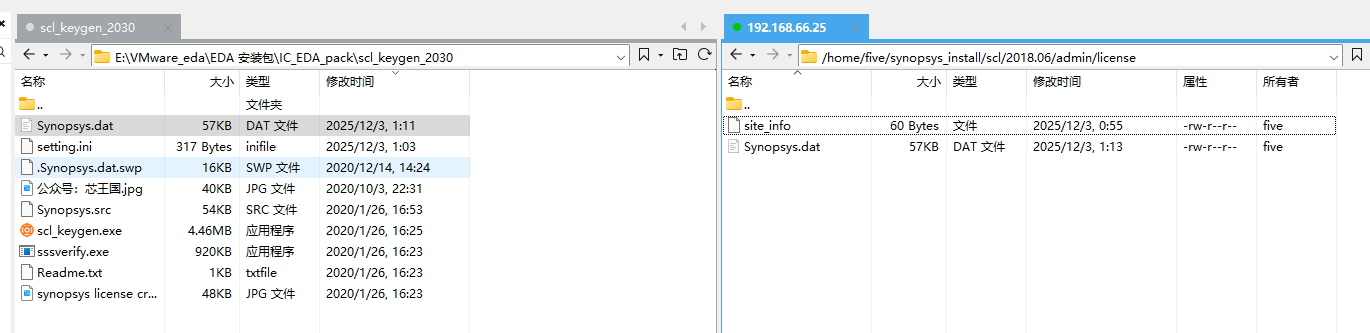

上传dat文件到目录license
在~/.bashrc中添加工具路径（如export PATH= $VCS_HOME/bin:$ PATH），验证vcs -version
-

vcs编译效果

five@eda1:~$ echo 'module testbench; initial begin $display("✅ VCS 绝对路径可用！"); $finish; end endmodule' > testbench.sv
five@eda1:~$ /home/five/synopsys_install/vcs/O-2018.09-SP2/linux64/bin/vcs -full64 -debug_pp testbench.sv -R
                         Chronologic VCS (TM)
       Version O-2018.09-SP2_Full64 -- Wed Dec  3 01:50:00 2025
               Copyright (c) 1991-2018 by Synopsys Inc.
                         ALL RIGHTS RESERVED

This program is proprietary and confidential information of Synopsys Inc.
and may be used and disclosed only as authorized in a license agreement
controlling such use and disclosure.

 1:50:00 (snpslmd) OUT: "VCSCompiler_Net" five@eda1  [snps_checkout_1764697800]
Parsing design file 'testbench.sv'
Top Level Modules:
       testbench
No TimeScale specified
Starting vcs inline pass...
1 module and 0 UDP read.
recompiling module testbench
 1:50:00 (snpslmd) IN: "VCSCompiler_Net" five@eda1  [snps_checkout_1764697800]
 1:50:00 (snpslmd) OUT: "VCSCompiler_Net" five@eda1  [snps_checkout_1764697800]
 1:50:01 (snpslmd) IN: "VCSCompiler_Net" five@eda1  [snps_checkout_1764697800]
rm -f _csrc*.so pre_vcsobj_*.so share_vcsobj_*.so
if [ -x ../simv ]; then chmod -x ../simv; fi
g++  -o ../simv    -Wl,-rpath-link=./ -Wl,-rpath='$ORIGIN'/simv.daidir/ -Wl,-rpath=./simv.daidir/ -Wl,-rpath='$ORIGIN'/simv.daidir//scsim.db.dir  -rdynamic  -Wl,-rpath=/home/five/synopsys_install/vcs/O-2018.09-SP2/linux64/lib -L/home/five/synopsys_install/vcs/O-2018.09-SP2/linux64/lib   objs/amcQw_d.o   _16137_archive_1.so  SIM_l.o       rmapats_mop.o rmapats.o rmar.o rmar_nd.o  rmar_llvm_0_1.o rmar_llvm_0_0.o          -lzerosoft_rt_stubs -lvirsim -lerrorinf -lsnpsmalloc -lvfs    -lvcsnew -lsimprofile -luclinative /home/five/synopsys_install/vcs/O-2018.09-SP2/linux64/lib/vcs_tls.o   -Wl,-whole-archive -lvcsucli -Wl,-no-whole-archive          /home/five/synopsys_install/vcs/O-2018.09-SP2/linux64/lib/vcs_save_restore_new.o -ldl  -lc -lm -lpthread -ldl
../simv up to date
 1:50:01 (snpslmd) OUT: "VCSRuntime_Net" five@eda1  [snps_checkout_1764697801]
Chronologic VCS simulator copyright 1991-2018
Contains Synopsys proprietary information.
Compiler version O-2018.09-SP2_Full64; Runtime version O-2018.09-SP2_Full64;  Dec  3 01:50 2025
✅ VCS 绝对路径可用！
$finish called from file "testbench.sv", line 1.
$finish at simulation time                    0
           V C S   S i m u l a t i o n   R e p o r t
Time: 0
CPU Time:      0.130 seconds;       Data structure size:   0.0Mb
Wed Dec  3 01:50:02 2025
 1:50:02 (snpslmd) IN: "VCSRuntime_Net" five@eda1  [snps_checkout_1764697801]
CPU time: .151 seconds to compile + .100 seconds to elab + .093 seconds to link + .159 seconds in simulation
five@eda1:~$ gc
five@eda1:~$ vcs
Usage: vcs [-M[opts]] [-R] [-V] [-o output] [+rad] [+cli] [other-opts] files
vcs -help
five@eda1:~$ vcs -version

Error-[VCS_COM_UNE] Cannot find VCS compiler
  VCS compiler not found. Environment variable VCS_HOME
  (/home/five/synopsys_install/vcs/O-2018.09-SP2/linux) is selecting a
  directory in which there isn't a compiler
  '/home/five/synopsys_install/vcs/O-2018.09-SP2/linux/bin/vcs1' for a machine
  of this type 'linux'.
  Please check whether 'VCS_HOME' is incorrect; if not, see below.

 Perhaps vcs hasn't been installed for machine of type "linux".
 Or the installation has been damaged.
 To verify whether vcsO-2018.09 supports machine of type "Linux 3.10.0-1160.el7.x86_64",
 please look at ReleaseNotes for more details .
 We determine the machine type from uname; maybe uname is incorrect.
 You can fix installation problems by reinstalling from CDROM
 or downloading it from the Synopsys ftp server.
 For assistance, please contact vcs technical support
 at vcs_support@synopsys.com or call 1-800-VERILOG
five@eda1:~$ vcs -full64 -debug_pp testbench.sv -R
                         Chronologic VCS (TM)
       Version O-2018.09-SP2_Full64 -- Wed Dec  3 01:50:46 2025
               Copyright (c) 1991-2018 by Synopsys Inc.
                         ALL RIGHTS RESERVED

This program is proprietary and confidential information of Synopsys Inc.
and may be used and disclosed only as authorized in a license agreement
controlling such use and disclosure.

 1:50:46 (snpslmd) OUT: "VCSCompiler_Net" five@eda1  [snps_checkout_1764697846]
The design hasn't changed and need not be recompiled.
If you really want to, delete file simv.daidir/.vcs.timestamp and
run VCS again.

 1:50:46 (snpslmd) IN: "VCSCompiler_Net" five@eda1  [snps_checkout_1764697846]
 1:50:47 (snpslmd) OUT: "VCSRuntime_Net" five@eda1  [snps_checkout_1764697847]
Chronologic VCS simulator copyright 1991-2018
Contains Synopsys proprietary information.
Compiler version O-2018.09-SP2_Full64; Runtime version O-2018.09-SP2_Full64;  Dec  3 01:50 2025
✅ VCS 绝对路径可用！
$finish called from file "testbench.sv", line 1.
$finish at simulation time                    0
           V C S   S i m u l a t i o n   R e p o r t
Time: 0
CPU Time:      0.110 seconds;       Data structure size:   0.0Mb
Wed Dec  3 01:50:47 2025
 1:50:47 (snpslmd) IN: "VCSRuntime_Net" five@eda1  [snps_checkout_1764697847]
CPU time: .155 seconds in simulation

关键细节
- 工具安装路径需选择磁盘空间充足的分区
- 许可文件需与工具版本匹配，且许可服务器需正常运行
踩坑记录
- 工具启动报错“缺少库文件”：通过ldd命令查看依赖，补装对应包

七、结尾：全流程验收与后续规划

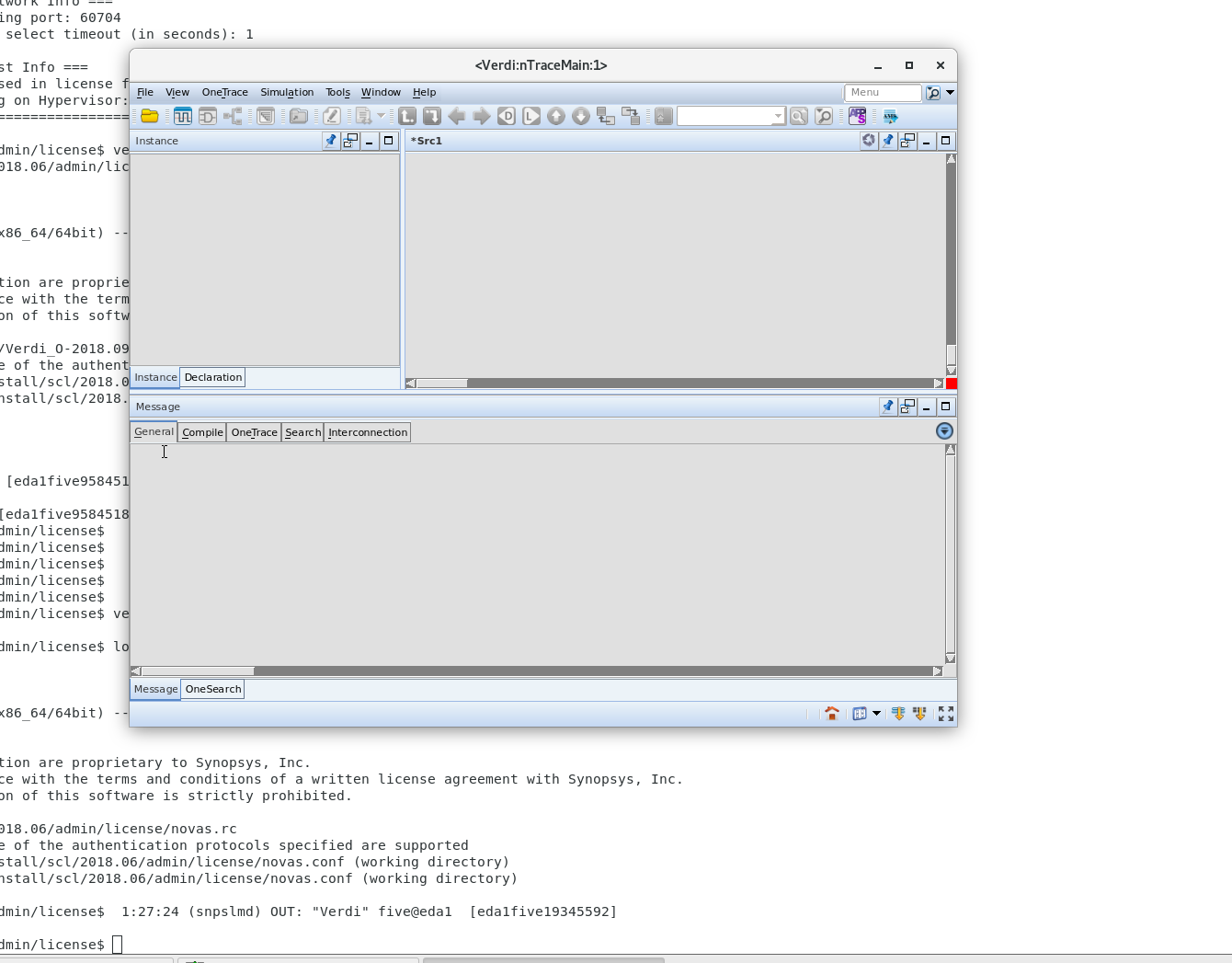

验收步骤：从VNC远程连接→vim编辑文件→启动VCS/Verdi，验证全链路正常
后续规划：本笔记各模块可拆分为“虚拟机安装”“VNC配置”“芯片工具部署”等独立专题内容

DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

维特智能 JY901S 助力康复外骨骼机器人客户实现患者跌倒监测与步态分析

DAMO开发者矩阵

自内而外的系统性框架其PMC集群为应急安全提供三栖逃生飞艇功能：微低空经济治理

DAMO开发者矩阵

2026年电子元件装配用SCARA机器人，哪家更专业？

电子元件装配用SCARA机器人的选型，应把“专业性”理解为从本体精度到产线集成的综合能力。建议企业先明确装配动作的精度、节拍、环境洁净度与视觉协同需求，再评估品牌的工程案例、控制器开放性与长期服务网络。对于追求高精度、稳定量产并重视数据闭环的电子制造企业，具备工业互联网平台与大规模交付经验的方案更值得重点考察。综合来看，图灵智造以≤±0.05mm的重复定位精度、42000+台交付经验与图灵云平台的
