概述

D2538A是一款带有自动电平控制（ALC）功能的单通道前置放大器集成电路。该芯片专为立体声收录机和盒式录音机设计，提供SOP8和SOT23-6两种封装形式，具有低噪声、高增益和宽电压工作范围等突出特点。

主要特点

• 内置ALC回路的单通道均衡放大器；

• 低噪声设计：典型输入噪声电压仅为1.0μV；

• 高开环电压增益：典型值为80dB；

• 宽电源电压范围：2.8V~10V；

• 输入端无需耦合电容；

• 内置电源静噪电路；

• 外围元件少，系统设计简洁。

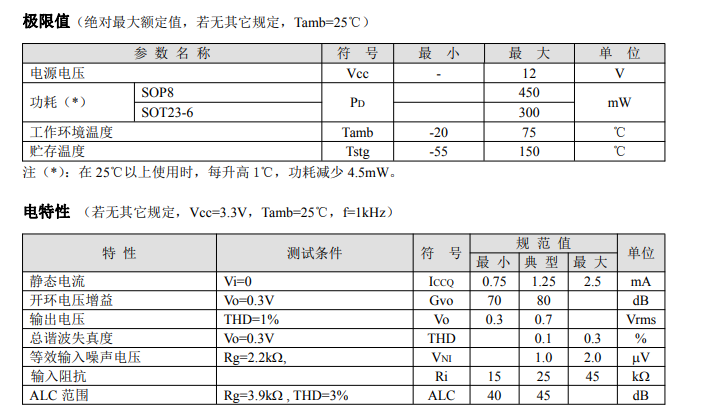

电气特性（Vcc=3.3V, Tamb=25℃, f=1kHz）

封装与引脚说明

D2538A提供两种封装：

• SOP8：含两个空脚（NC），引脚功能包括OUT、GND、ALC、Vcc、NF、IN；

• SOT23-6：更小封装，引脚数6个，功能与SOP8兼容，布局更紧凑。

极限参数

• 最大电源电压：12V

• 最大功耗：SOP8为450mW，SOT23-6为300mW

• 工作温度范围：-20℃ ~ 75℃

• 存储温度：-55℃ ~ 150℃

应用建议

D2538A适用于各类音频前置放大场景，尤其适合便携式和电池供电设备。其ALC功能可有效控制输出电平，避免失真，同时低噪声和高增益特性保证了音频信号的清晰度和保真度。

总结

D2538A是一款性能优异、集成度高、适用性广的前置放大器芯片，其低噪声、高增益和ALC功能使其成为音频设备设计的理想选择。开发者可根据实际需求选择SOP8或SOT23-6封装，灵活应用于各类音频放大系统中。
