RoboBrain: A Unified Brain Model for Robotic Manipulation from Abstract to Concrete

一、研究背景与动机

多模态大语言模型（MLLM）在各种多模态场景中展现出了显著的能力。然而，它们在机器人场景中的应用，尤其是对于长期操作任务，暴露出显著的局限性。这些局限性源于当前的 MLLM 缺乏三种关键的机器人大脑能力：规划能力（将复杂操作指令分解为可管理的子任务）、可操作性感知（识别和解释交互对象的可操作性）和轨迹预测（预测成功执行所需完整操作轨迹）。为了增强机器人从抽象到具体的核心能力，研究者们提出了 ShareRobot 数据集，并基于此开发了 RoboBrain 模型。

二、ShareRobot 数据集

ShareRobot 是一个为机器人操作任务设计的高质量异构数据集，包含多维度信息，如任务规划、对象可操作性和末端执行器轨迹。数据集的主要特点包括：

• 细致入微 ：与提供高级任务描述的 Open X-Embodiment 数据集不同，ShareRobot 的每个数据点都包含与各个帧相关联的详细低级规划指令，提高了模型在正确时刻执行任务的准确性。

• 多维度 ：为了增强 RoboBrain 从抽象到具体的能力，研究者们标记了任务规划、对象可操作性和末端执行器轨迹，使任务处理更加灵活和精确。

• 高质量 ：研究者们建立了严格的数据选择标准，重点关注高分辨率、准确描述、任务执行成功、对象可操作性可见和运动轨迹清晰等方面。基于这些标准，验证了 51403 个实例，确保高质量，为 RoboBrain 的核心能力奠定基础。

• 大规模 ：包含 1027990 个问答对，是最大的开源任务规划、可操作性感知和轨迹预测数据集，有助于深入理解从抽象到具体的关系。

• 丰富多样性 ：与 RoboVQA 数据集的有限场景相比，ShareRobot 涵盖了 102 个不同场景、12 种机器人身体和 107 种原子任务类型，使 MLLM 能够从多样化的现实世界场景中学习，增强复杂多步规划的鲁棒性。

• 易于扩展 ：数据生成流程设计为高度可扩展，随着新的机器人身体、任务类型和环境的发展，数据集能够支持日益复杂的操作任务。

数据集的构建过程如下：

• 数据选择 ：基于 Open X-embodiment 数据集，仔细选择了 51403 个实例，主要关注图像质量、描述准确性和任务成功状态。

• 数据标注 ：提取每个机器人操作演示中的 30 帧，并使用这些帧及其高级描述，通过 Gemini 将其分解为低级规划指令。然后，三名标注者审查并细化这些指令，以确保标注的准确性。之后，为每种问题类型设计了 5 种不同的模板，以生成问答对。同时，对 6522 张图像进行可操作性标注和轨迹标注，并进行严格的手动审查和细化，以确保指令与相关区域的精确对齐。

三、RoboBrain 模型

RoboBrain 是基于 LLaVA 架构开发的，旨在增强机器人在复杂任务中的感知和规划能力。模型采用多阶段训练策略：

• 第一阶段 ：一般 OneVision（OV）训练，旨在开发具有强大理解和指令遵循能力的基础 MLLM，为提升模型在机器人操作规划方面的能力奠定基础。具体包括：

  • 阶段 1 ：利用 LCS-558K 数据集的图像 - 文本数据训练 Projector，使视觉特征与 LLM 语义特征对齐。

  • 阶段 1.5 ：使用 400 万张高质量图像 - 文本数据训练整个模型，增强模型的多模态通用知识理解能力。

  • 阶段 2 ：进一步使用 LLaVA-OneVision-Data 的 320 万单图像数据和 160 万图像和视频数据训练整个模型，增强 RoboBrain 的指令遵循能力，以及对高分辨率图像和视频的理解。

• 第二阶段 ：机器人训练阶段，在第一阶段开发的强大多模态基础模型之上，使模型能够理解复杂的抽象指令，支持历史帧信息和高分辨率图像的感知，并输出对象可操作性区域，同时预测潜在的操作轨迹。具体包括：

  • 阶段 3 ：收集 130 万机器人数据，包括来自 RoboVQA-800K、ScanView-318K 以及本文提出的 ShareRobot-200K 子集的数据，这些数据包含大量的场景扫描图像数据、长视频数据和高分辨率数据，以支持模型对多样化环境的感知能力。同时，为了减轻灾难性遗忘问题，从第一阶段选择了约 170 万图像 - 文本数据与阶段 3 收集的机器人数据混合，对整个模型进行微调。

  • 阶段 4 ：利用 ShareRobot 数据集和其他开源资源中的可操作性和轨迹数据，通过在训练中引入 LoRA 模块，增强模型从指令中感知对象可操作性和预测操作轨迹的能力。

模型架构包括三个模块：

• 基础规划模型 ：使用 LLaVA 作为 RoboBrain 的基础模型，由视觉编码器（ViT）、投影仪（h(·)）和大型语言模型（LLM）组成。给定视觉输入 Xv（图像或视频），ViT 将其编码为视觉特征 Zv = g(Xv)，然后通过投影仪将其映射到 LLM 的语义空间，生成一系列视觉令牌 Hv = h(Zv)。最后，LLM 根据人类语言指令 Xt 和 Hv 以自回归方式生成文本响应。

• A-LoRA 模块（可操作性感知） ：在工作中，“可操作性”指的是人手与对象接触的区域。研究者们使用边界框来表示可操作性。具体而言，考虑由多个对象组成的图像 I 及其可操作性，每个对象拥有 N 个可操作性。可操作性的格式定义为 {l(x), l(y), r(x), r(y)}，其中 {l(x), l(y)} 代表可操作性的左上角坐标，{r(x), r(y)} 是右下角坐标。

• T-LoRA 模块（轨迹预测） ：在工作中，“轨迹”指的是 2D 视觉轨迹的概念。研究者们将轨迹航点定义为一系列 2D 坐标，表示末端执行器或手在整个过程中的运动。具体而言，在时间步 t，轨迹航点可以表示为 Pt:N = {(xi, yi) | i = t, t + 1, …, N}，其中 (xi, yi) 表示视觉轨迹中的第 i 个坐标，N 代表情节中总时间步数。

四、实验

• 实验细节 ：整个训练阶段采用了 Zero3 分布式训练策略，在每台配备 8×A800 GPU 的服务器集群上进行实验。每个训练阶段的图像分辨率设置、批量大小、训练周期和学习率等详细信息见表 1。

• 评估指标 ：

  • 规划任务 ：选择了 RoboVQA、OpenEQA 和 ShareRobot 的测试集作为机器人基准测试，对多个维度进行评估。对于 RoboVQA，采用 RoboMamba 中使用的 BLEU1 至 BLEU4 指标进行评估；对于 OpenEQA 和 ShareRobot，使用 GPT-4o 作为评估工具，根据模型预测与真实值之间的一致性或相似性进行评分，作为模型的最终性能得分。

  • 可操作性预测 ：使用平均精度（AP）评估模型的可操作性性能。AP 指标总结了在不同阈值设置下精度 - 召回率可操作性曲线之间的关系，并在多个交并比（IoU）阈值上进行计算，以获得更全面的评估。

  • 轨迹预测 ：评估真实轨迹和预测轨迹之间的相似性，轨迹均表示为归一化到 [0, 1000) 的 2D 航点序列。评估使用三种指标：离散 Fréchet 距离（DFD）、Hausdorff 距离（HD）和均方根误差（RMSE）。DFD 捕捉整体形状和时间对齐，HD 识别最大偏差，RMSE 测量平均点误差。这些指标共同提供了轨迹准确性和相似性的全面评估。

• 机器人大脑任务评估 ：

  • 规划任务评估 ：选择了 6 个强大的 MLLM 作为基线进行比较，包括开源和闭源、不同架构的模型。RoboBrain 在三个机器人基准测试中均优于所有基线模型，在 OpenEQA 和 ShareRobot 上显著优于所有基线模型，归因于其强大的机器人任务理解和长视频感知能力。此外，在其他基准测试中，RoboBrain 在 RoboVQA 上的表现也持续优于其他模型，其 BLEU-4 分数比第二名高出 18.75，突出了其分解复杂长期任务规划的能力。

  • 可操作性预测评估 ：在 AGD20K 可操作性测试集上对 Qwen2-VL-7B 和 LLaVA-NeXT-7B 模型进行了测试。RoboBrain 的表现显著优于其他模型，超过了 Qwen2-VL [86] 14.6 AP，LLaVA-NeXT 17.3 AP，验证了 RoboBrain 能够理解对象的物理属性并准确提供可操作性。

  • 轨迹预测评估 ：比较了模型的几种变体，结果见表 3。每个变体都建立在前一个变体的基础上，最终模型集成了所有组件。与基线相比，DFD、HD 和 RMSE 分别降低了 42.9%、94.2% 和 31.6%。研究发现，添加起始点可以纠正生成轨迹与末端执行器之间的平移偏移。

• 可视化 ：展示了 RoboBrain 的一些可视化示例。在给定人类指令和视觉输入的情况下，RoboBrain 进行多轮交互，理解并规划未来步骤，同时输出更具体的可操作性和轨迹。

五、结论

论文介绍了 ShareRobot，这是一个高质量的数据集，标记了多维度信息，包括任务规划、对象可操作性和末端执行器轨迹。同时，提出了 RoboBrain，这是一个基于 MLLM 的模型，集成了机器人和通用多模态数据，采用多阶段训练策略，并利用长视频和高分辨率图像来增强机器人的操作能力。大量实验表明，RoboBrain 在各种机器人任务中均取得了最先进的性能，突出了其在实际机器人应用中的潜力。

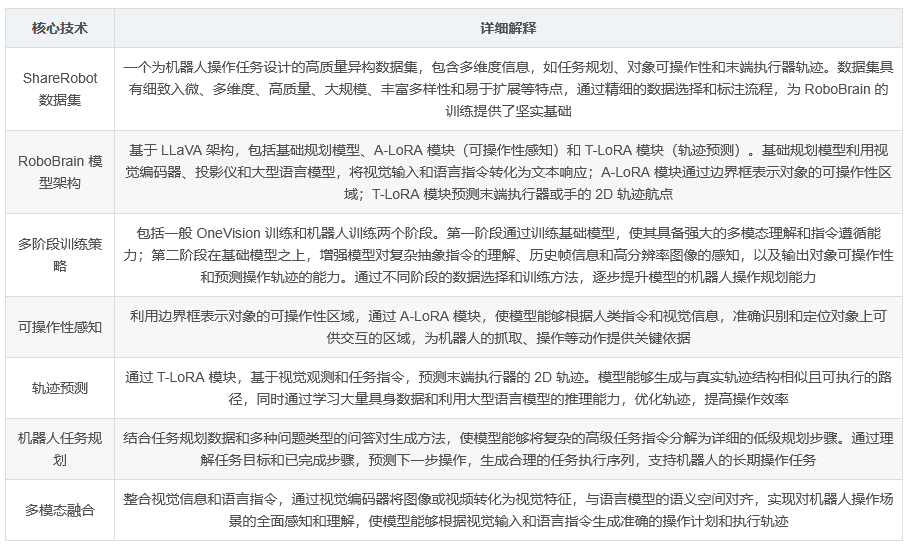

六、核心技术汇总表格
