Shapefile（SHP）简介

Shapefile（简称SHP）是由ESRI公司于1990年代推出的地理空间矢量数据格式，已成为GIS领域的行业标准之一。它通过多个关联文件共同存储空间几何数据与属性信息，广泛应用于地图制作、空间分析和数据交换。

---

1. 文件组成

Shapefile由至少三个必要文件构成，扩展名不同但文件名相同：

• .shp：主文件，存储几何实体（点、线、面等）的坐标数据。
• .shx：索引文件，记录几何数据的位置偏移，加速查询。
• .dbf：属性表文件（dBASE格式），存储每个几何要素的属性信息（如名称、面积等）。

可选辅助文件包括：

• .prj：定义坐标系和投影信息。
• .sbn/.sbx：空间索引文件，优化空间查询性能。
• .cpg：指定.dbf文件的字符编码（如UTF-8）。

---

2. 支持的几何类型

• 点（Point）：单个坐标点。
• 多点（MultiPoint）：一组离散的点。
• 线（Polyline）：由多个线段组成的路径。
• 面（Polygon）：闭合的多边形区域。
• 其他：支持Z（三维坐标）和M（测量值，如里程）属性，但实际应用较少。

---

3. 属性数据

• .dbf文件结构：类似表格，每行对应一个几何要素，列字段类型包括文本、数值、日期等。
• 限制：

• • 字段名长度≤10字符。
  • 最大字段数≤255。
  • 文件大小上限通常为2GB。

---

4. 优点

• 广泛兼容性：几乎被所有GIS软件（如ArcGIS、QGIS）和库（GDAL、Geopandas）支持。
• 结构简单：文件分离便于部分修改和传输。
• 成熟稳定：历经多年验证，成为数据交换的通用格式。

---

5. 缺点

• 多文件管理：易遗漏附属文件（如.shx、.prj），导致数据不完整。
• 功能局限：

• • 单文件仅支持一种几何类型。
  • 无拓扑结构，相邻多边形边界冗余存储。
  • 属性表功能较弱（如不支持二进制大对象）。

• 编码问题：早期版本.dbf默认编码可能引发乱码，需.cpg文件明确指定。

---

核心文件（必须存在）

(1) .shp（几何数据文件）

• 作用：存储地理要素的几何形状（如点、线、面的坐标数据）。
• 内容：二进制格式记录坐标点序列，例如：

• • 点：(x, y) 坐标。
  • 线：多个点按顺序连接。
  • 面：闭合的多边形边界坐标。

• 重要性：若缺失此文件，Shapefile将完全无法读取。

(2) .shx（索引文件）

• 作用：提供几何数据的快速访问索引。
• 内容：记录.shp文件中每个几何要素的起始位置和长度（类似目录）。
• 重要性：

• • 缺失.shx时，GIS软件可能无法高效读取数据。
  • 某些工具（如ArcGIS）可能直接报错，拒绝加载数据。

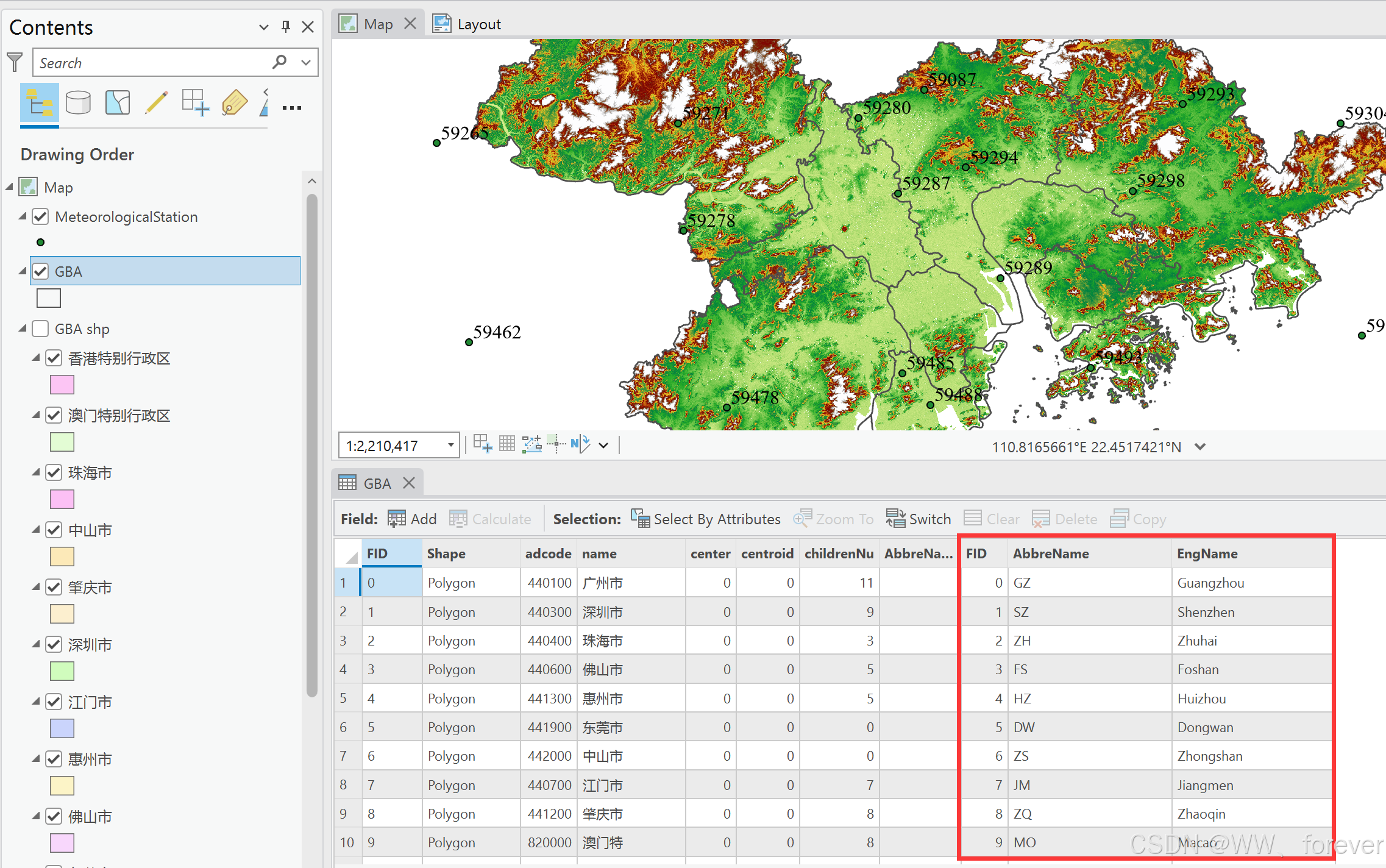

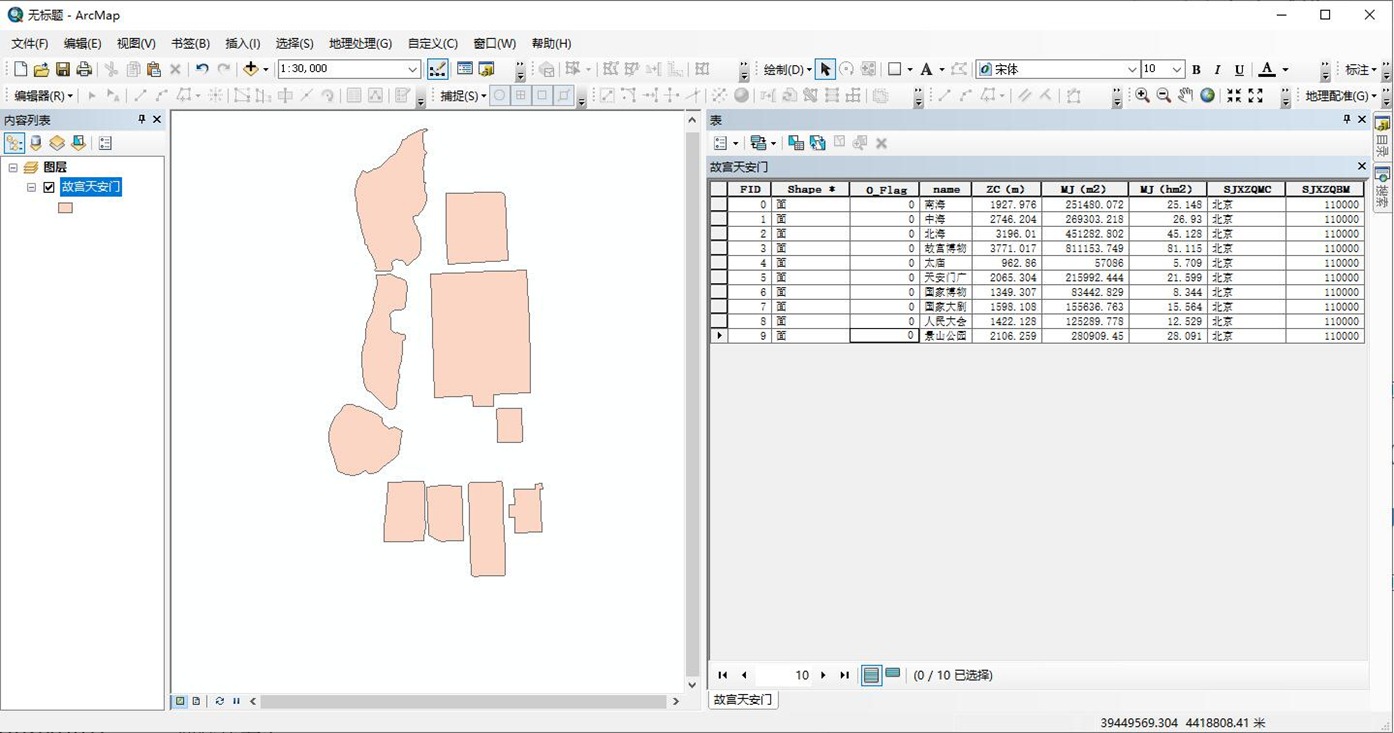

(3) .dbf（属性表文件）

• 作用：存储与几何要素关联的属性信息（如城市名称、人口数量）。
• 内容：类似电子表格，每行对应一个几何要素，列字段支持以下类型：

• • 文本（字符型）
  • 数值（整数、浮点数）
  • 日期（格式如YYYYMMDD）

• 限制：

• • 字段名最长10字符（如POP_2023）。
  • 最多255个字段。
  • 文件大小一般不超过2GB（取决于软件兼容性）。

---

2. 辅助文件（可选但重要）

(1) .prj（坐标系文件）

• 作用：定义几何数据的坐标系和投影信息（如WGS84、UTM）。
• 内容：文本格式，使用WKT（Well-Known Text）语法描述坐标系。

• • 示例：GEOGCS["GCS_WGS_1984", DATUM["D_WGS_1984", SPHEROID["WGS_1984",6378137,298.257223563]]]

• 重要性：

• • 缺失时，GIS软件可能无法正确显示数据位置（需手动指定坐标系）。
  • 跨区域数据交换必须保留此文件。

(2) .sbn & .sbx（空间索引文件）

• 作用：优化空间查询性能（如“查找某区域内的要素”）。
• 生成：由GIS软件（如ArcGIS）自动创建。
• 重要性：

• • 缺失不影响数据加载，但大型数据集的查询速度会显著下降。

(3) .cpg（字符编码文件）

• 作用：指定.dbf文件的字符编码（如UTF-8、GBK）。
• 内容：纯文本文件，仅一行编码名称（如UTF-8）。
• 重要性：

• • 缺失时，GIS软件可能默认使用本地编码（如中文Windows的GBK），导致乱码。

---

3. 其他罕见文件

(1) .xml（元数据文件）

• 作用：存储数据集的元信息（如作者、创建时间、数据来源）。
• 生成：通常由GIS软件手动导出，非必需。

(2) .aih & .ain（属性索引文件）

• 作用：加速属性查询（如“按名称搜索要素”）。
• 生成：由ArcGIS等软件创建，使用较少。

---

文件缺失的典型问题

缺失文件	后果
.shp	数据完全不可用，提示“找不到几何文件”。
.shx	GIS软件可能报错，或加载缓慢（需重新生成索引）。
.dbf	几何数据可显示，但所有属性信息丢失。
.prj	数据坐标可能错位（如经纬度被误认为平面坐标）。
.cpg	属性表中文显示乱码（需手动指定编码）。

---

操作建议

1. 始终打包所有关联文件：压缩或复制时，确保文件名一致且包含所有相关后缀文件。
2. 优先保留.prj和.cpg：跨系统或跨国协作时，避免坐标系和乱码问题。
3. 定期清理临时文件：GIS软件可能生成.lock、.tmp等临时文件，无需保留。

如果需要处理Shapefile，推荐使用 QGIS 或 Python的geopandas库，它们能自动识别并管理多文件结构。
