SC01F——单键电容触摸感应&液位检测芯片

概    览Overview

01概述<<<<

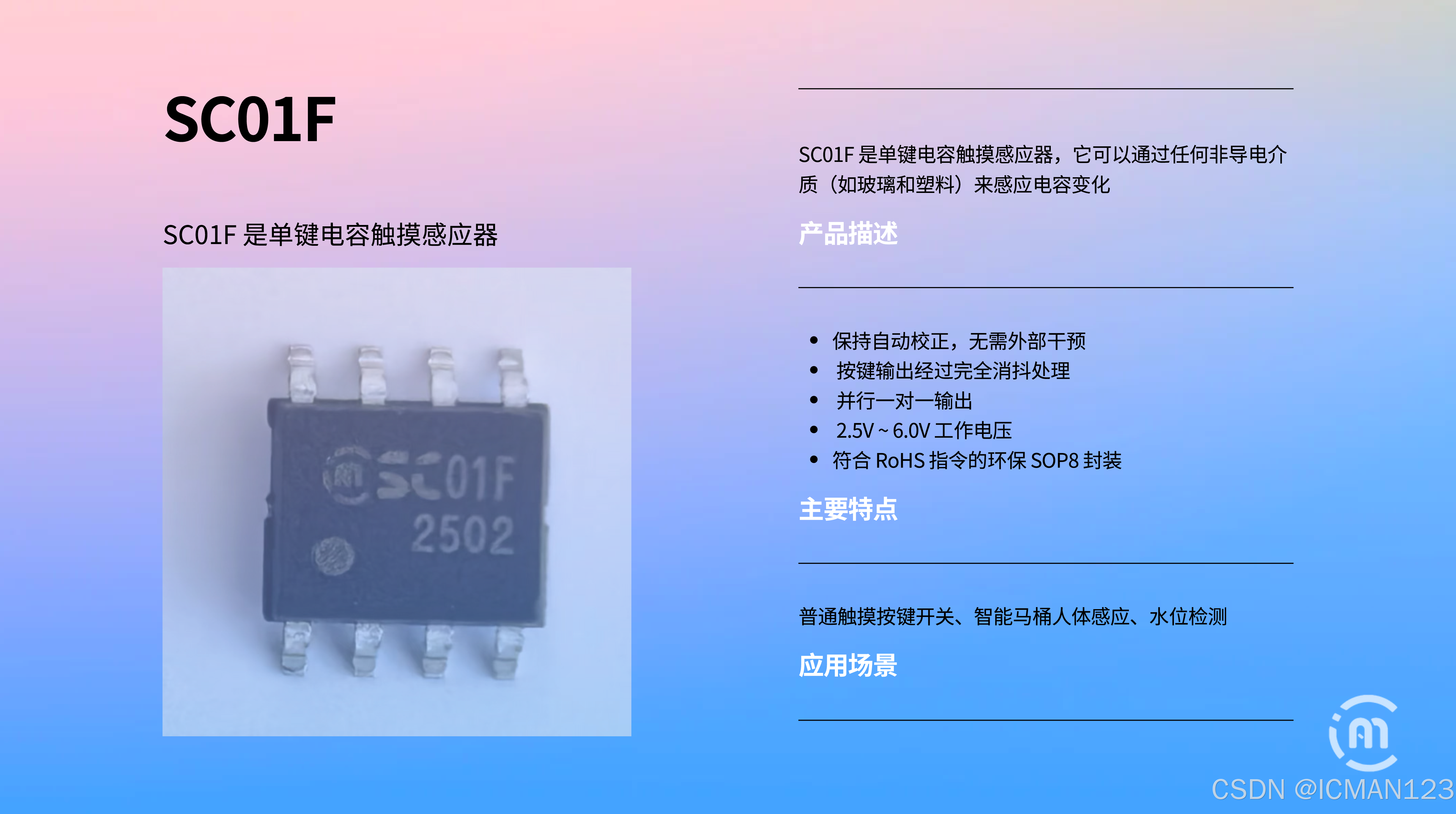

SC01F 是单键电容触摸感应器，它可以通过任何非导电介质（如玻璃和塑料）来感应电容变化。通过设置，SC01F 可以应用于普通触摸按键开关、智能马桶人体感应、水位检测。

02特性<<<<

• 普通按键应用

• 水位检测应用

• 智能马桶人体感应应用

• 保持自动校正，无需外部干预

• 按键输出经过完全消抖处理

• 并行一对一输出

• 2.5V ~ 6.0V 工作电压

• 符合 RoHS 指令的环保 SOP8 封装

03封装<<<<

SC01F封装简图

04管脚<<<<

芯片功能Functions

01初始化时间<<<<

上电复位后，芯片需要120ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。

02灵敏度设置<<<<

灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。电容范围是最小5pf，最大100pf。数值越小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。

03自校正<<<<

在普通按键直接输出模式和普通按键锁存输出模式下，根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的电容基准参考值，以适应当前环境的变化。

当检测到按键后，芯片会立即停止校正一段时间，这段时间大约 50 秒。停止校正时间一到，芯片会继续自校正，如果当前按键还是持续有效，按键信息会被当做环境的漂移立即被更新，也就是说检测按键有效的时间不会超过 50 秒。

04 智能马桶人体感应和液位检测<<<<

在智能马桶人体感应或液位位检测模式下，CIN1端接10PF左右的基准电容，CIN2端接人体或液位接触按键，当人体靠近或者液面达到刻度，检测到触摸按键的电容值大于CIN1上的基准电容值，OUT由高阻变低电平，直到人体离开或者液面低于刻度，输出才重新变成高阻。

05触摸反应时间<<<<

每个通道大约每隔3ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是18毫秒，检测按键离开的反应时间大概是12毫秒。所以检测按键的最快频率大概是每秒30次。

06输出逻辑<<<<

触摸输出有两种状态：高阻或强低。

应用案例Application

01应用电路<<<<

普通按键模式（直接或锁存）

智能马桶人体感应和水位检测模式

02重要指标<<<<

SC01F 按工业级设计，支持动态CS 10V，EFT 4KF，ESD接触式8KV，空间15KV。

03应用场景<<<<

• 替代机械开关

• 家庭应用（电视、显示器、键盘）

• 玩具和互动游戏的人机接口

• 门禁按键

• 灯控开关

• 密封键盘面板

• 金属触摸按键

详细参数Detailed parameters

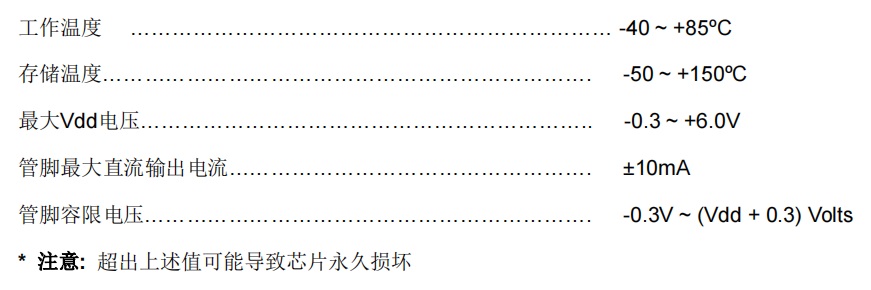

01额定值<<<<

注: 超出上述值可能导致芯片永久损坏

02电气特性<<<<

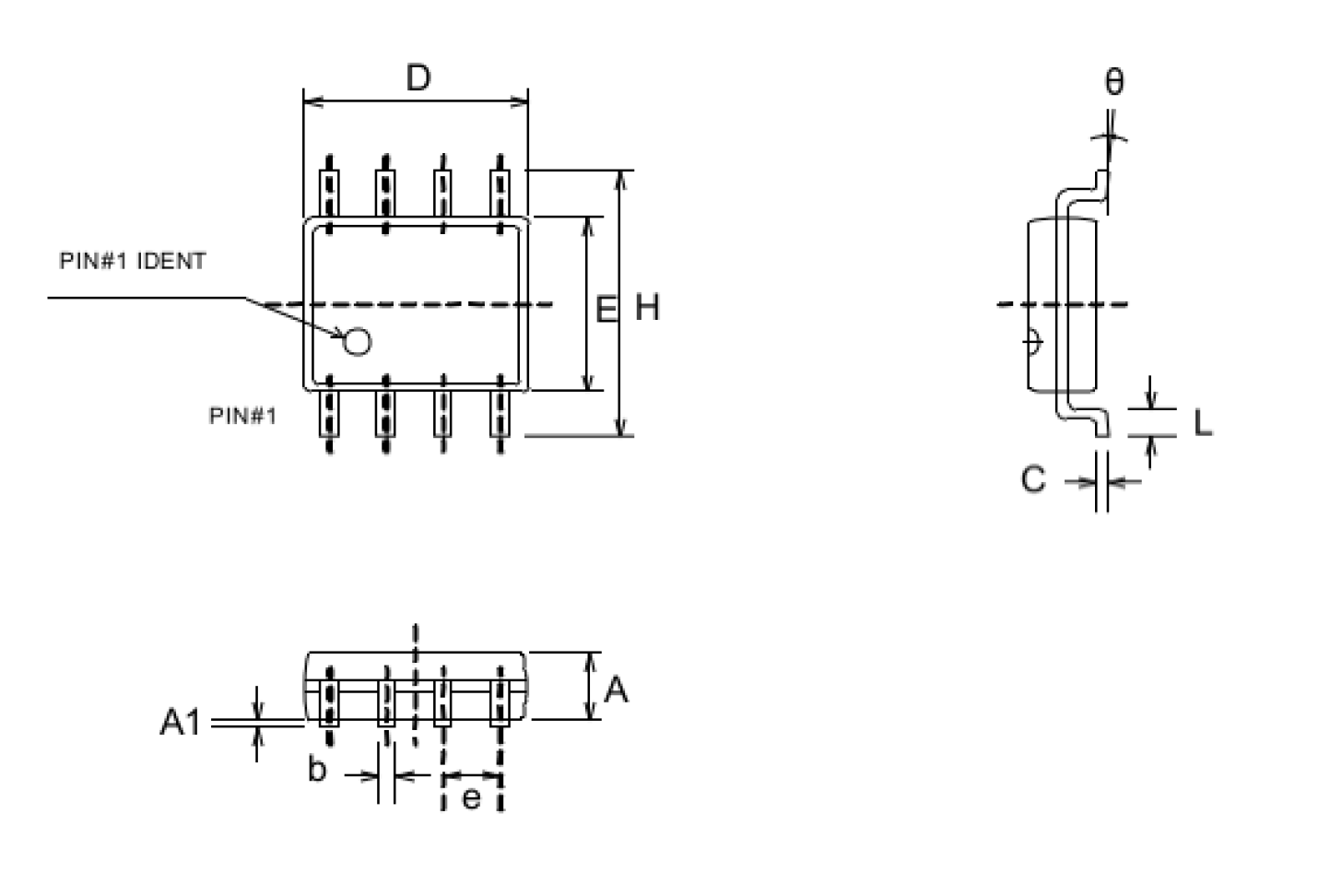

03封装尺寸<<<<
