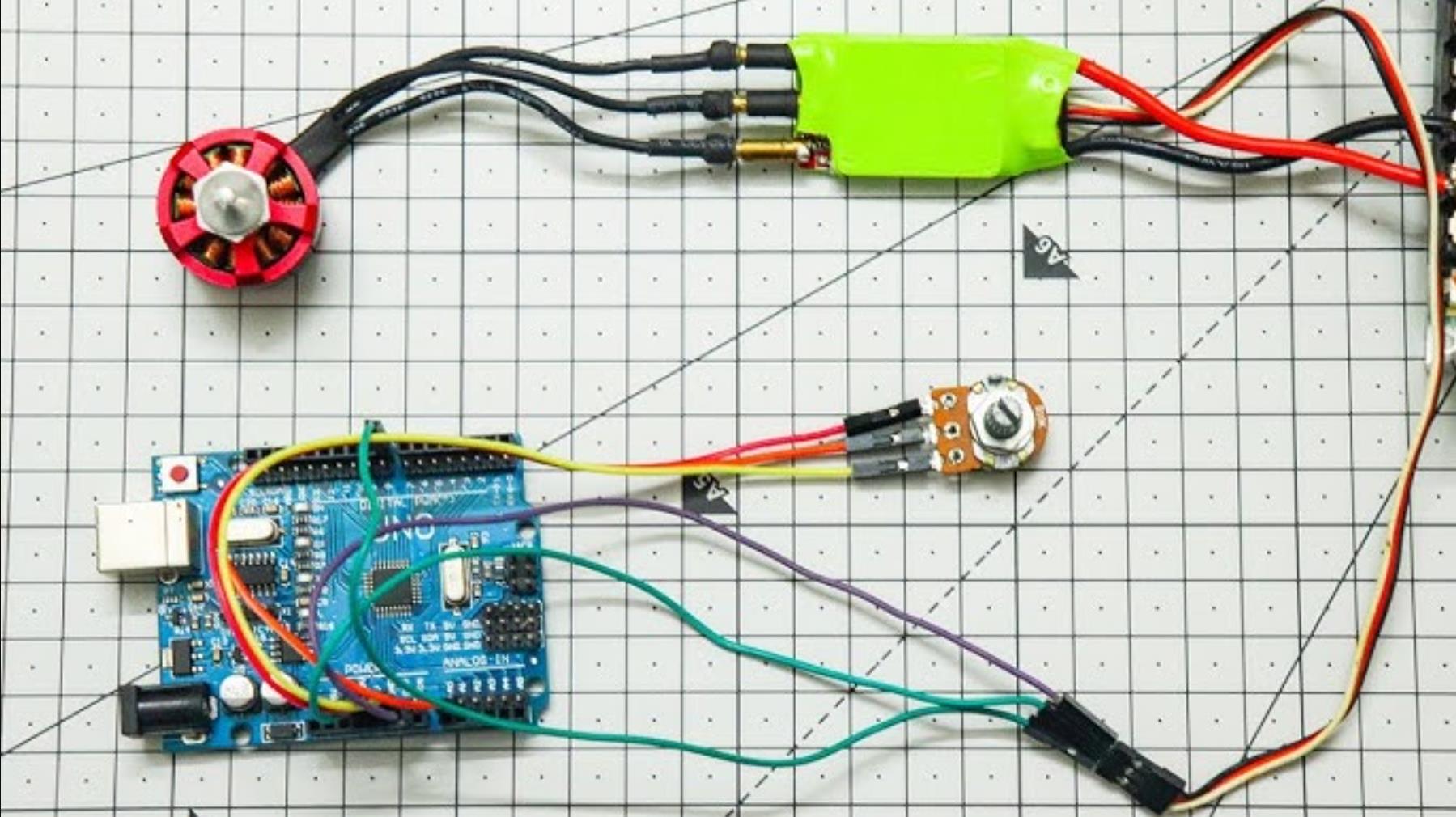

Arduino BLDC之智能扫地机器人，该系统以Arduino微控制器（通常为高性能型号或作为协处理器）为核心控制单元之一，驱动多个无刷直流（BLDC）电机（用于行走轮、边刷、主滚刷/吸尘风机），并集成多种传感器（如激光雷达/LDS、IMU、悬崖传感器、碰撞传感器等），通过复杂的软件算法实现自主导航、环境感知、路径规划、避障和清洁任务执行。其本质是一个在非结构化室内环境中运行的自主移动机器人（AMR）。

一、 主要特点 (Key Characteristics)
多BLDC电机协同驱动 (Coordinated Multi-BLDC Motor Drive):
行走驱动: 通常采用两台BLDC电机构成差速驱动（Differential Drive） 架构。通过独立控制左右轮的速度和方向，实现前进、后退、转向和原地旋转。BLDC电机的高效率和长寿命非常适合需要长时间运行的扫地机。
清洁机构驱动:
主滚刷/吸尘风机: 由一台高速BLDC电机驱动，产生强大吸力或直接拍打地面去除灰尘。其转速可根据地面类型（硬质/地毯）自适应调节。
边刷: 由小型BLDC或有刷电机驱动，将角落和边缘的垃圾扫向主吸口。
高效节能: BLDC电机相比有刷电机能效更高，有助于延长电池续航。
基于传感器融合的环境感知 (Environment Perception via Sensor Fusion):
核心传感器:
激光雷达（LDS - Laser Distance Sensor）: 扫地机的“眼睛”。通过360°旋转激光测距，实时构建房间的二维点云地图，是SLAM（同步定位与建图）的基础。
惯性测量单元（IMU）: 包含加速度计和陀螺仪，提供机器人的角速度和线加速度，用于航迹推算（Odometry），在LDS数据更新间隙或短暂遮挡时补充位置信息，并检测跌落（配合悬崖传感器）。
悬崖传感器: 通常是红外或超声波传感器，安装在底部边缘，用于检测台阶或楼梯，防止跌落。
碰撞传感器/保险杠: 检测与家具、墙壁的物理接触，触发避障行为。
沿墙传感器: 红外传感器，帮助机器人保持与墙壁的恒定距离进行沿边清扫。
灰尘检测传感器（部分高端机型）: 通过光学或压差传感器判断当前区域的脏污程度，决定是否重点清扫。
融合应用: 将LDS、IMU、轮式编码器的数据进行融合（常用EKF），实现高精度、鲁棒的定位与地图构建（SLAM），即使在复杂动态环境中也能保持稳定。
智能导航与路径规划 (Intelligent Navigation & Path Planning):
SLAM (Simultaneous Localization and Mapping): 在未知环境中，机器人一边移动一边构建环境地图，同时确定自身在地图中的位置。这是实现真正“智能”导航的前提。
路径规划算法:
全局规划: 基于已构建的地图，使用A*、Dijkstra等算法规划从当前位置到目标点（如充电座、特定房间）的最优路径。
局部规划/避障: 使用VFH（Vector Field Histogram）、DWA（Dynamic Window Approach）等反应式算法，根据实时传感器数据（尤其是LDS点云）动态调整路径，避开突然出现的障碍物（如移动的宠物、人）。
分区清扫与指定区域清扫: 用户可通过App选择清扫整个房间或指定特定区域。
Arduino的角色与分层架构 (Role of Arduino & Hierarchical Architecture):
现实挑战: 完整的SLAM和高级路径规划计算量巨大，远超标准Arduino的能力。
典型架构:
主控 (Master): 一个高性能嵌入式系统（如基于ARM Cortex-A系列的SoC，运行Linux或RTOS），负责运行操作系统、SLAM算法、全局路径规划、Wi-Fi/蓝牙通信和用户界面。
下位机/协处理器 (Slave/Coprocessor - Arduino): ESP32是最常见的选择。它负责：
高速采集底层传感器数据（如编码器脉冲、IMU原始数据、悬崖传感器状态）。
执行底层的实时电机控制环（速度PID控制）。
处理紧急安全事件（如急停、过流保护）。
与主控通过UART、I2C或CAN总线进行可靠通信。
优势: 这种架构确保了关键的实时控制任务不受上层复杂计算的影响，提高了系统的稳定性和安全性。
自主作业与能源管理 (Autonomous Operation & Power Management):
自动回充: 当电量低于阈值或任务完成时，机器人能自主导航返回充电座。
断点续扫: 回充后，能从上次中断的位置继续清扫。
低功耗设计: 系统需优化各模块功耗，最大化电池使用时间。

二、 应用场景 (Application Scenarios)
家庭日常清洁 (Household Daily Cleaning):
最主要的应用场景。自动清扫地板、地毯上的灰尘、毛发和碎屑，减轻家务负担。
小型办公室与商业空间 (Small Offices & Commercial Spaces):
在会议室、前台、走廊等区域进行定时清扫，维护环境卫生。
教育与机器人研发 (Education & Robotics R&D):
作为学习机器人学、SLAM、传感器融合、嵌入式系统和AI算法的理想综合实验平台。许多高校和创客使用Arduino+ROS搭建扫地机器人原型。
定制化服务机器人基础 (Foundation for Custom Service Robots):
其底盘和导航系统可作为开发其他服务机器人的基础平台，如消毒机器人、安防巡逻机器人。

三、 需要注意的事项 (Critical Considerations & Challenges)
计算能力与系统架构 (Computational Power & System Architecture):
核心矛盾: SLAM和AI算法需要强大的算力，而实时电机控制需要高实时性。必须采用分层架构，避免在单一Arduino上尝试运行所有功能。
解决方案: 明确分工，让高性能主控处理智能决策，让Arduino（ESP32）专注实时执行。
传感器性能与成本平衡 (Sensor Performance vs. Cost Trade-off):
LDS成本: 激光雷达是成本最高的部件之一。一些低端机型使用vSLAM（视觉SLAM）降低成本，但受光照条件影响大。
可靠性: 传感器易被灰尘、毛发堵塞（如悬崖传感器、LDS窗口），需设计良好的防尘和自清洁机制。
机械设计与耐用性 (Mechanical Design & Durability):
越障能力: 轮子尺寸、电机扭矩和底盘离地间隙决定了能否越过地毯边缘、门槛等障碍。
防缠绕: 边刷和主滚刷容易被长发、线缆缠绕，需设计易清理的结构或防缠绕刷。
跌落保护: 悬崖传感器必须高度可靠，任何失效都可能导致设备摔坏。
导航算法的鲁棒性 (Robustness of Navigation Algorithms):
动态环境: 对移动的人、宠物、临时摆放的物品的处理能力。
复杂环境: 在家具密集、光线昏暗或存在大量反光/吸光表面（玻璃桌、深色地毯）的环境中，LDS可能失效或产生噪点。
长期稳定性: 地图漂移、定位丢失等问题会影响用户体验。
电源管理与电池技术 (Power Management & Battery Technology):
续航: 清洁大面积区域需要大容量锂电池（如3000mAh以上）。
充电管理: 需要精确的电池管理系统（BMS）进行充放电保护。
回充成功率: 导航到充电座并准确对接的成功率至关重要。
软件复杂性与调试 (Software Complexity & Debugging):
多任务: 系统需同时处理感知、定位、规划、控制、通信等多个并发任务。
调试困难: 故障可能源于硬件、底层固件或上层算法，定位问题复杂。需完善的日志记录和远程诊断功能。
安全性与隐私 (Safety & Privacy):
物理安全: 确保电机堵转、过热时能及时保护；防止儿童误操作。
数据安全: LDS生成的家庭地图属于敏感隐私数据，必须做好加密存储和传输，明确用户授权。
用户体验 (User Experience - UX):
App交互: 手机App的易用性、地图显示清晰度、指令响应速度。
噪音控制: BLDC风机是主要噪音源，需在吸力和噪音间做权衡。
维护便利性: 尘盒清理、滤网清洗、刷子拆卸是否方便。

1、基于超声波避障的简单扫地机器人

#include <NewPing.h>
#define TRIGGER_PIN 7
#define ECHO_PIN 8
#define MAX_DISTANCE 200 // 厘米

NewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE);
int motorSpeed = 150; // PWM值控制电机速度
bool obstacleDetected = false;

void setup() {
  pinMode(9, OUTPUT); // 左电机控制
  pinMode(10, OUTPUT); // 右电机控制
}

void loop() {
  int distance = sonar.ping_cm();
  if (distance > 0 && distance < 30) {
    obstacleDetected = true;
  } else {
    obstacleDetected = false;
  }

  if (!obstacleDetected) {
    analogWrite(9, motorSpeed);
    analogWrite(10, motorSpeed);
  } else {
    // 遇到障碍物时转向
    analogWrite(9, motorSpeed);
    analogWrite(10, 0);
    delay(500);
  }
}

要点解读：

超声波传感器的应用：使用超声波传感器检测前方是否有障碍物，并根据距离判断是否需要改变方向。
基本避障逻辑实现：当检测到近距离内有物体存在时，采取简单的转向策略以避免碰撞。
双电机独立控制：通过分别调节左右两侧电机的速度来达到前进、后退或转弯的目的。
安全性考虑不足：仅依赖于单一的前向探测手段可能无法全面覆盖所有潜在危险区域。
扩展性良好：可以轻松添加更多类型的传感器以提高整体性能表现。

2、带有灰尘感应功能的高级扫地机器人

#include <Adafruit_Sensor.h>
#include <Adafruit_LSM303_U.h> // Accelerometer & Magnetometer library for tilt detection

Adafruit_LSM303_Accel_Unified accel = Adafruit_LSM303_Accel_Unified(12345);
Adafruit_LSM303_Mag_Unified mag = Adafruit_LSM303_Mag_Unified(12345);

float dustLevel = 0;
int cleaningMode = 0; // 0=normal, 1=high_power

void setup() {
  Serial.begin(9600);
  if (!accel.begin() || !mag.begin()) {
    Serial.println("Failed to initialize sensors!");
    while (1);
  }
}

void loop() {
  sensors_event_t event;
  accel.getEvent(&event);

  // 根据加速度计读数估算地面状况
  float acceleration = sqrt(pow(event.acceleration.x, 2) + pow(event.acceleration.y, 2) + pow(event.acceleration.z, 2));
  if (acceleration > thresholdValue) {
    cleaningMode = HIGH_POWER;
  } else {
    cleaningMode = NORMAL;
  }

  // 模拟灰尘水平变化
  dustLevel += random(-1, 1);
  if (dustLevel < 0) dustLevel = 0;
  if (dustLevel > 100) dustLevel = 100;

  // 根据当前模式调整吸力大小
  int powerSetting = (cleaningMode == HIGH_POWER ? 200 : 100);
  analogWrite(MOTOR_PIN, powerSetting);

  delay(100);
}

要点解读：

环境感知能力增强：引入了加速度计用于监测机器本身的运动状态，间接反映清扫表面的情况。
自适应功率调节：根据检测到的信息动态调整工作模式下的动力输出强度。
随机波动模拟真实场景下的污染程度：虽然这只是一个简单的示例，但它展示了如何让设备表现得更加“聪明”。
缺乏直接测量灰尘浓度的方法：实际应用中应该采用专门针对颗粒物浓度设计的硬件模块来进行精确量化。
用户体验优化潜力巨大：未来可以通过加入Wi-Fi连接等功能让用户远程监控和管理他们的清洁助手。

3、集成视觉导航系统的高端扫地机器人

#include <OpenCV.h> // 假设有一个适用于嵌入式系统的简化版OpenCV库可用

CvCapture* capture;
IplImage* frame;

void setup() {
  capture = cvCaptureFromCAM(CV_CAP_ANY); // 初始化摄像头捕获通道
  if (!capture) {
    Serial.println("Could not initialize camera capture.");
    return;
  }
}

void loop() {
  frame = cvQueryFrame(capture);
  if (!frame) continue;

  // 在这里添加图像处理代码以识别路径规划所需的关键点
  // ...

  // 分析画面内容决定下一步行动方向
  if (pathClearAhead) {
    moveForward();
  } else {
    turnLeftOrRightBasedOnObstaclePosition();
  }

  delay(100); // 控制循环频率避免过度消耗资源
}

void moveForward() {
  analogWrite(LEFT_MOTOR, FORWARD_SPEED);
  analogWrite(RIGHT_MOTOR, FORWARD_SPEED);
}

void turnLeftOrRightBasedOnObstaclePosition() {
  // 根据障碍物位置选择合适的转向角度
  // 这里只给出了一个概念性的框架描述
}

要点解读：

计算机视觉技术引入：利用摄像头捕捉周围环境的图像信息，并通过软件算法解析出有用的数据供决策支持使用。
复杂的路径规划任务得以解决：相比传统方法而言能够更好地理解和适应复杂多变的家庭居住空间布局特点。
计算复杂度较高：需要在有限的计算平台上高效运行高质量的机器学习模型或其他形式的人工智能解决方案。
隐私保护成为重要议题：随着越来越多的家庭开始接纳这类智能家居产品，确保用户信息安全变得尤为重要。
跨学科合作需求显著增加：成功开发出这样一个系统不仅需要电子工程师的努力，还离不开计算机科学家的帮助。

4、基于BLDC电机的双轮差速驱动与避障

#include <SimpleFOC.h>
#include <NewPing.h>

// 左轮BLDC电机
BLDCMotor leftMotor = BLDCMotor(7);
BLDCDriver3PWM leftDriver = BLDCDriver3PWM(9, 10, 11, 8);
Encoder leftEncoder = Encoder(2, 3, 500);

// 右轮BLDC电机
BLDCMotor rightMotor = BLDCMotor(7);
BLDCDriver3PWM rightDriver = BLDCDriver3PWM(5, 6, 7, 8);
Encoder rightEncoder = Encoder(A0, A1, 500);

// 超声波避障传感器
NewPing sonar(12, 13, 200); // Trigger, Echo, Max距离(cm)

void setup() {
  Serial.begin(115200);

  // 初始化左电机
  leftMotor.linkDriver(&leftDriver);
  leftMotor.linkSensor(&leftEncoder);
  leftMotor.controller = MotionControlType::velocity;
  leftMotor.init();
  leftMotor.enable();

  // 初始化右电机
  rightMotor.linkDriver(&rightDriver);
  rightMotor.linkSensor(&rightEncoder);
  rightMotor.controller = MotionControlType::velocity;
  rightMotor.init();
  rightMotor.enable();
}

void loop() {
  // 1. 读取超声波距离
  int distance = sonar.ping_cm();

  // 2. 避障逻辑
  if (distance > 0 && distance < 30) {
    // 障碍物检测到，执行后退+转向
    leftMotor.move(-100);  // 左轮后退
    rightMotor.move(-100); // 右轮后退
    delay(500);
    leftMotor.move(150);   // 左轮前进（右转）
    rightMotor.move(-150); // 右轮后退
    delay(300);
  } else {
    // 正常前进
    leftMotor.move(200);
    rightMotor.move(200);
  }

  // 3. 电机控制循环
  leftMotor.loopFOC();
  rightMotor.loopFOC();

  // 调试输出
  Serial.print("Distance: "); Serial.print(distance);
  Serial.print("cm | Left RPM: "); Serial.print(leftEncoder.getVelocity());
  Serial.print(" | Right RPM: "); Serial.println(rightEncoder.getVelocity());
  delay(10);
}

要点解读：

差速转向：通过控制左右轮速度差实现灵活转向，适合狭窄空间。
超声波避障：需注意超声波的盲区（通常>2cm），可结合红外传感器补充。
电机同步：使用编码器反馈确保两轮速度一致，避免跑偏。
延时控制：转向/后退的延时需根据实际测试调整，避免过度旋转。
扩展性：可替换为激光雷达（如RPLIDAR）实现更复杂避障。

5、基于IMU的扫地机器人姿态稳定与爬坡控制

#include <SimpleFOC.h>
#include <MPU6050_tockn.h>

// BLDC电机（主刷+边刷）
BLDCMotor brushMotor = BLDCMotor(7);
BLDCDriver3PWM brushDriver = BLDCDriver3PWM(9, 10, 11, 8);
Encoder brushEncoder = Encoder(2, 3, 500);

// IMU模块
MPU6050 mpu6050(Wire);

// 爬坡参数
float targetPitchAngle = 0.0; // 目标俯仰角（水平）
float currentPitch = 0.0;
float motorPower = 0.0;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  mpu6050.begin();
  mpu6050.calcGyroOffsets(true);

  // 初始化主刷电机
  brushMotor.linkDriver(&brushDriver);
  brushMotor.linkSensor(&brushEncoder);
  brushMotor.controller = MotionControlType::torque;
  brushMotor.init();
  brushMotor.enable();
}

void loop() {
  // 1. 读取IMU姿态
  mpu6050.update();
  currentPitch = mpu6050.getAngleX();

  // 2. 爬坡控制（PID）
  float error = targetPitchAngle - currentPitch;
  motorPower = error * 5.0; // P控制
  motorPower = constrain(motorPower, -255, 255);

  // 3. 主刷电机动态调速（爬坡时降低转速）
  float baseSpeed = 150;
  float adjustedSpeed = baseSpeed * (1 - abs(error) * 0.02);
  brushMotor.move(adjustedSpeed);

  // 4. 电机控制循环
  brushMotor.loopFOC();

  // 调试输出
  Serial.print("Pitch: "); Serial.print(currentPitch);
  Serial.print("deg | Motor Power: "); Serial.print(motorPower);
  Serial.print(" | Brush Speed: "); Serial.println(adjustedSpeed);
  delay(10);
}

要点解读：

IMU选型：MPU6050需校准零偏（calcGyroOffsets），避免静态误差。
爬坡策略：通过俯仰角（Pitch）判断坡度，动态调整电机功率。
功率限制：使用constrain防止电机过载，保护硬件。
多电机协同：主刷转速需与爬坡角度解耦（如案例中的比例调整）。
滤波处理：可对IMU数据加滑动平均滤波，减少抖动影响。

6、基于陀螺仪的扫地机器人原地旋转清扫

#include <SimpleFOC.h>
#include <L3G4200D.h> // 陀螺仪库

// 双BLDC驱动轮
BLDCMotor leftMotor = BLDCMotor(7);
BLDCDriver3PWM leftDriver = BLDCDriver3PWM(9, 10, 11, 8);
Encoder leftEncoder = Encoder(2, 3, 500);

BLDCMotor rightMotor = BLDCMotor(7);
BLDCDriver3PWM rightDriver = BLDCDriver3PWM(5, 6, 7, 8);
Encoder rightEncoder = Encoder(A0, A1, 500);

// 陀螺仪
L3G4200D gyro;
float targetAngle = 360.0; // 旋转360度
float currentAngle = 0.0;
unsigned long lastUpdate = 0;

void setup() {
  Serial.begin(115200);
  Wire.begin();
  gyro.init(2000); // 2000 dps量程

  // 初始化电机
  leftMotor.linkDriver(&leftDriver);
  leftMotor.linkSensor(&leftEncoder);
  leftMotor.controller = MotionControlType::angle;
  leftMotor.init();
  leftMotor.enable();

  rightMotor.linkDriver(&rightDriver);
  rightMotor.linkSensor(&rightEncoder);
  rightMotor.controller = MotionControlType::angle;
  rightMotor.init();
  rightMotor.enable();
}

void loop() {
  // 1. 读取陀螺仪角速度并积分得到角度
  gyro.read();
  unsigned long now = millis();
  float dt = (now - lastUpdate) / 1000.0;
  currentAngle += gyro.g.z * dt; // 绕Z轴旋转
  lastUpdate = now;

  // 2. 原地旋转控制
  float error = targetAngle - currentAngle;
  if (abs(error) < 5.0) { // 误差阈值
    leftMotor.move(0);
    rightMotor.move(0);
  } else {
    leftMotor.move(100);  // 左轮正转
    rightMotor.move(-100); // 右轮反转
  }

  // 3. 电机控制循环
  leftMotor.loopFOC();
  rightMotor.loopFOC();

  // 调试输出
  Serial.print("Target: "); Serial.print(targetAngle);
  Serial.print("deg | Current: "); Serial.print(currentAngle);
  Serial.print("deg | Error: "); Serial.println(error);
  delay(10);
}

要点解读：

陀螺仪积分漂移：长时间运行需定期校准（如每分钟重置零点）。
旋转精度：通过编码器反馈修正陀螺仪积分误差（传感器融合）。
差速控制：原地旋转需确保左右轮速度绝对值相等、方向相反。
停止条件：设置角度误差阈值（如5度）避免无限旋转。
低通滤波：对陀螺仪数据加滤波，减少高频噪声影响。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
