芯片选择：STM32F103R6

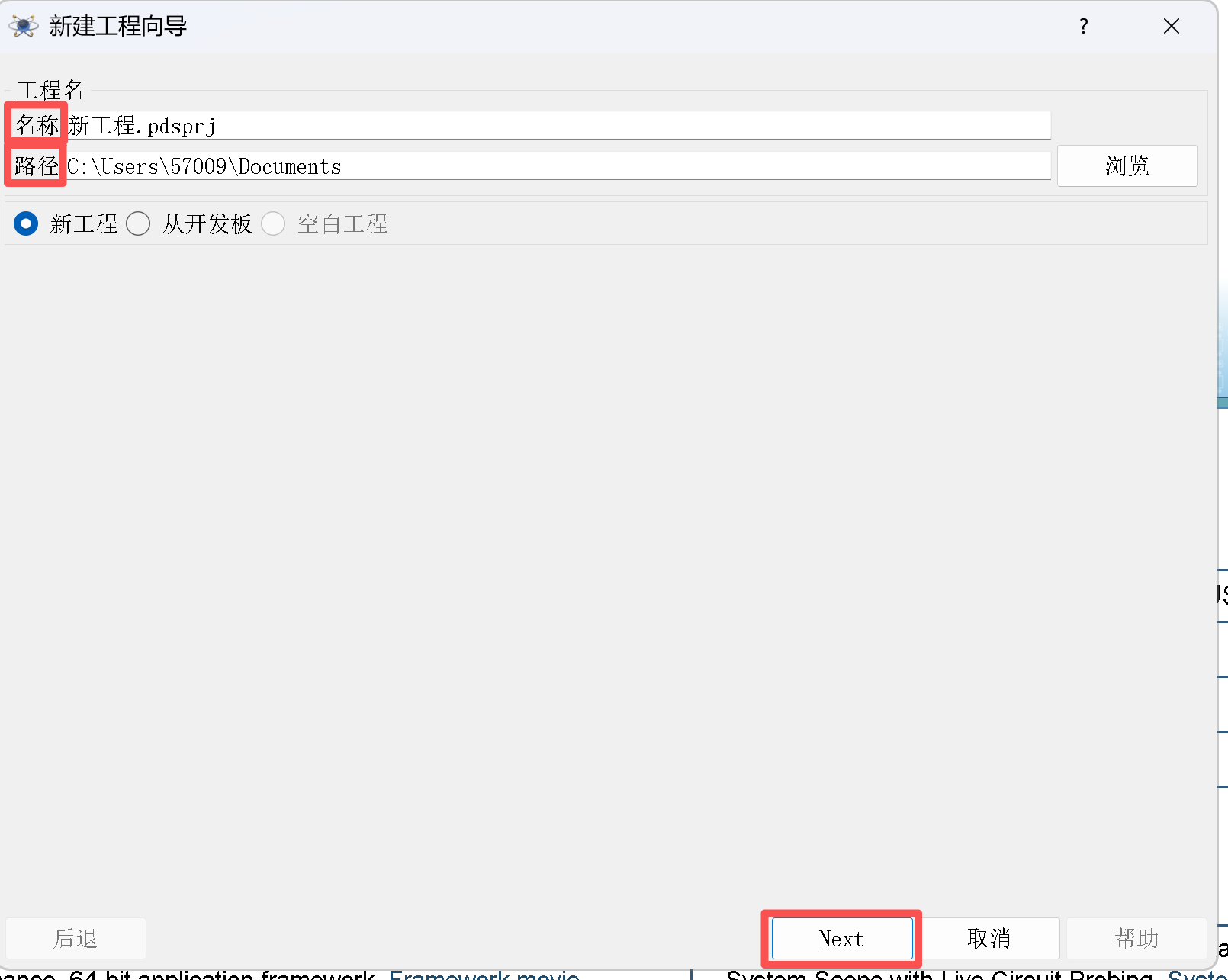

Proteus创建工程的过程非常简单，名称+路径确定好，连续点击"下一步"即可完成整个创建过程。

软件设置与元件属性

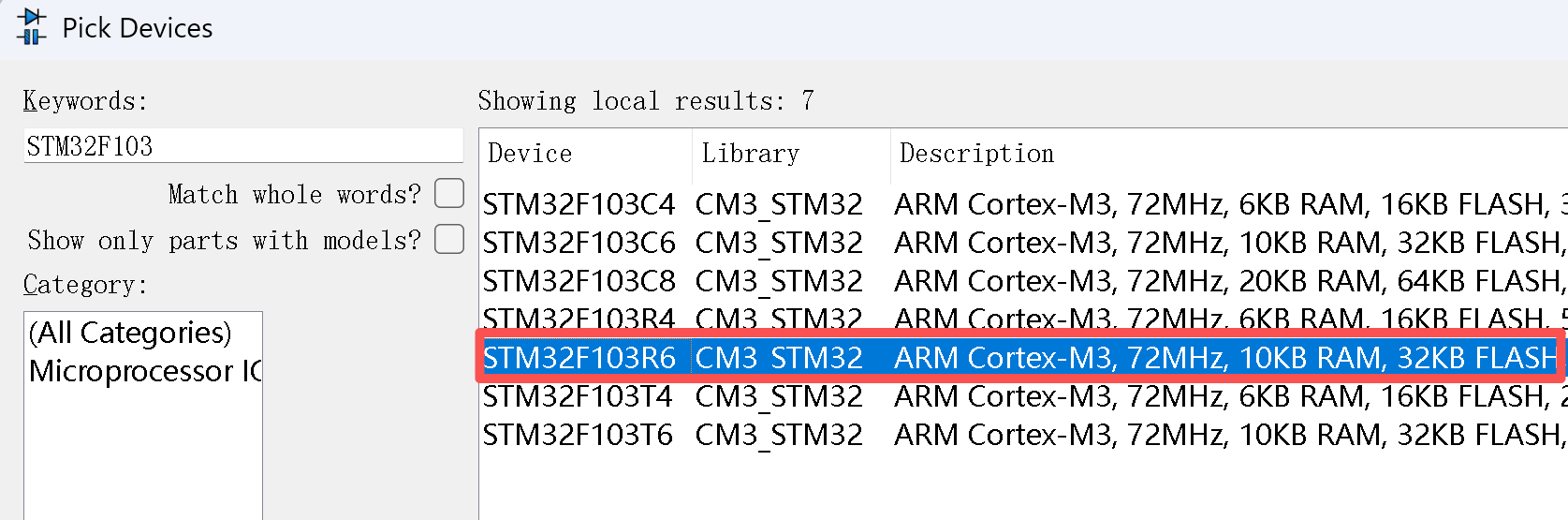

放置芯片STM32F103R6

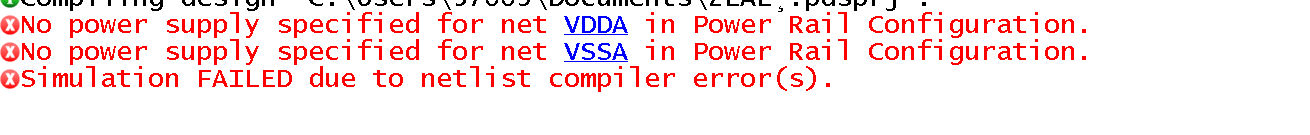

在Proteus中进行仿真stm32，不用画芯片电源，但需要配置供电网，否则在仿真中会出现下面的报错。

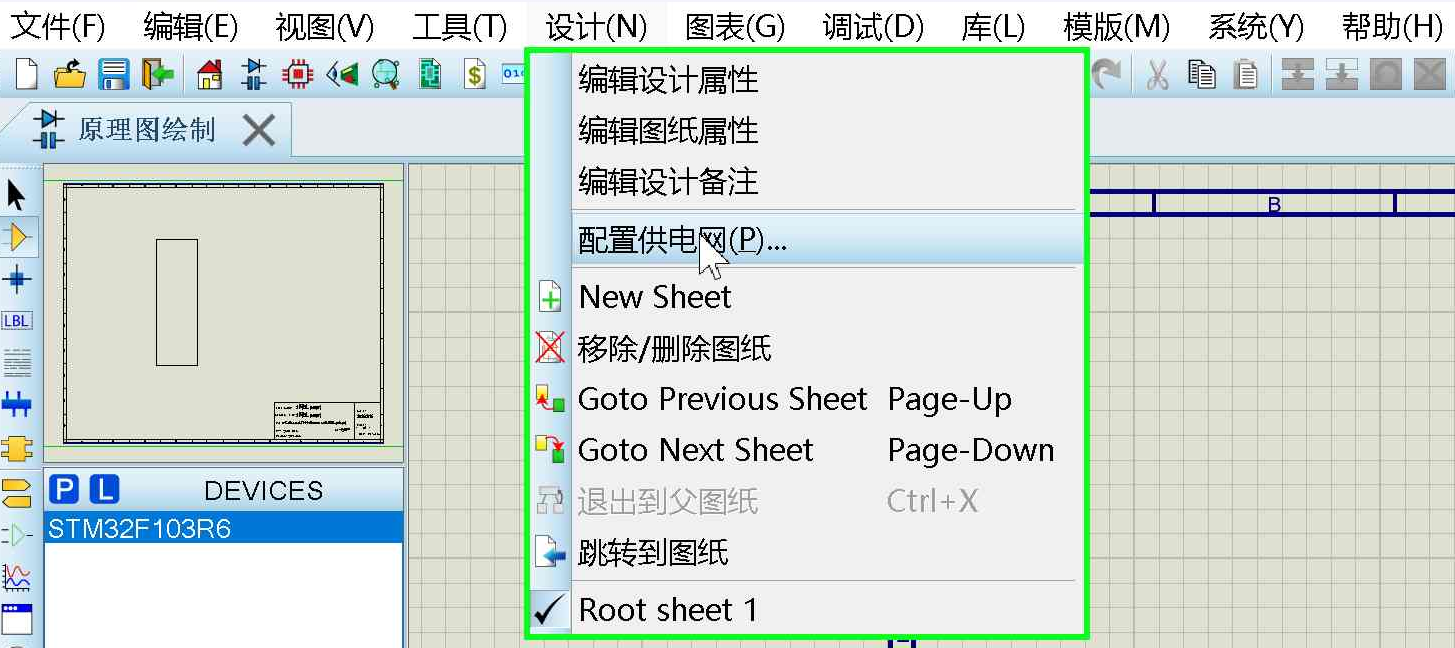

解决办法：菜单——设计——配置供电网

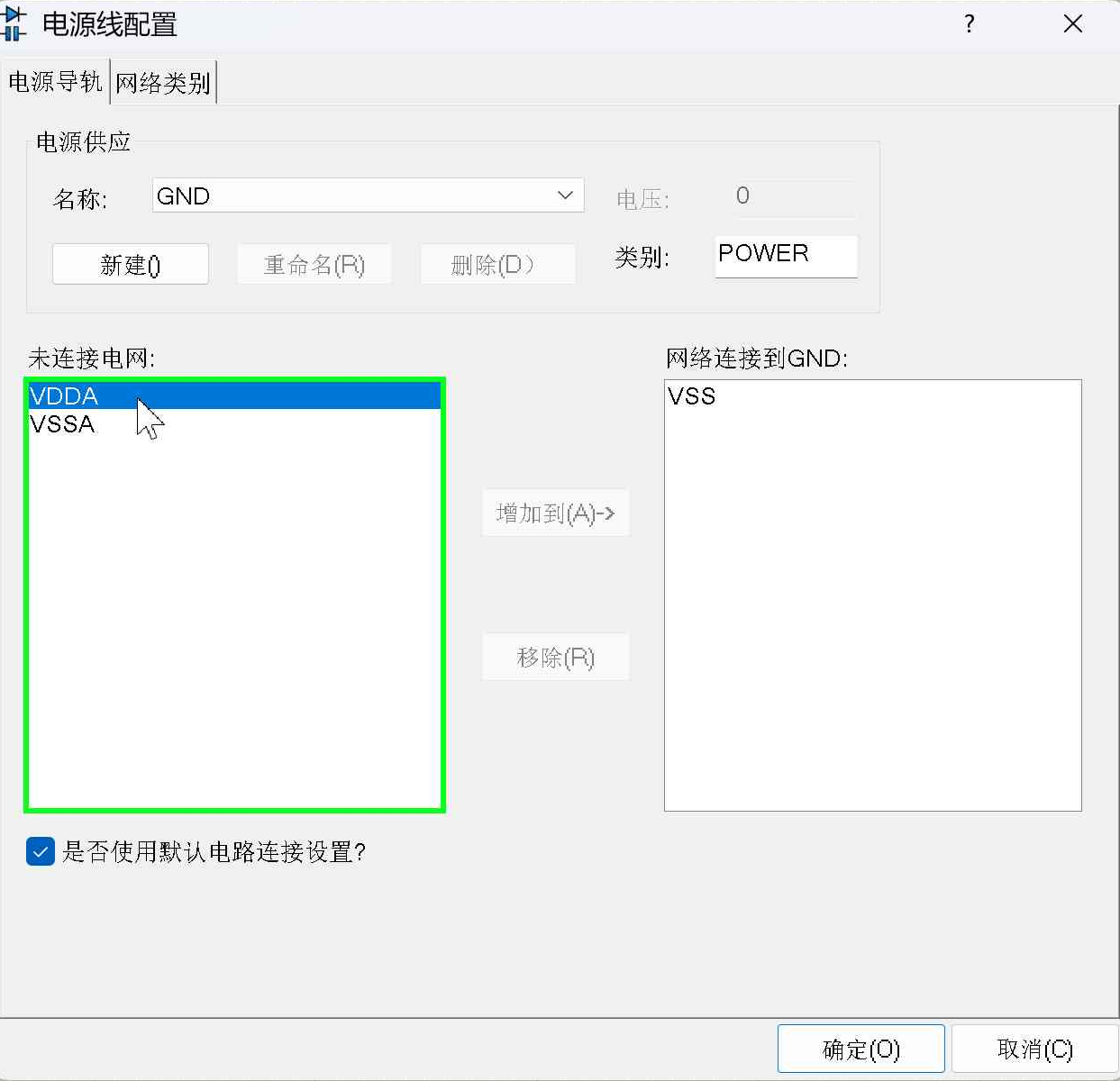

可以看到，在未连接电网栏，有VDDA和VSSA。

VDDA 和 VSSA 是 STM32 芯片中的两个电源引脚。其中,VDDA 是模拟电源,用于 ADC、DAC 等模拟电路的供电;而 VSSA 则是模拟地。

配置方法

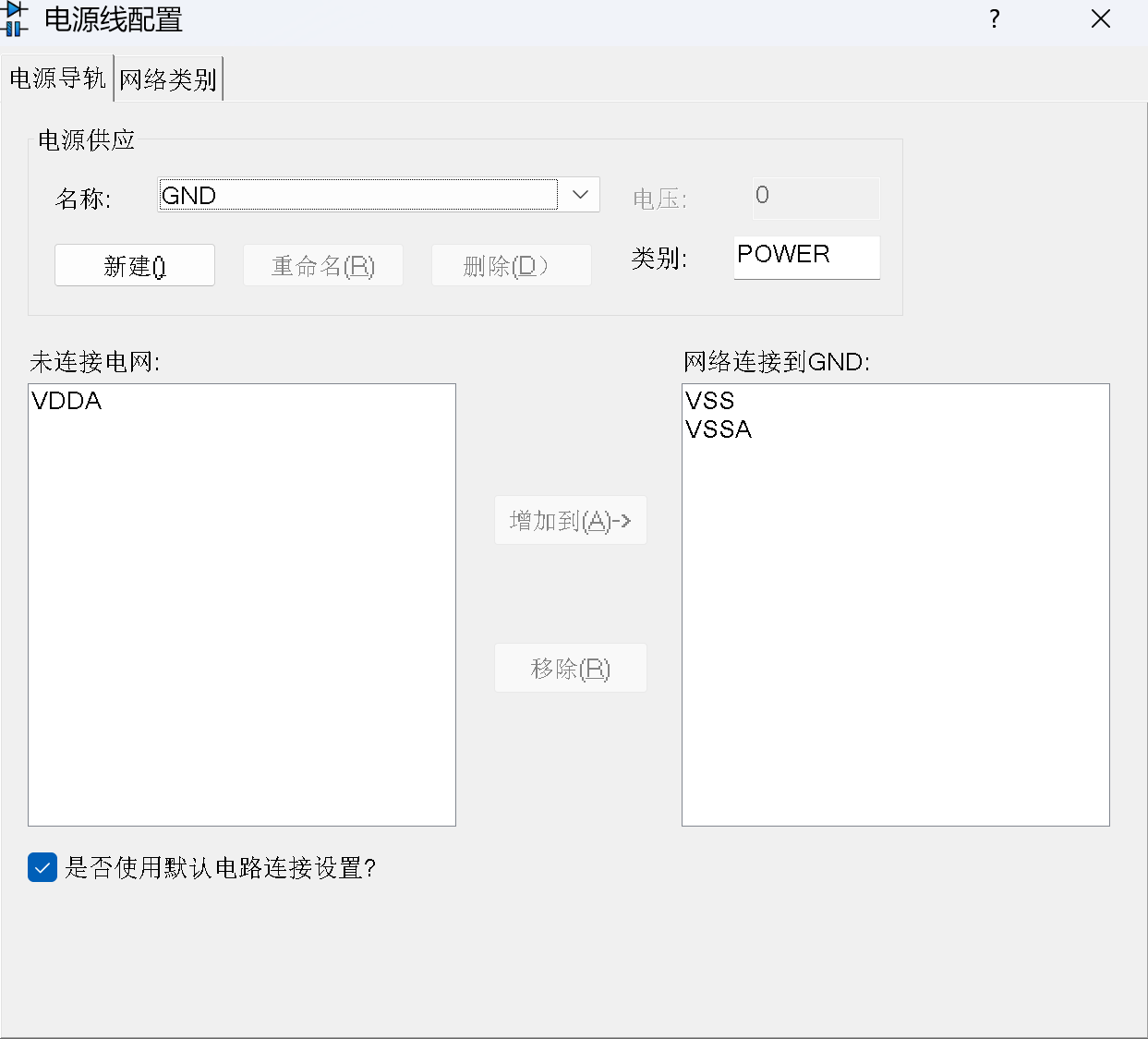

VSSA：加入“网络连接到GND”

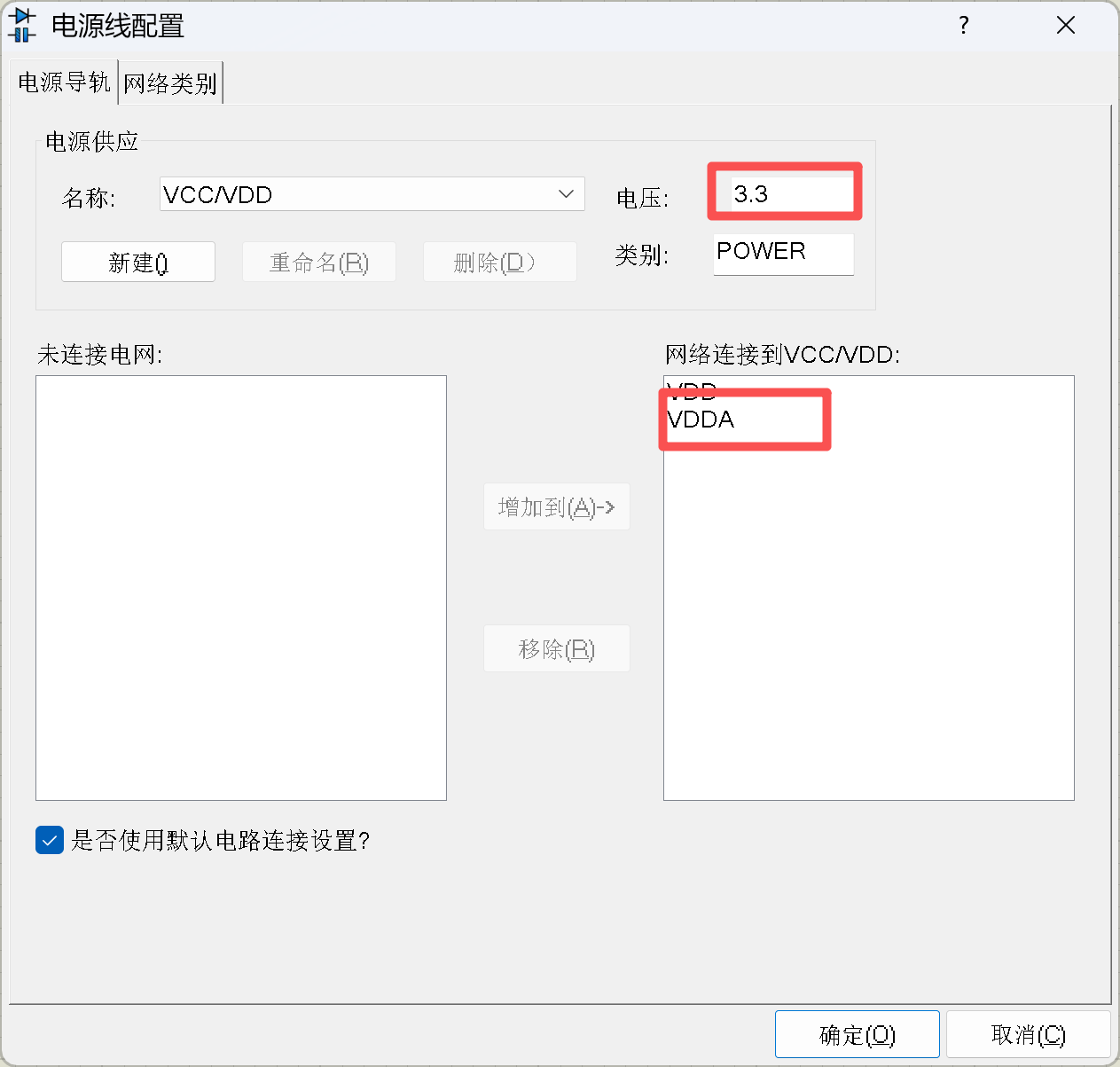

VDDA：加入“网络连接到VCC/VDD”，并将其电压改为“3.3”V

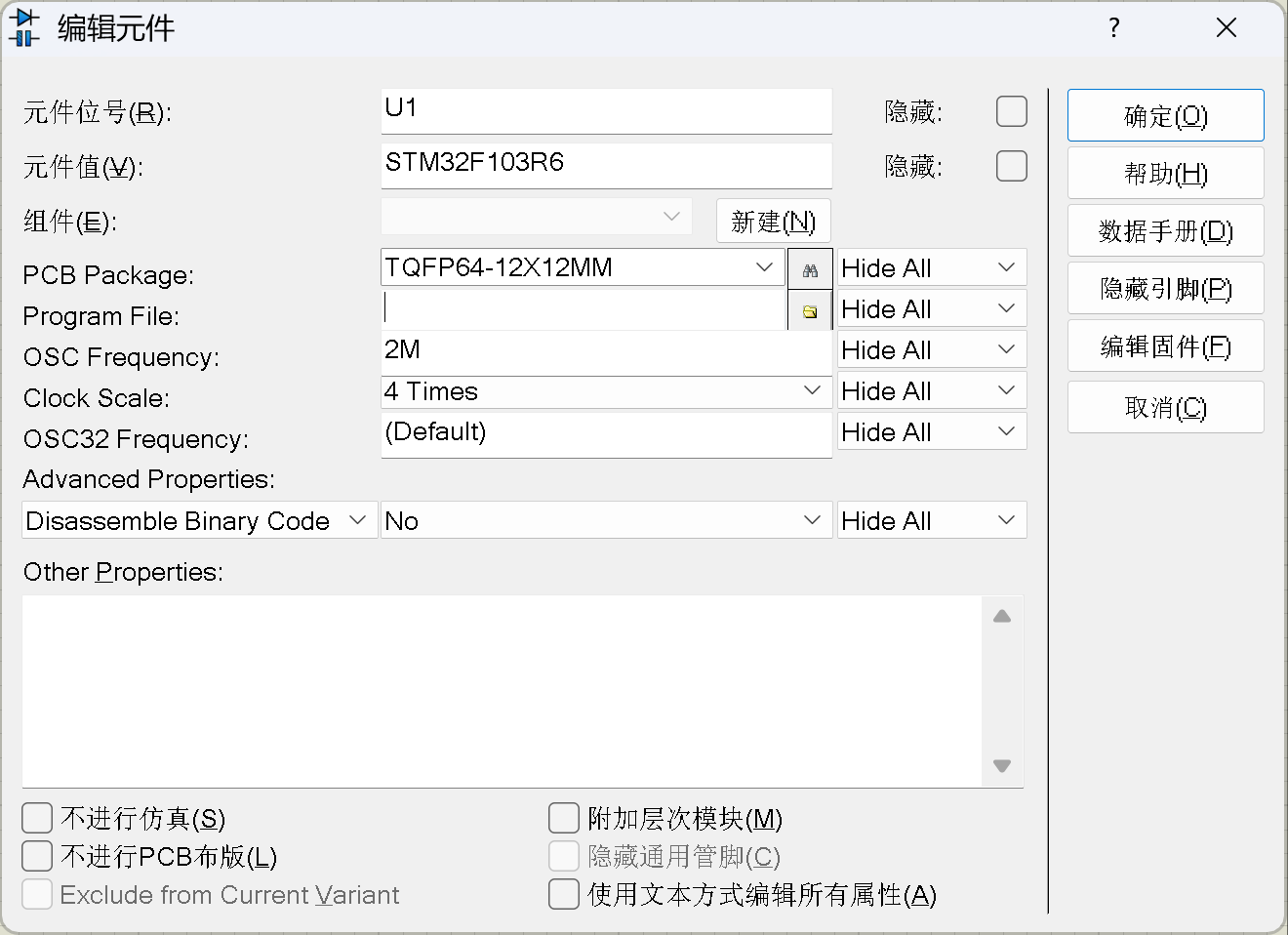

电源配置好之后不必绘制外部晶振电路（内部有），双击元件可以看到如下属性，其中

Program File：该属性配置的是仿真要运行代码的路径。

OSC Frequence：指晶振频率，不填默认8MHz，填【2M】对应板子上是2MHz的晶振。

Clock Scale：时钟分频配置，经测试数字从8改到4，代码执行快一倍。

OSC32 Frequence：OSC32的32指32.768kHz晶振，因为2的15次方=32768，经过内部电路能生成1s的RTC时钟信号。
