图1: 导师不会教你的

用Origin科研数据提取方法

��双Y轴图表 | ��散点数据 | ⚫曲线拟合

"从文献图片到数字化数据,Origin Digitizer神器!"

步骤: 今天教大家如何用Origin的Digitizer工具,从文献图片中提取科研数据,导师都不一定知道!

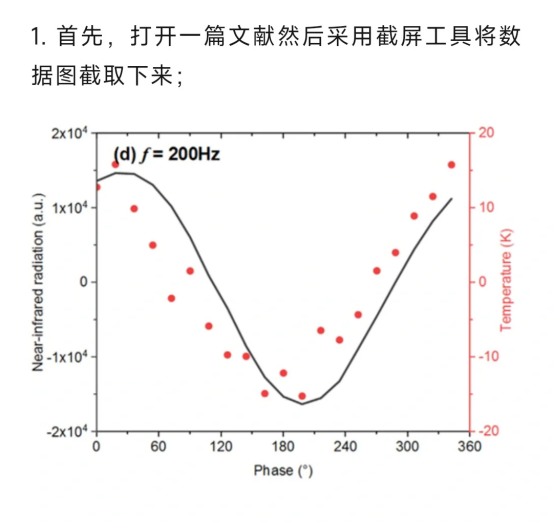

图2: 截图准备

文献图表截取

��截屏工具 | ��️保存图片 | ��准备导入

"首先,打开一篇文献然后采用截屏工具将数据图截取下来。"

步骤: 第一步,用截屏工具将文献中的数据图表截取下来,保存好待用。

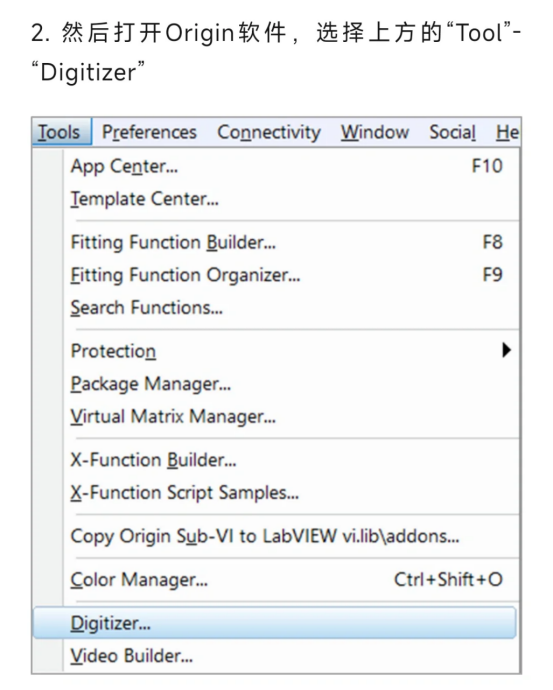

图3: 打开工具

Tools-Digitizer

��工具菜单 | ��Digitizer | ✅启动程序

"然后打开Origin软件,选择上方的Tool-Digitizer。"

步骤: 在Origin中点击顶部菜单栏"Tools",下拉选择"Digitizer"打开数字化工具。

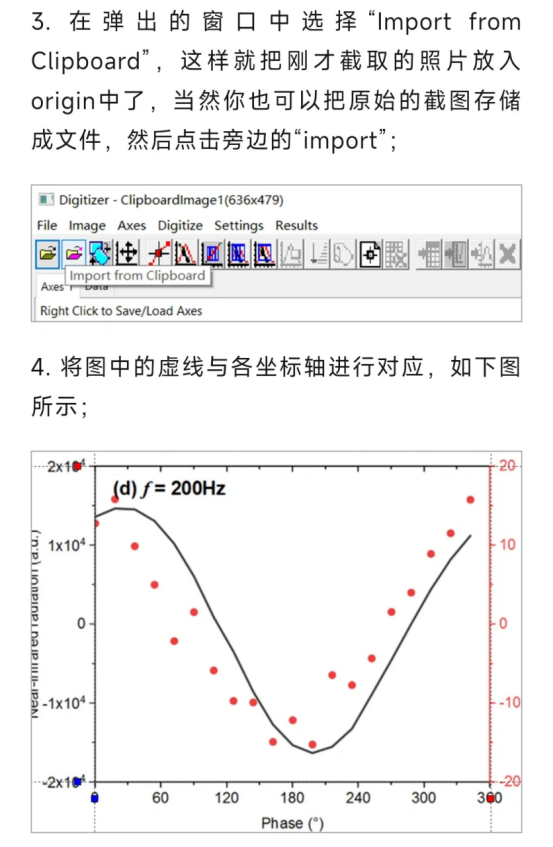

图4: 导入图片

Import from Clipboard

��剪贴板导入 | ��坐标轴对齐 | ��虚线标定

"在弹出的窗口中选择Import from Clipboard,将图中的虚线与各坐标轴进行对应。"

步骤: 点击"Import from Clipboard"导入截图,然后用虚线标记出X1、X2、Y1、Y2坐标轴位置!

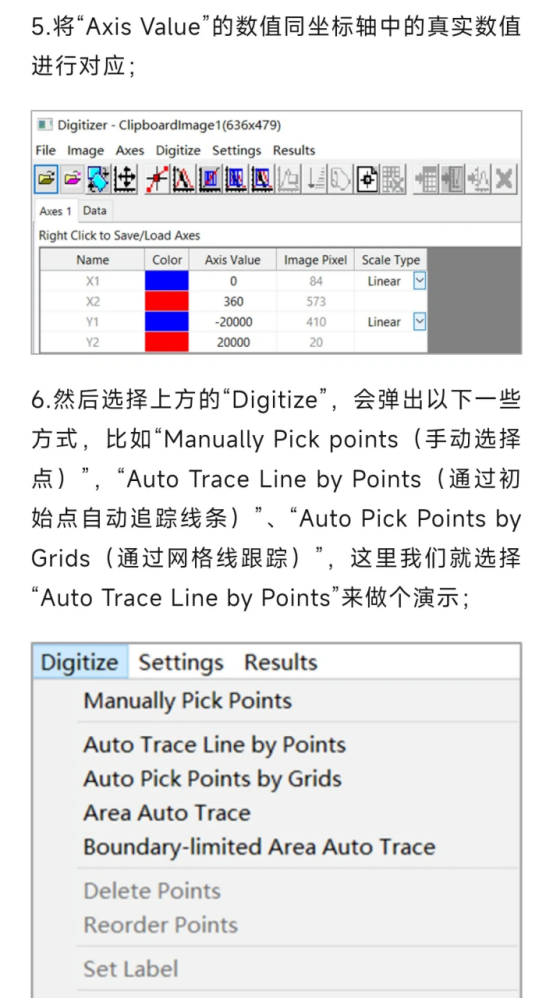

图5: 轴值设置

Axis Value对应

��真实数值 | ��坐标映射 | ✅线性刻度

"将Axis Value的数值同坐标轴中的真实数值进行对应。"

步骤: 在Axis Value表格中输入各坐标轴的真实数值,建立像素与实际值的对应关系!

图6: 数字化方式

Digitize选项

��️手动选点 | ��自动追踪 | ��网格提取

"然后选择上方的Digitize,会弹出以下一些方式。"

步骤: 点击Digitize菜单,选择数据提取方式,这里演示"Auto Trace Line by Points"自动追踪线条!

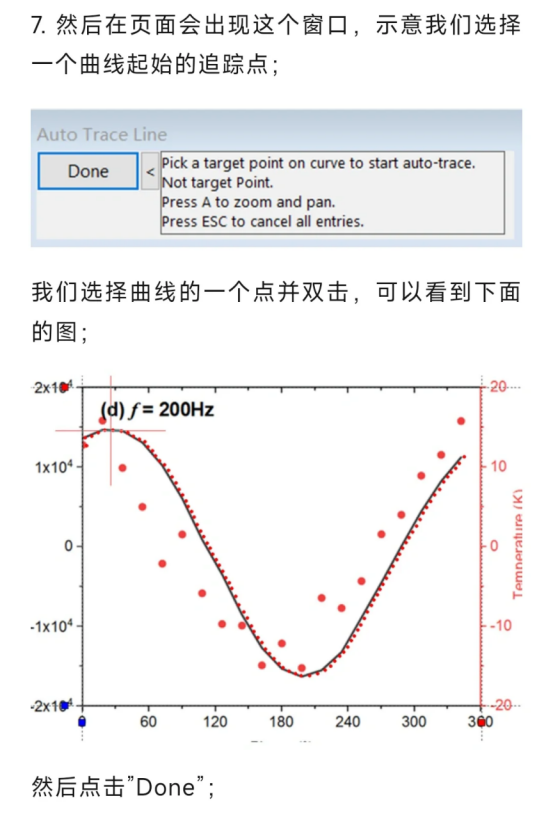

图7: 自动追踪

Auto Trace Line

��起点选择 | ��自动跟踪 | ✅完成追踪

"在页面会出现这个窗口,示意我们选择一个曲线起始的追踪点。"

步骤: 在曲线起点位置双击鼠标,软件会自动沿曲线追踪提取数据点,点击Done完成!

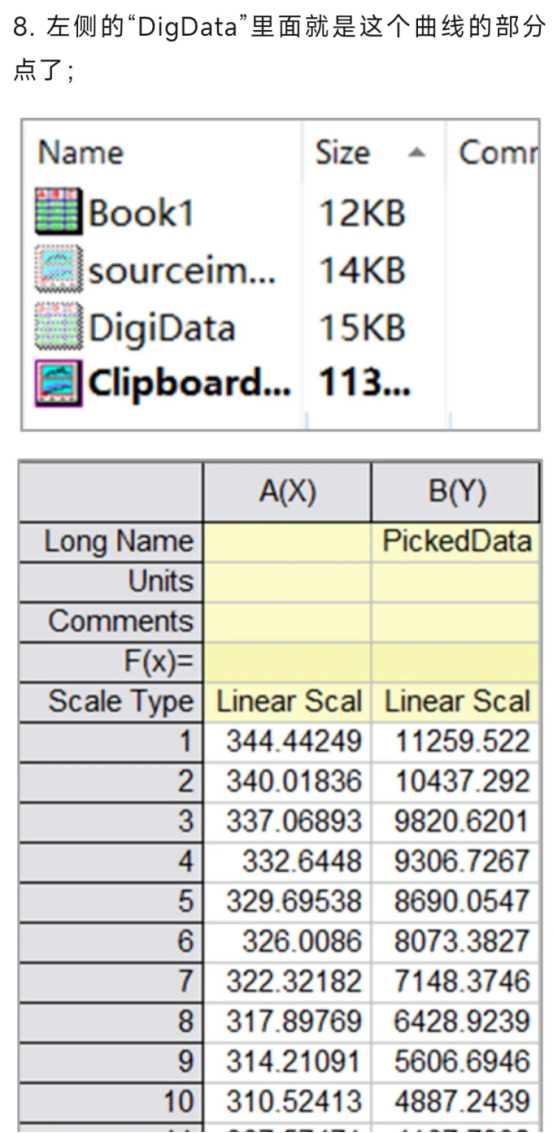

图8: 数据输出

DigData数据表

��A(X)列 | ��B(Y)列 | ��数据提取

"左侧的DigData里面就是这个曲线的部分点了。"

步骤: 提取完成!DigData工作表中就是曲线的坐标数据,A列是X值,B列是Y值,可直接用于分析!
