MATLAB并联机器人仿真，运动学，动力学，轨迹跟踪控制

最近在折腾并联机器人的仿真，发现这玩意儿比串联机器人复杂不少。今天咱们就手把手用MATLAB搞个完整的仿真流程，从基础的运动学建模到轨迹跟踪控制，中间穿插点动力学分析。别被这些专业名词吓到，其实用代码实现起来挺有意思的。

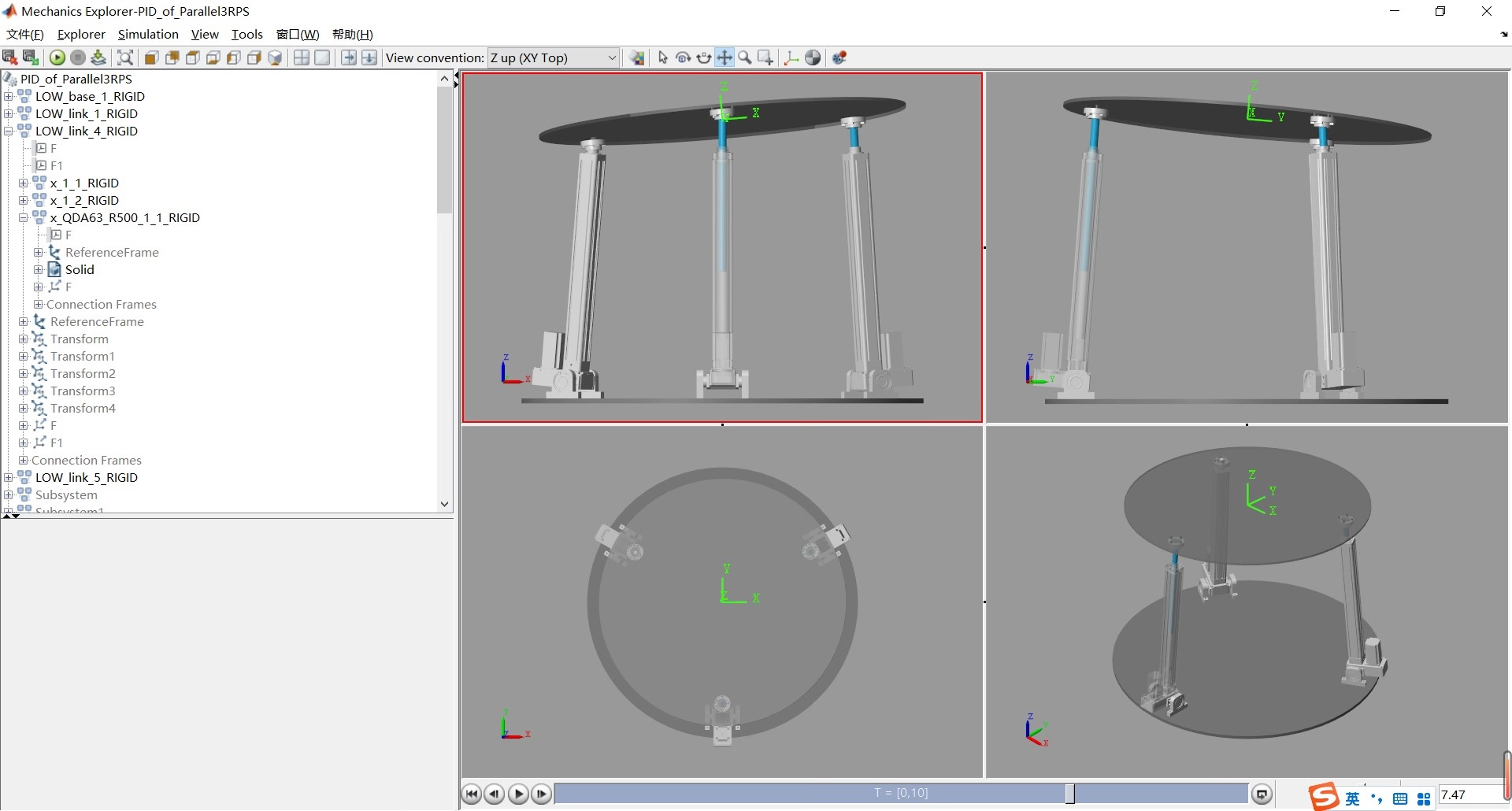

先说说最常见的Delta并联机器人结构。三个主动臂带动动平台运动，这货的运动学计算特别适合用向量法来处理。咱们先定义几个关键参数：

% 机械参数初始化
R_base = 0.2;   % 静平台半径(m)
R_ee = 0.1;     % 动平台半径(m)
L_arm = 0.3;    % 主动臂长度
L_rod = 0.5;    % 从动杆长度
theta = [0, 120, 240]; % 三个主动臂安装角度

逆运动学是控制的基础，这里用几何法直接求解。假设动平台目标位置是[x,y,z]，求三个主动臂的旋转角度：

function q = inverse_kinematics(pos)
    q = zeros(3,1);
    for i=1:3
        % 计算各支链向量
        base_point = R_base * [cosd(theta(i)); sind(theta(i)); 0];
        target_pt = pos + R_ee * [cosd(theta(i)); sind(theta(i)); 0];

        % 平面投影计算
        dx = target_pt(1) - base_point(1);
        dz = target_pt(3) - base_point(3);
        alpha = atan2(dz, dx);
        beta = acos((dx^2 + dz^2 + L_arm^2 - L_rod^2)/(2*L_arm*sqrt(dx^2+dz^2)));
        q(i) = alpha - beta;
    end
end

这段代码的关键在于处理三个支链的几何约束，注意atan2函数比普通反正切更智能，能正确处理象限问题。实际跑起来会发现某些位置会无解，这就是机器人的奇异位形，后续控制时要避开这些区域。

动力学部分咱们用牛顿-欧拉法推导。这里有个取巧的方法——先计算每个支链的动力学，再叠加到动平台上：

% 动力学参数
m_arm = 0.5; % 主动臂质量
m_rod = 0.3; % 从动杆质量
g = 9.81;    % 重力加速度

function tau = dynamics(q, dq, ddq, pos)
    % 计算各连杆加速度
    J = jacobian(q);  % 雅可比矩阵计算（需要提前实现）
    tau = zeros(3,1);

    for i=1:3
        % 主动臂惯性矩
        I_arm = (1/3)*m_arm*L_arm^2;
        tau_inertia = I_arm * ddq(i);

        % 重力项
        com_arm = L_arm/2 * [cos(q(i)); 0; sin(q(i))];
        tau_gravity = cross(com_arm, [0;0;-m_arm*g]);

        % 从动杆动力学
        a_ee = J*dq;  % 动平台加速度
        F_rod = m_rod*(a_ee + [0;0;g]);
        tau_rod = J' * F_rod;

        tau(i) = tau_inertia + tau_gravity(3) + tau_rod(i);
    end
end

雅可比矩阵的计算这里偷个懒没展开，实际需要根据几何关系求偏导。动力学模型中的交叉项（比如科氏力）在高速运动时影响明显，咱们这个简化模型适合中低速场景。

轨迹跟踪控制用PD+前馈比较实惠。先规划个圆形轨迹测试：

% 轨迹生成
t = 0:0.01:10;
r = 0.05;  % 运动半径
pos_d = [r*cos(t); r*sin(t); -0.5*ones(size(t))];

% 控制器参数
Kp = diag([200, 200, 200]);
Kd = diag([50, 50, 50]);

for k=1:length(t)
    % 当前状态获取
    q_curr = ...;  % 来自传感器或估计
    pos_curr = ...;

    % 计算控制量
    e = pos_d(:,k) - pos_curr;
    de = ...;  % 微分估计
    tau_ff = dynamics(q_curr, dq, 0, pos_d(:,k)); % 前馈项
    tau = Kp*e + Kd*de + tau_ff;

    % 驱动电机（此处简化）
    apply_torque(tau);

    % 记录数据
    error(:,k) = e;
end

注意前馈补偿能显著减小跟踪误差，特别是在变向加速时。不过实际系统中电机饱和问题得小心，加个力矩限幅比较保险。

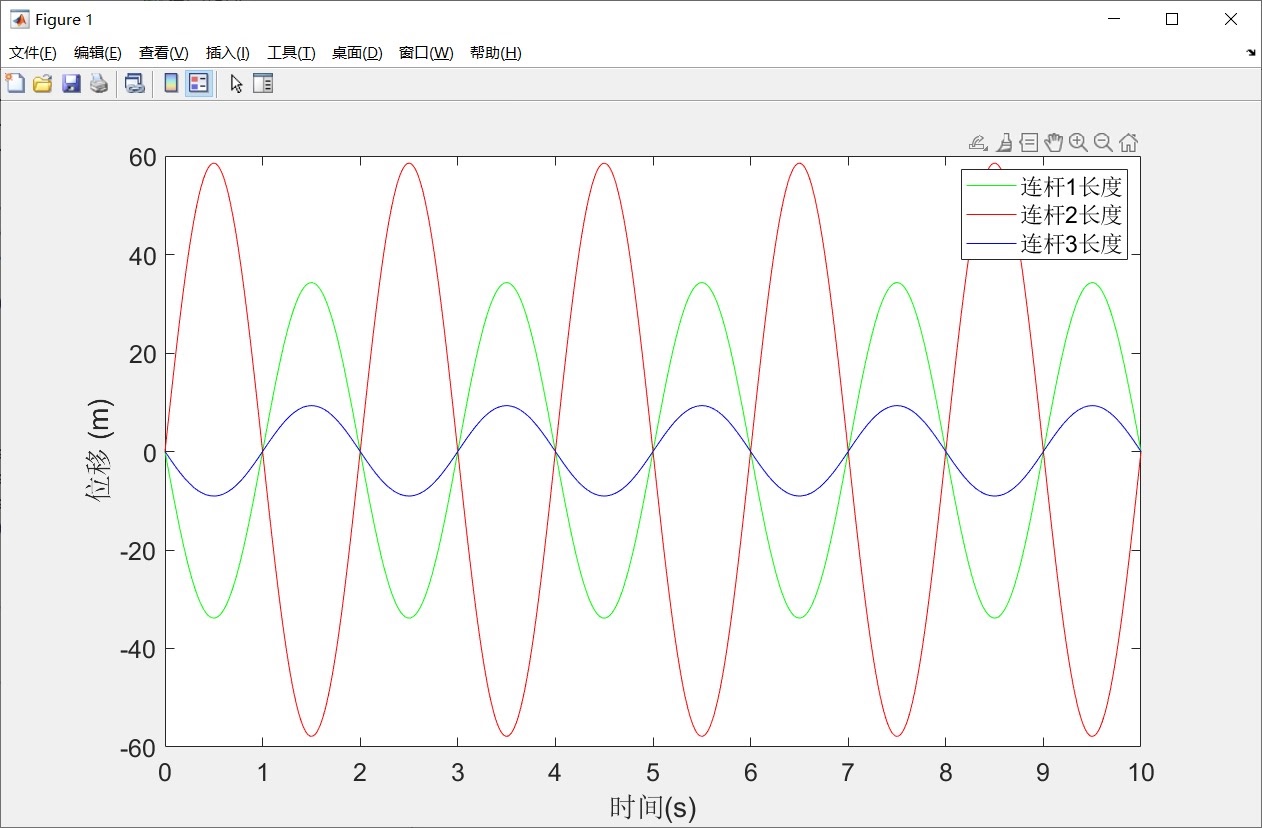

最后画个误差曲线看看效果：

figure('Name','跟踪误差');
subplot(3,1,1); plot(t,error(1,:)); title('X方向误差');
subplot(3,1,2); plot(t,error(2,:)); title('Y方向误差');
subplot(3,1,3); plot(t,error(3,:)); title('Z方向误差');
set(findall(gcf,'Type','axes'),'Xlim',[0 10]);

典型的误差会在±1mm内波动，如果出现持续发散，可能是动力学模型不准或者摩擦没考虑。这时候要么上自适应控制，要么老老实实回去重新辨识参数——搞机器人嘛，总是在建模和调试之间反复横跳。
