1. FT24C16芯片介绍

‌FT24C16芯片是一款2线双向串行接口的EEPROM（Electrically Erasable Programmable Read-Only Memory），由Fremont Micro Devices（现更名为辉芒微电子）生产。‌

基本参数和特性
‌存储容量‌：128页，每页16字节，共128*16 = 2048 Byte 即2048字节，2K。
‌工作电压‌：1.8V~5.5V，支持低电压操作。
‌待机电流‌：待机电流典型值为1μA。
‌读写速度‌：写周期最大为5ms，I2C时钟频率为1MHz（5V），400kHz（1.8V、2.5V、2.7V）。
‌接口类型‌：I2C总线。
‌数据保护‌：具有硬件数据写保护功能。
‌可靠性‌：高可靠性，擦写寿命可达100万次，数据保持时间长达100年。

2. 芯片封装介绍

图1 芯片封装
查datasheet，芯片有8pin和5pin的封装，如图1所示。笔者使用的是SOT-23的5pin封装。

8pin封装与5pin封装引脚功能描述一致，其中，NC表示不连接NC（Not Connected）表示该引脚不进行连接，没有实际功能。

2.1 芯片设备地址

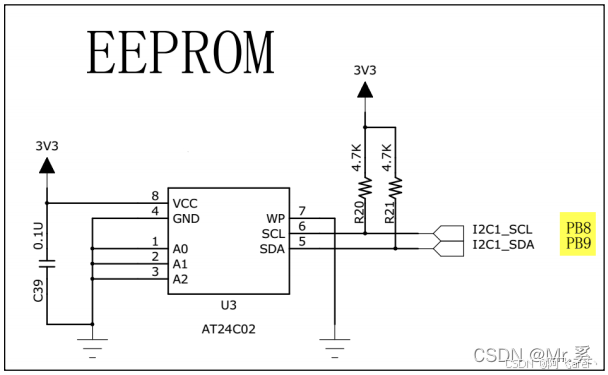

IIC总线协议规定，芯片通信需要有设备地址，而从芯片封装我们得知，此芯片没有IIC地址配置引脚，故不能像其他EEPROM芯片一样通过硬件配置IIC地址。如图2所示，为AT24C02芯片应用电路图。A0,A1,A2为设备地址配置引脚。

图2 AT24C02应用电路

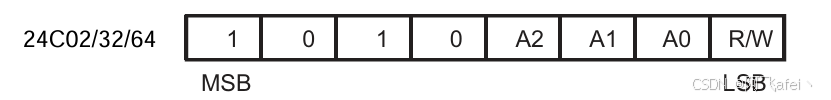

图3 24C02地址位

那问题来了！
芯片地址无法用硬件配置，FT24C16的设备地址到底是多少呢？？？
芯片地址无法用硬件配置，FT24C16的设备地址到底是多少呢？？
芯片地址无法用硬件配置，FT24C16的设备地址到底是多少呢？？？

大部分EEPROM设备的高4位地址都是1010，FT24C16也不例外，也固定为1010。即0xA
但是设备地址是7位+读写位，那低3位地址是多少？
首先，该芯片容量是2048字节，对应的数据地址也就是0~2047，即0x7ff，最大占据2个字节。而设备地址是不是刚好有3位空着，数据地址中的高字节，就存放在设备地址的低3位中，故我们就只需要发送设备地址+1字节的数据地址就可读取芯片的所有数据。

在前255字节设备地址和数据看不出问题，读取命令为例，读取第242个字节数据，发送设备地址0xA0, 数据地址 0xF1
但是读取256字节时，读取命令就变成：设备地址0xA2, 数据地址0x01;
但是实际的设备地址还是0xA0， 数据地址为0x101

即！设备地址的低3位，实际是数据地址的高字节。发送的数据地址就为数据地址的低字节。

3. FT24C16读写测试

// 1.定义2K数组
uint8_t rwBuf[2048];

// 2.初始化数据，16字节为一组，填入数据1~128
uint16_t i = 0, j = 0;

for(i = 0; i < 128; i++)
{
    memset(&rwBuf[j], i+1, 16);
    j += 16;
}

// 3.写入FT24C16数据后，把buffer清空
eeprom_write( 0, rwBuf, sizeof( rwBuf ) );
memset( rwBuf, 0, sizeof(rwBuf) );

// 4.读取FT24C16数据，并存入buffer中
eeprom_read( 0, rwBuf, sizeof( rwBuf ) );

// 5.观察读取到的数据是否和刚开始写入的数据一致。

4.实验结果

4.1 初始化数据, 16字节为一组，填入数据1~128，将芯片内存全部写满。

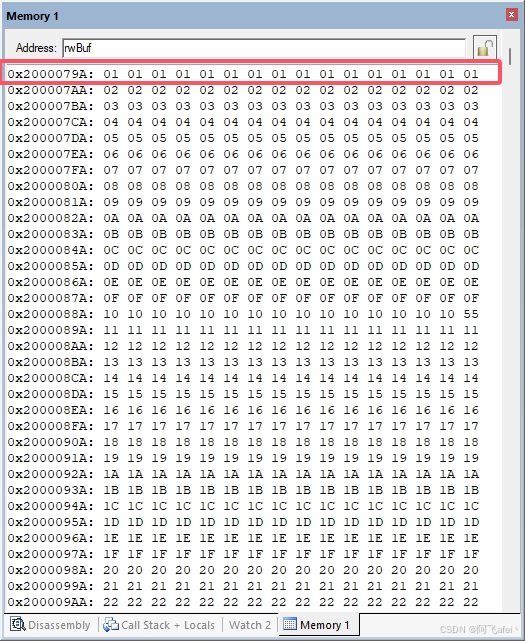

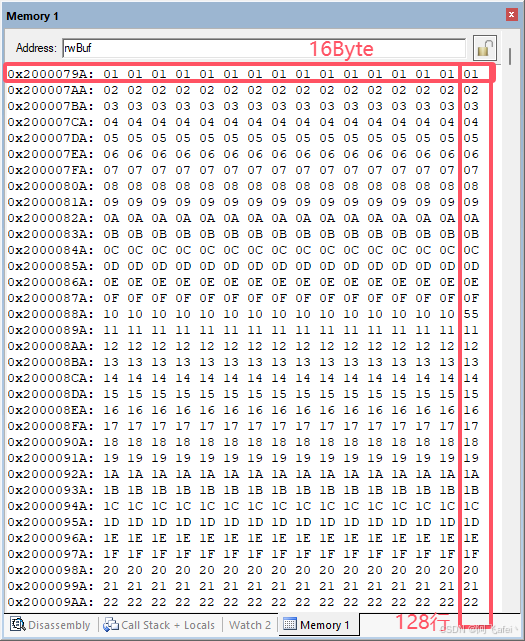

初始化数据，头部

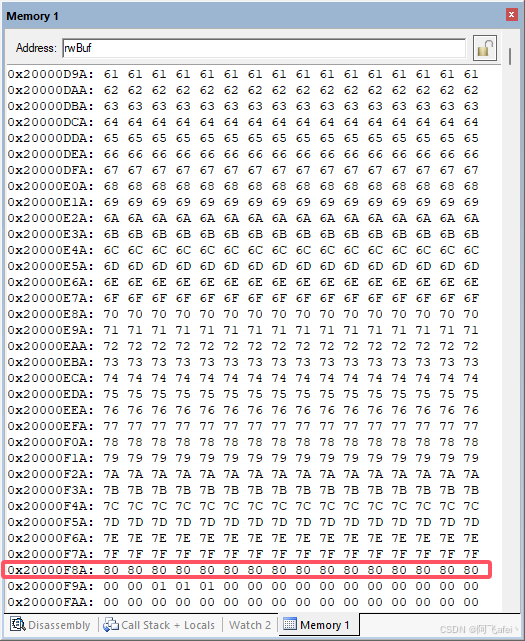

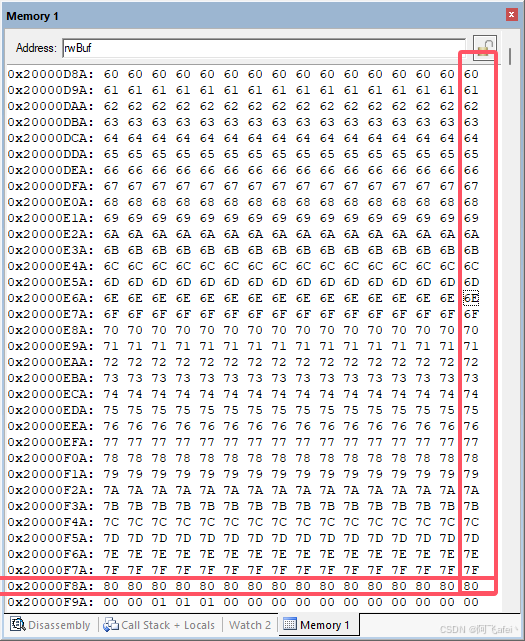

初始化数据，尾部,右下角的0x80地址为 0x20000F99, 头部数据的左上角第一个0x01地址为0x2000079A
0x20000F99 - 0x2000079A = 7FF 即2047个数据 +1 共2048个数据。

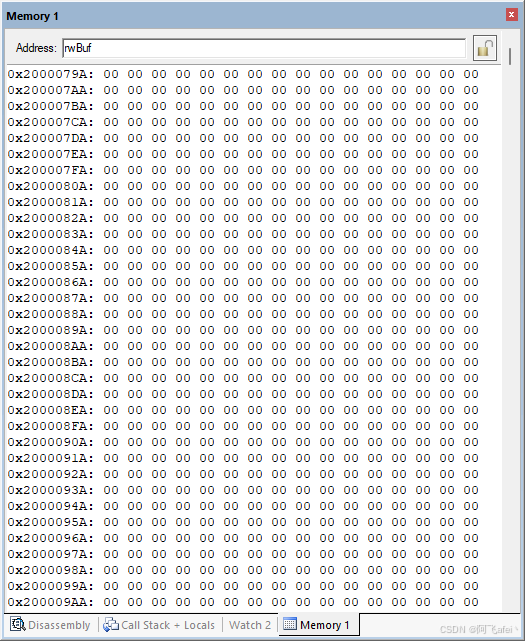

4.2 数据写入芯片后，buffer清零

4.3 重新读取FT24C16芯片数据

读取出的所有数据，与写入数据一致！

小结

• FT24C16有2048字节的数据，数据地址对应0~2047，地址位最大0x7FF，2字节
• EEPROM的地址一般为7位，FT24C16没有地址配置，而高4位为固定值1010(b)，低3位与数据地址（1字节）共同组成了实际发送的数据地址3+8=11位
• 仅测试FT24C16，其他型号未测试。

第一次写文章，难免有疏漏，有疑问、建议欢迎评论区讨论！
