使用Wireshark抓取键盘HID数据

brucelee186

1052人浏览 · 2025-08-15 15:11:56

brucelee186 · 2025-08-15 15:11:56 发布

1. 准备工作

必需工具

Wireshark 4.2+（最新版）
USBPcap 1.5.4.0+（USB 抓包驱动）
管理员权限的 PowerShell
物理 USB 键盘（非蓝牙/PS2）

关键限制

Windows 无原生 USB 监控支持：必须依赖 USBPcap 驱动。
仅能捕获原始数据：需手动解析 HID 协议。

2. 安装与配置 USBPcap

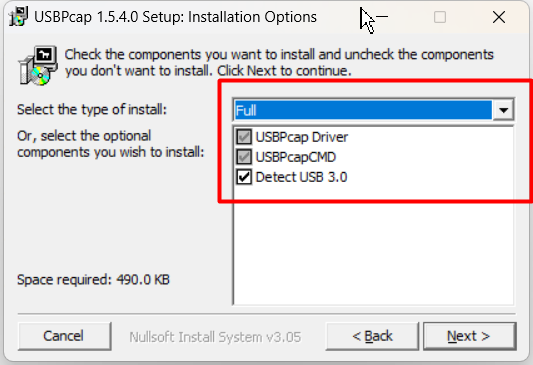

步骤 1：安装 USBPcap

下载 USBPcap 安装包。
安装时勾选 "Install USBPcap Filter Driver" 和 "Add USBPcap interfaces to Wireshark"。

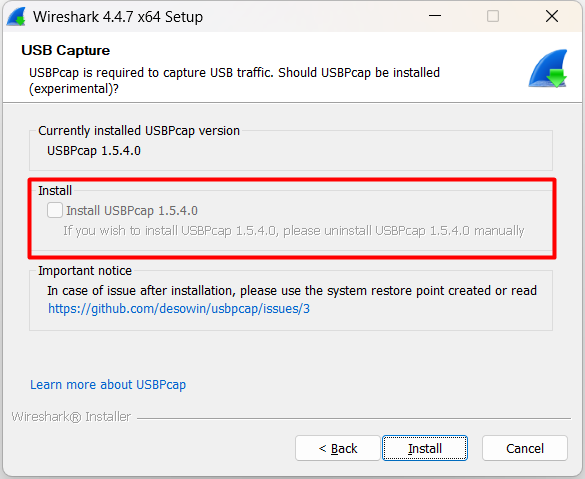

安装Wireshark
完成安装后重启电脑。

步骤 2：验证驱动

打开设备管理器（devmgmt.msc）。
展开 "Universal Serial Bus devices"。
确认键盘设备旁有 USBPcap 标记（如 USBPcap Capturing Device）。

3. 捕获键盘 USB 数据

步骤 3：启动 Wireshark

以 管理员身份 运行 Wireshark。

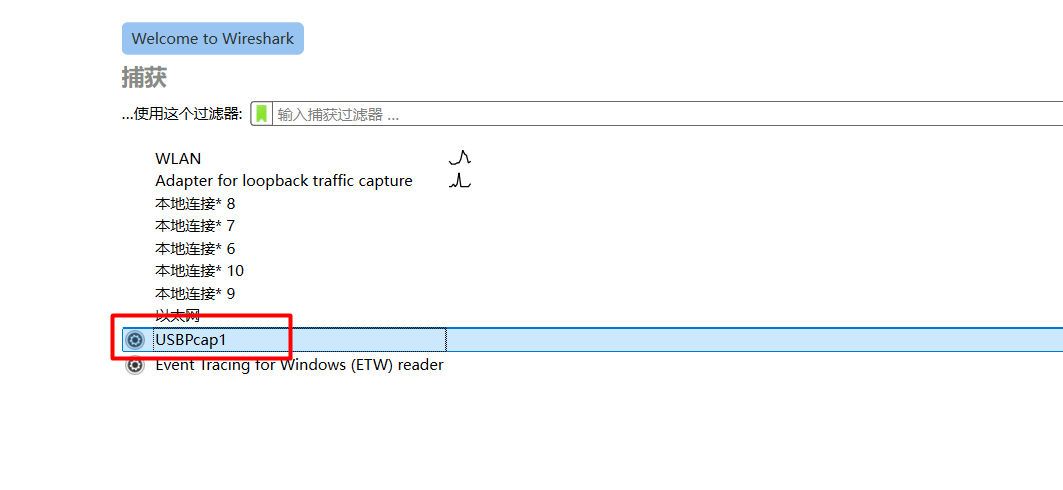

在接口列表中选择 USBPcap1（对应 USB 根集线器）。
- 如果有多条 USBPcap 接口，通过拔插键盘确认正确接口。

步骤 4：设置捕获过滤器

在捕获过滤栏输入（替换 X 为键盘的 bus_id 和 device_address）：
```
usb.device_address == X && usb.bus_id == X
```
如何获取 bus_id 和 device_address：在 PowerShell 运行
```
Get-PnpDevice -Class USB | Select-Object Name, InstanceId
```

从输出中找到键盘的 InstanceId，格式如 USB\VID_046D&PID_C31C\XXXX，其中 bus_id 和 device_address 对应最后一段。

步骤 5：开始捕获

点击 Start 按钮开始抓包。
在记事本或终端中按下按键（如 A、B、Enter）。
停止捕获（Ctrl+E）。

4. 解析 HID 键盘数据

步骤 6：过滤 HID 数据包

在 Wireshark 显示过滤器中输入：
```
usb.transfer_type == 0x01 && usb.endpoint_number.direction == IN
```
- 0x01：中断传输类型。
- IN：键盘到主机的数据传输方向。
找到 URB_INTERRUPT in 数据包，展开 USBHID 层查看 HID Data。

步骤 7：解码按键

HID 数据格式（8 字节）：

Byte 0: 修饰键（Shift/Ctrl/Alt）
Byte 1: 保留
Byte 2-7: 按键键码（最多 6 个按键）

示例：按下 A 键：
```
00 00 04 00 00 00 00 00
```
- 04 是 A 的 HID 键码（参考 HID 键码表）。

步骤 8：处理修饰键

若 Byte 0 非零：
- 0x02：Left Shift → 大写 A。
- 0x20：Right Alt → Alt+A。

5. 自动化解析（可选）

使用 Python 提取按键

def decode_hid(data):
    keymap = {
        0x04: 'A', 0x05: 'B', 0x06: 'C',
        0x07: 'D', 0x08: 'E', 0x09: 'F'
        # 完整键位映射参考HID使用表
    }
    return keymap.get(data[2], '[UNKNOWN]')

with open('keydata.txt') as f:
    for line in f:
        if line.strip():
            bytes = [int(x,16) for x in line.strip().split(':')]
            print(decode_hid(bytes))

6. 常见问题解决

Q: Wireshark列表页中找不到USBPcap

将 C:\Program Files\USBPcap\USBPcapCMD.exe 复制到 C:\Program Files\Wireshark\extcap\ 和 C:\Program Files\Wireshark\extcap\wireshark子目录中（wireshark文件夹若不存在则新建）。
