MATLAB仿真delta并联机器人正逆运动学工作空间仿真 有英文说明文档pdf13

最近在实验室搞delta并联机器人的仿真，折腾了两周总算把正逆运动学和空间轨迹验证跑通了。这玩意儿三个并联臂的结构看起来像蜘蛛腿，动起来特别魔性。今天就把我的踩坑经验分享给各位，附上能直接跑的MATLAB代码（记得先装Robotics Toolbox）。

先来点干货，delta的正运动学核心就三句话：主动臂转动带动平行四边形连杆，末端执行器始终保持水平姿态。咱们用向量法直接上代码：

function [x,y,z] = forward_kinematics(theta1, theta2, theta3)
    L = 150; % 主动臂长度
    l = 300; % 从动臂长度
    R = 100; % 基座半径
    r = 50;  % 动平台半径

    % 基座三个电机安装点
    base_points = [R 0 0; R*cosd(120) R*sind(120) 0; R*cosd(240) R*sind(240) 0];

    % 主动臂末端坐标
    A1 = [base_points(1,1)+L*cosd(theta1), 0, L*sind(theta1)];
    % 同理计算A2、A3...

    % 关键在这里：求三个球铰交点
    [x,y,z] = sphere_intersection(A1,A2,A3,l); % 自己写的几何求解函数
end

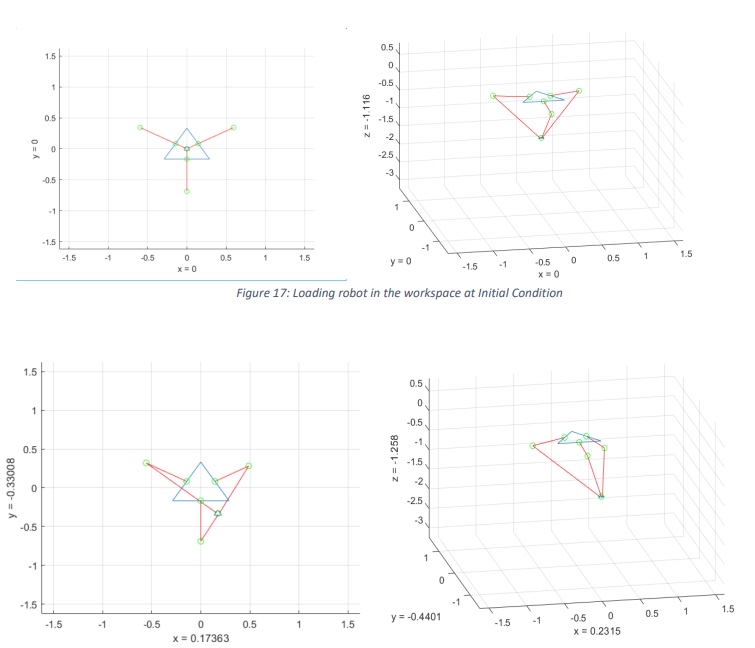

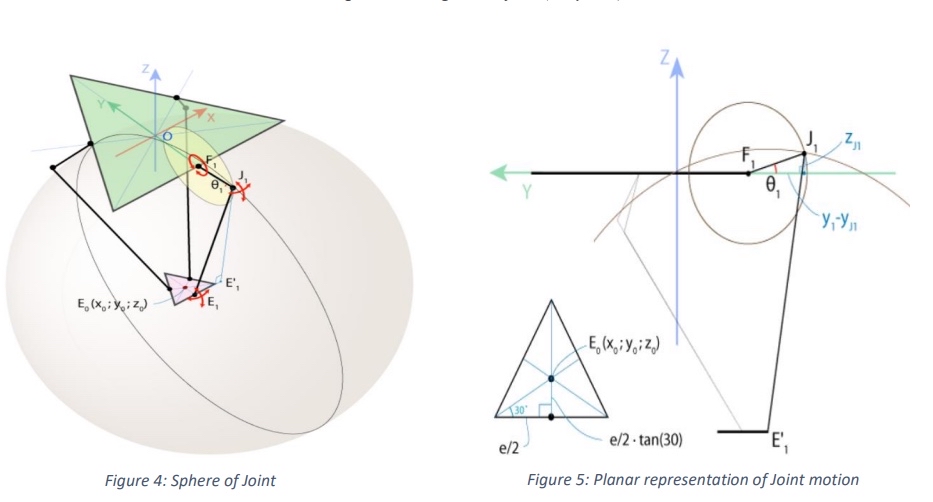

注意第10行计算主动臂末端时，y坐标固定为0是因为delta的特殊对称结构。sphere_intersection函数用三个球面求交，这里有个坑——实际会有两个数学解，需要根据机械约束排除不合理的位置。

逆解反而简单，已知末端坐标反推三个电机转角。用几何法比代数法更直观：

theta = zeros(1,3);
for i = 1:3
    % 当前电机到目标点的水平投影
    dx = target(1) - base_points(i,1);
    dy = target(2) - base_points(i,2);

    % 神奇的操作：把三维问题转为二维平面问题
    projected_length = sqrt( (dx)^2 + (dy)^2 ) - r;
    vertical = target(3);

    % 经典三角形求解
    theta(i) = asind( (vertical)/l ) + atan2d( projected_length, vertical );
end

第8行的r是动平台半径，这个减法操作相当于把动平台坐标系转换到基座坐标系。这里容易出现正负号错误，建议调试时用z=0的位置验证。

工作空间仿真才是重头戏，我用了蒙特卡洛法随机采样：

points = [];
for theta1 = -30:5:30
    for theta2 = -30:5:30
        for theta3 = -30:5:30
            [x,y,z] = forward_kinematics(theta1, theta2, theta3);
            points = [points; x y z];
        end
    end
end
scatter3(points(:,1),points(:,2),points(:,3),'.');
axis equal; rotate3d on;

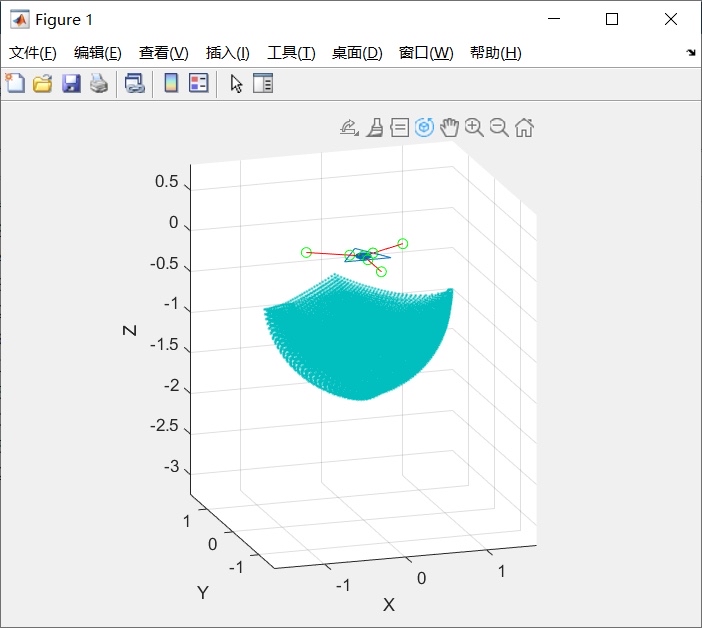

跑出来的点云像个倒置的碗，顶部有平台区。有意思的是当采样间隔从5度改成2度时，会发现工作空间边缘有锯齿状结构——这说明delta的运动存在非线性突变区。

调试时遇到的诡异bug：有一次逆解计算的角度明明在限位范围内，但正解返回的位置差了几十毫米。后来发现是球铰关节的转动自由度没考虑，导致连杆干涉。解决方法是在正解函数里加了连杆碰撞检测：

if any([norm(A1-B1)>l+5, norm(A2-B2)>l+5, norm(A3-B3)>l+5])
    error('连杆长度超标! 检查逆解输入范围');
end

最后给个实用建议：用parfor并行计算工作空间能提速8倍以上。不过记得先把角度组合预先生成好，避免在循环里动态分配内存。完整代码和那个英文文档PDF13已经打包传GitHub了，需要的老铁评论区自取。
